专业功放测试项目

要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。

用图表的形式来展示音响器材的相对幅度和频率的函数关系。

本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。

灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。

总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。

指由放大器所引入的一种输入信号的和及差的失真。

信噪比(SNR)表示信号与噪声电平的分贝差。

立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。

阻抗指设备输入信号的电压与电流的比值。

阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。

阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。

抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。

颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。

时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。

粉红噪声每个八度带有相同能量的随机噪声。

常用作测定音响或聆听环境的频谱的测试信号。

所有频率具有相同能量的随机噪声称为白噪声。

用来测试音箱的谐振和灵敏度的。

信噪比测量(S/N或SNR)“信号”测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，“指定电平”通常是指设备的最大标称或标准的工作电平。

“噪声”测量必须指定测两个测量的比值就是设备的信噪比。

如果测量仪器特性包括一个“相对dB”单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。

利用这一特性，功放信噪比测量就变成如下简单的步骤：1. 建立指定的输出参考电平并正确接好输入端；2. 操作测量仪器，使这一电平成为0dB的基准值；3. 取消信号源。

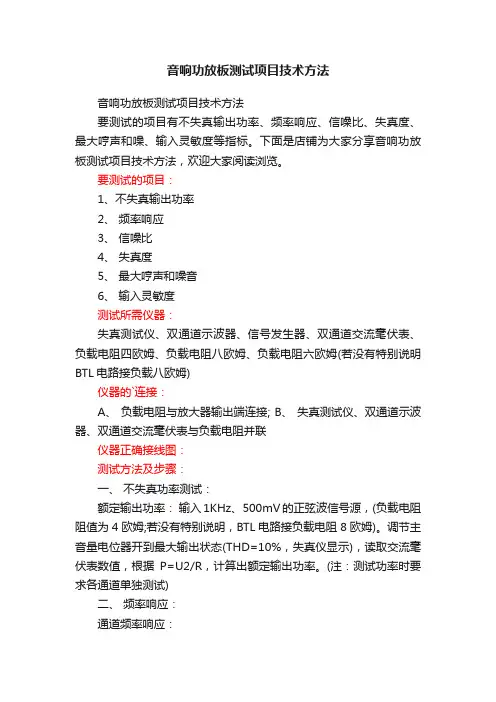

音响功放板测试项目技术方法音响功放板测试项目技术方法要测试的项目有不失真输出功率、频率响应、信噪比、失真度、最大哼声和噪、输入灵敏度等指标。

下面是店铺为大家分享音响功放板测试项目技术方法，欢迎大家阅读浏览。

要测试的项目：1、不失真输出功率2、频率响应3、信噪比4、失真度5、最大哼声和噪音6、输入灵敏度测试所需仪器：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表、负载电阻四欧姆、负载电阻八欧姆、负载电阻六欧姆(若没有特别说明BTL电路接负载八欧姆)仪器的`连接：A、负载电阻与放大器输出端连接;B、失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图：测试方法及步骤：一、不失真功率测试：额定输出功率：输入1KHz、500mV的正弦波信号源，(负载电阻阻值为4欧姆;若没有特别说明，BTL电路接负载电阻8欧姆)。

调节主音量电位器开到最大输出状态(THD=10%，失真仪显示)，读取交流毫伏表数值，根据P=U2/R，计算出额定输出功率。

(注：测试功率时要求各通道单独测试)二、频率响应：通道频率响应：a: 输入1KHz、500mV的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态;b: 调节信号发生器，使频率以1KHz为基准向低端衰减，同时监测毫伏表，当电平值衰减到-3 dB时，记下低端频率值;c: 调节信号发生器，使频率以1KHz为基准向高端提升，同时监测毫伏表，当电平值衰减到-3 dB时，记下高端频率值;d: b、c项的频率值即为卫星箱通道的频率响应。

三、信噪比：信噪比：a: 输入1KHz、500mV的正弦波信号源，调节主音量电位器使输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态下，记下此时的电平对数值A。

b: 去掉信号源。

c: 选择双针毫伏表的适当量程，读取电平对数值B，然后计算A、B电平差值即为卫星箱信噪比。

在熟悉ＬＤＯ的测试之后，相信你已经掌握了一般的直流参数测试，接下来将为你准备了一个比LDO相对有点难度的芯片测试实例，那就是我们经常接触到的音频功率放大器，本文以目前流行的音频功放LM4990为例做详细介绍，此例中既包含了直流测试，也有交流参数的测试，属于LDO的晋级篇，熟悉本例之后将对以后的大规模SOC测试有很大帮助，具体如下：1、芯片简介LM4990 音频功率放大器适用于移动电话、音乐播放器、DVD、笔记本电脑以及其他便携式电子产品。

在5V 电源供电，输出信号的THD 小于1% 的条件下，能够向8Ω负载提供1.25W 的连续功率。

LM4990 的工作电源电压范围为2.2V~5.5V，可通过外部电阻来设置增益。

基本应用图及功能框图如下：具体资料参考如下：LM4990芯片资料下载2、测试参数及规范3、测试图基于以上测试参数，本例选用eagle测试机，当然，目前市场上的V50、ASL1000、AST2000等都可以满足测试需求，后两者需要配置相关测试板卡，相比之下，eagle会更合适一些，具体见下图：４、测试项目说明：1：Open－Short测试:主要测试各管脚对地及对电源的ESD保护二极管是否正常，也能检测到芯片和测试机的连接状态是否正常，所以有时也叫连接性测试。

测试条件：FSS9（VDD）=0V，K1、K2、K3断开，除VDD和GND脚外，其它脚拉出100uA电流，分别测试管脚1、2、3、4、5、8的电压VShort;测试规范：-0.8 V <VShor < -0.2VFSS9（VDD）=0V，K1、K2、K3断开，除VDD和GND脚外，其它脚灌入100uA电流，分别测试管脚1、2、3、4、5、8的电压VOpen;测试规范：0.2 V < VOpen;< 0.8V2：关断电流 IQ测试：本项参数主要考察芯片在关断状态的电流功耗，越小越好。

测试条件： SHUTDOWN=0V，VDD=3.6V，K1、K2断开，K3闭合，测试VDD的电流IQ；测试规范：IQ < 1uA3：无负载情况下芯片静态功耗测试：本项参数测试芯片在芯片正常工作，但无信号输入时，芯片自己的功耗电流，也是越小越好。

广播功放测试项目一、ID:ID为功放机静态工作电压，测试时用万用表200mV档，测水泥电阻两端，一般取4—6mV，有特殊机取正负7mV，或用万用表2V档测晶体管B极与地间的电压，一般取580～610Mv。

测ID时必须把所有音量VR关至最小，以防干扰信号影响测试精度。

二、额定负载：额定输出电压以及额定功率，额定输出电压在背面板上输出端子盘印有额定负载=额定电压²/额定功率。

三、加载感度：在输出端子按额定负载单信道VR至最大，音质VR至中，使机器输出电压=额定电压时所需信号的大小。

有些机种TEL信道，本身VR至最小有输出，即有两个感度：一个是VR至最大时输出额定电压的感度，一个是VR至最小时输出额定电压的感度。

四、优先感度：在额定负载下，被优先信道输出额定电压，优先信道输入信号（VR至最小），慢慢加大优先信号，被优先信号被静音到一定程度（如－45dB）时，其余信道VR至最小五、失真:在额定负载下，本信道VR及总VR至最大，其余VR至最小，使输出额定电压时的失真度50HZ、20KHZ失真也如此，只须调节失真仪高频与信号发生器频率相同，看失真即可。

六、3V失真：在第五步情况下，调小本信道VR，使输出3V，看失真。

七、动态：在第五步情况下，先关本信道VR至波形比较小位置，信号源要求提升20或30dB，在调大信号源VR至波形最大但不切波，失真不超过百分之一，记录能提升多少dB输数。

（提升20dB后起点，再看调信号源VR后提升的dB数，看毫伏表）八、优先：设A信道先有输出，当B信道有输入时，A信道被切断，称优先，则B信道为优先信道，A为被优先信道（静音达到多少dB，需按规格表）九、静音：（mu TE）当短路mu TE端子，原有输出被切波，叫静音。

十、自静音：一个信道取其自身信号（VOX）去优先其自己，（mute）叫自静音。

十一、叮咚：按动mil插座上叮咚开关或短路mute到G，会有叮咚波形输出，一般取20～35V（只能叮咚一次）。

1.0目的为确保本公司生产的专业功放从研发、试产、量产、修改的过程中都能满足客户对质量的需求,且使研发、工程、生产、品管等部门对专业功率放大器的测试条件、方法、标准达成共识，特制定本标准。

2.0适用范围本公司所有专业功率放大器系列产品从研发、试产、量产、修改的过程中的测试和评估均适用之。

本标准指标为强制最低要求;专业功放指针对于工业、企业、或商用场合使用而设计的非家庭使用的功率放大器。

3.0条件说明3.1 平衡输入:（参考GB9001-88附录A5.2）★三端信号输入端+、-端子均有信号输入，地端与信号源地端相连，且(V-) = -(V+），此时输入电压(V)= 2(V+) = (V+)-(V-)3.2 非平衡输入:（参考GB9001-88附录A5.2）★当二端信号输入端时: 输入端+与信号源的+端相连，地端与信号源地端相连。

★当三端信号输入端时: 输入端+与信号源的+端相连，输入端-和地端相连后再与信号源地端相连。

3.3 额定条件:（引用SJ/T10406-93 5.2.2）★额定供电电压±4.4V.★额定供电频率±1HZ★电源波形失真≤5％★输出配接额定阻抗.★未注明信号时使用1KHZ正弦.★EQ均置平直位置，音量置于最大位置.★失真限制的最小源电动势。

3.4正常工作条件:（引用GB9001-88 3.2.3）★将放大器置额定条件下,再把源电动势降到比额定源电动势低10db。

3.5 失真限制的功率：(参考GB9001-88附录A1.5)★本标准所指的额定功率均指产品技术说明或说明书上所标称的功率。

3.6功放测试信号条件：（参考SJ/T10406-93 5.2.3）★如被测机器技术说明中所述额定带宽劣于fL-fH时，应使用技术说明中所述额定带宽以内的信号，推荐使用1.额定带宽内最低工作频率fL，2.额定带宽内最高工作频率fH,3.fM(fM=（fL*fH）^1/2,如果fL<=500且fH>=2 KHz则令fM=1KHz) 三个频点。

功放电路性能指标及测试方法(共4页)-本页仅作为预览文档封面，使用时请删除本页-1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。

配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。

（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。

功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。

额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。

应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。

通常规定的谐波失真指标有1%和10%。

由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o =LU P R （4-1-4）式中L R 为等效负载的阻抗。

这样得到的输出功率，实际上为平均功率OAV P 。

当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。

谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。

最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。

额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。

通常最大输出功率是额定功率的2倍。

2LUom Pom R （4-1-5）其中，Uom 为放大器的最大输出电压有效值。

功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。

图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。

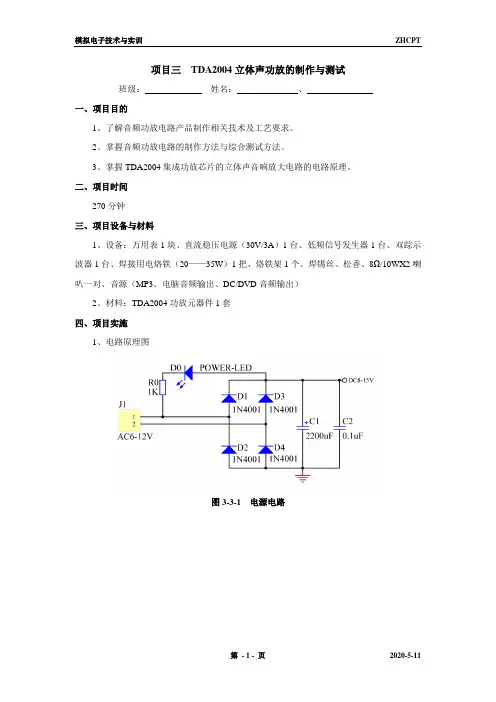

项目三TDA2004立体声功放的制作与测试班级：姓名：、一、项目目的1、了解音频功放电路产品制作相关技术及工艺要求。

2、掌握音频功放电路的制作方法与综合测试方法。

3、掌握TDA2004集成功放芯片的立体声音响放大电路的电路原理。

二、项目时间270分钟三、项目设备与材料1、设备：万用表1块、直流稳压电源（30V/3A）1台、低频信号发生器1台、双踪示波器1台、焊接用电烙铁（20——35W）1把、烙铁架1个、焊锡丝、松香、8Ω/10WX2喇叭一对、音源（MP3、电脑音频输出、DC/DVD音频输出）2、材料：TDA2004功放元器件1套四、项目实施1、电路原理图图3-3-1 电源电路图3-3-2 音调控制电路图3-3-3 TDA2004功放电路2、元器件清点和测量①电阻元器件测量：读色环电阻的色环，用万用表测量其阻值，，并记录于表3-3-1中。

表3-3-1 电阻元器件测量②双联电位器测量首先测量两固定端之间电阻值是否正常，若为无穷大或零欧，或与标称值相差较大，超过误差允许范围，都说明已损坏。

若电阻体阻值正常，再将万用表的一只表笔接电位器滑动端，另一只表笔接电位器的任一固定端，缓慢旋动轴柄，观察表针是否平稳变化。

当从一端旋向另一端时，阻值从零欧变化到标称值（或相反），并且无跳变或抖动等现象，则说明电位器正常；若在旋转的过程中有跳变或抖动现象，说明滑动点与电阻体接触不良。

这次我们使用的是双联电位器，所以还要检查当旋钮转动时，两个电位器的阻值变化是否一致。

将测量的数据记录于下表3-3-2中。

表3-3-2 电位器测量③电容元件测量电容元件有电解电容及涤纶电容两种，电解电容要注意其正负极性，容量和耐压；涤纶电容没有极性，但要了解其容量标注方法。

注意：容量小于5000pF的无极性电容用指针万用表无法观测到其充放电现象，可用数字万用表检测其容量值。

将测量的数据记录于下表3-3-3中。

④二极管测量整流二极管1N4007用万用表RX1K档测其正、反向电阻。

1、项目描述：
功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影,功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。

一套良好的音响系统功放的作用功不可没。

由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。

功放有很多种，可以是用分立原件做的，也可以是用集成块来做的。

一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。

用集成块做功放的优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。

现在市场上有很多种功放集成块，比如LM1875，TDA2030。

TDA2030是其中比较合适的一款，用它组成的功放电路，具有体积小、输出功率大、失真小等特点，成本低廉，而且效果良好，具有很好的实用性，具有较高的学习价值，也是市场上的主流音箱产品重要组成部分。

项目的功能和性能
1）外接元件非常少，电路简洁，
2）输出功率大，应用广泛。

3）采用超小型封装（TO-220）,可提高组装密度。

4）开机冲击极小。

5）内含各种保护电路，因此工作安全可靠。

6）能在宽电压范围下工作输出有效功率，失真度良好。

适用于电脑有源音箱、汽车音响的功率放大部分或小型功放。

功放的主要技术参数
1）额定工作电压：220 V±20%。

2）最小工作电压：> 220 V。

3）极限工作电压：≤240V。

4）额定功率P≥0.3W
5）负载阻抗为10Ω。

6）频率响应范围为50Hz-20KHz。
