信号机点灯电路故障分析及处理

信号机点灯电路故障分析及处理姓名学号 2009 院、系、部电气工程系班号方09 日期2012年12月21日※※※※※※※※※ ※※※※※※ 2009级铁道信号摘要信号机是铁路信号设备的重要组成部分之一，在运输生产工作中，它起着指挥列车和车列运行的重要作用，在铁路运输系统中，它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。

随着铁路扩大内涵再生产的不断深入，铁路信号设备也在随其发生着巨大的变化。

根据地区发展和站场的实际情况，所设置的信号机类型也大不相同，因此，在控制信号机显示状态的点灯电路中所接入的条件也不相同。

用来提供不同的显示，以满足和适应不同地区的各种需要。

信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。

本论文中将主要介绍一种信号机点灯电路－－进站信号机点灯电路故障分析及处理方法。

关键词：铁路信号信号机点灯电路故障分析目录一、进站信号机点灯电路 (1)二、信号机点灯电路故障 (2)（一）区分室内外故障 (2)（二）信号机点灯电路故障分析 (2)三、信号点灯电路故障实例的处理 (3)（一）故障实例 (3)1. 故障查找步骤 (3)2. 故障查找结果 (3)3. 故障说明 (3)结论 (4)参考文献 (5)一、进站信号机点灯电路进站信号机点灯电路中，黄、绿和红用一个灯丝继电器监督，叫做第一灯丝继电器，而第二个黄灯与引导白灯用一个继电器监督，叫做第二灯丝继电器，平时进站信号机点红灯。

点灯变压器HB有输出，初级线圈电流大，所以与初级线圈串联在一起的灯丝继电器在吸起状态，表示灯泡完好。

当红灯灭灯时，灯丝继电器将因红灯HB二次侧开路，一次侧电流大大减少而失磁落下，并用其落下接点，使控制台相应的信号复示器闪红光。

凡是同时点两个允许灯光时，在灯光电路中都接在第二个灯丝继电器２DJ前接点。

接入２DJ前接点的目的：当第二个黄灯灭灯时，使绿灯或第一个黄灯也必须跟着灭灯，以便用第一个灯丝继电器的前接点断开列车信号继电器LXJ电路，使信号自动改点红灯。

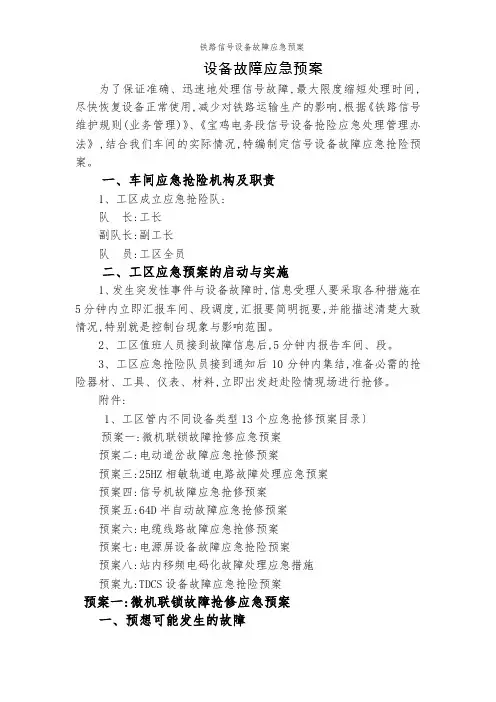

信号设备故障应急处置

注意事项及快速判断技巧
4. 应急处理：当道岔无法转换到位时，可先将道岔解锁（转
辙机内）再用撬棍（油路系统有故障）或用手摇把（油路系统无故障）将尖轨拨到位，表示接点接通后，再人工操岔将 1QDJ和2QDJ转换到相应的位置。

5. 操岔跳保险。电缆混线或接地。应急处理：申请手摇把将室外道岔转换到位，再将道岔操动在相应的位置。
4.测试送电端限流电阻电压迅速判断开、短路故障。
若测得数据比正常时显著低或为零，则判断是开路故障；若测得数据比正常时显著高或接近变压器二次侧电压，则判断是短路故障。 5.如受端电压偏低，在无车的情况下，可在送端适当升高电压，并有专人负责测试，迅速查找故障原因后恢复原电压。 6.发生变压器内部断线故障，应利用其它正常的线圈进行临时恢复。
二、25HZ轨道电路故障
控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控详细分析处理步骤见下文控控控控控控控控控控控控控控控控控控控控控控控
（一）25HZ轨道电路室外电路故障在送端开始的测试及判断
控 0控控控控 BG 控I控控控控控控控控控控控控控控控控控控控控控控控控控控控如一半左右，则查找测试钢轨接头电压（ 2个都要测试）
DJ、LXJ（LXJF）和保险（南非开关断开后再接通，多做几次）。 2. 当确认是楼外电缆有故障时，为了能够快速的恢复处理，尽量减少对行车的影响。可在分线盘和室外XB箱用本架信号机其它灯位的去、回线（如白灯）代替需要开放灯位的去、回线（要同时替换）。 3. 当允许信号是两个灯位或以上组成时（如进站双黄灯、出站绿黄、绿灯+小白灯），一定要搞清楚是那个灯位有故障，判断的方法可在对应的组合架看1DJ和2DJ的状态，1DJ和 2DJ的先后顺序是2DJ先吸取，1DJ后吸取。2DJ起来过可以肯定本点灯支路没问题，故障点在1DJ支路了。2DJ未吸起就查2DJ本信号点灯支路。 4.当查找到是变压器或灯丝转换继电器故障时，而处理时又没有带，方法是用本架信号机其它灯位临时倒换。

地铁车载信号设备故障和改善策略

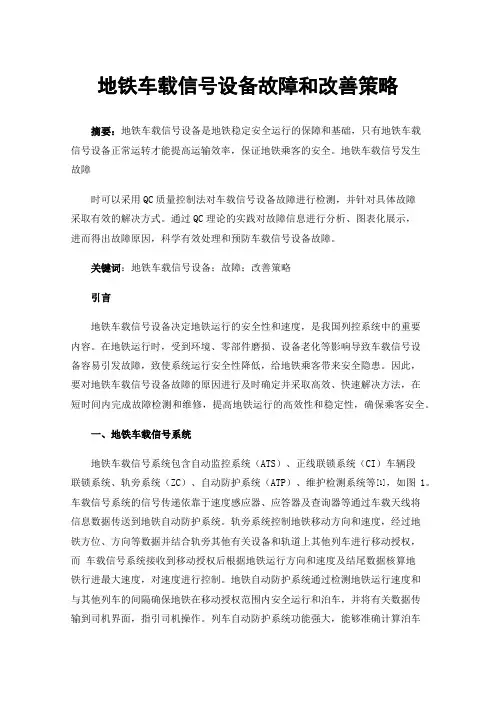

地铁车载信号设备故障和改善策略摘要：地铁车载信号设备是地铁稳定安全运行的保障和基础，只有地铁车载信号设备正常运转才能提高运输效率，保证地铁乘客的安全。

地铁车载信号发生故障时可以采用QC质量控制法对车载信号设备故障进行检测，并针对具体故障采取有效的解决方式。

通过QC理论的实践对故障信息进行分析、图表化展示，进而得出故障原因，科学有效处理和预防车载信号设备故障。

关键词：地铁车载信号设备；故障；改善策略引言地铁车载信号设备决定地铁运行的安全性和速度，是我国列控系统中的重要内容。

在地铁运行时，受到环境、零部件磨损、设备老化等影响导致车载信号设备容易引发故障，致使系统运行安全性降低，给地铁乘客带来安全隐患。

因此，要对地铁车载信号设备故障的原因进行及时确定并采取高效、快速解决方法，在短时间内完成故障检测和维修，提高地铁运行的高效性和稳定性，确保乘客安全。

一、地铁车载信号系统地铁车载信号系统包含自动监控系统（ATS）、正线联锁系统（CI）车辆段联锁系统、轨旁系统（ZC）、自动防护系统（ATP）、维护检测系统等[1]，如图1。

车载信号系统的信号传递依靠于速度感应器、应答器及查询器等通过车载天线将信息数据传送到地铁自动防护系统。

轨旁系统控制地铁移动方向和速度，经过地铁方位、方向等数据并结合轨旁其他有关设备和轨道上其他列车进行移动授权，而车载信号系统接收到移动授权后根据地铁运行方向和速度及结尾数据核算地铁行进最大速度，对速度进行控制。

地铁自动防护系统通过检测地铁运行速度和与其他列车的间隔确保地铁在移动授权范围内安全运行和泊车，并将有关数据传输到司机界面，指引司机操作。

列车自动防护系统功能强大，能够准确计算泊车间距，若泊车间距不在移动授范围内则会紧急制动；同时具有防止倒溜和过冲回退防护、开门授权、牵引授权、列车完整性、车门状况监督等功能。

整个车载信号系统维持列车稳定、安全运行和泊车，因此对车载信号设备的监测十分重要，一旦发生任何故障都有可能对列车造成重大安全问题，一定要及时有效的解决故障，同时避免故障的发生。

机车信号常见故障的分析及处理措施

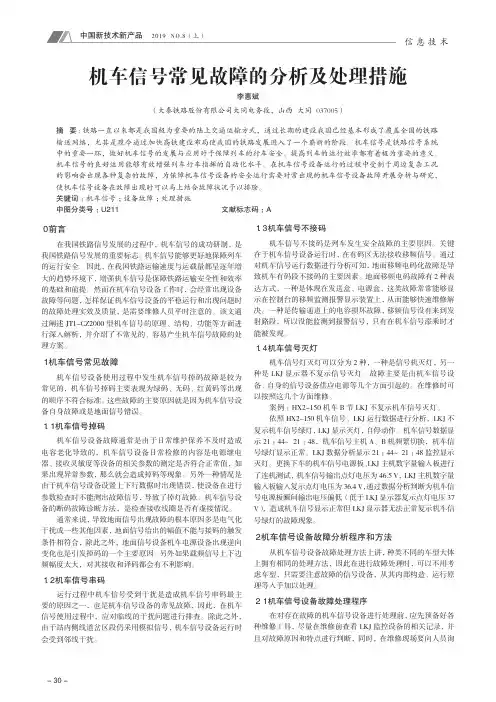

２机车信号设备故障分析程序和方法
从机车信号设备故障处理方法上讲，种类不同的车型大体上拥有相同的处理方法，因此在进行故障处理时，可以不用考虑车型，只需要注意故障的信号设备，从其内部构造、运行原理等入手加以处理。
２．１机车信号设备故障处理程序
在对存在故障的机车信号设备进行处理前，应先预备好各种维修工具，尽量在维修前查看 LKJ 监控设备的相关记录，并且对故障原因和特点进行判断，同时，在维修现场要向人员询
通常来说，导致地面信号出现故障的根本原因多是电气化干扰或一些其他因素，地面信号给出的幅值不能与接码的触发条件相符合，除此之外，地面信号设备机车电源设备出现逆向变化也是引发掉码的一个主要原因。另外如果载频信号上下边频幅度太大，对其接收和译码都会有不利影响。
１．２机车信号串码
运行过程中机车信号受到干扰是造成机车信号串码最主要的原因之一，也是机车信号设备的常见故障，因此，在机车信号使用过程中，应对临线的干扰问题进行排查。除此之外，由于站内侧线道岔区段仍采用模拟信号，机车信号设备运行时会受到邻线干扰。
