第五章 磁罗经罗经种类：磁罗经，150总吨以上船舶配备 陀螺罗经，500总吨以上船舶配备 磁罗经：以磁北M N 为基准 陀螺罗经：以真北T N 为基准 §1．磁的基本概念 一、磁铁和磁性磁性：物体具有吸引铁、钢、镍等物质的性质。
凡是带有磁性的钢铁叫做磁铁。
二、磁极磁铁的磁性最强处叫做磁极。
磁铁中部无磁性的部分叫做中性区。
条形磁铁的磁极位置，约在离末端L ／12处。
见图5—1磁极的强度，是用磁极所含的磁量(m)来表示的，规定N 极带正磁量（＋m ）；S 极带负磁量（－m ），两磁极的磁量总是相等的。
磁铁具有指向性 三、磁铁的一般性质P75 四、磁力和磁矩1．磁力：两个互相靠近的磁铁，会产生同性相斥异性相吸的作用力，称之为磁力。
根据库仑定律，两磁量相互作用力的公式为：P762．磁矩：磁铁通常以磁矩来表征其强弱。
磁铁的磁矩是磁铁磁极强度与两磁极间距离的乘积。
l m M 2⨯=M 大，磁性大，磁性与磁量、长度有关 五、磁场、磁场强度1．在磁铁的周围，凡是磁力所能达到的范围叫做磁场。
磁铁磁场的强弱可用磁场强度表示， 2．单位正磁量在磁场中某点所受到作用力，就是该点处的磁场强度。
通常磁场强度用H 表示，它是个矢量。
指向磁力的切线方向。
若在磁量为m 的磁场中，距离为r 处的磁场强度为： H ＝ m / r 2在电磁系单位中，磁场强度的单位叫做奥斯特(Oe)。
在地磁学中，有时用十万分之一奥斯特单位γ表示，即1γ=510-Oe 。
若在一定范围内各点的磁场强度大小相等，方向相同，则此范围内的磁场称为均匀磁场。
位于船体范围内的地磁场可视为均匀磁场。
3．高斯的二个重要位置1）高斯第一位置：在磁铁的磁轴延长线上某点A 的磁场强度，图5－3 （1）H A 的方向：沿磁轴由S →N 延伸 （2）H A 的大小：H A ＝2M / r 3 M 为磁矩 （3）用途：罗经中的垂直磁铁2）高斯第二位置：在磁铁的磁轴线的垂直平分线上某点B 的磁场强度，图5－4 （1）H B 的方向：与磁轴平行，指向由S 极 （2）H B 的大小：H A ＝ M / r 3 M 为磁矩 （3）用途：罗经中的纵、横（校正）磁铁 六、铁的磁化1．磁化：一块原来没有磁性的钢铁物体移近磁极时也表现有磁性。
目录第一篇船用陀螺罗经第一章陀螺罗经指北原理 (1)第一节陀螺仪及其特性 (1)第二节自由陀螺仪在地球上的视运动 (7)第三节变自由陀螺仪为陀螺罗经的方法 (9)第四节摆式罗经等幅摆动和减幅摆动 (14)第五节电磁控制式陀螺罗经 (20)第六节光纤陀螺罗经 (21)第二章陀螺罗经误差及其消除 (24)第一节纬度误差(latitude error) (24)第二节速度误差(speed error) (25)第三节冲击误差(ballistic error) (28)第四节其他误差 (30)第五章磁罗经第一节磁的基本概念 (61)第二节船用磁罗经 (64)第三节磁罗经的检查、保管与安装 (66)第四节船正平时的自差理论 (68)第五节倾斜自差理论 (75)第六节罗经自差校正 (77)第七节自差的测定和自差表计算 (83)第二篇水声导航仪器第六章回声测深仪 (86)第一节水声学基础 (86)第二节回声测深仪原理 (87)第三节回声测深仪误差 (89)第四节IES-10型回声测深仪 (91)第七章船用计程仪 (94)第一节电磁计程仪 (94)第二节多普勒计程仪 (96)第三节声相关计程仪 (99)第一篇 船用陀螺罗经第一章 陀螺罗经指北原理陀螺罗经是船舶上指示方向的航海仪器。
其基本原理是把陀螺仪的特性和地球自转运动联系起来，自动地找北和指北。
描述陀螺罗经指北原理所涉及的内容用式（1－1）表示:陀螺罗经=陀螺仪+地球自转+控制设备+阻尼设备 （1－1）第一节 陀螺仪及其特性一. 陀螺仪的定义与结构凡是能绕回转体的对称轴高速旋转的刚体都可称为陀螺。
所谓回转体是物体相对于对称轴的质量分布有一定的规律,是对称的。
常见的陀螺是一个高速旋转的转子。
回转体的对称轴叫做陀螺转子主轴,或称极轴。
转子绕这个轴的旋转称为陀螺转子的自转。
陀螺转子主轴相当于一个指示方向的指针，如果这个指针能够稳定地指示真北，陀螺仪就成为了陀螺罗经。
第二篇水声导航仪器 1第三章船用磁罗经磁罗经是利用地磁场对磁针具有吸引力的现象而制成的一种航海指向仪器，可为船舶指示航向，定位和导航。
第一节磁的基本概念一、磁场物体能吸引铁、镍、钴等物质的性质叫做磁性。
磁铁具有同性磁极相斥，异性磁极相吸的特性。
磁场是指磁场作用力所能达到的空间范围。
磁场的性质可用“磁场强度”来描述，即在一磁体的磁量为m的磁场中，某点r处的磁场强度为作用于放置在该点的单位正磁量所受到的作用力。
磁场强度通常用“H”表示，则磁场强度的表达式为：H = m / r2（5-1）磁场强度系一矢量，指向磁力线的切线方向。
在电磁系单位中，磁场强度的单位为“奥”。
描述磁场性质的物理量磁场强度与磁介质无关，当讨论一块磁介质内部或外部的磁场强度时，除了要考虑外界已存在的磁场外，还要考虑磁介质被磁化后所产生的附加磁场，我们把上述两种磁场强度之和称为磁感应强度B，即B = H0 + Hˊ（5-2）式中Ho——外磁场强度，Hˊ——附加磁场强度。
磁感应强度B的单位，在国际单位制中为“特”，在电磁单位制中为“高”，1高= 10-4 特。
若磁场中某一范围内，各点的磁场强度大小相等，方向一致，则该范围内的磁场称为均匀磁场，位于船体范围内的地磁场以及罗盘范围内的船磁场可视为均匀磁场。
二、磁铁目前所应用的各种磁铁均为人造磁铁，即用人工方法将镍、钴、钨等金属材料经磁化而制成的。
磁罗经中均使用条形磁铁，如图5—1所示。
条形磁铁的磁极主要集中在磁棒的两端，我们将磁性最强的地方称为磁极。
一根自由悬挂着的磁铁，指向地磁北极的一端称为北极，用“N”表示，并涂成红色，其磁量用+m 表示；指向地磁南极的一端，称为南极，用“S”表示，并涂成蓝色或黄色等，其磁量用-m表示。
两磁极间的连线称为磁轴，同一磁铁两磁极的磁量是相等的。
磁铁磁极的位置视磁铁形状、金属材料、磁化过程和磁化程度而定，用L表示磁铁的全长，通常认为南北磁极距磁铁两端为L/12。

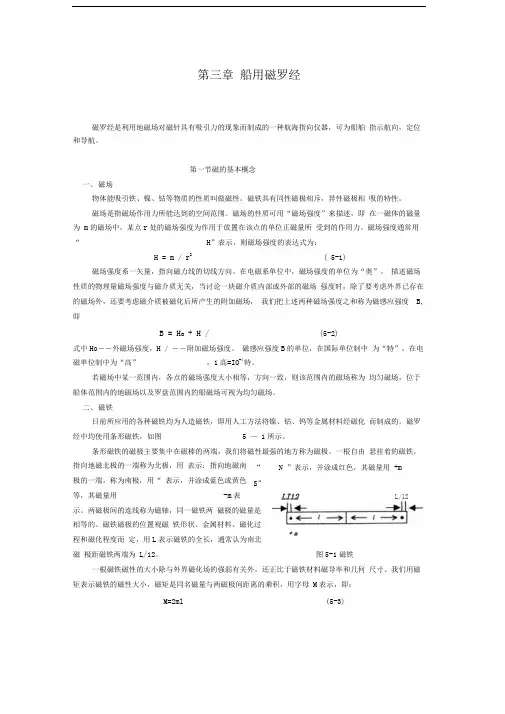

第三章 船用磁罗经磁罗经是利用地磁场对磁针具有吸引力的现象而制成的一种航海指向仪器，可为船舶 指示航向，定位和导航。
第一节磁的基本概念一、 磁场物体能吸引铁、镍、钴等物质的性质叫做磁性。
磁铁具有同性磁极相斥，异性磁极相 吸的特性。
磁场是指磁场作用力所能达到的空间范围。
磁场的性质可用“磁场强度”来描述，即 在一磁体的磁量为 m 的磁场中，某点r 处的磁场强度为作用于放置在该点的单位正磁量所 受到的作用力。
磁场强度通常用“ H ”表示，则磁场强度的表达式为：H = m / r 2 ( 5-1)磁场强度系一矢量，指向磁力线的切线方向。
在电磁系单位中，磁场强度的单位为“奥”。
描述磁场性质的物理量磁场强度与磁介质无关，当讨论一块磁介质内部或外部的磁场 强度时，除了要考虑外界已存在的磁场外，还要考虑磁介质被磁化后所产生的附加磁场， 我们把上述两种磁场强度之和称为磁感应强度 B ,即B = H o + H /(5-2) 式中Ho ――外磁场强度，H / ――附加磁场强度。
磁感应强度B 的单位，在国际单位制中 为“特”，在电磁单位制中为“高”，1高=IO -4特。
若磁场中某一范围内，各点的磁场强度大小相等，方向一致，则该范围内的磁场称为 均匀磁场，位于船体范围内的地磁场以及罗盘范围内的船磁场可视为均匀磁场。
二、 磁铁目前所应用的各种磁铁均为人造磁铁，即用人工方法将镍、钴、钨等金属材料经磁化 而制成的。
磁罗经中均使用条形磁铁，如图 5 — 1所示。
条形磁铁的磁极主要集中在磁棒的两端，我们将磁性最强的地方称为磁极。
一根自由 悬挂着的磁铁，指向地磁北极的一端称为北极，用 表示；指向地磁南极的一端，称为南极，用“ 表示，并涂成蓝色或黄色等，其磁量用 -m 表 示。
两磁极间的连线称为磁轴，同一磁铁两 磁极的磁量是相等的。
磁铁磁极的位置视磁 铁形状、金属材料、磁化过程和磁化程度而 定，用L 表示磁铁的全长，通常认为南北磁 极距磁铁两端为 L/12。
