电压互感器_PT_熔断器熔断现象及分析

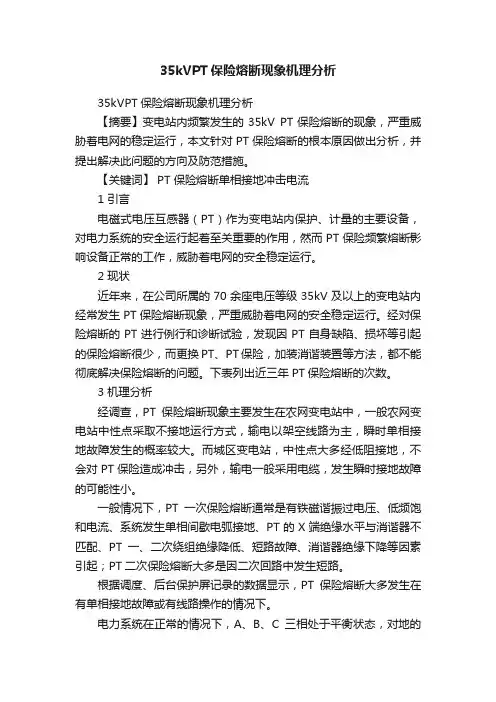

35kVPT保险熔断现象机理分析35kVPT保险熔断现象机理分析【摘要】变电站内频繁发生的35kV PT保险熔断的现象，严重威胁着电网的稳定运行，本文针对PT保险熔断的根本原因做出分析，并提出解决此问题的方向及防范措施。

【关键词】 PT 保险熔断单相接地冲击电流1 引言电磁式电压互感器（PT）作为变电站内保护、计量的主要设备，对电力系统的安全运行起着至关重要的作用，然而PT保险频繁熔断影响设备正常的工作，威胁着电网的安全稳定运行。

2 现状近年来，在公司所属的70余座电压等级35kV及以上的变电站内经常发生PT保险熔断现象，严重威胁着电网的安全稳定运行。

经对保险熔断的PT进行例行和诊断试验，发现因PT自身缺陷、损坏等引起的保险熔断很少，而更换PT、PT保险，加装消谐装置等方法，都不能彻底解决保险熔断的问题。

下表列出近三年PT保险熔断的次数。

3 机理分析经调查，PT保险熔断现象主要发生在农网变电站中，一般农网变电站中性点采取不接地运行方式，输电以架空线路为主，瞬时单相接地故障发生的概率较大。

而城区变电站，中性点大多经低阻接地，不会对PT保险造成冲击，另外，输电一般采用电缆，发生瞬时接地故障的可能性小。

一般情况下，PT一次保险熔断通常是有铁磁谐振过电压、低频饱和电流、系统发生单相间歇电弧接地、PT的X端绝缘水平与消谐器不匹配、PT一、二次绕组绝缘降低、短路故障、消谐器绝缘下降等因素引起；PT二次保险熔断大多是因二次回路中发生短路。

根据调度、后台保护屏记录的数据显示，PT保险熔断大多发生在有单相接地故障或有线路操作的情况下。

电力系统在正常的情况下，A、B、C三相处于平衡状态，对地的电容所携带的总电荷是零。

当A相发生接地时，B、C两相电压有相电压升至线电压，致使B、C两相与地之间形成的电容充电，在线电压的作用下，电荷会以A相接地点和B、C两相为回路往复循环，形成电容电流。

当A相接地故障消除后，相当于B、C两相对地电容上的电荷流向地的通道被切断，而A、B、C三相线电压试图恢复到正常运行状态下，B、C两相原本充以线电压下的电荷需一通道泄出去，由于A相的接地点已经被切断，PT的一次绕组就成为了唯一通路。

PT柜高压熔断器熔断故障的处理和分析高压熔断器是一种用于保护电路的安全装置，在电路发生过流或短路时会自动断开电路的供电，以防止电流过载对设备和人员的危害。

然而，有时候熔断器会出现熔断故障，即在正常负荷下熔丝过早熔断，导致设备无法正常工作。

处理和分析高压熔断器熔断故障的步骤如下：1.停电：首先，为确保安全，应立即切断电源，以避免电击或火灾的风险。

2.检查电路：检查电路，确保没有其他故障存在。

如果有其他故障，需要处理这些故障后才能进一步处理熔断故障。

3.拧开熔断器盖：使用合适的工具，拧开熔断器盖。

在操作时，要小心防止受伤。

4.观察熔丝：检查熔断器内的熔丝是否熔断。

如果熔丝是完好的，那么问题可能不在于熔断器本身，而是其他部分，如线路或接线端子可能存在问题。

5.测量电流：使用万用表或其他电流测量设备，测量电路中的电流。

如果电流超过熔丝的额定电流，那么熔丝将会熔断。

如果电流超过额定电流，需要检查负载的状态，可能负载过载或设备存在故障。

6.更换熔丝：如果发现熔丝已经熔断，需要将其取下并更换一个新的熔丝。

在更换熔丝时，要确保所使用的熔丝与原始熔丝的额定电流相匹配。

7.检查其他部件：同时，应该检查熔断器的其他部件，如线路连接、接线端子和绝缘情况。

如果发现其他部件存在问题，需要及时修复或更换。

8.确认故障原因：在处理完熔断故障后，应仔细分析故障原因。

可能的原因包括过载、短路、电源波动等。

根据具体情况采取相应的措施，以防止类似故障再次发生。

总结起来，处理和分析高压熔断器熔断故障的关键在于仔细检查电路、熔丝和其他部件，确定故障原因并采取相应措施。

在进行这些操作时，要注意安全，并遵循相关的操作规程和安全规定。

10kV PT高压熔断器频繁熔断原因及处理方法牛昆荣摘要：电压互感设备属于变电站内的关键装置，可以收集设备工作时的电压信号，确保变电站装置的安全运转。

因为电网在工作时会产生许多异常现象，高压熔断器将会产生反复熔断问题，所以对10kV PT高压熔断器反复熔断探究了原因，并制定了相关解决办法。

关键词：10kV PT；高压熔断器；反复熔断；电压互感设备变电站内安装了很多高压电气装置，必须通过采取电压互感器把高电压转变成低电压，以收集电气装置的电压数据。

电压互感器种类很多，通常能够用来检测变电站内的母线电压，也能够用于检测线路表面电压，能为变压站内的保护器带来电压信号。

变电站经营中，常常会产生高压熔断器断开现象，影响到电气装置的安全运转。

为此，文章介绍了高压熔断器反复熔断的原因，并阐述了有效的处理办法。

1、电压互感器的功能第一，把一次回路上高电压变成二次回路的规范低电压，监控母线电压与电力装置运转状况，并带来测量器、继电保护和智能设备所要的电压量，保障系统可靠运转。

第二，让二次回路能采取低电压管理电缆，且让屏中布线方便，安装、调试、维护容易，能实现远程管控与测量。

第三，让二次和一次高压部分分开，且二次能设接地点，保证二次装置及人员生命安全。

2、电压互感器破损与高压熔断器断开的风险2.1对变电器的危害：通常情况下，10kV系统内最常出现的异常运转情况为谐振过电压。

尽管谐振过电压幅值很低，但是能够长时间存在。

特别时低频谐波干扰电压互感器装置的基础上，还会危害变电站其他装置的绝缘，甚至令母线上的其余薄弱位置的绝缘击穿，引起巨大的短路事故以及大范围停电问题。

2.2对员工的危害：如果出现电压互感器破损和高压保险熔断情况，就会危害运行者巡查装置时的生命安全。

2.3对运转形式的危害：产生电压互感器烧毁和高压保险熔断情况，若不立即修复，会造成10kV母线无法分段运转。

2.4下降供电稳定性与少计电量：如果电压互感器破损和高压保险熔断，就不能精准计量，直接导致电量损失和计量不精准[1]。

6KV母线PT熔断器熔断的现象及处理措施文中结合我司一次系统结构，对6KV厂用电母线PT一相，两相，和三相全部熔断，以及PT二次小开关跳闸情况下可能出现的现象进行了理论分析，提出相应的处理办法和建议，使运维人员在发生事故时能够及时有效的判别故障类别，保证厂用电的安全与稳定。

标签：电压互感器熔断器熔断1.前言2006年12月15日，我司#5机6KV工作B段母线PT二次小开关两次跳闸，致使#5机6KV工作B段母线快切装置两次认为母线失压而动作，将#5机6KV 工作B段以串联切换方式自动倒为由启备变供电。

我司6KV厂用电系统采用中性点不接地方式，其电压互感器出现高压熔断器熔断或二次保险跳闸等异常故障，不仅影响电能表的准确计量，还会造成保护装置和安全自动装置的误动作，严重危及机组的安全可靠运行。

所以，就PT保险熔断的现象及原因有必要进行一些分析与探讨。

2.电压互感器一次二次保险熔断（跳闸）现象与原理分析2.1低电压保护动作原则（1）保证重要电动机自启动当母线出现低电压时，母线所带所有异步电机的转速下降，而当电压恢复时，大量电机同时自启动，致使母线电压恢复时间拖长，增加了启动时间，甚至使自启动失败。

因此，为保证重要电机的自启动，应在不重要的电机上加装低电压保护，其动作电压整定为0.6～0.7 倍的额定电压（我司为68V），以0.5s 跳开电动机。

（2）使因电压长时间消失自启动有困难的电机跳闸当电源电压长时间消失，切除自启动有困难的电动机，如电厂的球磨机电机;低电压保护动作电压为0.4～0.5 倍的额定电压（我司为48V），以5～10s 跳开电机。

2.2断相分析图1为电压互感器二次回路原理接线图，其中低电压继电器KV1，KV2，KV3分别监视线电压;KV4为低电压二段（9s）低电压继电器。

2.2.16KV电压互感器一次熔断器熔断一相为了分析方便，使用UA、UB、UC表示一次绕组各相电压;Ua、Ub、Uc 表示二次绕组电压;Ua3、Ub3、Uc3表示三次绕组各相电压。

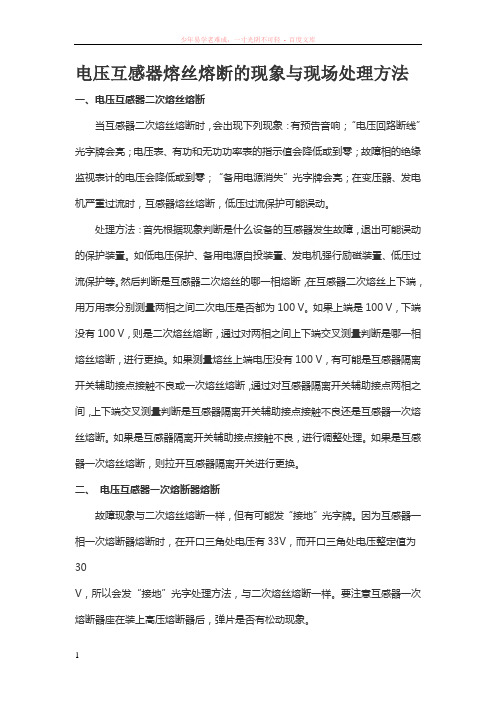

电压互感器熔丝熔断的现象与现场处理方法一、电压互感器二次熔丝熔断当互感器二次熔丝熔断时，会出现下列现象：有预告音响；“电压回路断线”光字牌会亮；电压表、有功和无功功率表的指示值会降低或到零；故障相的绝缘监视表计的电压会降低或到零；“备用电源消失”光字牌会亮；在变压器、发电机严重过流时，互感器熔丝熔断，低压过流保护可能误动。

处理方法：首先根据现象判断是什么设备的互感器发生故障，退出可能误动的保护装置。

如低电压保护、备用电源自投装置、发电机强行励磁装置、低压过流保护等。

然后判断是互感器二次熔丝的哪一相熔断，在互感器二次熔丝上下端，用万用表分别测量两相之间二次电压是否都为100 V。

如果上端是100 V，下端没有100 V，则是二次熔丝熔断，通过对两相之间上下端交叉测量判断是哪一相熔丝熔断，进行更换。

如果测量熔丝上端电压没有100 V，有可能是互感器隔离开关辅助接点接触不良或一次熔丝熔断，通过对互感器隔离开关辅助接点两相之间，上下端交叉测量判断是互感器隔离开关辅助接点接触不良还是互感器一次熔丝熔断。

如果是互感器隔离开关辅助接点接触不良，进行调整处理。

如果是互感器一次熔丝熔断，则拉开互感器隔离开关进行更换。

二、电压互感器一次熔断器熔断故障现象与二次熔丝熔断一样，但有可能发“接地”光字牌。

因为互感器一相一次熔断器熔断时，在开口三角处电压有33V，而开口三角处电压整定值为30V，所以会发“接地”光字处理方法，与二次熔丝熔断一样。

要注意互感器一次熔断器座在装上高压熔断器后，弹片是否有松动现象。

三、电压互感器击穿熔断器熔断凡采用B相接地的互感器二次侧中性点都有一个击穿互感器的击穿熔断器，熔断器的主要作用是：在B相二次熔丝熔断的时候，即使高压窜入低压，仍能使击穿熔丝熔断而使互感器二次有保护接地，保护人身和设备的安全，其击穿熔断器电压约500V。

故障现象与互感器二次熔丝熔断一样，此时更换B相二次熔丝，一换上好的熔丝就会熔断。

pt电压互感器的熔断器1.引言1.1 概述概述部分主要描述pt电压互感器和熔断器的基本概念和作用。

pt电压互感器是一种常见的电力设备，用于将高电压转换成与之相对应的低电压，以便进行测量和保护操作。

它是电力系统中重要的电压测量装置。

熔断器则是一种常用的电路保护装置，用于在电路中发生过载或短路时切断电流，以保护电气设备的安全运行。

熔断器通常采用可熔断的导体材料，当电流超过设定值时，熔断器内的导体会熔断，切断电流，起到保护电路的作用。

本文将重点介绍pt电压互感器和熔断器的原理、结构和工作原理，以及它们在电力系统中的重要作用。

同时，通过对pt电压互感器的作用和熔断器的作用的深入分析，将探讨它们对电力系统运行和设备保护的重要性，并阐述其在提高电力系统的可靠性和安全性方面的价值。

通过深入研究pt电压互感器和熔断器的相关知识，读者将能够更好地了解它们在电力系统中的应用和作用，从而为电力系统的设计、运行和维护提供参考和指导。

在本篇文章中，我们将以系统的角度，结合实际案例和数据，对pt电压互感器和熔断器的功能和应用进行全面而深入的分析和论述。

1.2 文章结构文章结构的目的是为了确保文章的逻辑清晰、条理分明，使读者能够更好地理解和接受文章的内容。

为此，本文将分为以下几个部分进行阐述：第一部分是引言部分，通过对整篇文章的概述，提供对PT电压互感器和熔断器这两个主要内容的简要介绍，引起读者的兴趣和关注。

第二部分是正文部分，将分为两个小节进行阐述。

首先，将详细介绍PT电压互感器的相关知识，包括其工作原理、主要组成部分以及在电力系统中的应用情况等。

其次，将对熔断器进行详细的介绍，包括其原理、类型、工作方式等相关知识。

第三部分是结论部分，主要总结PT电压互感器和熔断器的作用以及在电力系统中的重要性。

同时，对文章中提到的内容进行概括和总结，提出一些可能的未来发展方向或研究方向。

通过以上的文章结构，读者可以清晰地了解文章的整体框架和主要内容，有助于他们更好地理解和掌握PT电压互感器和熔断器的相关知识。

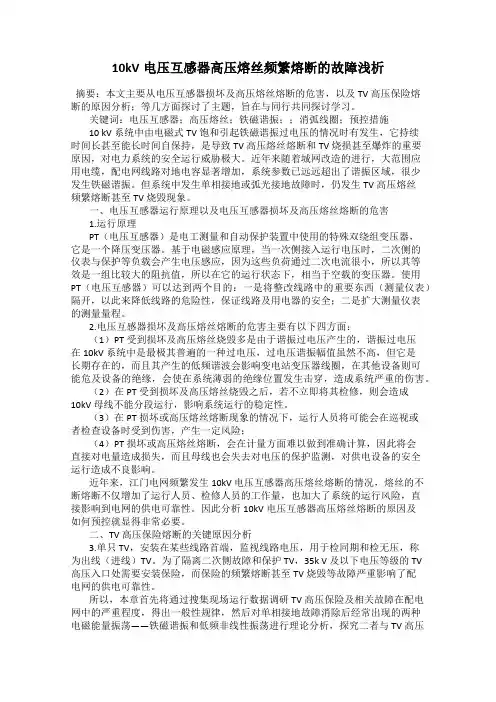

10kV电压互感器高压熔丝频繁熔断的故障浅析摘要：本文主要从电压互感器损坏及高压熔丝熔断的危害，以及 TV 高压保险熔断的原因分析；等几方面探讨了主题，旨在与同行共同探讨学习。

关键词：电压互感器；高压熔丝；铁磁谐振；；消弧线圈；预控措施10 kV 系统中由电磁式TV 饱和引起铁磁谐振过电压的情况时有发生，它持续时间长甚至能长时间自保持，是导致TV 高压熔丝熔断和TV 烧损甚至爆炸的重要原因，对电力系统的安全运行威胁极大。

近年来随着城网改造的进行，大范围应用电缆，配电网线路对地电容显著增加，系统参数已远远超出了谐振区域，很少发生铁磁谐振。

但系统中发生单相接地或弧光接地故障时，仍发生TV 高压熔丝频繁熔断甚至TV 烧毁现象。

一、电压互感器运行原理以及电压互感器损坏及高压熔丝熔断的危害1.运行原理PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。

基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。

使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。

2.电压互感器损坏及高压熔丝熔断的危害主要有以下四方面：（1）PT 受到损坏及高压熔丝烧毁多是由于谐振过电压产生的，谐振过电压在10kV 系统中是最极其普遍的一种过电压，过电压谐振幅值虽然不高，但它是长期存在的，而且其产生的低频谐波会影响变电站变压器线圈，在其他设备则可能危及设备的绝缘，会使在系统薄弱的绝缘位置发生击穿，造成系统严重的伤害。

（2）在PT 受到损坏及高压熔丝烧毁之后，若不立即将其检修，则会造成10kV 母线不能分段运行，影响系统运行的稳定性。

（3）在PT 损坏或高压熔丝熔断现象的情况下，运行人员将可能会在巡视或者检查设备时受到伤害，产生一定风险；（4）PT 损坏或高压熔丝熔断，会在计量方面难以做到准确计算，因此将会直接对电量造成损失，而且母线也会失去对电压的保护监测，对供电设备的安全运行造成不良影响。

电压互感器高压熔断器熔断原因分析与预防措施【摘要】电压互感器（PT）是电力系统中重要的测量和保护用设备。

在电压互感器与电气主接线之间，一般有高压熔断器作为保护。

高压熔断器具有结构简单，便于检修维护等优点，被广泛的应用。

在中性点不接地系统中，当系统中的电容电流较大时，容易引发PT一次高压熔断器熔断的事故，会使电量计费，保护工作等受到影响，而且更换PT一次高压熔断器本身也会对人力、物力造成浪费，影响设备的安全稳定运行。

因此，研究PT一次熔断器熔断原因和解决办法就尤为重要了。

【关键词】电压互感器；高压熔断器；PT一次高压熔断器熔断；铁磁谐振0 引言2014年12月24日15：26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。

通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。

检查PT就地端子箱相应PT后发现从PT根部电位就已经降低，判断为PT一次侧高压熔断器熔断，待将B相PT小车拉出来后检查高压熔断器，发现B相高压熔断器熔断。

更换新高压熔断器后恢复PT小车，电压显示恢复正常。

本文结合此次PT一次高压熔断器熔断的事故分析和处理过程，对PT一次高压熔断器熔断后的故障现象进行分析，并对PT一次高压熔断器熔断的原因和预防措施进行探究。

1事故发生机组电气系统概况1.1呼热电气系统主接线概述事故发生机组共有2台发电机，电压等级为20kV，容量为300MW，分别通过两台升压变将电压等级升至220kV后接入220kV变电站。

1.2发电机机端电压互感器配置概况机组的发电机出口有3组电压互感器，第三组电压互感器变比为20kV/57.7V/57.7V/33.3V以下简称3PT。

3PT为匝间保护专用PT，有3个二次绕组，分别为3TV01、3TV02、3TV03，其中第一个绕组3TV01，供给发变组保护A屏、B屏，用于发电机匝间保护。

电压互感器(PT)熔断器熔断现象及分析1、电压互感器(PT) 的作用及特点1．1 电压互感器(PT)的作用：a．将一次回路的高电压、转为二次回路的标准低电压(通常为1OOV)，监视运行中的电源母线及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。

是电力系统中供测量和保护用的重要设备。

b．使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。

c．使二次回路不受一次回路限制。

接线灵活，维护、调试方便。

d．使二次与一次高压部分隔离，且二次可设接地点。

确保二次设备和人身安全。

1．2 电压互感器(PT)的工作特点是：a．电压互感器(PT )的工作原理与变压器相似，一次绕组并联于被测回路的一次系统电路之中。

一次测的电压为电网运行电压，不受互感器二次侧负荷的影响，电压互感器相当于一个副边开路的变压器。

b．相对于二次侧(简称二次)的负载来说，电压互感器的一次内阻抗较小，以至可以忽略．可以认为电压互感器是一个电压源。

c．二次侧绕组与测量仪表或继电器的电压线圈并联。

阻抗较大，通过二次回路的电流很小，所以正常情况下电压互感器在接近于空载状态下运行。

d．电压互感器在运行中，电压互感器二次侧可以开路。

但不能短路。

如二次侧短路，除了可能产生共振过电压外，还会产生很大的短路电流，将电压互感器烧坏。

e．电压互感器正常工作的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降。

2、电压互感器熔断器熔断的原因：原绕组与被测电路之间经熔断器连接，熔断器即是原绕组的保护元件，又是控制电压互感器是否接入电路的控制元件。

运行中的电压互感器二次绕组基本维持在额定电压值上下，如果二次回路中发生短路，必然会造成很大的短路电流。

为了及时切断二次的短路电流，在电压互感器二次回路内也必须安装熔断器或小型空气自动开关。

作为二次侧保护元件。

所以在小接地短路电流系统中，电压互感器一、二次侧都通过熔断器和系统及负荷相连接的。

探析35kV电压互感器高压熔断器频繁熔断原摘要：本文旨在探讨电压互感器高压熔断器频频熔断的成因，并提出有效的解决方案。

通过案例分析，本文发现了操作环境和设备因素导致的频频熔断，并建议采用高性能设备和改进运维管理等措施来解决这一问题。

关键词：电压互感器；高压熔断器；频繁熔断；短路故障引言：电压互感器装置在供电系统中扮演着至关重要的人物，它可以根据一定的比率关系将一个回路的高电压转化为100V或更低的二级压力，并用来检测和计量电流。

通过将刀闸与高压熔断器连接到母线，可以有效地防止电气设备内部故障或系统短路的发生，从而切断故障点，减少故障影响范围，有效地保障设备的安全。

1项目背景淮阴卷烟厂104配电房35KV高压熔断器于2013年HA3 PT柜内首次出现频繁熔断现象，经电能质量和技术手段分析，后将HA3手车柜内 PT（电压互感器）0.5A高压熔丝更换为1A高压熔丝。

2015年6月，HA2计量柜内的PT（电压互感器）同样出现高压熔断器频繁熔断现象。

后ABB服务人员到达现场，对上述两台故障柜进行检查，发现仍然有PT（电压互感器）B相熔丝同时熔断现象。

PT作为变电站内的重要设备，其高压电流熔断器的频频熔断不但会危害电气设备的正常，带来极大的损失，还会危及维护和测量管理工作，严重威胁国家电网的安全可靠运营。

因此，PT的正确使用和维护对于保障国家电网安全可靠至关重要。

35kV PT高压熔断器的频频熔断会导致变电站内电能表的准确计量受到影响，并可能会引起安全自动装置的误操作，从而对国家电网的安全性可靠运行构成严重威胁。

近年来，由于PT高压熔断器熔断现状的频发，动力中心104电压等级35kV配电房内的电网安全稳定运行受到严重威胁，对车间生产及工艺质量造成了极大的影响。

为此，我们对PT开展了例行检测实验，认为PT本身缺点、磨损等导致的熔断现象几乎可以忽略不计，而替换PT、PT高压熔断器、加装消谐设备等措施，可以有效地改善这种情况，从而保障厂区内电网的安全稳定运行。

探讨10kVPT高压熔断器频繁熔断原因及解决措施发布时间：2021-11-23T03:54:21.407Z 来源：《中国电力企业管理》2021年8月作者：纪丹霞[导读] 现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。

但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。

广东电网有限责任公司东莞供电局纪丹霞广东东莞 523000摘要：现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。

但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。

10kV PT高压熔断器经常在运行中熔断，影响设备的正常运行，本文笔者对近几年10kV PT高压熔断器熔断的原因进行分析，根据分析的结果以及不同原因给出了运行的建议，运行和维护方面的注意事项。

关键词：10kV；高压熔断器；拆装；研制；0、引言10kV高压熔断器是测量10kV母线PT间隔的重要元件，进行母线停电、PT刀闸检修等工作时，为防止二次反送电，往往需要取下10kV 高压熔断器。

目前变电站运行人员主要通过戴绝缘手套、穿绝缘靴站在绝缘垫上进行高压熔断器的安装和取下，在安装和取下的过程中存在着一定的安全风险：10kV高压熔断器拆装过程中，变电站运行值班人员与PT刀闸的静触头的安全距离往往不足0.7米，存在安全隐患。

PT高压熔断器频繁熔断原因分析及治理措施摘要：本文就电网10～35kV系统中性点不接地系统，频繁发生PT高压熔断器熔断原因进行分析，通过现有治理措施应用及系统内治理措施比较，提出治理措施。

关键词：高压熔断器；频繁熔断；治理措施某地区10～35kV中性点不接地系统，为监视对地绝缘等信号，通常将PT一次绕组末端三相短路接地。

但近年随着电网规模扩大以及负荷接入的增加，频繁发生电压互感器(简称PT）高压熔断器熔断事件，严重危及电网的安全可靠运行，下面就熔断器熔断的可能产生的原因以及应采取的解决措施阐述如下。

1高压熔断器熔断事件统计2高压熔断器熔断的可能原因PT高压熔断器频繁熔断的原因主要有：（1）电网中性点不接地系统中，母线上星型接线的PT一次绕组，成为该电网对地唯一金属性通道，电网相对地电容的充、放电途径必然通PT一次绕组。

因合闸充电或发生单相接地故障等原因的激发，会使PT铁芯过饱和，励磁电流急剧增加，当XC/XT>0.01时,则可能产生低频、分次谐波、基波、高次谐波等铁磁谐振，出现相对地电压不稳定，PT高压熔断器熔断等异常现象，严重时会导致PT击穿或烧毁，继而引发其它事故。

（2）二次负载过重导致PT熔断器过流熔断。

（3）低频饱和电流引起PT高压熔断器熔断。

（4）PT绕组绝缘降低或消谐器绝缘下降可引起高压断器熔断。

（5）PT末端绝缘水平与消谐器不匹配导致高压断器熔断。

但随着电力系统的发展，对于现在电网系统设备入网质量的提升，以及设备制造生产工艺的进步，设备精益化的运维管理来说，治理高压熔断器频繁熔断的方向主要就是消除系统谐振。

3消除谐振采取的措施消除谐振采取的措施归纳起来主要有三方面：改变电容、电感，使其不具备谐振条件(XC/XT≤0.01)[1]；消耗谐振能量、增大系统阻尼，抑制或消除谐振的发生；采取不同的接地方式或临时倒闸措施。

（1）选用励磁特性较好的PT。

（2）在PT高压侧中性点串接电阻,但会影响接地保护的灵敏度,中性点电位要抬高,有可能超过半绝缘PT中性点的绝缘水平。

电压互感器熔断器熔断分析变电站的电压互感器是电力系统不可缺少的电气设备，其作用是为测量仪表、计量及保护装置提供电源。

运行中，站内电压互感器的一、二次熔断器经常发生熔断现象。

电压互感器一旦不能正常工作，不仅可能会少计量电能量，使保护失去电源造成断路器拒动或误动，还可能导致无法实现二次监控等问题，直接威胁着电网安全运行。

如果电压互感器熔断器配置不合适，或接地电流过大、时间过长，往往还可能造成电压互感器烧毁。

标签：电压互感器;熔断器;熔断电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。

了解高压熔断器熔断原因，根据现场情况正确处理、从根本上解决电压互感器一次保险熔断问题，以保证电网的安全运行。

一、电压互感器熔断器熔断现象电压互感器本身阻抗很小，二次繞组匝数多，而且导线细，所以要求二次侧不能带太大的负荷，一旦二次侧发生短路，电流将急剧增长而烧毁线圈。

因此，电压互感器的一次侧接有高压熔断器保护，二次侧装设熔断器或自动开关保护，二次侧可靠接地，以免在一、二次绝缘损毁时，二次侧出现对地高电压而造成设备损坏、设备壳体带电、人身触电等事故的发生。

（1）站内电压互感器一次熔断器熔断大多是由于系统故障引起，故障时会出现：（1）监察系统报警，并有“电压回路断线”“母线接地”“电压异常”等信号;（2）绝缘监察表熔断相电压指示降低。

（2）站内电压互感器二次熔断器熔断大多是由于二次回路短路引起，故障时发出“电压回路断线”信号，Ⅰ段（或Ⅱ段）“计量电压回路消失”，表计指示熔断相基本为零，其它两相指示不变，有功、无功功率表指示下降，电能表变慢。

二、电压互感器高压熔断器频繁熔断的原因2014年12月24日15∶26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。

通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。

10kV电压互感器高压熔断器熔断原因分析及解决措施摘要：电压互感器作为变电站中保护和计量的主要设备，在运行中起着至关重要的作用。

其电压互感器高压熔断器频繁熔断不仅造成了经济损失，而且也影响正常的保护和计量工作，成为电网安全运行的隐患。

本文先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后结合变电站现场发生的PT 熔断器熔断现象，通过理论分析，对变电站PT熔断器熔断现象的根本原因做出解释，为今后可能出现的类似问题提供参考和借鉴。

关键词:电压互感器;铁磁谐振;高压熔断器熔断;解决措施1电压互感器的作用1.1 把一次回路的高电压按比例关系变换成100V或更低等级的二次电压,监视母线电压及电力设备运行状况,并提供测量仪表、继电保护及自动装置所需电压。

1.2 将一次侧的高电压与二次侧工作的电气工作人员隔离,且二次侧接地,确保二次设备和人身安全。

1.3 使二次回路可采用低电压控制电缆,且使屏内布线简单,安装、调试、维护方便,可实现远方控制和测量。

2电压互感器损坏及高压熔断器熔断的危害2.1 对变电设备的危害:一般情况下,系统中最常发生的异常运行现象是谐振过电压。

虽然谐振过电压幅值不高,但可长期存在。

尤其是低频谐波对电压互感器影响的同时可能会危及变电其它设备的绝缘,严重的可使母线上的其它薄弱环节的绝缘击穿,造成严重的短路事故甚至大面积停电事故。

2.2 对运行方式的影响:出现电压互感器烧坏及高压熔断器熔断现象后,如不能马上修复,将导致母线不能分段运行。

2.3 降低供电可靠性和少计电量:若电压互感器损坏或高压熔断器熔断,则无法准确计量,直接造成电量损失或计量不准确。

同时保护电压的消失将严重危及供电设备的安全运行。

3高压熔断器熔断的常见原因在实际运行中,电压互感器高压熔断器经常会发生熔断现象,其原因主要有以下几种:3.1 系统运行环境变化,出现危及系统安全运行的铁磁谐振,引起电压互感器一、二次侧熔断器熔断。

龙源期刊网
电压互感器（PT）高压熔断器两相熔断原因及分析
作者：于海云于俊涛许立田
来源：《中国科技博览》2013年第13期
中图分类号：tm586 文献标识码：A 文章编号：1009-914X（2013）13-0016-01
2010年3月15日，天津市引滦潮白河泵站35KV变电站2#主变，带6KVⅠ段Ⅱ段投入运行（一次电压35KV，二次电压6.3KV）。

投入运行后，2#主变后备保护模块F60显示6KVⅡ段电压A相和B相故障，红灯亮，6KVⅠ段正常。

中央控制室操作员站一次系统图6KVⅠ段、Ⅱ段显示的电压数据如表1：
根据上表电压数据对比判断，6KVⅡ段PT高压侧A相和B相熔断器熔断。

分析如下：
一、相电压
1）、C相电压
2）A相电压和B相电压
二、线电压
1）熔断器熔断的A、B相间的线电压为0；
2）其它两相线电压低于正常线电压很多；
3）辅助线圈开口三角的电压
结论：PT高压熔断器两相熔断，开口三角的绝缘监察继电器不能动作报警，只能由微机监控系统显示的电压数据和安装在控制柜的电压表数据观察判断。

也再次提醒专业技术人员，必须牢记安全操作规程：电压互感器（PT）二次绝对不允许短路。
