变压器并列负荷分配系数（原创实用版）目录一、变压器并列运行的必要条件1.变比相等2.联结组序号相同3.两台变压器容量比不超过 3:1二、变压器并列运行的负荷分配计算公式1.设定变压器 1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S122.设定变压器 2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S223.设定它们所带的总的负荷为 S，则按下式计算：S1 S2 S（S12 / S1）/ （S22 / S2）U2 / U1三、变压器并列运行的优点1.增加供电可靠性2.提高运行效率3.减少设备投资四、变压器并列运行的注意事项1.变压器短路电压相同2.接线组别不同会产生电压差，引起循环电流3.容量不同的变压器负荷分配不平衡，运行不经济正文在电力系统中，为了满足负荷需求、提高供电可靠性和运行效率，常常需要将多台变压器并列运行。
在并列运行过程中，如何合理分配负荷以降低损耗、保证运行安全，是需要重点关注的问题。
下面我们将详细介绍变压器并列负荷分配的相关知识。
一、变压器并列运行的必要条件1.变比相等。
变压器变比不同，二次电压不等，会在二次绕组中产生环流，占据变压器的容量，增加变压器的损耗。
因此，变比应控制在一定范围内，差值最多不超过 0.5%。
2.联结组序号相同。
接线组别不同在并列变压器的二次绕组中会出现电压差，从而在变压器的二次侧内部产生循环电流。
因此，要求并列运行的变压器联结组序号相同。
3.两台变压器容量比不超过 3:1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
因此，要求并列运行的变压器容量比不超过 3:1。
二、变压器并列运行的负荷分配计算公式在实际运行中，负荷分配的计算是非常重要的一个环节。
设定变压器1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S12；设定变压器2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S22。
它们所带的总的负荷为 S，则按下式计算：S1 / S2 = S12 / S1 / (S22 / S2) / U2 / U1通过上述公式，可以计算出各变压器的负荷分配比例。
简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。
在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。
本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。
一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。
在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。
电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。
二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。
在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。
当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。
在选择并列运行的变压器时，需要保证它们的相位序列一致。
2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。
在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。
当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。
在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。
3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。
短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。
当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。
在选择并列运行的变压器时，需要确保它们的短路阻抗一致。
4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。

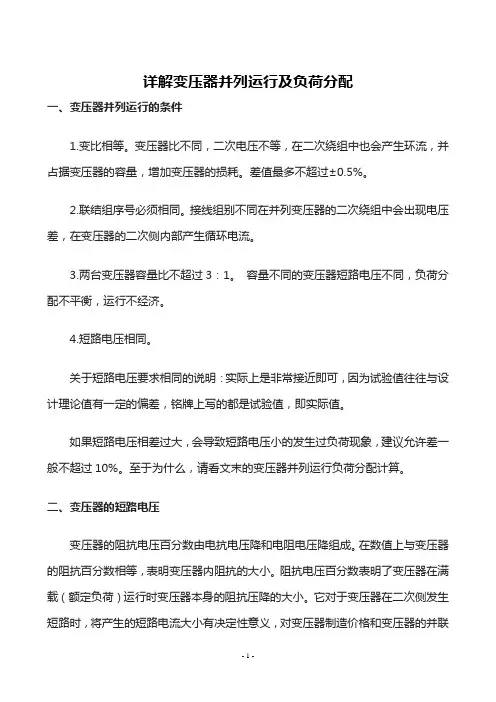

变压器并列运行及负荷分配的计算Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一、变压器并列运行的条件是什么？1.变比相等。
变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。
差值最多不超过±0.5%。
2.联结组序号必须相同。
接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。
3.两台变压器容量比不超过3：1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
4.短路电压相同。
关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。
如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。
至于为什么，请看文末的变压器并列运行负荷分配计算。
二、什么叫变压器的短路电压？这里要先说一下变压器的阻抗电压变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。
在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。
阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。
它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
此数值在变压器设计时遵从国家标准。
阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。
我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。
再说变压器的短路电压变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。
实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。
同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。
在发电厂和变电所中，变压器是重要电气设备，为了提高供电的可靠性和灵活性，减少能量损耗，保证经济运行，通常将二台或数台变压器一次侧以及二次侧同极性的端子之间通过同一母线分别互相连接的方式来运行。
其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电;或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不间断供电，提高供电的可靠性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
但是，变压器并列运行应同时满足下列条件：①变压器变比相同(允许有±0.5%的差值);②变压器的短路电压相等(允许有±10%的差值);③变压器的接线组别相同。
除满足以上三个条件外，对于并列运行变压器容量比一般不超过3:1。
2 变压器并列运行条件分析(下面结合某一变电站进行分析)2.1 某一变电站两台变压器技术参数及电气主接线：变压器的技术数据变压器分接开关各档位对应表2.2 不满足变压器并列运行条件分析2.2.1 变压比不同时的变压器并列运行分析当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。
当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic。
变比相差越大，产生环流也越大，影响变压器容量的合理利用，所以并列变压器变比相差必须限制在0.5%之内。
式中:ZdL1、ZdL2分别为两台变压器的短路阻抗;Ue1、Ue2分别为两台变压器的二次额定电压;若两台变压器中第二台的容量大，即Ie2>Ie1式中UdL1、UdL2分别为两台变压器的短路电压以上述变电站为例：设1#主变档位为I档，2#主变档位为I档：由于S1=S2=6300KVA则因此上述变电所两台主变变比不等时，产生环流以上计算可知，上述两台变压器变比不等相差2.5%时，产生环流可达额定电流的17.8%。
变压器并列运行负荷分配计算公式变压器并联运行是为了满足大负荷情况下的供电需求，即通过多台变压器共同供电，以提高供电能力和可靠性。
在进行负荷分配计算时，我们需要考虑变压器的额定容量、负载率、电压比等因素。
我们需要明确变压器的额定容量。
额定容量是指变压器连续运行时所能输送的最大功率。
在计算负载分配时，我们需要将所有并联运行的变压器的额定容量相加，得到总容量。
我们需要考虑变压器的负载率。
负载率是指变压器当前实际负载与额定容量之比。
在实际运行中，变压器的负载率会随着负载的变化而变化。
负载率的计算方法为：负载率=实际负载/额定容量*100%。
在进行负载分配时，我们需要根据变压器的负载率进行合理的分配，以保证每台变压器的负载在安全范围内运行。
我们还需要考虑变压器的电压比。
电压比是指变压器的输入电压与输出电压之比。
在并联运行时，变压器的电压比应保持一致，以确保负载分配均匀。
如果变压器的电压比不一致，将会导致负载分配不均，影响供电质量。
在实际应用中，我们可以根据以上因素，结合以下公式来计算变压器的负载分配：负载分配比例= （变压器1的额定容量/总容量）*（变压器1的负载率/所有变压器的负载率之和）其中，变压器1的负载分配比例表示变压器1所分担的负载比例。
通过以上公式的计算，我们可以得到每台变压器所分担的负载比例。
根据负载分配比例，我们可以进一步计算每台变压器实际承载的负载。
在实际应用中，我们还需要考虑变压器的容量限制。
如果某台变压器的负载已经达到或接近额定容量，我们需要对负载进行调整，以避免超负荷运行。
除了以上的计算方法，还需要注意以下几点：1. 在进行负载分配计算时，应考虑负载的稳定性和可靠性。
负载分配应合理，避免某台变压器长期承担过高的负载，以免影响变压器的寿命。
2. 在实际运行中，应及时监测变压器的负载情况，根据实际情况进行调整。
如果某台变压器的负载过高，可以通过调整负载分配比例或增加变压器数量来进行负载均衡。
变压器并列运行的四个基本点说到变压器并列运行，这就像把两台车放在一起开一样，得考虑的事情不少。
要是你把两台车绑在一起，结果没协调好，那就是两辆车各自跑各自的，结果可想而知。
所以，变压器并列也得考虑这四个基本点，让它们跑得顺畅又稳定。
接下来，我们就来聊聊这四个点，看看怎么让变压器们合作无间。
1. 变压器的容量1.1. 首先得说说变压器的容量。
这就像你家电器的功率一样，如果你家里有一台大功率的电视，那你就得保证你的插座能承受得住。
变压器也是一样，并列运行的时候，每台变压器的容量得合适，不能有太大的差异。
想象一下，你的两台变压器就像两个人一起搬东西，如果一个人特别强壮，而另一个人刚刚好，那肯定得考虑怎么协调，才能让工作轻松点，不然一会儿你就会发现，有的变压器干得特别累，而另一个却闲得很。
1.2. 还要考虑到容量的冗余。
简单来说，就是要留一点儿“余地”，万一某个变压器出了点问题，另一个可以顶上，这样才能保证系统的稳定性。
如果两台变压器都差不多负荷，那一旦出现问题，就容易让整个系统陷入麻烦。
2. 电压和相位2.1. 电压和相位的问题也不容小觑。
想象你在聚会上跳舞，如果每个人的节奏都不一样，那跳起来肯定很尴尬。
而变压器也是一样，电压和相位得匹配好。
电压就是“电的力度”，相位就是“电的节奏”，如果两台变压器的电压和相位不同，就会影响到整个系统的稳定性。
2.2. 确保电压和相位匹配，最简单的方法就是在并列前先进行测试。
通过测试可以确认变压器们能否在同一个节奏下运行，保证不会因为不同步而导致系统出问题。
3. 负荷分配3.1. 负荷分配的原则就是要公平。
想象你在和朋友一起搬家，如果每个人都能均分任务，那自然一切顺利；要是一个人搬重物，另一个人只搬轻的，那就不太公平了。
变压器并列时，也是要合理分配负荷，确保每台变压器都能承担起相应的负荷，这样才能保证整个系统的稳定运行。
3.2. 不同变压器之间的负荷分配，得根据实际情况来调整。
风电汇集站变压器并列运行分析摘要:随着电网安全稳定运行要求日益提高及电力变压器要考虑的运行经济性和合理性，常常采取将两台或多台变压器并列运行或解列运行。
关键词:变压器；并列【前言】变压器并列运行的主要意义在于可提高供电的可靠性，当某台变压器发生故障时，此时并列运行的其他变压器还可以继续保持供电；提高运行的经济性，调度可以根据负荷的变化投切部分变压器以减少电能损耗，提高运行效率，从而提高运行的经济性；可以分期安装，如变电站的负荷是逐渐增加的，相应可以遂年根据需要安装并列变压器，从而减少初次投资，充分发挥资金的经济效益；有利于安排变压器的检修。
一、变压器并列运行的条件变压器并列运行时，理想的运行情况是：变压器已经并列运行而没有带负荷时，各变压器与单独空载运行时一样，只有空载电流，各变压器之间没有环流存在：当带上负荷以后，各变压器能够按其容量的大小从成比例地分配负荷，及大容量的变压器多分担负荷，小容量的变压器少分担负荷。
为达到上述理运行情况，并列运行的变压器必须满足下列条件：1 变压器应联结组标号相同；2 变压器的电压比应相等，其电压比最大允许相差±0.5％；3 变压器阻抗电压百分比应相等，允许相差不超过±10％；4 变压器容量比不超过3:1。
二、风电汇集站两台三绕组变压器并列运行情况分析大唐托克逊风电场220kV 1号主变于2011年6月投入运行，主变型号SFSZ10-K-180000/220，投运后中压侧一直空载运行。
220kV 2号主变于2013年5月投入运行，主变型号SFSZ10-K-180000/220，投运后带110kV、220kV运行，由于电网稳定需求，托克逊风电场1、2号主变中压侧于2014年7月17日19:50分经110kV母联断路器同期并列运行。
当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。
当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic。
两台变压器并列运行电容补偿概述及解释说明1. 引言1.1 概述在电力系统中，变压器是起到重要作用的设备之一。
它们用于将高电压输送到远距离，并将其转换为用于家庭、工业和商业用途的低电压。
然而，在某些情况下，单个变压器无法满足电力需求或保证系统的稳定性。
为了解决这些问题，我们可以采取两台变压器并列运行的方式，并通过电容补偿技术来实现更好的效果。
1.2 文章结构本文将首先介绍两台变压器并列运行的原理和机制。
接着会详细解释电容补偿技术在此种场景下的作用以及实施方法。
最后，我们将展示一些变压器并列运行场景应用实例并对电容补偿技术进行深入解析，同时评估其优缺点和提供安全注意事项。
1.3 目的本文旨在说明两台变压器并列运行电容补偿的概念、原理及应用。
通过深入剖析该技术，读者将能够全面了解其工作机制以及应用中需要注意的事项。
同时，在文章结尾我们也将提供对未来发展的展望和建议，以促进该技术的进一步研究和应用。
请继续完成接下来的章节内容。
2. 两台变压器并列运行电容补偿2.1 变压器并列运行原理在某些工业场合，需要将两台或多台变压器进行并列运行以满足大功率需求。
变压器并联运行的原理是通过将两个变压器的低压绕组和高压绕组分别连接在一个公共母线上，使其电气参数保持一致，并能够同时输出电能供给负载。
2.2 电容补偿的作用由于电源系统中存在着许多非线性负载，例如整流设备、电弧炉等，这些非线性负载会引入谐波电流进而影响电力系统的正常运行。
为了减少谐波对变压器和其他设备造成的不利影响，需要采取相应措施进行补偿。
而电容补偿就是其中一种常见且有效的方法。
电容补偿通过在并联运行的变压器之间串联安装适当容量的电容器来提供无功功率，在一定程度上抵消了负载引起的谐波电流，并改善了系统功率因数。
通过引入合适的无功补偿，可以减小传输损耗、提高系统效率、改善电压质量，从而提高电力系统的稳定性和运行可靠性。
2.3 实施电容补偿的方法实施两台变压器并列运行电容补偿主要包括以下步骤：首先，对并联运行的变压器进行详细的参数测量和分析，确定各项电气参数，并确保两个变压器之间的电气参数基本一致。
