(砂辊米机)VTA7C-C中文说明书

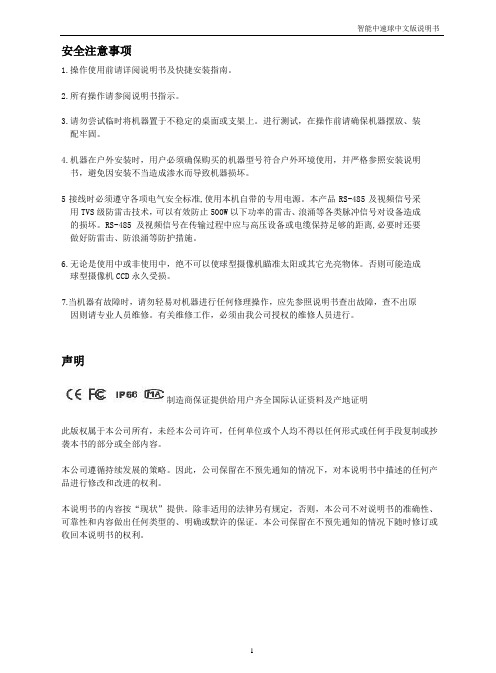

安全注意事项1.操作使用前请详阅说明书及快捷安装指南。

2.所有操作请参阅说明书指示。

3.请勿尝试临时将机器置于不稳定的桌面或支架上。

进行测试，在操作前请确保机器摆放、装配牢固。

4.机器在户外安装时，用户必须确保购买的机器型号符合户外环境使用，幷严格参照安装说明书，避免因安装不当造成渗水而导致机器损坏。

5接线时必须遵守各项电气安全标准,使用本机自带的专用电源。

本产品RS-485及视频信号采用TVS级防雷击技术，可以有效防止500W以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏。

RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。

6.无论是使用中或非使用中，绝不可以使球型摄像机瞄准太阳或其它光亮物体。

否则可能造成球型摄像机CCD永久受损。

7.当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。

有关维修工作，必须由我公司授权的维修人员进行。

声明制造商保证提供给用户齐全国际认证资料及产地证明此版权属于本公司所有，未经本公司许可，任何单位或个人均不得以任何形式或任何手段复制或抄袭本书的部分或全部内容。

本公司遵循持续发展的策略。

因此，公司保留在不预先通知的情况下，对本说明书中描述的任何产品进行修改和改进的权利。

本说明书的内容按“现状”提供。

除非适用的法律另有规定，否则，本公司不对说明书的准确性、可靠性和内容做出任何类型的、明确或默许的保证。

本公司保留在不预先通知的情况下随时修订或收回本说明书的权利。

目录1、产品概述 (3)2、技术指标 (3)3、基本设置 (4)3.1球型摄像机地址、传输速率、通讯协议设置 (4)3.1.1球型摄像机通讯地址设置 (4)3.1.2球型摄像机通讯协议设置 (4)3.1.3球型摄像机传输速率设置(波特率设置) (5)3.2RS-485总线匹配电阻的设置 (5)4、球型摄像机的基本功能 (6)4.1监控目标跟踪 (6)4.2设置/调用预置位* (6)4.3自动巡视组的应用* (6)4.3.1设置巡视组 (6)4.3.2启动巡视组 (6)4.4自动扫描功能 (6)4.4.1 A-B两点扫描 (6)4.4.2 360度连续扫描 * (6)4.5运行速度与焦距的自动匹配技术 (7)4.6自动翻转功能 (7)4.7球型摄像机功能控制 (7)4.7.1变焦控制 (7)4.7.2聚焦控制 (7)4.7.3光圈控制 (7)4.8断电记忆功能 (8)4.9球型摄像机自动归位功能 (8)5、摄像机OSD菜单设置 (8)6、球型摄像机选配功能※ (9)6.1报警联动功能 (9)6.2字符叠加功能 (9)7、通信协议 (9)8、地址编码对应表 (9)9、简易故障排除表 (15)*表示在默认协议下所具备的功能，在其它协议下操作方式可能不同.※代表选配功能，根据用户的需求而定.1、产品概述球型摄像机为内置自带变焦镜头的高性能数字信号处理（DSP）摄像机，它集万向变速云台和数字译码器于一体的高科技监控产品。

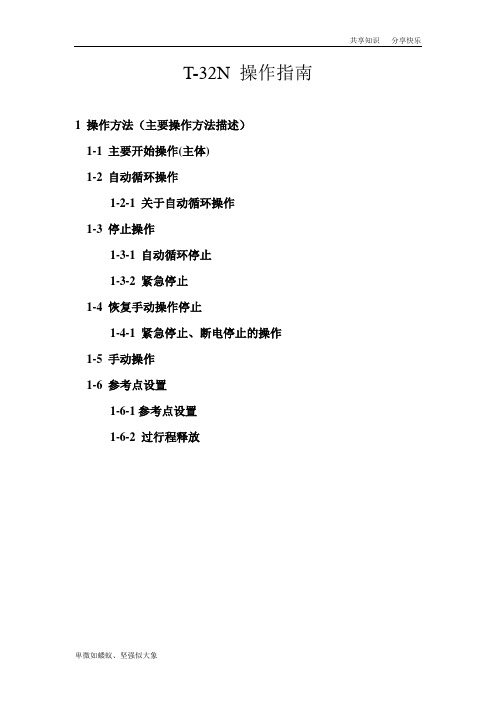

T-32N 操作指南1 操作方法（主要操作方法描述）1-1 主要开始操作(主体)1-2 自动循环操作1-2-1 关于自动循环操作1-3 停止操作1-3-1 自动循环停止1-3-2 紧急停止1-4 恢复手动操作停止1-4-1 紧急停止、断电停止的操作1-5 手动操作1-6 参考点设置1-6-1参考点设置1-6-2 过行程释放1.操作方法（主要操作方法描述）本章对机床的控制操作过程进行解释机床是通过主操作面板和子操作面板的设置来运行的。

通过操作面板上的按钮、选择开关、指示灯和颜色显示等可以对机床进行详尽的控制，也可以通过个人电脑来执行CNC操作、程序编辑和设定以下为一些常用电器设备的缩写ST 位置MSB 主操作面板SB 子操作面板CAB 控制柜PB 按钮SS 选择开关LS 极限开关PRS 临近开关PS 压力开关SOL 螺线管*L 灯1）打开压缩空气的供给开关2）确认电气柜上的“CB”和“CP”的开关处于“ON”位置3）将控制柜上的主操作电源拧至“ON”位置4）检查每个操作面板上的电源开关指示灯亮5）释放主操作面板上的紧急停止按钮6）设置主操作面板上的电源选择开关位于“ON”位置7）释放子操作面板上紧急停止按钮8）关闭绗磨机上的安全保护9）按紧急停止重新设置开关。

当紧急停止重新设置通过时，灯将变亮10）按主操作面板上的主开始开关。

（主气压、液压泵、润滑油泵和冷却单元将开启）按以下步骤来执行自动循环1)执行1-1中主开始操作步骤2)在手动模式下将每个装置调到它们的初始位置。

检查主操作面板上的原始位置灯。

（务必确认关闭进出活动护罩门）3)设置冷却选择开关为“ON”4)在主操作面板上设置自动模式。

检查自动开始OK灯。

如果这个灯没有亮，重新以手动模式设置装置的原始位置5)按自动开始按钮开始自动循环。

当自动循环开始后，主操作面板上的循环开始灯和信号塔上的绿灯将变亮。

以上就是执行自动操作的全部步骤1-2-1 关于自动循环机器的加工零件的进入和取出都是靠手动来完成的。

全自动c型钢机操作方法
操作全自动C型钢机的方法如下：
1. 将材料（比如C型钢）放置在机器的进料位置。

确保材料的固定和平整。

2. 调整机器的参数，包括刀具的位置、刀具的压力和切割速度等。

根据材料的类型和要求，合理地调整这些参数。

3. 打开机器的电源，并启动主机。

根据机器的操作界面或操作面板上的指示，选择相应的加工程序。

4. 按下开始按钮，开始机器的自动加工过程。

在加工过程中，可以通过监控屏幕或操作界面上的指示来监控机器的工作状态。

5. 在加工过程中，如果发现异常情况（比如卡料或刀具损坏等），可以通过急停按钮停止机器的运行，并及时处理异常情况。

6. 加工完成后，关闭机器的电源和主机，并清理加工过程中产生的废料和切屑。

请注意，以上操作方法是一般的指导，具体操作步骤可能会因机器型号和使用说明的不同而有所差异。

在操作之前，请务必先阅读并熟悉机器的使用说明书，并
按照操作说明进行操作。

另外，为了确保安全，操作人员应该经过培训并戴上防护设备。

C型钢全自动切断操作说明书核心提示：ESC当前长度清零键；ALM当前棵数清零键；↓画面下翻键；↑画面上翻键；ENT数据确认键；CLR数据清除键；0-9数字直选键；手动时可执行各种调试动作。

一、按键说明：ESC当前长度清零键；ALM当前棵数清零键；↓画面下翻键；↑画面上翻键；ENT 数据确认键；CLR数据清除键；0-9数字直选键；手动时可执行各种调试动作。

二、操作指导情况1：当有“首端到中孔长度”小于“锯口到中模距离”或“首端到边孔长度”小于“锯口到边模距离”时，要先把C型钢走到中模上，把所有数据设置完毕，然后按一下齐头键，此时当前产量会有数据显示，再次按下“飞锯启动”“油泵启动”“自动启动钮”。

机器开始工作，齐完头后停止，再按下“自动启动按钮”后，机器正式工作。

情况2：当“首端到中孔长度”大于“锯口到中模距离”，并且“首端到边孔长度”大于“锯口到边模距离”或没有冲孔时，直接把C型钢走出锯口，按下“飞锯启动”“油泵启动”，再一直按住“锯断”钮，把C型钢切断齐头，然后再一直按住“飞锯返回”钮，把飞锯退回上限位。

把所有数据设置完毕，再按下“自动启动按钮”后，机器正式工作。

三、操作举例：手动操作手动画面时按照屏幕显示操作，所有操作均为点动功能。

前进功能只在模具和飞锯退回上限时才起作用。

自动操作：假如锯至中模是400mm，锯至边模150mm。

例1：4米3的C型钢21棵，不冲孔。

开机按住“前进”钮直接把C型钢走出锯口，按下“飞锯自动”“油泵启动”，再一直按住“锯断”钮把C型钢切断齐头，然后再一直按住“飞锯返回”钮，把飞锯退回上限位。

按一下SET键生产任务后面的长度数字反色，并且闪烁。

再依次按4、3、0、0输入，长度单位是毫米，按ENT键确认，长度变成4300mm，同时后面数字（棵数）反色闪烁，按一下CLR键，数字变成0，并停止闪烁，依次按2、1，然后按ENT键确认。

分别按ESC键清零当前长度，按ALM键清零当前棵数。

配料机使用说明书目录1.简介和快速入门 (1)2.控制器面板及按键说明技术规格 (6)3.校称操作 (10)4.配方管理 (13)5.配置参数管理 (17)6.落差管理 (25)7.自动配料操作 (27)8.维护调试与常见问题 (33)9.控制器后面板说明与接线 (38)10.功能特点和技术规格 (43)11.售后服务和联系方式 (47)简介和快速入门本章用于帮助用户快速入门，详细说明请参考后面章节。

1.简介YT1200C配料控制器是专为建筑机械中各种配料系统设计。

该控制器采用了工业级微处理器和24位高精度A/D转换芯片设计，全数字处理技术。

整机设计先进，功能强大。

具有以下主要特点：测量精度高，配料准确控制4路上料，2路卸料（或者5路上料，1路卸料）永久储存九种配方，掉电不丢数据全数字式校准和设定，操作简单易用，准确可靠。

具有输入输出自检功能，并能够检测传感器故障，特别易于维护。

特别设计的过压过流和防雷保护，保障仪表适应工地恶劣环境，可靠工作。

操作简单，抗干扰能力强，各种状态数据自动保存，工地电源不稳定或突然断电也能正常运行，不丢数据，不用维护，可靠耐用。

2.状态说明YT1200C配料控制器分为“手动”和“自动”两个基本状态，“手动”状态用于各项参数设置。

“自动”状态下，控制器按照配方执行自动配料工作。

两种状态通过控制器面板上按键切换，或按遥控盒的“启停”按钮切换。

“手动”状态的显示：状态标志显示字母“C”表示当前是手动称重状态。

该处在设定配方时显示“PF”，校准时显示“JF”，设置参数时显示“F”，查看落差时显示“L”。

第二行显示当前使用的配方信息，滚动显示该配方对应的四种物料的用量定值。

“自动”状态的显示：显示窗的第一行显示已配制罐数，和称量斗的当前称重值。

（在“自动”状态下可以按“复零”键将配制罐数清零）。

第二行上料时显示使用的配方序号，当前正在上料的物料序号，和当前该物料的实际用量。

如果是卸料，第二行则显示配方号和卸料方向。

中粮（宁夏）米业制米车间设备操作规程及注意点为了生产安全优质产品，创造最佳经济效益，特制定下列设备操作规程及注意点，用于指导车间员工的现场操作，精心合理使用设备，最终达到安全、稳产之目的。

一、中粮（宁夏）米业制米车间工艺流程：立筒仓流量秤平面回转筛去石机砻谷机谷糙分离机厚度机皮带输送机米机白米筛抛光机色选机白米筛长度机配米仓抛光机色选机溜筛成品包装二、生产线概况：生产线分为A、B线，其中A线产能是100T/D，一般加工精品小包装米，B线产能是200T/D,一般加工普通包装大米。

宁夏米业年加工水稻达11万吨，是中粮集团投资建设的我国西北地区最大的现代化大米加工企业。

三、稻米比例简介：100公斤水稻砻谷80-82公斤糙米碾米70-72公斤白米白米整理及色选65-68公斤成品白米（以上为通常情况下的数据）四、大米加工总体准则：1、注意安全，安全为了生产，生产必须安全；2、确保质量，消除各环节中任何影响产品质量之因素；3、流量均衡，爱惜设备；精心操作，高产稳产。

五、各设备操作规程及注意点： 1、平面回转筛：工作原理：利用物料粒度及重力的不同，除去水稻中的大杂、小杂、轻杂。

工作过程：有两层配以不同筛孔的筛面组成，第一层筛面去除大杂，第二层筛面筛除小杂，再经过吸风分选出轻杂，最终得到干净水稻。

操作规程：A 、流量均匀；第一层筛面如有杂草堆积，必须及时人工扫除； B 、垂直吸风道风量调节适当，最大限度除去轻杂和草梗。

注意要点：A 、筛面大杂的及时除去：第一层筛面，除去水稻中的大杂第二层筛面，除去水稻中的小杂2、去石机：(SGA10B)及时除去大杂，否则筛面堵塞，影响筛理效果第一层鱼鳞筛面二次去石用风机，利用风门可调整风量大小二次去石口，最终石子由此处去除第二层鱼鳞筛面,由此粗选出的石子糙米等混合物到二次去石筛面进一步精选出石子工作原理：利用比重不同原理，去除水稻中的石子、土块。

工作过程：由两层去石筛面和二次去石筛面构成，两层去石筛面去除的石子和糙米、水稻等到二次去石筛面进一步选别，最终除去石子。

湖南双峰劲松碾米机使用说明1. 确认设备及配件•1台湖南双峰劲松碾米机•电源线•磨石•铰刀•碾米机面板2. 检查设备在使用湖南双峰劲松碾米机之前，需要先仔细检查设备是否完好无损。

包括： - 碾米机表面是否有明显的划痕或损坏 - 电源线是否破损 - 磨石和铰刀是否锋利若发现以上任何问题，请联系相关人员进行维修或更换。

3. 连接电源将电源线插入碾米机背面的电源插座，并插入电源插座，确保电源供应稳定。

4. 安装磨石和铰刀1.打开碾米机面板，找到磨石安装孔和铰刀安装孔。

2.将磨石插入磨石安装孔，确保插入牢固。

3.将铰刀插入铰刀安装孔，同样要确保插入牢固。

5. 调整碾米机参数1.打开碾米机面板，找到碾米机参数调节开关。

2.根据需要选择适当的碾米机参数，如糙米、细米、糙米级别。

6. 开始碾米1.将要碾米的稻谷倒入碾米机的料斗中。

2.打开碾米机电源开关，开始碾米。

3.碾米过程中，可根据需要适当调整碾米机参数，以获得所需的米粉细度。

7. 收集碾米1.在碾米机出口处放置容器，用于收集碾米。

2.确保容器位置正确，并避免碾米飞溅。

8. 完成碾米1.当稻谷完全碾米完毕后，关闭碾米机电源开关。

2.检查收集到的米粉，确保质量符合要求。

9. 清洁维护1.在使用完毕后，确保关闭碾米机电源开关，并拔掉电源线。

2.使用干净的湿布清洁碾米机表面，确保清除稻谷残留。

3.定期检查磨石和铰刀的磨损情况，若发现明显磨损，请及时更换。

10. 注意事项•使用湖南双峰劲松碾米机时，请务必遵守安全操作规程，避免发生人身伤害。

•配件更换时，请使用原装配件，确保设备的正常运行和使用寿命。

•遵循设备使用说明，严禁擅自拆卸或改装设备。

以上是湖南双峰劲松碾米机的使用说明，希望本文可以对用户在使用该设备时有所帮助。

如果在使用过程中遇到任何问题，请联系相关人员获取进一步的帮助和指导。

祝您使用愉快！。

镭射切割70CA/70CB/710CA操作手册匯出日期：2023-05-10修改日期：2023-04-111 1.适用机型本手册对70CA/70CB/710CA激光切割控制器做了详细的讲解说明：包括系统功能特性，系统配电说明，警报说明及处理机制等。

如想了解新代70CA/70CB/710CA配套软件CAD/CAM之功能，请参阅新代ProCAM使用手册。

如您想要了解本手册未尽之功能，请联系新代科技相关技术人员。

在使用本公司70CA/70CB/710CA切割控制器器之前，请详细阅读此手册，它将帮您更好的利用新代切割控制器各项功能。

如有疑问请致电新代科技：公司电话 (台湾)：03-6663553公司电话 (苏州)：*************另：由于本公司产品持续更新，功能更加完善强大，你在使用本手册有出入之处给您带来的困扰，我们深表歉意。

建议您定期至新代官网下载最新操作手册，谢谢••••••••••••••2 2.功能键与系统概论2.1 2.1 主画面介绍此页面为新代标准切割控制器操作画面A ：时间/日期B ：电容感测数值C ：加工状态D ：当前执行的加工档名E ：警报指示灯F ：软键盘开关G ：权限管理H ：系统功能键I ：加工监控仪表盘J ：图形模拟区域K ：激光切割功能键L ：输入框/输入范围提示M ：控制台N:加工辅助2.2 2.2 系统功能键树状图••••••••••••3 3. 操作流程说明新代激光切割系统提供完整的切割解决方案，操作流程简洁明了，并针对不同用户提供定制型的操作流程。

完整操作流程如下：（在机台调试ok ，轴向可以正常运动的情况下）1.PC cadcam新代切割PC CAD/CAM ，可以实现画图、排版、切割路径规划等通过汇入档案即可生成切割加工档2.汇入加工档案进入主画面→ F2 选档加工 → F3文件输入选择汇入的加工档，点击“拷贝”3.随动校正确认工件已放好进入主画面 → F3随动界面→点击启动矫正校正完成→更新资料，点击弹窗中的“是”，完成校正所有操作4.调节工艺参数进入主画面 → F4 工艺资料库修改当前加工档对应的工艺参数，修改完点击“存档”5.启动加工确认工件已经放好点击面板“光闸”点击启动按钮，进行加工••••1.2.3.4.5.4 4 功能说明4.1 4.1 操作员面板路径：F1操作员面板操作说明：此页面为操机人员页面，操机人员可以于此页面完成激光切割所需执行的动作画面说明：A ：时间/日期：显示当前日期与时间B ：电容感测数值：当前电容测高数值C ：加工状态：系统和激光器当前加工状态系统状态 : 未就绪、就绪、加工中...、暂停激光器状态: 镭射源未就绪、镭射源就绪、镭射加工中...D ：当前执行的加工档名E ：警报指示灯：有警报时，此区域红灯闪烁F ：软键盘开关：开启/关闭软件盘G ：权限管理：使用者登录窗口，不同使用者登录，将获得不同的使用权限H ：系统功能键：详见功能键树状图2.2，用于不同系统功能间的切换I ：加工状态仪表盘：显示加工时间，激光出光参数，机械坐标，绝对坐标，跟随状态单件加工时间: 显示加工时，该加工程序已执行之时间机械座标: 以机械原点来显示刀具现行位置，绝对座标显示随着轴向运动而变化，显示为机械座标方式绝对座标: 以程序原点〈指工件座标系〉来显示刀具现行位置，绝对座标显示随着刀具运动而变化，显示为绝对座标方式跟随高度: 工艺参数设置的跟随高度实际高度: 因工件翘曲等原因，实际的Z 轴的高度位置J ：图形模拟区域：显示当前加工图形，其线材颜色和所用工艺颜色对应，下方显示调用的工艺档材料、厚度，加工档的尺寸范围；K ：激光切割功能键：1.2.3.4.5.6.7.8.9.10.11.12.1. a.b.c.d.e.2.3.4.5. a. 启动：启动加工暂停：暂停加工，暂停后点击启动可继续之前加工走边框：按照切割区域最外围边缘走矩形轮廓，以便确定加工板材需要的大概尺寸和位置， 空跑：不开光、不开气、不开跟随，空走切割路径， 后退：断点定位后进行后退微调 断点定位：快速定位到断点位置 前进：断点定位后进行前进微调断点续切：快速定位到断点位置并开始切割 回零：回加工起始点回参考点：回到设定的参考点 回机械零：回机械坐标零点 停止：停止加工并复位L ：输入框/输入范围提示：显示当前输入内容M ：控制台下拉选单：选择所要使用的坐标系浮动坐标：将切割头停留点设定为工件坐标系原点工件坐标1：点击“设置”将当前点设定为工件坐标系工件坐标2：点击“设置”将当前点设定为工件坐标系工件坐标3：点击“设置”将当前点设定为工件坐标系工件坐标4：点击“设置”将当前点设定为工件坐标系加工速度：显示当前加工实际速度倍率设定：设定各运动倍率，当“4”快动按下时，快动倍率切换为寸动距离手动轴线控制：手动控制各轴按照相应的方向移动，点击中间快动按钮，可切换为步进模式，每次点击各轴向按钮按照设定的步进距离移动相应的距离点动出光：用于设定是否启用点动出光&出光时调用的工艺参数，此功能开启后，手动移动轴向将会下刀後再开光切割，松开轴向移动按钮将会停止开光切割并抬刀。

口袋卷边机Pocket Hemming Machine（MB2001B）使用说明书Instruction Manual常州智谷机电科技有限公司CHANGZHOU WISDOM &VALLEY ELECTRICAL TECHNOLOGY CO.,LTD在使用本设备之前请先阅读本使用说明书.Please read the operation manual of the touch screen interface before using the device 请将本使用说明书放在便于查阅的地方保管Please keep this operation manual of touch screen interface in convenient placeforreference2022.04.03版本信息/Version感谢购买IMB工业用缝纫机。

在使用此机器之前，请仔细阅读以下的说明，这样可以更好地帮到您了解此机器的相关操作。

这些说明是根据现行的条例明确阐述了正确的工作方法。

Thank you for purchasing this industrial sewing machine from IMBBefore using this automatic unit,please read the following instructions,which will help you tounderstand how the machine operates.These instructions illustrate the correct working methods to comply with current regulations.在没有得到IMB授权许可的前提下，此说明书的任何部分是不可以被复制或者转录的。

说明书的内容可能被修改，而不需预先通知。

No part of this manual may be copied or transcribed without requesting prior authorization from IMBThe contents of this manual may be subject to change without advance notification.我们将欣然接受各位提出的改进此说明书的任何建议和指示We are happy to receive suggestions and/or indications on ways we could improve this manual.本机介绍说明分为三部分，具体请参照《MB2001B-使用说明书》、《MB2001B-零件手册》、《MB2001B-触摸屏界面操作说明》。
