氢气循环干燥器操作说明1.系统的启动首先闭合控制柜内的总电源开关（S1），及闭合各个断路器，打开面板上控制电源开关（S2）。
此时控制柜电源接通，触摸屏依次显示启动画面和系统画面。
按系统画面中的启动，随后可按需要来选择观看画面。
控制柜面板中:（S3）为急停开关（S4）为手动加热开关（S5）为停磁力风机开关2.再生流量的调节系统启动后先将阀门F10全打开，调节阀门F6、F9使流量计保持在8-12范围内即可，正常运行时阀门F6调节后无需再调整。
3.系统运行时间及加热温度该程序控制周期为30小时，设定四步：其中Ⅰ系统再生即：干燥器Ⅰ加热时间为6.5小时，吹冷8.5小时，干燥器Ⅱ工作。
Ⅱ系统再生即：干燥器Ⅱ加热时间为6.5小时，吹冷8.5小时，干燥器Ⅰ工作。
两罐交替循环工作一次共计30小时即为一周期。
当上部温度到达290℃,中部温度到达150℃时，控制断加热。
当低于此温度时控制通加热，在再生阶段可反复加热多次。
如此反复循环。
系统设有报警功能，当系统出现故障温度超温时，将出现报警画面，立即将加热控制开关拨到关的位置。
看一下是哪个加热回路报警，先查看系统再生流量是否正常或检查该加热回路是否出现故障。
4、注意观察系统再生时的排水量在触摸屏模拟图画面中观察系统哪个罐体正处于再生加热过程，就注意看哪个罐体的冷却器下排水器的排水量。
其原理是：再生气经过冷却器,把微量水凝结下来,凝结后的水进入积水罐再从自动排水器排出,这样保证无氢气泄露。
5、停磁力风机运行的操作注意事项当露点过低时可选择停风机运行，把开关（S5）拨到关的位置，此时三通阀门F11得电再生气将回到发电机。
（三通阀门F11断电时再生气回泵前）还需要调节阀门F9、F10。
将F9全打开，调整F10使流量计保持在8-12范围内。
注意：无论何时开启磁力风机，阀门F13将自动先开20秒后，磁力风机再启动，磁力风机启动20秒后阀F13将自动关闭，这样保证磁力风机正常运行。
关于机组氢气湿度高的原因分析及处理我厂发电机为哈尔滨电机股份有限公司生产的QFSN4-600-2三相同步汽轮发电机。
发电机采用水-氢-氢冷却方式：定子线圈直接水冷，转子线圈直接氢冷，转子本体及定子铁芯氢冷，定子出线水内冷。
1. 氢气湿度对机组的影响正常运行中，对于氢气湿度的监视与控制对采用水氢氢冷却方式的发电机组有着重要意义，氢气湿度过高和过低均会影响到发电机组的安全运行。
a、发电机内氢气湿度过低，会引起其内部绝缘材料的收缩，造成固定结构的松弛，甚至会使绝缘垫块产生裂纹；b、发电机内氢气湿度过高时，一方面会降低氢气纯度，使通风摩擦损耗增大，冷却效果降低，频繁补排氢气，效率降低从而影响经济性；与此同时，还会降低定子绕组的绝缘强度（特别是达到结露时），使定子绝缘薄弱处发生表面爬电、闪络、相间短路等，而且还会使发电机转子护环产生应力腐蚀纹损并使裂纹快速发展，特别是在机组高负荷的情况下，应力腐蚀会使转子护环出现裂纹，而且会急剧恶化。
2.现象描述5月11日，发电机氢气湿度出现了缓慢增大的现象。
检查氢气干燥器已正常投入运行,氢气湿度仍由-11℃逐步上升,5月25日已最高至-1℃左右(同负荷下#1机组氢气湿度为-10℃左右),除湿效果显然很不理想.3.氢气湿度高原因分析影响氢气湿度的各个主要因素有发电机定冷水系统、氢冷器、密封油系统、补排氢系统、氢气干燥器等,对各因素进行详细分析如下:3.1 定冷水系统，氢冷器系统对氢气湿度的影响若发电机内部线棒、水接头、水盒等部位发生渗漏,将造成氢气湿度增大。
但定冷水压力低于氢压较多，定冷水系统压力稳定，可排除定冷水漏入的可能。
此外，氢冷器镍铜冷却水管破裂或存在沙眼、冷却水管与两端水箱的胀口质量不良，冷却器密封垫不严，也将发生冷却水直接与氢气接触，造成氢气湿度增大。
而氢冷器采用开式水冷却，开式水压较为稳定，各氢冷器入口的实际水压在0.28MPa左右，低于氢压较多，亦可排除氢冷器系统漏水导致发电机导致机组氢气湿度大的可能。
干燥器操作说明书
一、安全操作要求
1、本操作手册对干燥器的安全操作、维护和保养，以及操作人员的
安全要求有着严格的规定。
在使用干燥器之前，本指导书必须被操作人员
所熟知，仔细阅读和理解，按照正确的操作方法操作，确保操作人员的安
全并及时发现故障。
2、在使用过程中，请确保使用环境清洁、乾燥、良好的通风环境，
并且在干燥器处不得有易燃易爆物品。
3、使用前请仔细检查干燥器的各个连接部件，以免发生故障。
4、确保在操作前将电源插头插入电源插座，并确保正确地连接。
5、不要在干燥器上施加任何外力，以免损坏外壳。
6、严禁在运行中任意拆开干燥器，拆卸或装配部件，以免造成电击
或相关伤害。
二、启动、停止操作
1、启动操作
（1）打开电源插头，把开关拨到“ON”位置，仪表上显示“POWER”，说明已经启动。
（2）接着可以根据需要按照以下步骤进行操作：
①调整风量：按“风量”按钮，可以调整风量最大值，仪表上显示“F.LOW”，可以重复此过程，限制风量。
②调整加湿量：按“加湿量”按钮，可以调整最大加湿量，仪表上显示“H.MAX”，可以重复此过程，限制加湿量。

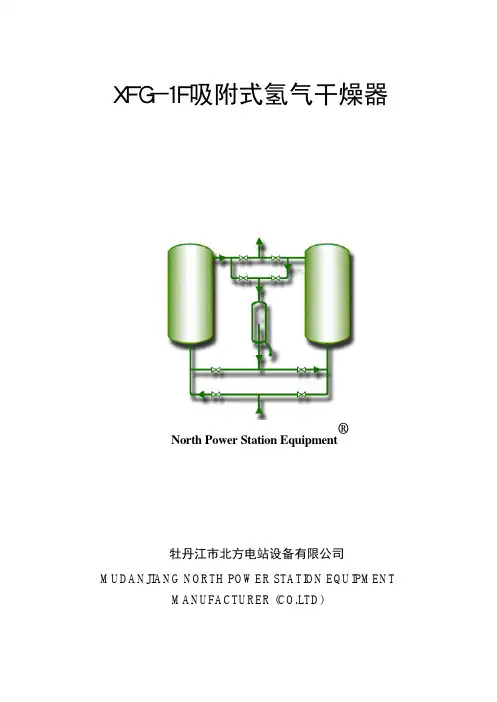

氢冷式发电机及氢站配套设备XFG-1F吸附式氢气干燥器使用说明书牡丹江市北方电站设备有限公司目录一、工作原理——1二、主要技术参数————2三、设备型号说明————3四、设备的安装————3五、设备启动前注意事项————4六、启动运行程序步骤————5七、设备控制箱的净化说明————7八、设备的净化过程————8九、人机界面按键使用说明————9十、设备的拆卸维护和安装————15十一、设备的预防性维护程序————17十二、附安装图、工艺流程图、运行记录表————19XFG-1F吸附式氢气干燥器使用说明一、工作原理XFG-1F型氢气干燥器是清除汽轮发电机内氢气中水蒸汽的专用设备。
氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝的吸收性能。
活性氧化铝是一种固态干燥剂，清除水分是将湿度高的氢气通过填满活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力，对绝大多数气体和水蒸气来说，使用活性氧化铝作为干燥剂主要是利用它的化学惰性和它无毒的特性。
当活性氧化铝吸收水分达到饱和后，它的“再生”可通过加热来清除自身的水蒸气，从而恢复它的吸收能力，并且活性氧化铝的性能和效率并不受重复再生的影响。
氢气干燥器中，利用埋入式的电加热器加热干燥剂使束缚的水分汽化，与此同时一股封装的氢气流过吸附层带走释放出的水蒸气，干燥剂恢复最初的特性，然后将氢气（含有水蒸气）冷却，冷凝水通过分离器排出，一般情况下，活性氧化铝的吸湿性能可通过加热的方式来完成它的再生，并可以重复进行。
干燥器本身有两个吸收塔，当其中一个吸收塔处于吸湿过程中，另一个则处于再生过程，所以干燥器能够连续的工作。
在预定的工作周期，控制器自动地控制着四通阀门，并把氢气流从已饱和的吸收塔自动的转换到完成再生过程的吸收塔中。
与此同时自动地将已吸湿饱和的吸收塔置于再生循环中，完全实现了设备的自动化工作。

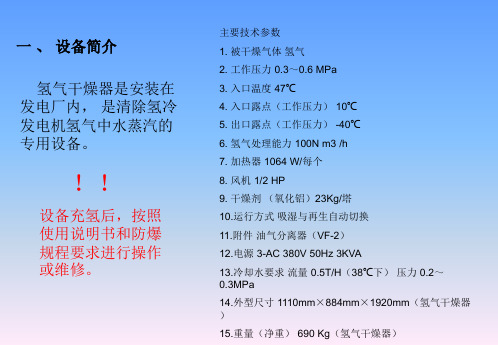

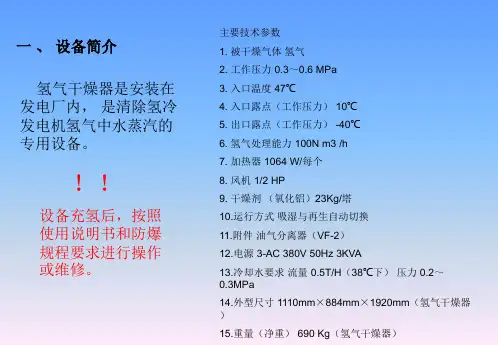

XFG-1F型氢气干燥器二、主要技术参数1、被干燥的气体——氢气2、冷凝方式：水冷、入口水温度在摄氏29℃以下3、冷却水流量：0.5t/h4、工作压力：0.6Mpa5、设计氢气流量：100Nm3/h6、出口氢气露点温度（工作压力下）小于-35℃7、加热器的温度调节器：设定在163℃8、电源：380V 3PH 50HZ9、加热器：1064瓦（每个）10、风机：0.5马力11、总功率：3.5KW12、干燥剂：氧化铝23kg/塔13、运行方式：自动运行14、外形尺寸：长1250*宽850*高1920（mm）15、设备重量：650kg16、适用于发电机功率：50～600MW。
目录安全总则 (2)1.0工作原理及流程 (3)2.0安装 (4)2.1位置 (4)2.2配管 (4)2.3电源及配线 (4)3.0运行 (5)3.1冷冻部分 (5)3.2吸附部分 (7)3.3电器及控制部分 (7)4.0维护 (9)4.1冷冻部分 (9)4.2吸附部分 (10)5.0常见故障及处理方法 (12)5.1冷冻部分 (12)5.2吸附部分 (14)安全总则◆组合式干燥器是带有压力容器的设备，工作压力必须在铭牌上标明的工作压力范围之内。
◆组合式干燥器在电力驱动下运行，请按国家电力标准进行安装。
◆在进行任何电气检修工作前，务必切断总电源。
◆在进行空气管路、阀件（冷凝水系统）检修前，务必泄放完该处空气压力。
◆在进行制冷管路阀件检修前，务必泄放完该处制冷剂。
◆请在安全模式下操作所有设备，并有专人负责。
1.0 工作原理及流程组合式干燥器是合理的将冷冻干燥器和吸附干燥器结合在一起，通过冷干器处理后的压缩空气，压力露点在5℃左右，含水量相当少约5.6 g/m3，温度比进口温度低约10℃，此时进吸附干燥器继续进行深层吸附。
因此组合式干燥器可以达到-60℃稳定的露点。
进吸附干燥器前已经通过冷干器将一部分水除去，减轻了吸附干燥器工作量，因此，吸附干燥器的切换时间可以延长，从而减少耗气量，延长吸附剂的使用寿命。
以上流程图只作参考。
本公司对产品不断研究、改进，保有变更权，流程更改恕不另行通知。
2.0 安装2.1位置1．组合式干燥器应安装在环境温度为2～40℃，四周通风良好、空气洁净的建筑物内。
当室内通风条件不良时，需在机房内安装换气排风设备；2．组合式干燥器与空压机之间应保持一定距离，以防止空压机产生的振动影响组合式压缩空气干燥器的正常运行；3．组合式干燥器应水平安装在平整的水泥地面上； 4．组合式干燥器在压缩空气系统中的布置可参考下图固体尘＜μ1m≤./01P P M w w 残余含油量固体尘＜μ2m ≤ /P P M w w2残余含油量组合式干燥器2.2 配管1. 注意压缩空气接入口和出口的接口位置是否正确；2. 组合式干燥器串接在气源系统中，最好在空气入口和出口之间并联旁路管道，中间设截止阀以供调试、维修时使用；3. 管径配置不要太小，尽量减少管路弯头，选用全开型阀门等，皆可减少压降，避免引起大的压降；4. 管道安装完毕后，最好能通入压缩空气，检查空气管道、法兰接口和排水器有无空气泄漏，若有泄漏，及时排除故障； 2.3 电源及配线1．应按铭牌上标定之电压、相数、容量配置电源，电源线勿使用太细； 2．电压波动范围不得超过额定电压的10%，其值如下：220V 时，电压的范围208-230V ； 380V 时，电压的范围342-418V 。
FGF吸附式氢气干燥器使用说明方案
一、产品介绍：
二、产品特点：
1.高效净化能力：采用高效吸附剂，可有效吸附氢气中的水分。
2.快速反应速度：吸附剂能够迅速吸附水分，使氢气迅速干燥。
3.可调节湿度：可根据不同需求调节干燥器中的吸附剂与水分的比例，实现不同湿度的干燥效果。
4.操作简单：配备直观的面板，易于操作和监测。
三、使用场景：
四、使用步骤：
1.将干燥器连接到氢气源。
确保连接紧固牢固，避免气体泄漏。
2.打开干燥器电源，确认电源指示灯亮起。
3.调节干燥器中的吸附剂与水分的比例。
一般情况下，当需要更干燥
的氢气时，应适当增加吸附剂的比例。
4.监测干燥器的工作状态。
可以通过观察面板上的指示灯、湿度计以
及压力计来了解干燥器的运行情况。
5.当干燥剂饱和时，需定期更换或者再生吸附剂。
根据实际情况，可
以将饱和的吸附剂放入烘箱进行再生，再次使用。
五、使用注意事项：
1.在使用过程中，应注意氢气的压力和流量，确保其稳定在安全范围内。
2.确保所有接口和管路的连接紧固，避免气体泄漏。
3.在更换吸附剂时，需小心操作，避免吸附剂的散落和损坏。
4.在使用和维护干燥器时，需遵守相关的安全操作规程，确保个人和设备的安全。
5.定期进行干燥器的检查和维护，保持其良好的工作状态。
六、故障排除：
1.若干燥器工作指示灯不亮，检查电源和电线是否接触良好。
