(完整版)钢筋保护层测定仪操作规程

钢筋保护层测定仪的操作是怎样的简介钢筋保护层测定仪，又称混凝土保护层测厚仪。

是一种用于测量钢筋混凝土中保护层厚度的设备。

在混凝土建筑和桥梁结构测试过程中，这种测量仪器具有非常重要的应用价值。

这篇文章将介绍钢筋保护层测定仪的具体操作流程以及操作中需要注意的一些事项。

操作步骤1. 准备工作在开始对钢筋保护层测定仪进行操作之前，需要准备一些必需的工具和准备工作。

工具和材料•钢筋保护层测定仪•电池（已充好电）•百分表或者千分尺•测试电缆•量具•接地导线•听诊器•皮尺准备工作•将测定仪放置于工作台上，确保稳固。

2. 执行操作步骤1: 设定零点将测试电缆连接到测定仪，钢筋表面打上标记。

用百分表或千分尺测量基准钢筋表面距测定仪顶部的距离，这个距离被称为“零点”。

步骤2：将测定仪垂直地放在钢筋上将测定仪垂直地放在钢筋上，在测定仪上按下启动按钮，该仪器将会自我校准。

校准完成后，请将仪器四周保持安静，等待数秒钟，此时，仪器已经完成了测量。

步骤3：记录测量结果并复测根据测定仪显示屏上显示的混凝土保护层的厚度记录结果。

这个过程可以在各种类型的混凝土结构上进行复测。

每次测量都需要重新设定零点，并且需要在不同的位置上进行复测。

3. 常见问题及解决方案问题1：测量结果不稳定如果测量结果不稳定，这可能是因为设定的零点不精确或钢筋的表面状态不好。

请仔细检查钢筋表面，确认表面平整、清洁，没有任何凸起或凹陷。

问题2：测量结果偏差大如果测量结果偏差很大并且不太可能由随机误差造成，可能是由于仪器错误或操作错误导致的。

在这种情况下，需要仔细检查设定零点和复测时的位置。

问题3：电池损坏如果测定仪中的电池已经损坏，请更换电池，但要注意电池规格。

应根据厂家提供的信息选择合适的电池规格。

结论钢筋保护层测定仪可以在不同类型的混凝土结构上进行测量，可以确保对混凝土的精确定量分析，减少人为误差。

在操作过程中，需要注意保持设备的稳定和准确，以确保获得更好的测量结果。

钢筋保护层厚度试验检测操作流程
一、主要仪器设备
1、准备设备：钢筋保护层测定仪、标准试验块、錾子、直尺、记号笔。

2、检查设备：检定证书、绿色标贴、标识卡；
二、试验前准备
1、混凝土表面应清洁、平整。

2、记录：钢筋牌号、品种、规格、钢保设计厚度及允许偏差；（是否有铁磁性原材料，是否有预埋件等。

）
3、按开，设备调零和预热。

4、选择测区：①对预测部位钢筋进行初步定位，在砼表面画图标记。

②每个测区至少含6根钢筋，每根钢筋2-3各测点；
③单个构件至少3个测区，间距≥2m。

三、试验步骤
1、按“确定”键进入主页面，→选中“厚度测试”，→按“确定”键，按“上下、左右”键填写直径。

→设置好直径后按“确定”键，等待wait字母消失方可进行检测。

注：当前钢筋上保护层厚度检测不出时，或者信号值明显变化却无法读取保护层厚度时，应当按“切换”键选择大量程进行测量。

2、每测点测试两遍，每次读取测试仪显示的最小值。

当设计值＜50mm时，两次测量的允许偏差为1mm，≥50mm时，允许偏差为2mm。

3、填写设备使用记录台账
4、检测结束，长按，设备关机，归位。

四、填写原始记录
五、计算步骤：
1、保护层厚度合格点率=保护层厚度合格测点数/测点数×100% 。

2、钢保厚度允许负偏差≥1.5倍时，厚度判断为初步不合格；应凿点检测。

3、钢保厚度允许负偏差＜1.5倍时，合格点率≥80%时，判断为合格：
六、出具检测报告。

钢筋检测仪操作规程一、引言钢筋检测仪是一种用于检测建筑中钢筋质量的仪器。

本操作规程旨在对钢筋检测仪的使用进行详细说明，以确保操作人员能够正确、安全地操作该设备，保证钢筋质量检测的准确性和可靠性。

二、安全注意事项在进行钢筋检测仪操作之前，操作人员应注意以下事项：1.使用前检查设备是否完好，如有损坏应禁止使用，并及时进行维修或更换。

2.确保操作环境符合安全要求，避免有爆炸、易燃、易爆等危险品存在的场所使用。

3.操作人员必须按照规定的程序进行操作，不得随意改动或忽略任何步骤。

4.使用钢筋检测仪时，务必佩戴必要的防护设备，如手套、护目镜等。

5.避免将机器放在有水或腐蚀性物质的地方，以免造成设备损坏或操作人员受伤。

6.当检测仪器出现异常或操作不当时，应立即停止使用并及时进行维修。

三、准备工作在使用钢筋检测仪进行钢筋质量检测之前，需要进行以下准备工作：1.打开钢筋检测仪的电源开关，确保设备正常启动。

2.准备好待测的钢筋样品，并依次按照操作规程的要求进行编号和标记。

3.将待测的钢筋样品置于检测仪器的检测台上，并确保样品与仪器接触良好。

4.确认检测仪器的设置参数是否符合要求，如检测深度、频率等。

5.将计算机与钢筋检测仪器连接，以便实时监测和记录数据。

四、操作步骤1.确保仪器和计算机连接正常后，启动计算机上的数据采集软件。

2.在软件中选择相应的钢筋检测功能，并根据要求设置检测参数。

3.将待测的钢筋样品放置在检测台上，并用夹子固定好。

4.点击软件中的“开始检测”按钮，触发检测仪器进行数据采集。

5.检测过程中，应保持样品的稳定不动，并确保仪器与样品的接触良好。

6.检测仪器会自动采集一段时间的数据，操作人员可以在软件上实时查看采集到的数据。

7.检测完成后，软件会自动进行数据分析和处理，并生成相应的报告。

8.对于检测结果异常的样品，操作人员应及时对设备进行检查，并重新进行检测。

9.检测结束后，关闭钢筋检测仪的电源，并进行必要的设备清理和维护。

钢筋保护层测定仪操作规程
1、本仪器是一种便携式无损钢筋测量仪器，能够在混凝土表面测量钢筋位置、钢筋直径、和混凝土保护层厚度，测量钢筋分布和钢筋走向。

2、保护层厚度的测量范围（钢筋直径Φ6mm~Φ50mm）：
ZBL-R610：10mm~130mm ZBL-R620：
第一量程：6mm~90mm。

第二量程：10mm~180mm。

3、直径的测量范围：Φ6mm~Φ32mm
4、工作环境要求：无强交变电磁场干扰，不得长时间阳光直射，避免进水。

环境温度:-10ºC~40ºC;空气湿度：<90%。

5、在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于钢筋走向的方向移动传感器进行扫描测量。

6、使用前请将仪器接好传感器，开机测试，如果电量显示小于5 小时，请准备一套新电池放入仪器箱，以备随时更换。

7、仪器的基本操作流程是：安装电池—连接主机传感器—开机—复位—确定钢筋位置及钢筋走向—输入设计钢筋直径—测量保护层厚度—存储数据—退出—关机。

8、在测量过程中应每10分钟左右进行一次复位操作。

9、一般先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。

10、当信号最大当前距离值最小时，传感器走向即为混凝土内
部被测钢筋的走向。

11、使用后用干净柔软的干布清洁仪器及其部件。

请勿用湿布或有机溶剂擦洗仪器及配件。

ZXL-钢筋保护层测定仪的检测方法
ZXL-钢筋保护层测定仪的检测方法：
1、选择测区：尽量选择表面比较平整的区域，以便提高检测精度，如果表面过于粗糙，要在检测前清理平整。

2、钢筋定位：探头位于钢筋正上方时信号值zui强，在扫描过程中听到仪器报警声后往回移动探头，处于钢筋上方有信号条显示，信号条zui大时的正下方即为钢筋。

3、探明钢筋分布：分别在相互平行的两组测线上（A和B；C和D）进行扫描确定钢筋的位置，将对应的两点连线；即可确定该测区的钢筋分布。

4、测量保护层厚度：将探头置于两根钢筋中间且平行与被测钢筋沿图-3的E或F测线移动探头，即可测出相应测线下钢筋的保护层厚度。

ZXL-钢筋保护层测定仪的主要功能：
◆检测混凝土结构中钢筋的位置及走向；
◆检测钢筋的保护层厚度；
◆探明结构中其它磁性物体的分布；
◆探头自校正功能；。

ZBL-R620混凝土钢筋检测仪操作规程

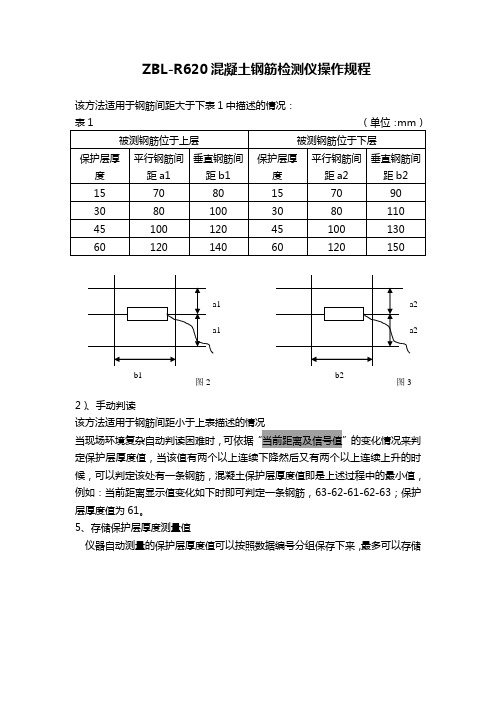

该方法适用于钢筋间距大于下表1中描述的情况：
2）、手动判读
该方法适用于钢筋间距小于上表描述的情况
当现场环境复杂自动判读困难时，可依据“当前距离及信号值”的变化情况来判定保护层厚度值，当该值有两个以上连续下降然后又有两个以上连续上升的时候，可以判定该处有一条钢筋，混凝土保护层厚度值即是上述过程中的最小值，例如：当前距离显示值变化如下时即可判定一条钢筋，63-62-61-62-63；保护层厚度值为61。

5、存储保护层厚度测量值
仪器自动测量的保护层厚度值可以按照数据编号分组保存下来，最多可以存储。

ZBL-R620混凝土钢筋检测仪操作规程
一、钢筋定位和保护层厚度测量
1、一般操作：
（1）参数设置：
1）设置预设直径
2）设置最小厚度为0
3）设置数据编号（可选）
4）将传感器拿在空中不动并远离铁磁体
5）按“返回”键进入测量界面
6）约3秒钟后当前值显示为0，复位完成，进入测量状态（2）系统复位
1）将传感器远离铁磁体置于在空中，按下“确定”键
注意：在当前距离值显示0之前不能令传感器接近钢筋
2）当前距离值消失，复位过程开始
3）约3秒钟后，当前距离值显示0，复位操作完成
在测量过程中应每10分钟左右进行一次复位操作。

2、定位钢筋
一般应首先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。

在混凝土表面沿一个方向匀速移动传感器，注意观察滚动条、当前距离值、保护层值和蜂鸣器声音。

通过下列几种方法中的任何一种都可以判定钢筋位置。

1）蜂鸣器发出鸣叫声。

此时仪器提示传感器越过一条钢筋，然后向相反方向移动传感器，找到当前距离值最小的位置，即是钢筋的准确位置
2）信号值由小逐渐变大，然后又变小
传感器逐渐接近钢筋时，信号值逐渐变大，反之，信号值变小，找到该值最大的位置，即是钢筋的准确位置。

该值是测量保护层厚度的基本依据。

因为在保护层。

钢筋保护层测定仪如何使用才符合钢筋保护层规范
1.钢筋保护层测定仪使用前的准备工作：
首先将钢筋保护层测定仪从机箱内取出，在进行钢筋厚度测量和直径测量前，请在关机状态下连接好保护层测定仪探头和主机；在进行钢筋剖面测量和网格测量时，在关机状态下除连接钢筋保护层测定仪探头外，还要连接测定仪扫描小车，然后按下主机上的键，之后测定仪出现开机画面。

注意：连接探头或者扫描小车时，请将插头和插座上的红色标记对准并握住根部之后插接，进行上述操作时请确保钢筋保护层测定仪处于关机状态。

2.更换电池：
当保护层测定仪开机画面中显示请更换电池或电压<7.0V 时，请更换电池。

更换时应拆掉测定仪电池盒并注意电池极性，更换电池最好选择5号碱性电池（如南孚电池），标号LR6[1]
钢筋保护层测定仪注意事项
1.避免进水；
2.避免高温（>50℃）；
3.避免靠近强磁场，如大型电磁铁、大型电机或变压器等；
4.当保护层测定仪长时间不使用时，请取出电池，避免电池泄漏对电路造成损坏；
5.未经允许，请勿打开仪器机壳，否则后果自负。

钢筋保护层测定仪工作环境要求
a) 工作温度：-10℃～+40℃
b) 相对湿度：<90%RH
c) 空气中不含有腐蚀性气体
d) 无强电磁场干扰
e) 不应有大的震动和冲击
f) 钢筋保护层测定仪应避免阳光直射。

钢筋保护层仪器操作规程钢筋保护层仪器操作规程一、前言钢筋保护层仪器是用于测量混凝土结构中钢筋保护层厚度的专用仪器。

为了保证操作人员的安全，并正确、准确地测量钢筋保护层的厚度，制定本操作规程。

二、操作前准备1. 操作人员应熟悉钢筋保护层仪器的操作原理和使用方法，并具备相关的知识和技能。

2. 确保仪器处于正常工作状态，检查仪器的电池电量和传感器的工作状况。

3. 准备好所需的配套设备，包括电池、传感器、测量标尺等。

三、操作步骤1. 操作人员应佩戴防护手套和护目镜等个人防护装备，确保操作安全。

2. 根据实际情况选择合适的传感器，并将其与仪器连接。

3. 打开仪器电源，确认仪器正常开启。

4. 将传感器平贴在混凝土表面上，确保与钢筋保护层垂直。

5. 按下仪器上的测量按钮，待仪器发出测量信号后开始移动传感器，沿钢筋方向横向扫描。

6. 保持适度的移动速度，尽量保证测量的精确性。

7. 当仪器发出测量完成的信号后，读取测量结果。

如果需要多点测量，可重复以上步骤。

8. 测量结束后，关闭仪器电源，并将仪器和配件进行清洁和整理，放置在指定位置。

四、注意事项1. 操作人员在使用钢筋保护层仪器时应注意操作规范，避免磕碰和撞击仪器。

2. 仪器的传感器在使用过程中需保护好，避免因传感器损坏导致测量结果失准。

3. 操作人员在测量时应注意安全，特别是在悬空、高空等场所，需做好防护措施。

4. 测量结果的精确性与操作人员的经验和技能有关，应增加实际操作的次数，提高测量的准确性。

5. 仪器在不使用时应进行妥善保管，存放在干燥、通风、避光的地方，避免受潮和损坏。

五、维护保养1. 定期检查仪器的工作状态，确保仪器正常工作。

2. 仪器使用完毕后及时清洁，特别是传感器部分，以保证测量的准确性。

3. 仪器存放时应放置在干燥通风的环境中，避免受潮和损坏。

4. 如发现仪器有故障或异常情况，应及时联系维修人员进行处理，不得擅自拆卸和修理。

以上是钢筋保护层仪器操作规程的主要内容，操作人员应按照规程进行操作，确保测量的准确性和安全。

钢筋保护层扫描仪操作说明一、开机预热：首先开机预热20～30分钟左右，再调零。

（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。

仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。

具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。

传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。

1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。

如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。

可作为手动调零后的检查依据。

此时数据范围应在（28800）左右。

（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。

如果转动范围过度，请耐心反复调整。

调整好零点，使用过程中再手动调零时，只需小范围转动即可。

）二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。

〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。

根据数据的变化规律，可测量混凝土内部钢筋有无。

具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。

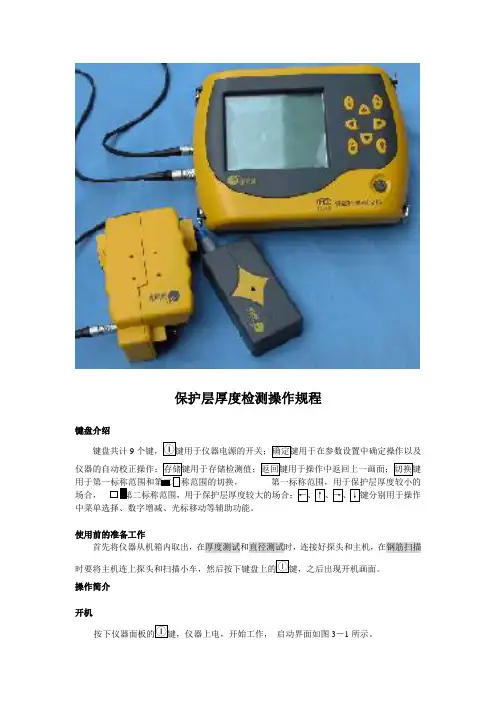

保护层厚度检测操作规程键盘介绍键盘共计9仪器的自动校正操作；存储键用于存储检测值；返回键用于操作中返回上一画面；切换键--第一标称范围，用于保护层厚度较小的场合，中菜单选择、数字增减、光标移动等辅助功能。

使用前的准备工作首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描操作简介开机启动界面如图3－1所示。

图3-1 启动界面功能选择界面在启动界面按任意键，进入功能选择界面，如图3-2所示，有检测保护层厚度的厚度测试、检测钢筋直径的直径测试、检测网状或多根并排钢筋保护层厚度的钢筋扫描、数据传输、数据查看和数据删除功能，通过↑、↓键，选择相应功能，然后按确定键进入相应功能界面。

厚度测试厚度测试界面如图3-316mm）和编号（首位固定为1自校正，此时探头应放置在空气中，远离强磁场干扰，同时屏幕上显示wait！，当wait！消失后，说明探头自校正完毕，如图3-4所示，此时可进入检测状态。

检测过程中，信号值右侧显示的是探头当前的信号值；已存储右侧显示已存储检测保护层厚度值的个数；保护层厚度右侧显示的是被测钢筋的保护层厚度；信号值上方黑色滚动条的长短表示探头接近钢筋正上方的趋势，黑色滚动条增长，表示探头接近钢筋的正上方，黑色指示条缩短，表示探头远离钢筋正上方。

当探头扫描过钢筋正上方，仪器给出声音报警，同时被测钢筋的保护层厚度值以大字体显示在保护层厚度右侧的位置上，此时可按存储键进行数据存储，已存储右侧的数值自动加1，表示存储完毕，可以继续该工程编号的检测。

检测过程中必须放在空气中，且要远离钢筋和强磁场，当屏幕上切换标称范围后必须按要找到钢筋正上方的位置，首先粗略扫描，在听到报警声后往回平移探头，由于第一次探头平移速度过快，可能会漏采数据，因此当声音报警后，往回平移探头时，尽量放慢速度，且听到第二次声音报警时，这时信号值右边的数据会发生变化，如此往复直至信号值右侧的数值处于最大值，此时探头上菱形图案的中心就在钢筋的正上方。

钢筋保护层测定仪使用方法
钢筋保护层测定仪是用来测量混凝土结构中钢筋保护层厚度的设备。

以下是其使用方法：
1. 准备工作：将钢筋保护层测定仪的电池充满，并将其与电源线连接。

2. 打开仪器：按下仪器上的电源开关，仪器开始自检，待仪器显示正常后，即可开始测量。

3. 安装探头：选择适当的探头，并将其插入钢筋保护层测定仪的插孔中。

4. 测量操作：将探头放置在需要测量的表面上，并轻轻按压，直到仪器发出“嘟”的声音。

然后，将探头平行于钢筋保护层的表面滑动，直到仪器再次发出“嘟”的声音。

5. 读取测量结果：仪器上会显示测量结果，即钢筋保护层的厚度值。

记下该数值。

6. 测量多个点位：在需要测量的表面上选择不同的点位，按照上述步骤进行测量。

至少测量3个点位以获得准确的平均值。

7. 分析结果：将测量结果进行分析，比较各个点位的测量值，确定钢筋保护层
的均匀性。

8. 关闭仪器：完成所有测量后，按下仪器上的电源开关，将其关闭。

需要注意的是，在测量过程中要保持仪器与表面的良好接触，确保测量的准确性。

另外，使用仪器时要注意安全，避免造成伤害。

ZBLR620混凝土钢筋检测仪操作规程一、概述二、操作前准备1.确保检测仪处于良好的工作状态，电池电量充足，各部件完好无损。

2.对检测仪进行校准，确保其准确性。

3.准备好相应的记录表格，如混凝土结构钢筋验收记录表。

三、操作步骤1.打开检测仪的电源，进行系统自检。

确保检测仪能正常启动。

2.在使用前，检测仪需要校准。

按照仪器说明书的要求进行校准操作，确保测量结果的准确性。

3.准备好检测区域。

清除混凝土表面的杂物和污物，确保能够准确检测到钢筋的位置和数量。

4.根据需要选择不同的检测模式。

按照仪器说明书的要求，选择合适的模式进行检测。

5.开始进行检测。

将检测仪平稳地放置在混凝土表面，确保仪器与混凝土有良好的接触。

6.在检测过程中，应保持仪器平稳和缓慢移动，以便完整地检测整个区域。

避免快速移动或抖动，以免影响检测结果的准确性。

7.检测完一个区域后，根据需要记录检测结果。

可以使用记录表格，记录钢筋的位置和数量。

8.如果需要重新校准仪器或更换电池，应按照相关操作说明进行。

9.操作完成后，关闭检测仪的电源，清理并保管好仪器和相关配件。

四、注意事项1.操作人员应熟悉并按照操作规程进行操作，确保安全性和准确性。

2.检测仪应放置在平稳的表面上，避免仪器倾斜或移动，以免影响检测结果。

3.需要确保检测仪与混凝土表面有良好的接触，以保证测量的准确性。

4.在操作过程中，需注意仪器的信号强度指示，信号强度越高，表示检测结果越准确。

5.在检测过程中，应缓慢移动检测仪，避免过快移动或抖动。

6.如遇雨天或湿地，应注意保护检测仪免受水分侵蚀，确保使用寿命。

7.操作完成后，及时关闭电源并保养相关配件和仪器，以延长使用寿命。

以上即为ZBLR620混凝土钢筋检测仪的操作规程，希望能够对操作人员在使用该仪器时提供一些指导和帮助。

钢筋保护层测定仪操作规程
1、使用前将仪器在无外界磁场干扰的环境下利用专用的标定块进行标定，若达不到应有准确度，应送专业机构维修检验；
2、获取被测构件的设计施工资料，确定被测构件中钢筋的大致位置、走向和直径，并将仪器的钢筋直径参数设置为设计值；
3、根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度；
4、选择一个起始点，沿主筋垂向(对于梁柱等构件)或上层筋垂向(对于网状布筋的板墙等)进行扫描，以确定主筋或上层筋位置，然后平移一定距离，进行另一次扫描，将两次扫描到的点用直线连起来；
5、在已经确定的两根钢筋的中间位置沿箍筋(或下层筋)垂向进行扫描，以确定箍筋(或下层筋)的位置，然后选择另两根的中间位置进行扫描，将两次扫描到的点用直线连接起来；
6、已知钢筋直径检测保护层厚度：选择仪器的厚度测试功能，设置好编号和钢筋直径参数，在两根箍筋(下层筋)的中间位置沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的保护层厚度；在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的保护层厚度。

注意设置相应的网格钢筋状态。

注意事项
如果扫描线恰好在箍筋或下层筋上方，则有可能出现找不到钢筋或钢筋位置判定不准确的情况，表现为重复扫描时钢筋位置判定偏差较大。

此时应将该扫描线平移两个钢筋直径的距离，再次扫描。

钢筋位置以及保护层厚度检测一、总则1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E ：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。

2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

二、检测参数和名词术语1、 钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。

对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。

带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i ≈C 12、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度tC 。

3、钢筋的示值直径检测时仪器指示的钢筋直径。

4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

5、相关符号C t——第i个测点指示钢筋保护层厚度；iC t——第i个测点指示钢筋混凝土保护层厚度平均值；im,C——探头垫块厚度；——修正系数；S——钢筋平均间距。

6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)*注：1、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）有不同的要求；2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。

预制的肋形板，其主肋保护层厚度可按粱考虑。

3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。

4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。

5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。

钢筋保护层厚度测试仪操作说明书（总12页）PR0F0METER5钢筋直径/保护层厚度测试仪操作说明书匕京欧亚星宇科技有P艮公司地址：丰台区南三环中路70号南曦大厦A座605室邮编:100075电话：010-********/1/2/3 传真：0/31概述 (2)1.1基本信息1.2用途1.3安全规则1.4符合的标准2产品描述 (2)2.1S 型2.2Scanlog 型23多功能探头2.4扫描路径探头3开始 (4)3.1仪器连接3.2启动显示器4设置 (4)4.1钢筋直径4.2编号4.3保护层下限值4.4邻近钢筋的修正4.5语言4.6基本设置4.7数据输出4.8数字检测方式4.9钢筋扫描方式4.10灰度方格显示方式5检测步骤 (5)5.1用数字检测方式检测5.2检测不足的保护层厚度5.3检测钢筋直径5.4用CyberScan使钢筋可视化5.5用灰度方格显示方式检测6技术参数11概述基本信息本仪器采用一流的技术，操作之前请仔细阅读本操作说明书。

用途本仪器用于无损地立位钢筋、检测保护层厚度和钢筋直径。

安全规则本仪器应由熟悉本仪器操作的人操作。

符合的标准SIA 162/DIN 1045/DGZfP B2/BS 1881:Part 204 2.产品描述 S 型（基本型）Profometer5是一种轻便、精巧的仪器，能无损地检测钢筋的位垃、保护层厚度和钢筋直径。

检S 型基本配置具有以下功能：•定位钢筋 -测定保护层厚度■•存储单个保护层厚度值和统计评价 ■测立钢筋直径 图 Scanlog 型以上两种型号，都能直接连接打印机打印 数据或将数据传输到电脑。

多功能探头2.3.1功能多功能探头的使用是有方向性的，当它与钢筋轴向平行时最灵敏，当与钢筋轴向垂直时最不灵敏。

因此，使用时探头方向应该和钢筋轴向平行。

多功能探头有小范用和大范甫之分。

使用箭头可以在两种检测范用之间切换。

激活的检测范用显示在显示屏上。

当保护层大于图中所示的范围时，才采用大检测范围。

钢筋保护层仪器操作规程1. 引言钢筋保护层是混凝土结构中的重要部分，其作用是保护钢筋免受外部环境的侵蚀和损坏。

为了确保钢筋保护层的质量，在施工过程中需要采用钢筋保护层仪器进行测量和控制。

本文档旨在说明钢筋保护层仪器的操作规程，以确保工程质量达标。

2. 仪器准备在进行钢筋保护层测量之前，需要准备以下仪器和工具： - 钢筋保护层仪器：确保仪器功能正常、电池电量充足； - 测量绳：用于将仪器固定在需要测量的钢筋上； - 测量夹：用于将测量绳牢固地固定在钢筋上； - 探头：用于测量钢筋保护层的厚度； - 计量工具：用于测量保护层厚度的尺子或卡尺； - 清洁工具：用于清洁测量区域的刷子或抹布。

3. 仪器操作步骤3.1 准备工作在进行钢筋保护层测量之前，需要进行以下准备工作： 1. 确认测量点：根据设计要求或施工图纸，在需要测量的位置确定测量点，并将测量点清理干净。

2. 准备测量绳和测量夹：将测量绳牢固地固定在测量点的钢筋上，并使用测量夹固定。

3.2 仪器操作1.打开仪器开关：按下仪器上的开关按钮，将仪器开启。

2.设置工作模式：根据测量需求，选择合适的测量模式，如单点测量模式、连续测量模式等。

3.校准仪器：在进行测量前，需要先校准仪器。

将探头放置在已知保护层厚度的地方，按照仪器说明书进行校准操作。

4.开始测量：将探头放置在测量点，确保探头与钢筋垂直，并保持稳定。

按下测量按钮，仪器将自动进行测量，测量结果将显示在仪器的显示屏上。

5.记录测量结果：将仪器上显示的测量结果记录下来，以备后续使用。

6.清理测量区域：在完成测量后，使用清洁工具将测量区域清洁干净，以保证下次测量的准确性。

7.关闭仪器：在完成测量后，按下仪器上的关机按钮，将仪器关闭。

4. 注意事项在操作钢筋保护层仪器时，需要注意以下事项： - 仪器操作人员应具备相关的操作技能和知识，遵守相关安全操作规定； - 在测量过程中，应确保测量点周围无杂物，并保持测量点干净； - 使用过程中应小心操作，避免将仪器与硬物接触，以免造成仪器损坏； - 若测量结果有异常，应重新进行测量，或者检查仪器的完好性和校准情况； - 定期对钢筋保护层仪器进行维护和校准，以保证其正常工作并准确测量。
