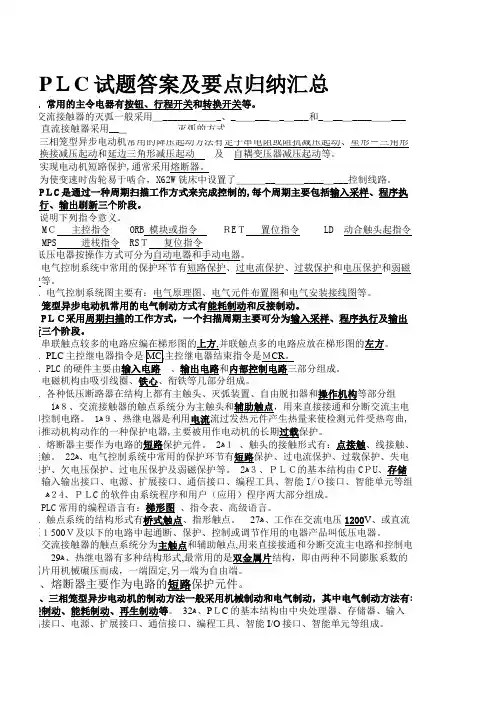

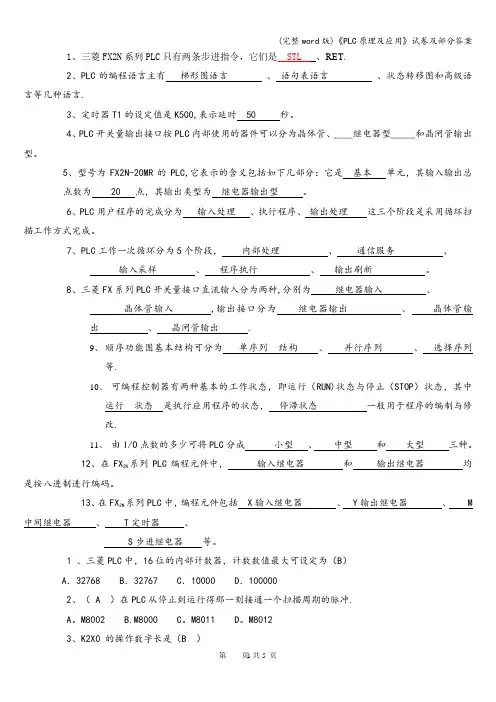

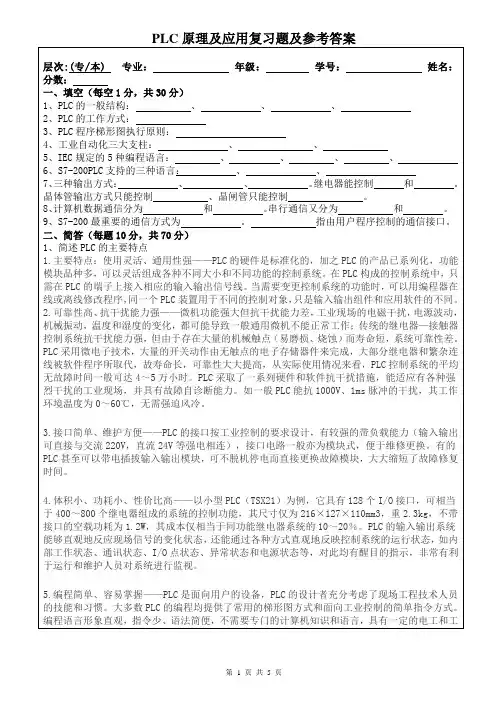

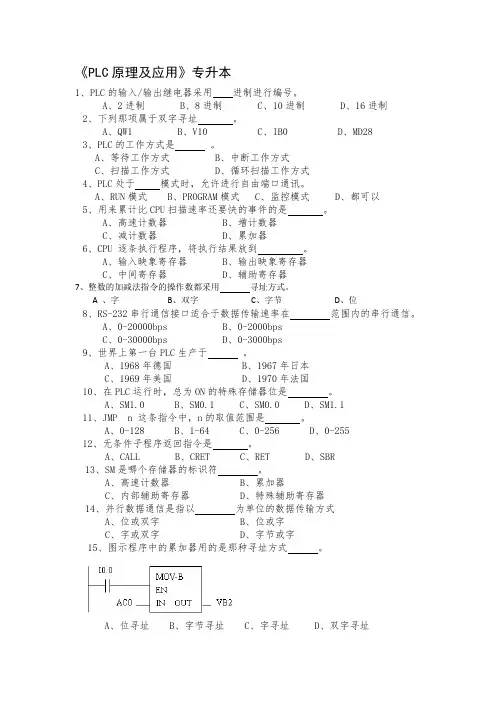

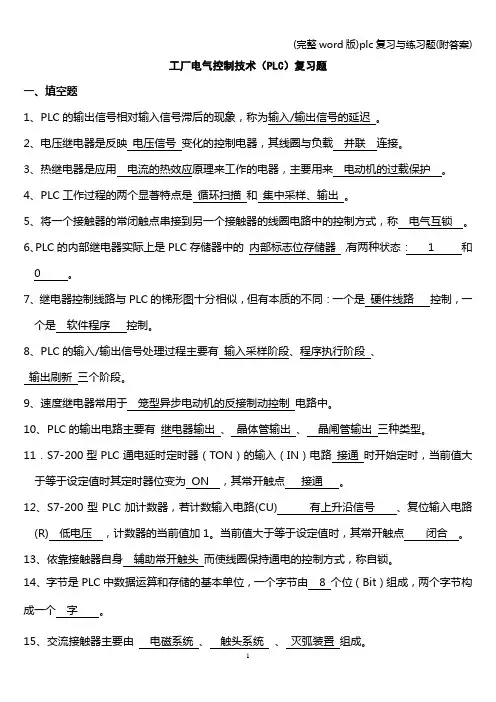

PLC 试题答案及要点归纳汇总1、常用的主令电器有按钮、行程开关和转换开关等。
、交流接触器的灭弧一般采用___________、____________和______________等，直流接触器采用__________灭弧的方式。
、 三相笼型异步电动机常用的降压起动方法有定子串电阻或阻抗减压起动、星形-三角形换接减压起动和延边三角形减压起动 及 自耦变压器减压起动等。
、 实现电动机短路保护，通常采用熔断器。
、 为使变速时齿轮易于啮合，X62W 铣床中设置了________________控制线路。
、 PLC 是通过一种周期扫描工作方式来完成控制的，每个周期主要包括输入采样、程序执行、输出刷新三个阶段。
、 说明下列指令意义。
MC 主控指令 ORB 模块或指令 RET 置位指令 LD 动合触头起指令 MPS 进栈指令 RST 复位指令、低压电器按操作方式可分为自动电器和手动电器。
、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护和电压保护和弱磁保护等。
0、电气控制系统图主要有：电气原理图、电气元件布置图和电气安装接线图等。
1、笼型异步电动机常用的电气制动方式有能耗制动和反接制动。
2、PLC 采用周期扫描的工作方式，一个扫描周期主要可分为输入采样、程序执行及输出刷新三个阶段。
3、串联触点较多的电路应编在梯形图的上方，并联触点多的电路应放在梯形图的左方。
4、PLC 主控继电器指令是MCR 。
5 、PLC 的硬件主要由输入电路 、输出电路和内部控制电路三部分组成。
6、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
7、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。
8、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
9、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。
0、熔断器主要作为电路的短路保护元件。
1 、触头的接触形式有：点接触、线接触、面接触。
2、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
3、PLC 的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O 接口、智能单元等组成。
4、PLC 的软件由系统程序和用户（应用）程序两大部分组成。
5、PLC 常用的编程语言有：梯形图 、指令表、高级语言。
6、触点系统的结构形式有桥式触点、指形触点。
7、工作在交流电压1200V 、或直流电压1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
8、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。
9、热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
30、熔断器主要作为电路的短路保护元件。
1 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。
2、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
3、按PLC物理结构形式的不同，可分为整体式和模块式两类。
、自动开关主要由触电、灭弧装置、操作机构、保护装置等部分组成。
、热继电器由热元件、触点、动作机构、复位按钮和整定电流装置构成。
、电力拖动电气控制线路主要由电机、电器、仪表等电器元件组成。
、常用低压开关类电器包括刀开关、转换开关、自动开关。
、机床中经常应用的电气制动有反接制动和能耗制动两种方式，其中能耗制动是指电动脱离三相电源后，给定子绕组加一直流电源，在电动机转速为零时再切除直流电源。
、PLC中的输入继电器只能由外部输入信号驱动，不能由程序指令驱动，因此梯形图中，能有输入继电器的触点，而不能有输入继电器的线圈出现。
、常用的主令电器有按钮开关、行程开关、万能转换开关、凸轮控制器、主令控制器等。
．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。
. 热继电器一般用于电动机的长期过载保护。
接触器除通断电路外，还具有欠压和失保护作用。
. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的1/3 倍，此方法能用于定子绕组采用△接法的电动机。
. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串连接45.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的动和噪音，在铁心上加入短路环。
.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于定电流时衔铁释放。
.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
.根据工作电压的高低，电器分为低压电器和高压电器。
、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异电动机的__过载保护__。
、接触器按其主触头通过电流的种类，可分为直流接触器和交流接触器。
、继电接触器控制电路是由各种按钮、行程开关_、继电器、接触器、熔断器等元件组成，现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力动控制的要求。
、速度继电器主要用作反接制动控制。
、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及相互联接，用国家规定的文字符号和图形表示出来。
这种图就是电气控制系统图。
电气控系统图包括：电气原理图、电气元件接线图、电气元件布置图三种图。
、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻和自耦变压器（补偿器）压起动三种。
、机床上常用的电气制动控制线路有两种即__反接制动和_能耗制动。
、时间继电器是指__用来实现触点延时接通或延时断开的控制___的电器。
、接触器按其主触头通过电流的种类，可分为直流_接触器和_交流接触器。
、继电接触器控制电路是由各种按钮、行程开关、继电器、接触器、熔断器等元件组成，现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力动控制的要求。
、在机床电控中，短路保护用熔断器；过载保护用热继电器；过电流保护用过电流继电。
、低压电器通常指工作在交流1200V以下，直流1500V以下的电路中，起到连接、控制、护和调节作用的电器设备。
、热继电器是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧的一种保护电器，通常是把其常闭触点串接在控制电路中。
、在电气控制技术中，通常采用熔断器或断路保护器进行短路保护。
、行程开关的工作原理和按钮相同，区别在于它不是靠手的按压，而是利用生产机械运动件的挡铁碰压使触头动作。
、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
、当电动机容量较大，起动时产生较大的起动电流，会引起电网电压下降，因此必须采用压起动的方法。
、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动进入全压正常运行状态。
1．选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器_；控制直流负载则选用_直流接触器。
2．接触器选用时，其主触点的额定工作电压应大于或等于负载电路的电压，主触点的额定工作电流应大于或_等于负载电路的电流，吸引线圈的额定电压应与控制回路_电压相匹配。
3．中间继电器的作用是将一个输入信号变成_多个输出信号或将信号进行放大_。
4．试举出两种不频繁地手动接通和分断电路的开关电器：刀开关、转换开。
5．试举出两种主令电器：按钮＿、行程开关。
6．试举出组成继电器接触器控制电路的两种电器元件：熔断器、热继电器。
7．当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生短路或流过超过1.2额定电流时，熔体熔断切断电路。
8．熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。
9．当接触器线圈得电时，使接触器常开触点闭合、常闭触电断开。
0．按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。
1．热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
2、笼型异步电动机降压起动控制方式有星-三角形，定子串电阻和自耦变压器降压起动。
3、笼型异步电动机常用的制动方式有：电气制动和机械制动。
4、电气控制图一般分为主电路和控制电路两部分。
5、接触器用于远距离频繁地接通或断开交直流主电路及大容量控制电路的一种自动开关电器。
一、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
5.根据工作电压的高低，电器分为低压电器和高压电器。
6.频敏变阻器的等效阻抗随频率的减小而减小。
7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
8.数据寄存器D存放 16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为0时为正数。
9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min以上时触头动作；下降到 100 r/min以下时触点复位。
11.在FP系列PLC中，EV是经过值寄存器。
12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。
二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。
2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。
三、根据梯形图写出指令表（10分）(a)(b)（a)指令表： (b)指令表：四、根据梯形图分析程序，完成下列要求：(10分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
