遥控器原理知识点总结遥控器原理知识点总结遥控器是现代电子产品中常见的一种控制设备，可以实现对电视、音响、空调等电器的遥控操作。
本文将针对遥控器的原理进行详细的解析和总结。
一、遥控器的工作频率遥控器的工作频率一般在30kHz到60kHz之间，不同品牌的遥控器可能有不同的工作频率。
这是因为电器设备的接收装置根据工作频率来解码遥控信号。
二、遥控器的编码方式遥控器的编码方式一般有两种，分别是固定编码和滚动编码。
固定编码指的是遥控器每次按下一个按键发送的信号都是相同的，而滚动编码则是每次按键都会自动改变一次编码。
滚动编码方式相对更加安全可靠，因为遥控信号不能被复制破解。
三、遥控器的发射方式遥控器的发射方式一般有红外线和无线射频两种。
红外线发射方式主要用于家庭电器控制，而无线射频发射方式则常用于汽车遥控器和无线门铃等场景。
红外线发射方式需要通过红外发射二极管发射特定的红外信号，而无线射频发射方式则通过无线射频模块进行信号发射。
四、遥控器的接收方式遥控器的接收方式一般是通过红外线接收模块或无线射频接收模块来接收信号。
红外线接收模块可以接收红外信号，并通过解码芯片将信号转换为数字信号，再传输给被控制的电器设备。
无线射频接收模块则可以接收无线射频信号，并通过解码芯片将信号转换为数字信号。
五、遥控器的电源遥控器一般使用纽扣电池或干电池作为电源。
红外线遥控器的电池一般使用3V的电压，而无线射频遥控器的电池则一般使用12V的电压。
六、遥控器的工作原理遥控器的工作原理是通过按键触发电路来发送指令信号。
当用户按下遥控器上的按键时，电路会将特定的信号编码并通过发射装置发送出去。
被控制的电器设备接收到信号后，会通过解码装置将信号转换为可识别的指令，然后采取相应的操作。
七、遥控器的遥控距离遥控器的遥控距离一般与发射装置的功率和接收装置的敏感度有关。
一般情况下，室内遥控距离可以达到10米到20米，而室外遥控距离可以达到50米到100米。

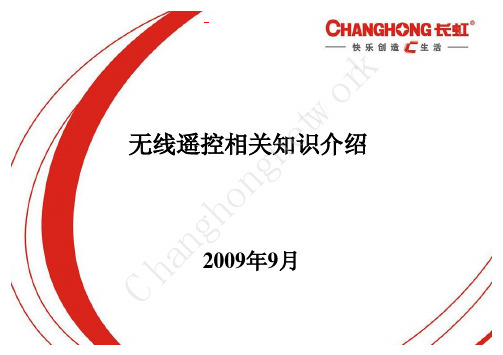

无线遥控相关知识介绍2009年9月Ch an gho ngne t wor k无线遥控相关知识介绍一、无线遥控简介二、无线遥控的历史三、无线遥控器的类型四、红外遥控原理介绍五、对红外接收影响的Noise Source六、红外遥控编码简介七、关于遥控接收问题的实例C h a n g h o n g n e t w o r k一、无线遥控简介Wireless Remote Control 无线遥控器“无线遥控器”顾名思义，就是一种用来远程控制机器的装置。
现代的遥控器，主要是由集成电路电板和用来产生不同讯息的按钮所组成。
时至今日，无线遥控器已经在生活中得到了越来越多的应用，给人们带来了极大的便利。
随着科技的进步无线遥控器也扩展到了许多种类，简单来说常见的有2种，一种是家电常用的红外遥控模式（IR Remote Control ），另一种是防盗报警设备、门窗遥控、汽车遥控等等常用的无线电遥控模式（RFRemote Control ）。
两者各有不同的优势，应用的领域也有所区别。
C h a n g h o n g n e t w o r k到底是谁发明出第一个遥控器已不可考。
但最早的遥控器之一，是一个叫尼古拉·特斯拉（Nikola Tesla ）(1856-1943)的发明家（他曾经为爱迪生工作，同样被誉为天才发明家）在1898年时开发出来的（美国专利613809号），叫做“Method of and Apparatus for Controlling Mechanism of Moving Vehicle or Vehicles ”。
最早用来控制电视的遥控器是美国一家叫Zenith 的电器公司（这家公司现在被LG 收购了），在1950年代发展出来的。
一开始是有线的。
1955年，该公司发展出一种被称为“Flashmatic ”的无线遥控装置。
但这种装置没办法分辨光束是否是从遥控器而来，而且也必需对准才可以控制。
dear hf，这几年,全国各地数字电视转换,每家每户都装上了机顶盒.当然随着机顶盒都会配带一个学习型遥控器,也就是可以把电视机的遥控器码值学进去,电视机和机顶盒的二合一遥控器,但由于位置有限,一般遥控器只能学5-8个电视机的常用按键.用户在装机顶盒的时候一般广电安装人员都会帮忙把遥控器学好给到用户直接使用,这样就不用用户自己操作,但用户用一段时间后由于用户操作不当或其它原因,偶尔也会出现学习区域掉码,需重新学习才能使用.如果懂学习原理的用户,可能就会重新学习一次就ok了,但不懂的用户,像家里是老人小孩的.除了换电池试一下,如果还是没反应,就会判定遥控器坏了.其实学习的方法很简单,有的机顶盒厂家会随遥控器配送一张学习使用方法,而有的厂家就没有,所以这样会给用户带来很多麻烦. 顺便拿一款广电的遥控器来分解说明.具体图示说明如下: 按键学习方法：1.按住“设置”键，并保持2秒，led（灯）由暗变亮进入学习状态；2.按一下要学习的键led（灯）闪烁，此时处于学习接收状态；3.两个遥控器的发射头对准且在一条直线上距离约1到3mm，按下电视机遥控器按键并保持1秒左右放开；4.学习成功后led（灯）快速闪烁三下后继续保持长亮，可以再次选择其它学习按键进行学习；5．若要学习其它键，重复2-4步骤多次；6.学习完毕按“设置”键保存并退出学习状态，led（灯）熄灭。
注意：进行学习操作时必须保持两只遥控器的稳定，不得抖动a) 学习时两个遥控器的发射头要在同一直线上，且距离要在3cm以内；b) 进入学习功能后若14秒钟内不选择按键将自动退出学习状态，选择按键后若14秒内不进行学习将自动退出学习状态；c) 在学习选键状态和等待接收信号状态下按设置键都能退出学习功能。
d) 反复学习同一个按键，最多可以连续的进行学习两次，同一按键连续学习两次后不能够马上选择此键进行学习，此键将保存以上连续两次学习的数据；但在学习其它按键或重新进入学习功能后可以重新选择此键进行学习，学习后将覆盖掉以前学习的码。
那些你不知道的空调遥控器用法，全都在这里。
“麻雀虽小，五脏俱全”，对于遥控器来说是最好不过的诠释。
格力遥控器基本功能都是一样的，空调遥控器使用的好，不仅可以让房间环境更舒适，还可以节能省电。
今天，我们一起来学习遥控器的用法。
（注：部分系列机型无左右扫风功能，如按左右扫风按键，空调器蜂鸣器会发出“嘀”的声响，空调会保持原来的运行状态不变。
单冷机型接收制热信号会无任何回应声。
）1、遥控器使用前提条件1-1、红外遥控器：有效遥控接收直线距离一般8m左右，可同时开/关多台空调。
1-2、射频遥控器：一般作为高档机型配置遥控器，遥控有效接收直线距离50m左右，一般需配对处理，只能实际控制一台空调属单一控制。
配对成功后就不需要再配对了。
1-3、格力新款遥控器：一般可替代旧款遥控器（如YAPOF3可替代YBOF2），但是旧款遥控器不能用于新款机型。
1-4、重点注意事项：家庭安装多台遥控器一定要一一对应使用，不能交叉使用防止出现新机遥控器不能开机的现象。
2、遥控器功能说明2-1、开/关按键：按此键可开/关空调。
开/关时清除原来设定的定时、睡眠等功能。
如电源电池电力不够时会满屏显示复位或者电池灯闪。
2-2、风速按键：按此键，风速循环变化如下图：注：除湿模式下按此键不能调节风速，此时为低档风速。
2-3、△ / ▽ 按键：每按一次“△”或“▽”键设定温度下降或上升1℃，连续2秒以上按住“△”或“▽”键，温度值快速变化，直至松开后才发射信息，温度设定范围为16～30℃。
注：同时按住△ / ▽ 按键，遥控器键盘锁定，此时其他操作无效。
再次同时按住△ / ▽ 按键，即可解锁。
（出现锁定图标，同时按住△ / ▽ 按键，即可解锁）2-4、上下扫风按键：简单扫风时，用于选择扫风和停止扫风。
定格扫风时，用于选择上下扫风状态。
在关机状态下,同时按“△”键和“上下扫风”按键，可在简单扫风模式与定格扫风模式之间切换，切换时遥控器上的闪烁两秒。
遥控器是利用高频无线电波实现遥远控制的技术简称遥控,早期的控制信号是单一的,随着技术的发展,现在航模飞机已经广泛的使用遥控控制飞机,出现了比例遥控方式和通道更多的设备.1.几个名词：什么是比例遥控？这是指受控模型的动作幅度（或速度）与操纵者扳（转）动发射机操纵杆的动作成比例关系。
例如扳动操纵舵角的操纵杆到一半角度，那么船或飞机的方向舵也会转动到最大舵角的一半。
什么是通道？通道也称Ch，简单地说就是指控制模型的一路相关机能。
例如前进和后退是一路；左右转向是一路；空模中的升降也是一路；还可以是一组控制其他动作的（如炮塔的左右；上下俯仰；鸣笛、亮灯等），但是各个通道应该可以同时独立工作，不能互相干扰。
2. 一套遥控设备的基本组成：包括发射机（分车模用枪式和空、海模用杆式等），接收机（有普通型和超小型之分），伺服机（也叫舵机，分类和详细介绍请参看本栏〈关于遥控伺服机的应用知识〉等文章）和电子调速器（即电调，分空模用单向电调和车、船用双向或带刹车的等），一般一个伺服机或电调就要占用一个通道。
另外还有给它们供电的电源和开关，电源大多使用充电电池或蓄电瓶，其中充电电池又有镍镉、镍氢、锂电池和聚合物锂电池等，综上所叙就组成了一套遥控设备。
3. 遥控设备在模型上的使用：一般车、船用的基本型为两通道，左边一个通道大多用于控制前进、后退（用电调的还可以变速）；右边一个通道用来控制左右方向。
而对于飞机，就需要三、四个以至五、六个通道了：固定翼飞机还要控制水平尾翼（升降）的通道和控制付翼（作横滚等特技动作）的通道；直升机更要增加陀螺仪用的通道等等。
当然通道多了也就可以在车、船上增加一些趣味性的动作，例如亮灯、鸣笛，开炮、放鱼雷、火箭、导弹以及消防船水枪喷水，吊放救生小艇等等。
4.需要了解的几个问题：比例遥控设备根据电波收发形式又分为调幅（AM）、调频（FM）和脉冲编码（PCM）等等，它们的抗干扰能力也不一样，AM型最差，现在已经很少生产；FM型是用得比较多的一种；而PCM属于中高档型，抗干扰能力比较强，曾经有一次在南京中山陵水榭表演模型时，一对新婚夫妇的摄象机也来拍摄，结果用FM设备的模型无法正常工作，而用PCM设备的模型还可以完成，这就是高频谐波的同频干扰引起的。
红外遥控器的基本原理红外线的特点人的眼睛能看到的可见光，若按波长排列，依次(从长到短)为红、橙、黄、绿、青、蓝、紫，红光的波长范围为0.62μm～0.7μm，比红光波长还长的光叫红外线。
红外线遥控器就是利用波长0.76μm～1.5μm 之间的近红外线来传送控制信号的。
红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。
电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。
红外线发射和接收人们见到的红外遥控系统分为发射和接收两部分。
发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光。
常用的红外发光二极管发出的红外线波长为 940nm 左右，外形与普通φ5mm 发光二极管相同，只是颜色不同。
一般有透明、黑色和深蓝等三种。
判断红外发光二极管的好坏与判断普通二极管一样的方法。
单只红外发光二极管的发射功率约100mW。
红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。
接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。
红外接收二极管一般有圆形和方形两种。
由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。
然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头。
红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。
所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。
红外遥控器的协议∙鉴于家用电器的品种多样化和用户的使用特点，生产厂家对红外遥控器进行了严格的规范编码，这些编码各不相同，从而形成不同的编码方式，统一称为红外遥控器编码传输协议。
了解这些编码协议的原理，不仅对学习和应用红外遥控器是必备的知识，同时也对学习射频（一般大于300MHz）无线遥控器的工作原理有很大的帮助。
深圳市华威世纪光电有限公司
2.4G遥控器规格参数和基本功能操作
二、遥控器按键功能定义
三、基本功能操作
将LED 灯安装固定好，确认电源连接正常完成后，请按以下步骤操作。
1、对码和分组：遥控器需要与LED 灯进行对码后才能正常使用，方法如下：
选定需要分组控制的灯，切断电源10 秒钟后重新接通电源，在接通电源的瞬间（通常是3 秒钟内）点击相应组开键，LED 灯将"慢
闪三下"确认匹配与分组成功。
重复以上步骤直到将所有欲分组的灯分组。
注：每个LED 灯只能同一遥控器上的一组匹配，一个遥控器可以匹配无数个LED 灯，但一个LED最多只能同时接受4 个遥控器同时匹配控制。
2、清码与重新分组：如果灯具布局改变，或者使用喜好变化，可能需要更改以前的分组，重新分组前需将遥控LED 灯的地址码清除，方法如下：
选定需要清码的灯，切断电源10 秒钟后重新接通电源，在接通电源的瞬间（3 秒钟内）点击"全开键或相应组开键 5 次，
该灯将"快闪六下"确认清码成功。
清码成功后重新分组的操作过程和第 1 条"对码和分组"的操作过程完全一致。
四、快捷功能操作
1、“全开”键，短按为开所有灯（保持上次关灯亮度），长
按为所有灯光最亮。
2、“全关”键，灯亮时短按为关灯，灯灭时短按为小夜灯。
3、“分组开”键，短按开灯（保持上次灯光的亮度和色温），长按灯亮度达到最大。
4、关灯状态下，短按“全关”键或“分组关”键都将进入小夜灯模式。
家用智能遥控器功能说明在科技飞速发展的今天，家用智能遥控器已经成为了我们生活中不可或缺的一部分。
它以其便捷、智能的特点，极大地改变了我们操控家电的方式。
接下来，让我们详细了解一下家用智能遥控器的各项功能。
一、设备控制集成化家用智能遥控器的首要功能就是实现对多种家电设备的集成控制。
不再需要为每个电器配备单独的遥控器，一个智能遥控器就能掌控电视、空调、音响、风扇等众多设备。
通过预先的设备配对和设置，用户可以轻松地在遥控器的操作界面上选择相应的设备图标，然后进行各种操作。
比如，想要调节空调温度，只需点击空调图标，再通过按键或滑动来调整温度、风速等参数。
对于电视，不仅可以切换频道、调整音量，还能控制播放、暂停、快进、快退等功能。
这种集成化的控制方式，让我们告别了一堆遥控器的混乱，使家居控制变得更加简洁高效。
二、智能学习与自定义功能许多家用智能遥控器具备智能学习的能力。
这意味着如果您的某些老款设备或者特殊型号的设备不在其默认的支持列表中，遥控器可以通过学习您原设备遥控器发出的红外信号，来实现对这些设备的控制。
您只需按照遥控器的提示，将原遥控器对准智能遥控器，让其记录下相应的按键信号即可。
此外，自定义功能也是一大亮点。
用户可以根据自己的使用习惯和需求，对遥控器的按键功能进行个性化设置。
比如，将常用的频道或节目设置为快捷键，或者为特定的设备组合设置一键操作模式。
比如，当您想要观看电影时，只需按下一个自定义键，电视打开、音响切换到合适的模式、灯光调暗，营造出完美的观影环境。
三、语音控制功能语音控制是家用智能遥控器的一项重要且便捷的功能。
只需对着遥控器说出您的指令，比如“打开电视”“调高空调温度到 25 度”“播放音乐”等等，遥控器就能迅速理解并执行您的要求。
这对于那些不太熟悉复杂按键操作的老人和儿童来说，尤其方便。
而且，随着语音识别技术的不断进步，智能遥控器能够识别多种语言和方言，大大提高了其适用范围和使用便利性。
