图的基本概念
图的定义和表示方法
图的定义：由节点和边组成的数学结构，节点表示对象，边表示对象之间的关系
节点表示方法：用点或圆圈表示 边表示方法：用线或弧线表示 图的表示方法：可以用邻接矩阵、邻接表、关联矩阵等方式表示
顶点和边的基本概念
顶点：图中的基本元素，表示一个对象或事件 边：连接两个顶点的线，表示两个对象或事件之间的关系 度：一个顶点的度是指与其相连的边的数量 路径：从一个顶点到另一个顶点的边的序列 连通图：图中任意两个顶点之间都存在路径 强连通图：图中任意两个顶点之间都存在双向路径

结点的次数
2020/1/17
问题1：是否存在这种情况：25个人中，由于意见不同，每 个人恰好与其他5个人意见一致？
在建立一个图模型时，一个基本问题是决定这个图是什么 —— 什么是结点？什么是边？ 在这个问题里，我们用结点表示对象——人； 边通常表示两个结点间的关系——表示2个人意见一致。 也就是说，意见一致的2个人（结点）间存在一条边。
第七章 图论基础
Graphs
第一节 图的基本概念
2020/1/17
一个图G定义为一个三元组：G=<V, E, Φ>
V —— 非空有限集合，V中的元素称为结点 (node)或 顶点(vertex)
E —— 有限集合（可以为空），E中的元素称为边(edge)
Φ —— 从E到V的有序对或无序对的关联映射
以v为起始结点的弧的条数，称为出度(out-degree) （引出次数），记为d+(v)
以v为终结点的弧的条数，称为入度(in-degree)
（引入次数），记为d-(v)
v3
v的出度和入度的和，称为v的度数(degree)
（次数），记为d(v) = d+(v) + d-(v)
v1 (a) v2
结点的次数
(associative mapping)
v3
v3
v3
v1 (a) v2
v1
v2
(b)
v1
v2
(c)
图的基本概念
2020/1/17
图G=<V, E, Φ>中的每条边都与图中的无序对或有序对联系
若边e E 与无序对结点[va, vb]相联系，即Φ(e)= [va, vb] （va, vb V）则称e是无向边（或边、棱）

有环和平行边，u至多与其余n-1个结点中每一个 有一条边相连接，即deg(u)≤n-1，因此，⊿ (G) ＝maxdeg(u)≤n-1。
24
设G是一个n阶无向简单图，n是大于等于3的 奇数。证明图G与它的补图中度数为奇数的结 点个数相等。
证明： 因为G是n阶无向简单图，且n是大于等于3的奇数，
故无向图的结点数为奇数，则所对应的n阶完全图 中每个结点的度数为n-1即为偶数， 利用奇数+奇数=偶数，偶数+偶数=偶数，所以， 在G中结点度数为奇数的结点，在其补图中的度 数也应为奇数，故G和其补图的奇数结点个数也 是相同的。
25
P286 1、在无向图G中，从结点u到结点v有一条长度为 偶数的通路，从结点u到结点v又有一条长度为奇 数的通路，则在G中必有一条长度为奇数的回路。
(4) D中长度为4的回路有多少条？ 答： 长度为4的回路为11条。
(5) D中长度4的通路有多少条？其中有几条是回路？ 答：长度4的通路88条，其中22条为回路。
(6) 写出D的可达矩阵。 44的全1矩阵。
17
简单无向图 G 必有2结点同度数。
证: 令 G={v1,…,vn}，
(2) n阶非连通的简单图的边数最多可为n-1阶连通图 加上一个孤立点，所以边数为(n-1)(n-2)/2，最少为0。
20
一个图如果同构于它的补图，则该图称为自补图。
1)一个图是自补图，其对应的完全图的边数必为偶数; 2)证明：若n阶无向简单图是自补图，则n=4k或n=4k+1
（k为正整数）。 解：
平面图的对偶图
无向树及其性质 根树及其应用
地图着色与平 面图着色
3
4
一、无向图与有向图

例：把下面的m叉树改写为二叉树。
14
第七章 图论
信 息 科 学 与 工 程 学 院
练习：把下面的有序树改写为二叉树。
。 。 。。 。 。。 。 。 。 知识点提示：
。 。。
。 。 。
。
课下自学
此方法可推广至有序森林到二叉树的转换。 此方法具有可逆性。
15
第七章 图论
信 息 科 学 与 工 程 学 院
给定一棵2叉树T，设它有t片树叶。设v为T的一个分枝点， 则v至少有一个儿子，最多有两个儿子。若v有两个儿 子，在由v引出的两条边上，左边的标上0，右边的标 上1；若v有一个儿子，在由v引出的边上可标上0，也
可标上1。设vi为T的任一片树叶，从树根到vi的通路
上各边的标号组成的0，1串组成的符号串放在vi处，t 片树叶处的t个符号串组成的集合为一个二元前缀码。
定义7-8.5
在根树中， 科 一个结点的通路长度为从树根到此结点的通路中的边 学 数。 与 分枝点的通路长度称为内部通路长度。 树叶的通路长度称为外部通路长度。
工 程 学 院
。 。 。 。。 A 。 。 。。
18
第七章 图论
信 息 科
定理7-8.2
若完全二叉树有n个分枝点，且内部通路长度总和为L，外 部通路长度总和为E，则 E=L+2n。 证明：
学 与 工 程 学 院
对分枝点数目n进行归纳证明。
。
当n=1时，如右图所示，
L=0， E=2，
。
。
显然， E=L+2n成立。
19
第七章 图论
信 息 科 学
定理7-8.2 若完全二叉树有n个分枝点，且内部通路长度总 和为L，外部通路长度总和为E，则 E=L+2n。 证明：

图7-1.9 不同构的图
作业
P279 (1) (4)
如图7-1.6中的(a)和(b)互为补图。
[定义] 子图(subgraph) 设图G=<V,E>，如果有图G’= <V’,E’>，若有 V’ V ，E’ E，则称图G’是图G的子图。 [定义] 生成子图(spanning subgraph) 如果图G的子图G’包含G的所有结点,则称该图 G’为G的生成子图。如图7-1.8中G'和G"都是 G的生成子图。
[定义] 相对于图G的补图 设图G'＝〈V',E'〉是图G＝〈V,E〉的子图,若 给定另外一个图G"＝〈V",E"〉使得E"＝EE', 且 V" 中仅包含 E"的边所关联的结点。则 称G"是子图G'的相对于图G的补图。
图7-1.7 (c )为(b)相对于(a)的补图
如图 7-1.7 中的图 (c) 是图 (b) 相对于图 (a) 的补 图。而图 (b) 不是图 (c) 相对于图 (a) 的补图 , 因为图(b)中有结点c。在上面的一些基本概 念中,一个图由一个图形表示,由于图形的结 点的位置和连线长度都可任意选择 , 故一个 图的图形表示并不是唯一的。下面我们讨 论图的同构的概念。
表7-1.1
结 点 出 度 入 度
a 2 0
b 1 1
c 0 2
d 1 1
结 点 出 度
入 度
v1 1 1
v2 0 2
v3 2 0
v4 1 1
分析本例还可以知道 , 此两图结点的度数也 分别对应相等,如表7-1.1所示。
两图同构的一些必要条件: 1.结点数目相等; 3.边数相等; 3.度数相等的结点数目相等。 需要指出的是这几个条件不是两个图同构的 充分条件,例如图7-1.9中的(a)和(b)满足上 述的三个条件,但此两个图并不同构。

4.无向图的连通性
若无向图G中任何两顶点都连通,则称G是连通图.
对于任意的无向图G.设V1,V2,…,Vk是顶点之间连通关系的 等价类,则称他们的导出子图为G的连通分支.用p(G)表示G 的连通分支数.
V1 e1
e2 e3
V3
e4 V2
V4
a
de
h
i
b
c
f
g
5.有向图的连通性
若略去有向图D中各边的键头,所得无向图是无向连通图,则 称D是弱连通图(或称D是连通图).
(2) mij d (vi )(i 1,2,..., n)
j 1
mn
nm
n
(3) mij mij d(vi ) 2m
j1 i1
i1 j1
i 1
m
(4) mij 0 vi是孤立点 j 1
(5)若第j列与第k列相同, 则说明e j与ek为平行边.
2.有向图的关联矩阵
设有向图D=<V,E>,V={v1,v2,…,vn},E={e1,e2,…,em} 1, vi为ej的始点
e1,e2,e3},{e1,e2,
e2
e4},{e9}等边割集 ,e9是桥.
e3 V4
e5 e6
V5 e4
V6
e9
V7
7.3 图的矩阵表示
1.无向图的关联矩阵
设无向图G=<V,E>,V={v1,v2,…,vn},E={e1,e2,…,em}
令mij为顶点vi与ej的关联次数, 则称(mij)n×m为G的关联矩阵.记为M(G)
若Γ 满足:vi-1,vi为ei的端点(若G为有向图,vi-1是ei的始 点,vi是ei的终点)i=1,2,…,k,则称Γ 为G中通路,v0,vk分 别称为通路的始点和终点,Γ 中边的数目k称为通路长度.

科学中的许多问题。
03
例如，利用图论中的最短路径算法和最小生成树算法
等，可以优化网络通信和数据存储等问题。
运筹学中的应用
01
运筹学是一门应用数学学科， 主要研究如何在有限资源下做 出最优决策，离散数学在运筹 学中有着广泛的应用。
02
利用离散数学中的线性规划、 整数规划和非线性规划等理论 ，可以解决运筹学中的许多问 题。
并集是将两个集合中的所有元素合 并在一起，形成一个新的集合。
详细描述
例如，{1, 2, 3}和{2, 3, 4}的并集是 {1, 2, 3, 4}。
总结词
补集是取一个集合中除了某个子集 以外的所有元素组成的集合。
详细描述
例如，对于集合{1, 2, 3}，{1, 2}的 补集是{3}。
集合的基数
总结词
）的数学分支。
离散数学的学科特点
03
离散数学主要研究对象的结构、性质和关系，强调推
理和证明的方法。
离散数学的应用领域
计算机科学
01
离散数学是计重要的工具和方法。
通信工程
02
离散数学在通信工程中广泛应用于编码理论、密码学、信道容
量估计等领域。
集合的基数是指集合中元素的数量。
详细描述
例如，集合{1, 2, 3}的基数是3，即它包含三个元素。
03 图论
图的基本概念
顶点
图中的点称为顶点或节点。
边
连接两个顶点的线段称为边。
无向图
边没有方向，即连接两个顶点的线段可以是双向 的。
有向图
边有方向，即连接两个顶点的线段只能是从一个顶 点指向另一个顶点。
研究模态算子（如necessity、possibility）的语义和语法。

3 v1e1v2e5v5e6v4e4v2e5v5e7v6
…………
初级通路 简单通路 复杂通路
第38页/共94页
例1、(2)
图(2)中过v2的回路 (从 v2 到 v2 )有：
1 v2e4v4e3v3e2v2
长度3
2 v2e5v5e6v4e3v3e2v2
长度4
3 v2e4v4e3v3e2v2e5v5e6v4e3v3e2v2 长度7
第34页/共94页
一、通路，回路。 2、简单通路，简单回路。 简单通路 (迹) 简单回路 (闭迹) 复杂通路 (回路)
第35页/共94页
一、通路，回路。 3、初级通路，初级回路。 初级通路 (路径) 初级回路 (圈)
初级通路 (回路) 简单通路 (回路)，
但反之不真。
4、通路，回路的长度—— 中边的数目。
补图的概念， 5、图的同构的定义。
第4页/共94页
一、图的概念。 1、定义。
无序积 A & B (a,b) a A b B
无向图 G V , E
E V &V ， E 中元素为无向边，简称边。
有向图 D V, E
E V V ， E 中元素为有向边，简称边。
第5页/共94页
一、图的概念。 1、定义。
2、握手定理。
定理1： 设图 G V , E 为无向图或有向图，
V v1,v1,
则
,vn，E m ( m为边数)，
n
d (vi ) 2m
i 1
第20页/共94页
n
2、握手定理 d (vi ) 2m i 1
推论：任何图中，度为奇数的顶点个数为偶数。
定理2： 设D V, E 为有向图，
第36页/共94页

第七章 图论 7.1 图的基本概念
完全图：任意两个不同的结点都是邻接的简单图称为
完全图。n个结点的无向完全图记为Kn。
图7.1.5给出了K3和K4。从图中可以看出K3有３条边，
K4有６条边。容易证明Kn有条边。
n(n 1) 2
图7.1.5K3与K4示意图
图7.1.6
第七章 图论 7.1 图的基本概念
一个图G可用一个图形来表示且表示是不唯一的。
第七章 图论 7.1 图的基本概念
【例7.1.2】设G=〈V(G),E(G)〉,其中
V(G)={a,b,c,d},E(G)={e1,e2,e3,e4,e5,e6,e7},e1=(a,b), e2=(a,c),e3=(b,d),e4=(b,c),e5=(d,c),e6=(a,d),e7=(b,b) 。
1)若e1，e2，…，ek都不相同， 则称路μ为迹；
2)若v0，v1，…，vk都不相同， 则称路μ为通路；
3)长度大于２的闭的通路（即 除v0＝vk外，其余结点均不相同的 路）μ称作圈。
图7.1.1
第七章 图论
7.2 路与回路
例如在图7.2.1中，有连接v5 到v3的路v5e8v4e5v2e6v5e7v3，这 也是一条迹；路v1e1v2e3v3是一 条通路；路v1e1v2e3v3e4v2e1v1是 一条回路，但不是圈；路 v1e1v2e3v3e2v1是一条回路，也是 圈。
定 义 7.2.1 给 定 图 G ＝ 〈V,E〉, 设 v0,v1,…,vk∈V ， e1 ， e2，…，ek∈E，其中ei是关联于结点vi-1和vi的边，称 交替序列v0e1v1e2…ekvk为连接v0到vk的路，v0和vk分别 称为路的起点与终点。路中边的数目k称作路的长度。 当v0=vk时,这条路称为回路。

2018/7/1 数学学院 34--6

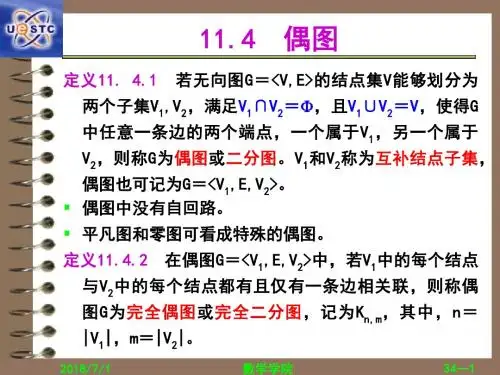

例2
在图 a 给出了一个偶图，它的互补结点子集为 V1和V2， 图b是从V1到V2的一个匹配。 图c中的偶图虽然满足条件|V1|≤|V2|，但是却 没有匹配。
2018/7/1 数学学院 34--7
霍尔定理
定理 11.4.2 在偶图 G ＝ <V1,E,V2> 中存在从 V1 到V2的匹配，当且仅当V1中任意k个结点至少与
组。
V2＝{s1,s2,s3,s4,s5}
以 V 1 ， V 2 为互补结点子集，若 s i 在 c j 中，则
(si,cj)在E中。
2018/7/1
数学学院
34--11
1) G1＝<V1,E1,V2>如图a所示。
在G1中，V1中的每个结点至少关联2条边，而 V2中的每个结点至多关联2条边，因此满足t条件， 故存在从V1到V2的匹配。事实上，选s2为物理组 的组长，选s3为化学组的组长，选s5为生物组的 组长，它们对应的匹配如,…,|V1|。
这个定理中的条件通常称为相异性条件。 判断一个偶图是否满足相异性条件通常比较复 杂，下面给出一个判断偶图是否存在匹配的一 个充分条件，对于任何偶图来说，都很容易确
定这些条件。因此，在考察相异性条件之前，
应首先试用这个充分条件。
2018/7/1 数学学院 34--8
2018/7/1 数学学院 34--3
充分性： 设G中每条回路的长度均为偶数，若G是 连通图，任选v0∈V，定义V的两个子集如下： V1＝{vi|d(v0,vi)为偶数} V2＝V-V1 现证明 V1中任两结点间无边存在。假若存在 一条边 (vi,vj)∈E，其中 vi,vj∈V1 ，则由 v0 到 vi 间的短程线（长度为偶数）以及边(vi,vj)，再加 上 vj 到 v0间的短程线（长度为偶数）所组成的回 路的长度为奇数，与假设矛盾。 同理可证V2中任两结点间无边存在。
