SATWE参数取值

SATWE计算控制参数的选择方法层刚度比计算：a)【剪切刚度】是按《高层建筑混凝土结构技术规程》附录E.0.1建议的方法计算，适用于计算“转换层位于底部1层结构”的层刚度比及“地下室与上部首层”的层刚度比；不适用于带梁式托柱转换层或桁架式转换层结构的层刚度比计算。

b)【剪弯刚度】是按《高层建筑混凝土结构技术规程》附录E.0.2建议的方法计算，适用于计算“转换层位于底部2层及2层以上结构”的层刚度比。

当转换层设置在3层及3层以上时，除了采用【剪弯刚度】算法外，还应采用【地震剪力与地震层间位移的比值】算法再计算一次层刚度，从而进行转换层本层侧向刚度不应小于相邻上一层楼层侧向刚度的60%的下限控制。

c)【地震剪力与地震层间位移的比值】是按《建筑抗震设计规范》3.4.2和3.4.3条文说明中建议的方法计算，适用于没有转换结构的大多数常规建筑，也可用于地下室嵌固部位的刚度比计算，这是程序默认的层刚度比计算方法。

对于《高层建筑混凝土结构技术规程》附录E.0.2 中“当转换层设置在3层及3层以上时，其楼层侧向刚度不应小于相邻上部楼层侧向刚度的60%”的要求，也可采用此算法进行控制，但需要将【X、Y 向回填土刚度值】参数取为0。

d)不计算地震作用时，对于多层结构可以选择“剪切刚度”；对于高层结构可选择“剪弯刚度”。

e)当选用“地震剪力与地震层间位移的比值”时，如果结构平面中的洞口较多，会造成楼层平均位移的计算误差增加，此时应选择“强制刚性楼板假定”来计算层刚度。

当选用“剪切刚度”或“剪弯刚度”时，程序默认楼层为刚性楼板。

地震作用分析方法：【侧刚】是一种简化计算方法，只适用于采用楼板平面内无限刚假定的普通建筑和采用楼板分块平面内无限刚假定的多塔建筑。

【侧刚】的优点是分析效率高，计算速度快。

对于定义有较大范围的弹性楼板、有较多不与楼板相连的构件（如错层结构、空旷的工业厂房、体育馆所等）或有较多错层构件的结构，则应采用【总刚】。

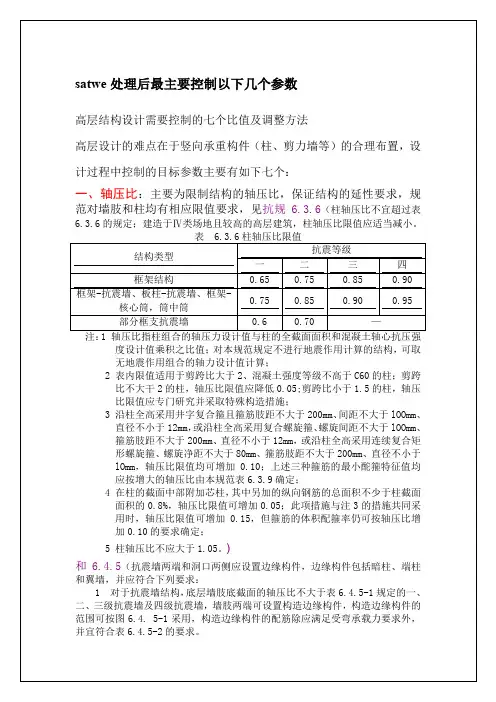

图6.4.5-1抗震墙的构造边缘构件范围
2 底层墙肢底截面的轴压比大于表6.4.5-1规定的一、二、三级抗震墙，以及部分框支抗震墙结构的抗震墙，应在底部加强部位及相邻的上一层设置约束边缘构件，在以上的其他部位可设置构造边缘构件。

约束边缘构件沿墙肢的长度、配箍特征值、箍筋和纵向钢筋宜符合表6.4.5-3的要求(图6.4.5-2)。

表6.4.5-3 抗震墙约束边缘构件的范围及配筋要求
项目
一级（9度）一级（8度）二、三级
λ≤0.2 λ＞0.2 λ≤0.3 λ＞0.3 λ≤0.4 λ＞0.4
图6.4.5-2抗震墙的约束边缘构件
，高规6.4.2和7.2.14及相应的条文说明。

轴压比不满足要求，结构的延性要求无法保证；轴压比过小，则说明结构的经济技术指标较差，宜适当减少相应墙、柱的截面面积。

轴压比不满足时的调整方法：
1、程序调整：SATWE程序不能实现。

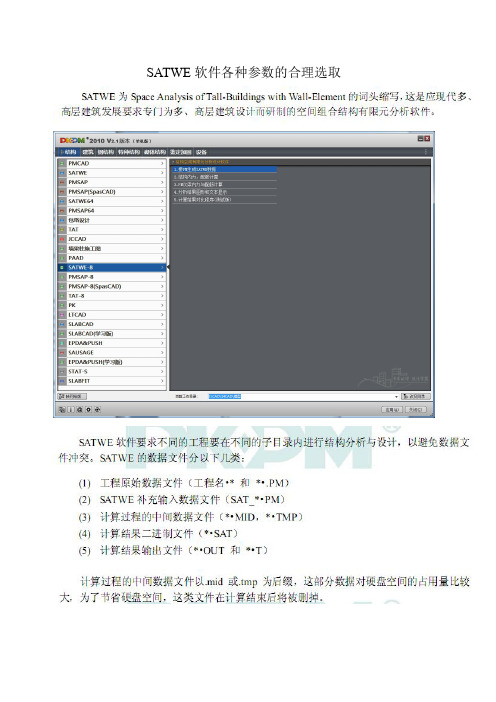

SATWE软件各种参数的合理选取一、总信息1．水平力与整体坐标夹角何意?如何选取?该参数为地震力、风荷载作用方向与整体坐标的夹角。

当结构与整体坐标系不正交，需按该方向重新计算地震力和风荷载时可填入此参数，程序自动按照设计人员输入的方向进行水平力的计算。

2．“对所有楼层采用刚性板假定”该如何选择?《建筑抗震设计规范》(GB5001l～2010)(以下简称《抗震规范》)和《高规》均要求，在计算结构的位移比时，要采用刚性楼盖。

因此，设计人员在计算此项指标时应考虑“强制执行刚性板假定”。

结构的位移比是反映结构扭转效应的一项重要指标，为了避免由于局部振动的存在而影响结构位移比的正确计算，规范规定在刚性板假定下计算结构的位移比。

这里需要说明的是，在计算结构的内力和配筋时，则宜将此选项去掉。

3．如何选择“模拟施工加载l”、“模拟施工加载2”、“模拟施工加载3”和“一次性加载”?在目前的SATWE软件中，程序给出了四种模拟施工的计算方法，即施工模拟1、施工模拟2、施工模拟3和一次性加载。

以下介绍这四种计算方法的区别与联系。

(1)一次性加载这种计算方法的主要原理是先假定结构已经完成，然后将荷载一次性加载到工程中。

其计算结果的主要特点是结构各点的变形完全协调，并由此而产生的弯矩在各点都能保持内力平衡状态。

但是，由于竖向荷载是一次性加载到工程中的，造成结构竖向位移往往偏大。

这对于某些结构，比如框筒结构，因框架和剪力墙核心筒之间的刚度相差悬殊，使剪力墙核心筒较框架部分而言，承担较大的竖向荷载，从而使二者之间产生较大的竖向位移差。

由于这种沉降差异的存在，使框架柱产生向上的拉力，如果该拉力大于框架柱本身所分担的竖向荷载，就会形成拉柱或梁端没有负弯矩的情况，给设计造成困难。

(2)模拟施工1实际工程通常按如下顺序施工：先支本层模板，再进行钢筋绑扎和浇筑混凝土，待混凝土达到规定的强度要求后，拆除本层模板(相当于本层结构上全部荷载加到已建结构上)，然后按此顺序逐层施工，直到主体工程结束。

SATWE设计参数1、总信息1.1水平力与整体坐标夹角，先取初始值为0，SA TWE计算后在计算书WZQ.OUT中输出的结构最不利方向角，如果这个角度与主轴夹角大于±15°，应该将该角度输入重新计算，已考虑最不利地震作用方向的影响。

1.2混凝土容重，一般取26或者27，可以省去计算抹灰1.3钢材容重，一般取78，需要考虑钢构件表面装饰和防火涂层重量是，适当修改。

1.4裙房层数1.5转换层所在层号，竖向抗侧力构建不连续时，该构件传递给水平转换构件的地震内力应乘以1.25~1.5的增大系数。

如果输入多个转换层，数字之间以逗号或者空格格开，初始值为0.注意：若有地下室，转换层号从地下室起算。

1.6地下室层数，当上部结构与地下室共同分析时，可以屏蔽地下室部分的风荷载，并提供地下室外围回填土约束作用数据。

1.7墙元细分最大控制长度，高规—当采用有限元模型时，应在复杂变化处合理的选择和划分单元。

初始值为2，一般工程取初始值，框支剪力墙结构可取初始值1.5或1.0。

无特殊情况，不宜取得太小。

1.8对所有楼层强制采用刚性楼板假定，开始选择此项计算，以满足规范要求的计算条件，计算完成后应去掉此项选择，以弹性楼板方式惊醒配筋和其他计算分析。

什么样的建筑这样计算1.9墙元侧向节点信息，，对于多层结构，剪力墙相对较少，可选择出口节点；对于高层结构，剪力墙相对较多，可选择内部节点。

初始值为内部节点，在计算结构上的区别。

1.10墙梁转框架梁的控制跨高比，一、二级抗震墙的洞口连梁，跨高比不宜大于5，且梁截面高度不宜小于400mm。

1.11结构材料信息型钢混凝土和钢管混凝土结构属于钢筋混凝土结构，不是钢结构。

1.12结构体系有较强竖向支撑的钢框架结构可以设置为框剪结构。

1.13恒活载计算信息，不计算恒活荷载：不计算竖向力；一次性加载；模拟施工加载1：在实际施工中竖向荷载逐层增加，逐层找平，下层的变形对上层基本没有影响。

最全Satwe参数设定1、总信息：水平力与整体坐标系夹角：0根据抗规（GB50011-2001）5.1.1条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用”。

当计算地震夹角大于15度时，给出水平力与整体坐标系的夹角（逆时针为正），程序改变整体坐标系，但不增加工况数。

同时，该参数不仅对地震作用起作用，对风荷载同样起作用。

通常情况下，当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度（包括X、Y两个方向）时，应将此方向重新输入到该参数进行计算。

混凝土容重：26本参数用于程序近似考虑其没有自动计算的结构面层重量。

同时由于程序未自动扣除梁板重叠区域的结构荷载，因而该参数主要近似计算竖向构件的面层重量。

通常对于框架结构取25-26；框架-剪力墙结构取26；剪力墙结构，取26-27。

1.3钢容重：78一般情况下取78，当考虑饰面设计时可以适当增加。

1.4裙房层数：按实际填入混凝土高规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施。

同时抗规（GB50011-2001）6.1.10条条文说明要求：带有大底盘的高层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸一层，大底盘顶板以上至少包括一层。

裙房与主楼相连时，加强部位也宜高出裙房一层。

本参数必须按实际填入，使程序根据规范自动调整抗震等级，裙房层数包括地下室层数。

1.5转换层所在层号：按实际填入该参数为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息。

输入转换层号后，程序可以自动判读框支柱、框支梁及落地剪力墙的抗震等级和相应的内力调整。

SATWE参数设置详解一、总信息⏹水平力与整体坐标夹角（度）《抗震规范》5.1.1条和《高规》4.3.2条规定“一般情况下，应至少在结构两个主轴方向分别计算水平地震作用；有斜交抗侧力构件的结构，当相交角度大于15°时，应分别计算各抗侧力构件方向的水平地震作用。

”该参数为地震作用方向或者风荷载作用方向与结构整体坐标的夹角，逆时针方向为正。

如地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为最不利地震作用方向。

从严格意义上讲，规范中所讲的主轴是指地震沿该轴方向作用时，结构只发生沿该轴方向的侧移而不发生扭转位移的轴线。

当结构不规则时，地震作用主轴方向就不一定是0°和90°。

如最大地震方向与主轴夹角较大时，可以输入该角度考虑最不利作用方向的影响。

操作要点：设计人员事先很难估算结构的最不利地震作用方向，因此可以先取初始值0°，SATWE计算后在计算书WZQ.OUT中输出最不利方向角，如果这个角度与主轴角度大于±15°，应该将角度输入重新计算，以考虑最不利地震作用方向的影响。

注意事项：1、为避免填入该角度后图形旋转带来的不便，也可以将最不利地震作用方向在多方向水平地震参数中输入；2、本参数不是规范要求的，仅供设计人员选用；3、本参数也可以考虑最大风力作用的方向，但需要用户自行设定多个角度进行计算，比较多次计算结果取最不利值。

⏹混凝土容重主要用于求梁、柱、墙自重，初始值容重为25，适合于一般工程。

如果要考虑梁柱墙上的抹灰层、装修层等荷载时，可以采用加大容重的方法近似考虑，以避免繁琐的荷载导算，一般框架取25，框剪取26，剪力墙取27。

⏹钢材容重初始值为78，适合于一般工程情况，若要考虑构件表面装饰和防火涂层重量时，应按照实际情况修改此参数。

⏹裙房层数《高规》10.6.3条规定：“塔楼中与裙房相连的外围柱、剪力墙，从固定端至裙房屋面上一层的高度范围内，柱纵向钢筋的最小配筋率宜适当提高，剪力墙宜按本规程第7．2．15条的规定设置约束边缘构件，柱箍筋宜在裙楼屋面上、下层的范围内全高加密；当塔楼结构相对于底盘结构偏心收进时，应加强底盘周边竖向构件的配筋构造措施。

SATWE参数选取原则（第三版）SATWE 2010 版（2013 年10 月版本）一、总信息:1.水平力与整体坐标夹角：取0度；（如周期计算结果中显示最大地震力方向与主坐标夹角大于15°，应在斜交抗侧力构件中输入角度，此处不必改动）2.混凝土容重：框架、框架-剪力墙取26 ；剪力墙及框筒结构取27 ；计算地下室底板配筋时取0；3.钢材容重：78 ；4.裙房层数：按实际计算层数输入（应计入地下室的层数）；5.转换层所在层号：此参数为针对〃部分框支剪力墙结构〃及〃底层带托柱转换层的筒体〃而设置。

对于部分构件的局部转换，只需要在特殊构件定义中设置转换构件即可，不必在此设置转换层号；此层号为PMCAD中的自然层号，包括地下室；（转换层自动默认为薄弱层）6.嵌固端层号：若嵌固端在基础上就为“1〃，若嵌固端为地下室顶板则为“地下室层数+1”。

7.地下室层数：除了对风荷载作用、地震作用及内力调整有关系外，该参数对高位转换的判别影响很大，应准确输入该参数（应注意地下室层数的判断）；8.对所有楼层采用刚性楼板假定：除内力及配筋计算以外，均勾选“是”；注：进行内力和配筋计算时，部分特殊的结构应在特殊构件定义中修改弹性板的类型，如板柱结构应定义弹性板6、厚板结构应定义弹性板3、楼面开大洞时应定义弹性膜。

9.地下室强制采用刚性楼板假定；地下室有跃层构件或开大洞时，可取消勾选；10.墙梁跨中节点作为刚性楼板从节点：一般勾选，若连梁抗剪超限，可不勾选进行计算；11.计算墙倾覆力矩时只考虑腹板和有效翼缘：一般应勾选；（砼规中9.4.3条有相关承载力计算内容，程序参照此条考虑到倾覆力矩上，此条对倾覆力矩比有轻微影响）12占单性板与梁变性协调：替代上个版本的〃强制刚性楼板假定时保留楼板平面外刚度”，应勾选；13.结构材料信息：按实际类型填写；14.结构体系：按实际填写；仅设置少量剪力墙的框架结构应按框架结构填写，底层带托柱转换层的筒体仍按框筒或筒中筒结构输入，选砌体结构和底框结构无效；15.恒活荷载计算信息：一般采用模拟施工加载3,如遇到有转换层、跃层柱、长悬挑或吊柱等情况时，应注意修改加载的次序和层数。

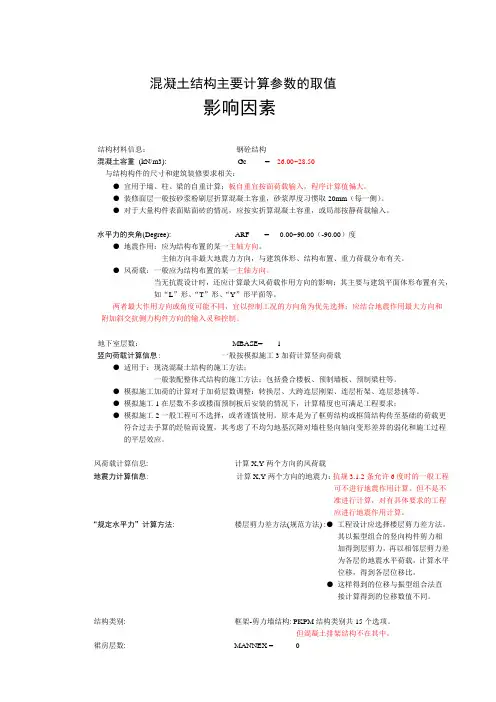

混凝土结构主要计算参数的取值影响因素结构材料信息：钢砼结构混凝土容重(kN/m3): Gc = 26.00~28.50与结构构件的尺寸和建筑装修要求相关：●宜用于墙、柱、梁的自重计算；板自重宜按面荷载输入，程序计算值偏大。

●装修面层一般按砂浆粉刷层折算混凝土容重，砂浆厚度习惯取20mm（每一侧）。

●对于大量构件表面贴面砖的情况，应按实折算混凝土容重，或局部按静荷载输入。

水平力的夹角(Degree): ARF = 0.00~90.00（-90.00）度●地震作用：应为结构布置的某一主轴方向。

主轴方向非最大地震力方向，与建筑体形、结构布置、重力荷载分布有关。

●风荷载：一般应为结构布置的某一主轴方向。

当无抗震设计时，还应计算最大风荷载作用方向的影响；其主要与建筑平面体形布置有关，如“L”形、“T”形、“Y”形平面等。

两者最大作用方向或角度可能不同，宜以控制工况的方向角为优先选择；应结合地震作用最大方向和附加斜交抗侧力构件方向的输入灵和控制。

地下室层数：MBASE= 1竖向荷载计算信息: 一般按模拟施工3加荷计算竖向荷载●适用于：现浇混凝土结构的施工方法；一般装配整体式结构的施工方法；包括叠合楼板、预制墙板、预制梁柱等。

●模拟施工加荷的计算对于加荷层数调整：转换层、大跨连层刚架、连层桁架、连层悬挑等。

●模拟施工1在层数不多或楼面预制板后安装的情况下，计算精度也可满足工程要求；●模拟施工2一般工程可不选择，或者谨慎使用。

原本是为了框剪结构或框筒结构传至基础的荷载更符合过去手算的经验而设置，其考虑了不均匀地基沉降对墙柱竖向轴向变形差异的弱化和施工过程的平层效应。

风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力：抗规3.1.2条允许6度时的一般工程可不进行地震作用计算。

但不是不准进行计算，对有具体要求的工程应进行地震作用计算。

“规定水平力”计算方法: 楼层剪力差方法(规范方法) :●工程设计应选择楼层剪力差方法。

一以下是SA TWE总信息中各参数如何取值,规范出处,对设计很有参考价值,当然有些参数还需要与当地的实际情况和工程的具体实际结合,以达到更合理的设计:建筑结构(SA TWE)的总信息总信息..............................................结构材料信息: 钢砼结构................ 按主体结构材料填写混凝土容重(kN/m3): Gc = 27.00.............. 应考虑构件装修重量，建议取27kN/m3钢材容重(kN/m3): Gs = 78.00.............. 一般取78kN/m3（没有计入构件装修重量）水平力的夹角(Rad): ARF = 0.00.............. 一般取0（地震力.风力作用方向，反时针为正）；当结构分析所得的[地震作用最大的方向]＞15度时, 宜将其角度输入补充验算地下室层数: MBASE= 0................ 无地下室时填0竖向荷载计算信息: 按一次性加荷计算方式.... 多层取[一次性加载]；高层取[模拟施工加载1]，《高规》5.1.9条，高层框剪基础宜取[模拟施工加载2]风荷载计算信息: 计算X,Y两个方向的风荷载...选[计算风荷载]地震力计算信息: 计算X,Y两个方向的地震力...选[计算水平地震力]，《抗规》5.1.1条（强条）特殊荷载计算信息: 不计算.................. 一般情况下不考虑结构类别: 框架结构................ 按结构体系选择裙房层数: MANNEX= 0............... 无裙房时填0转换层所在层号：MCHANGE= 0.............. 无转换层时填0墙元细分最大控制长度(m) DMAX= 2.00............ 一般工程取2.0，框支剪力墙取1.5或1.0 墙元侧向节点信息: 内部节点................ 剪力墙少时取[出口]，剪力墙多时取[内部]，[出口]精度高于[内部]，参见《手册》是否对全楼强制采用刚性楼板假定是............. 计算位移与层刚度比时选[是]，《高规》5.1.5条；计算内力与配筋及其它内容时选[否]风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.45 .......... 取值应≥0.3 kN/m2，一般取50年一遇（n=50），《荷规》7.1.2（强条），附录D.4附表D.4地面粗糙程度: B 类.................... 有密集建筑群的城市市区选[C]类；乡村、乡镇、市郊等选[B]类，D类指有密集建筑群且房屋较高的城市市区；A 类指近海海面和海岛、海岸、湖岸及沙漠地区；详《荷规》7.2.1条结构基本周期（秒）: T1 = 0.06............... 宜取程序默认值（按《高规》附录B公式B.0.2）；规则框架T1=(0.08-0.10)n，n为房屋层数，详见《高规》3.2.6条表3.2.6-1注；《荷规》7.4.1条，附录E；体形变化分段数: MPART= 1................ 体形无变化填1各段最高层号: NSTi = 6................ 按各分段内各层的最高层层号填写各段体形系数: USi = 1.30............. 《荷规》7.3.1表7.3.1；高宽比不大于4的矩形、方形、十字形平面取1.3，详见《高规》3.2.5条地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC........ 《抗规》3.4.3条，5.2.3条；《高规》3.3.1条2款；一般工程选[耦联]，规则结构用[非耦联]补充验算计算振型数: NMODE= 9............... 《抗规》5.2.2条2款，5.2.3条2款；《高规》5.1.13条2款；参见《手册》；[耦联]取3的倍数，且≤3倍层数，[非耦联]取≤层数，参与计算振型的[有效质量系数]应≥90％地震烈度: NAF = 7.00............. 《抗规》1.0.4条，1.0.5条，3.2.4条，附录A场地类别: KD = 2................. 《抗规》4.1.6条表4.1.6（强条）；见地勘报告设计地震分组: 二组................... 《抗规》3.2.4条，附录A特征周期TG = 0.40............... II类场地一、二、三组分别取0.35s、0.40s、0.45s，《抗规》3.2.3条，5.1. 4 条表5.1.4-2（强条）多遇地震影响系数最大值Rmax1 = 0.08........... 7度取0.08，《抗规》5.1.4条表5.1.4-1（强条）罕遇地震影响系数最大值Rmax2 = 0.50........... 7度取0.50，《抗规》5.1.4条表5.1.4-1（强条）框架的抗震等级: NF = 3.................. 7度H≤30m取3，《抗规》6.1.2条表6.1.2（强条）剪力墙的抗震等级: NW = 2.................. 7度框剪取2，《抗规》6.1.2条表6.1.2 （强条）活荷质量折减系数: RMC = 0.50.............. 雪荷载及一般民用建筑楼面等效均布活荷载取0.5，详见《抗规》5.1.3条表5. 1.3（强条）组合值系数周期折减系数: TC = 0.70............... 框架砖填充墙多0.6-0.7，砖填充墙少0.7-0.8；框剪砖填充墙多0.7-0.8，砖填充墙少0.8-0.9；剪力墙1.0；《高规》3.3.16条（强条），3.3.17条结构的阻尼比(%): DAMP = 5.00............. 砼结构一般取5.0；《抗规》5.1.5条1款；《高规》3.3.8条是否考虑偶然偏心:否...................... 单向地震力计算时选[是]，多层规则结构可不考虑，《高规》3.3.3条；参见《手册》；是否考虑双向地震扭转效应:是.................. 一般工程选[是]，此时可不考虑上条[偶然偏心]；《抗规》5.1.1条3款（强条）；《高规》3.3.2条2款（强条）斜交抗侧力构件方向的附加地震数= 0............ 无斜交构件时取0；《抗规》5.1.1条2款（强条）；斜交角度＞15应考虑；《高规》3.3.2条1款（强条）活荷载信息..........................................考虑活荷不利布置的层数从第1 到6层......... 多层应取全部楼层；高层宜取全部楼层，《高规》5.1.8条柱、墙活荷载是否折减不折算.................. PM不折减时，宜选[折算]，《荷规》4.1.2条（强条）传到基础的活荷载是否折减折算................. PM不折减时，宜选[折算]，《荷规》4.1.2条（强条）-------柱，墙，基础活荷载折减系数-------..... 《荷规》4.1.2条表4.1.2（强条）计算截面以上的层号------折减系数1 1.00 《荷规》4.1.2条表4.1.2（强条）2---3 0.85 《荷规》4.1.2条表4.1.2（强条）4---5 0.70 《荷规》4.1.2条表4.1.2（强条）6---8 0.65 《荷规》4.1.2条表4.1.2（强条）9---20 0.60 《荷规》4.1.2条表4.1.2（强条）> 20 0.55 《荷规》4.1.2条表4.1.2（强条）调整信息........................................中梁刚度增大系数：BK = 2.00.............. 《高规》5.2.2条；装配式楼板取1.0；现浇楼板取值1.3-2.0，一般取2.0梁端弯矩调幅系数：BT = 0.85............... 主梁弯矩调幅，《高规》5.2.3条；现浇框架梁0.8-0.9；装配整体式框架梁0. 7-0.8梁设计弯矩增大系数：BM = 1.00............... 放大梁跨中弯矩，取值1.0-1.3；已考虑活荷载不利布置时，宜取1.0连梁刚度折减系数：BLZ = 0.70.............. 一般工程取0.7，位移由风载控制时取≥0.8；《抗规》6.2.13条2款，《高规》 5.2.1条梁扭矩折减系数：TB = 0.40............... 现浇楼板（刚性假定）取值0.4-1.0，一般取0.4；现浇楼板（弹性楼板）取1. 0；《高规》5.2.4条全楼地震力放大系数：RSF = 1.00.............. 用于调整抗震安全度，取值0.85-1.50，一般取1.00.2Qo 调整起始层号：KQ1 = 0................. 用于框剪（抗震设计时），纯框填0；参见《手册》；《抗规》6.2.13条1款；《高规》8.1.4条0.2Qo 调整终止层号：KQ2 = 0................. 用于框剪（抗震设计时），纯框填0；参见《手册》；《抗规》6.2.13条1款；《高规》8.1.4条顶塔楼内力放大起算层号：NTL = 0.............. 按突出屋面部分最低层号填写，无顶塔楼填0 顶塔楼内力放大：RTL = 1.00.............. 计算振型数为9-15及以上时，宜取1.0（不调整）；计算振型数为3时，取1.5九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15...取1.15，《抗规》6.2.4条是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1....用于调整剪重比，《抗规》5.2.5条(强条)是否调整与框支柱相连的梁内力IREGU_KZZB = 0.....一般不调整，《高规》10.2.7条剪力墙加强区起算层号LEV_JLQJQ = 1.......... 《抗规》6.1.10条；《高规》7.1.9条强制指定的薄弱层个数NWEAK = 0............... 强制指定时选用，否则填0，《抗规》5.5.2条，《高规》4.6.4条配筋信息........................................梁主筋强度(N/mm2): IB = 300................ 设计值，HPB235取210N/mm2，HRB335取300N/mm2；《砼规》4.2.1条，4.2.3 条表4.2.3-1（强条）柱主筋强度(N/mm2): IC = 300................《砼规》4.2.1条，4.2.3条表4.2.3-1（强条）墙主筋强度(N/mm2): IW = 210 ...............《砼规》4.2.1条，4.2.3条表4.2.3-1（强条）梁箍筋强度(N/mm2): JB = 210................《砼规》4.2.1条，4.2.3条表4.2.3-1（强条）柱箍筋强度(N/mm2): JC = 210................《砼规》4.2.1条，4.2.3条表4.2.3-1（强条）墙分布筋强度(N/mm2): JWH = 210...............《砼规》4.2.1条，4.2.3条表4.2.3-1（强条）梁箍筋最大间距(mm): SB = 100.00.............《砼规》10.2.10条表10.2.10；可取100-400，抗震设计时取加密区间距，一般取100，详见《抗规》6.3.3条3款（强条）柱箍筋最大间距(mm): SC = 100.00.............《砼规》10.3.2条2款；可取100-400，抗震设计时取加密区间距，一般取100，详见《抗规》6.3.8条2款（强条）墙水平分布筋最大间距(mm): SWH = 200.00.......《砼规》10.5.10条；可取100-300，《抗规》6.4.3条1款（强条）墙竖向筋分布最小配筋率(%): RWV = 0.30........《砼规》10.5.9条；可取0.2-1.2；抗震设计时应≥0.25，《抗规》6.4.3条1 款（强条）设计信息........................................结构重要性系数: RWO = 1.00..............《砼规》3.2.2条，3.2.1条（强条）；安全等级二级，设计使用年限50年，取 1.00柱计算长度计算原则: 有侧移...................一般按[有侧移]，用于钢结构梁柱重叠部分简化: 不作为刚域...............一般不简化，《高规》5.3.4条，参见《手册》是否考虑P-Delt 效应：否.......................一般不考虑；《砼规》5.2.2条3款，7.3.12条；《抗规》3.6.3条；《高规》 5.4.1条，5.4.2条柱配筋计算原则: 按单偏压计算.............宜按[单偏压]计算；角柱、异形柱按[双偏压]验算；可按特殊构件定义角柱，程序自动按[双偏压]计算钢构件截面净毛面积比: RN = 0.85................用于钢结构梁保护层厚度(mm): BCB = 25.00..............室内正常环境，砼强度＞C20时取≥25mm，《砼规》9.2.1条表9.2.1，环境类别见3.4.1条表3.4.1柱保护层厚度(mm): ACA = 30.00..............室内正常环境取≥30mm，《砼规》9.2.1条表9.2.1，环境类别见3.4.1条表3. 4.1是否按砼规范(7.3.11-3)计算砼柱计算长度系数:否...一般工程选[否]，详见《砼规》7.3.11条3款，水平力设计弯矩占总设计弯矩75％以上时选[是]荷载组合信息........................................恒载分项系数: CDEAD= 1.20..............一般情况下取1.2，详《荷规》3.2.5条1款（强条）活载分项系数: CLIVE= 1.40..............一般情况下取1.4，详《荷规》3.2.5条2款（强条）风荷载分项系数: CWIND= 1.40..............一般情况下取1.4，详《荷规》3.2.5条2款（强条）水平地震力分项系数: CEA_H= 1.30..............取1.3，《抗规》5.1.1条1款（强条），《抗规》5.4.1条表5.4.1（强条）竖向地震力分项系数: CEA_V= 0.50..............取0.5，《抗规》5.1.1条4款（强条），《抗规》5.4.1条表5.4.1（强条）特殊荷载分项系数: CSPY = 0.00..............无则填0，《荷规》3.2.5条注（强条）活荷载的组合系数: CD_L = 0.70..............大多数情况下取0.7，详见《荷规》4.1.1条表4.1.1（强条）风荷载的组合系数: CD_W = 0.60..............取0.6，《荷规》7.1.4条活荷载的重力荷载代表值系数: CEA_L= 0.50........雪荷载及一般民用建筑楼面等效均布活荷载取0.5，详见《抗规》5.1.3条表5. 1.3（强条）组合值系数二前处理注意事项1、按构件原型输入：按柱、异形柱、梁、墙（含开洞）构件原型输入，没有楼板的房间要开洞，不要把TAT薄壁柱理论对结的简化带入。

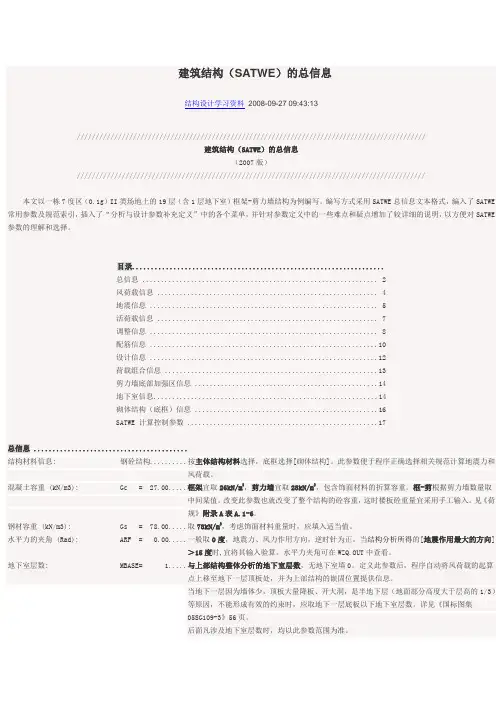

建筑结构（SATWE）的总信息结构设计学习资料2008-09-27 09:43:13/////////////////////////////////////////////////////////////////////////////////////////////建筑结构（SATWE）的总信息（2007版）/////////////////////////////////////////////////////////////////////////////////////////////本文以一栋7度区（0.1g）II类场地上的19层（含1层地下室）框架-剪力墙结构为例编写。

编写方式采用SATWE总信息文本格式，编入了SATWE 常用参数及规范索引，插入了“分析与设计参数补充定义”中的各个菜单，并针对参数定义中的一些难点和疑点增加了较详细的说明，以方便对SATWE 参数的理解和选择。

目录...................................................................总信息 (2)风荷载信息 (4)地震信息 (5)活荷载信息 (7)调整信息 (8)配筋信息 (10)设计信息 (12)荷载组合信息 (13)剪力墙底部加强区信息 (14)地下室信息 (14)砌体结构（底框）信息 (16)SATWE 计算控制参数 (17)总信息 .........................................结构材料信息: 钢砼结构..........按主体结构材料选择，底框选择[砌体结构]。

此参数便于程序正确选择相关规范计算地震力和风荷载。

混凝土容重 (kN/m3): Gc = 27.00.....框架宜取26kN/m3，剪力墙宜取28kN/m3，包含饰面材料的折算容重。

框-剪根据剪力墙数量取中间某值。

改变此参数也就改变了整个结构的砼容重，这时楼板砼重量宜采用手工输入。

建筑结构(SATWE)的设计参数总信息混凝土容重(kN/m3): Gc = 28.00.....应考虑构件装修重量，建议取28kN/m3。

不同结构构件的表面积与体积比不同，饰面的影响不同，一般按结构类型取值：框架结构——25.5，框剪结构——26，剪力墙结构——27。

钢材容重(kN/m3): Gs = 78.00.....一般取78kN/m3（没有计入构件装修重量）水平力与整体坐标夹角(Rad): 一般取0（地震力与风力作用方向，反时针为正）；当结构分析所得的[地震作用最大的方向]＞15度时,宜将其角度输入补充验算。

通常情况下，对结构计算分析，都是将水平地震沿结构X、Y 两个方向施加，所以一般情况下水平力与整体坐标角取0度。

由于地震沿着不同的方向作用，结构地震反应的大小一般也不同，结构地震反应是地震作用方向角的函数。

当结构平面复杂（如L形、三角形）或抗侧力结构非正交时，根据抗震规范5.1.1-2规定，当结构存在相交角大于15度的抗侧力构件时，应分别计算各抗侧力构件方向的水平地震作用，但实际上按00、450各算一次即可；当程序给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。

改变“水平力与整体坐标夹角”实质上就是填入新的坐标系与原坐标系的夹角。

改变夹角后，必须重新执行“生成SATWE数据文件和数据检查”，以自动生成新坐标系下的模型几何数据和风荷载信息。

需要强调的是：改变此参数时，地震作用和风荷载的方向将同时改变，建议仅需改变风荷载方向时才改此参数。

不改变风荷载方向，而结构主轴方向与新坐标系方向不一致时，宜将结构主轴方向角度作为“斜交抗侧力附加地震方向”填入。

恒活荷载计算信息: 多层取[一次性加载]，按一次加荷方式计算竖向力。

高层取[模拟施工加载1]，《高规》5.1.9条，采用整体刚度分层加载模型。

高层框剪基础宜取[模拟施工加载2]。

模拟施工加载2接近手算结果，传给基础的荷载更为合理。

PKPM 中TAT 和SATWE 参数的取值摘要:针对利用PKPM 软件进行结构设计的设计人员, 对多高层计算软件TAT 和SATWE 中遇到的各参数进行了分析和讨论, 以便设计人员在应用该软件进行设计时能够准确地进行数据输入, 从而保证计算结果的正确性, 使得工程的结构设计安全可靠。

关键词:PKPM,设计参数,结构,工程PKPM中多高层结构分析需补充的参数分别为:总信息、设计信息、风荷载信息、配筋信息、地震信息、荷载组合、活荷信息、调整信息。

有时一个参数的输入错误会导致电算结果的错误,所以正确输入程序的相关设计参数是保证工程结构安全的必要条件之一。

1、总信息1.1水平力与整体坐标夹角的信息当结构具有部分斜向结构时,可以输入相应角度改变坐标系, 使地震作用、风荷载等水平力沿着新的坐标轴方向作用。

1.2混凝土容重一般为25kN/m3 ,需要考虑梁柱墙上的粉刷层重时,可取27 kN/m3。

1.3钢材容重一般为78kN/m3,若要考虑构件表面粉刷层重时, 钢材的容重值可适当提高。

1.4恒活荷载计算信息一次加载是将竖向恒载一次加上；施工模拟荷载1主要考虑的是分层加荷、逐层找平等因素的影响；施工模拟荷载2是将竖向构件( 柱、墙) 的刚度放大10 倍后再做施工模拟荷载1。

因此, 选择一次加载计算会带来轴向变形较大的计算误差, 选择施工模拟荷载2时计算出传给基础的力较为均匀合理,可以避免墙轴力远大于柱轴力的不合理情形。

在多、高层建筑设计时, 应选择施工模拟荷载1, 而在计算传给基础的力时应选择施工模拟荷载2, 在进行梁、柱及墙计算时应选择施工模拟荷载1。

2设计信息2.1 P - Δ效应选择信息对混凝土结构, 当不满足JGJ 3-2002 高层建筑混凝土结构技术规程(以下简称高规) 第5.4.1 条时考虑P - Δ效应。

2.2梁重叠部分简化为刚域当选择“梁重叠部分简化为刚域”时,程序将按以下公式计算梁端刚域。

记梁两端与柱的重叠部分长分别为Di和Dj , 梁长为L (即两端节点的距离),梁高为H,则梁两端刚域的长度分别为:Dbi = max( 0,Di - H/4),Dbj= max( 0,Dj - H/4)。

SATWE参数取值及结果分析探讨2011-03-09 01:20:49| 分类：在风中聆听细雨| 标签：|字号大中小订阅总信息结构材料信息: 钢砼结构；结构体系:框架-剪力墙结构竖向荷载计算信息: [模拟施工加载2]，根据《高规》5.1.9条，高层框剪基础宜取[模拟施工加载2]。

对于框剪结构或框筒结构，采用模拟算法2是比较合理的，可以避免剪力墙轴力远大于实际的不合情形。

风荷载计算信息:.选[计算风荷载]地震力计算信息:.选[计算水平地震力]，《抗规》5.1.1条（强条）墙元细分最大控制长度(m) DMAX= 2.00.....一般工程取2.0。

是否对全楼强制采用刚性楼板假定是.............计算位移与层刚度比时选[是]，《高规》5.1.5条；墙梁转换框架梁的控制跨高比（0为不转）：5风荷载信息..........................................地面粗糙程度: B 类..............有密集建筑群的城市市区选[C]类，乡村、乡镇、市郊等选[B]类，详《荷规》7.2.1条地震信息............................................结构规则性信息：不规则.《抗规》3.4.3条，5.2.3条；《高规》3.3.1条2款；一般工程选[耦联]，规则结构用[非耦联]补充验算计算振型数: NMODE=15.....《抗规》5.2.2条2款，5.2.3条2款；《高规》5.1.13条2款；参见《手册》；[耦联]取3的倍数，且≤3倍层数，[非耦联]取≤层数，参与计算振型的[有效质量系数]应≥90％地震烈度: NAF = 7.00.....《抗规》1.0.4条，1.0.5条，3.2.4条，附录A场地类别: KD = 3....《抗规》4.1.6条表4.1.6（强条）；见地勘报告设计地震分组: 一组........《抗规》3.2.4条，附录A特征周期TG = 0.45.....II类场地一、二、三组分别取0.35s、0.40s、0.45s，《抗规》3.2.3条，5.1.4条表5.1.4-2剪力墙的抗震等级: NW = 2.....7度框剪取2，《抗规》6.1.2条表6.1.2 （强条）活荷质量折减系数: RMC = 0.50.....雪荷载及一般民用建筑楼面等效均布活荷载取0.5，详见《抗规》5.1.3条表5.1.3（强条）组合值系数周期折减系数: TC = 0.70.....框架砖填充墙多0.6-0.7，砖填充墙少0.7-0.8；框剪砖填充墙多0.7-0.8，砖填充墙少0.8-0.9；《高规》3.3.8条是否考虑偶然偏心: 是........单向地震力计算时选[是]，单向地震作用计算时，应考虑质量偶然偏心的影响；《高规》3.3.3条；参见《手册》；是否考虑双向地震作用: 否........一般工程选[否]，此时考虑上条[偶然偏心]；“质量与刚度分布明显不均匀不对称”《高规》3.3.2条2款（强条）调整信息........................................中梁刚度增大系数：BK = 2.00......《高规》5.2.2条；装配式楼板取1.0；现浇楼板取值1.3-2.0，一般取2.0梁端弯矩调幅系数：BT = 0.85......主梁弯矩调幅，《高规》5.2.3条；现浇框架梁0.8-0.9；装配整体式框架梁0.7-0.8连梁刚度折减系数：BLZ = 0.70......一般工程取0.7，位移由风载控制时取≥0.8；《抗规》6.2.13条2款，《高规》5.2.1条梁扭矩折减系数：TB = 0.40......现浇楼板（刚性假定）取值0.4-1.0，一般取0.4；现浇楼板（弹性楼板）取1.0；《高规》5.2.4条0.2Qo 调整起始层号：KQ1 = 2.....用于框剪（抗震设计时）；参见《手册》；《抗规》6.2.13条1款；《高规》8.1.4条0.2Qo 调整终止层号：KQ2 =19是否按抗震规范5.2.5调整楼层地震力：是.....用于调整剪重比，《抗规》5.2.5条(强条)设计信息........................................梁柱重叠部分简化: 不作为刚域........一般不简化，《高规》5.3.4条，参见《手册》是否考虑P-Delt 效应：否................一般不考虑；《砼规》5.2.2条3款，7.3.12条；《抗规》3.6.3条；《高规》5.4.1条，5.4.2条柱配筋计算原则: 按单偏压计算......宜按[单偏压]计算；角柱、异形柱按[双偏压]验算；可按特殊构件定义角柱，程序自动按[双偏压]计算是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否...一般工程选[否]，详见《砼规》7.3.11条3款，水平力设计弯矩占总设计弯矩75％以上时选[是]2.结果文本显示的分析与讨论SATWE数据的前期处理完毕，进行数据检查，最后内力配筋计算。

1、SATWE总信息（1）结构材料信息：按主体结构材料选择“钢筋混凝土结构”，如果是底框架结构要选择“砌体结构”。

（2）混凝土容重（KN/m3): Gc=27.00，一般框架取26～27，剪力墙取27～28，在这里输入的混凝土容重包含饰面材料。

（3）钢材容重（KN/m3):Gs＝78.00，当考虑饰面材料重量时，应适当增加数值。

（4）水平力的夹角（Rad):ARF＝0，一般取0度，地震力、风力作用方向反时针为正。

当结构分析所得的“地震作用最大的方向”>15度时，宜按照计算角度输入进行验算。

（5）地下室层数：MBASE＝1，定义与上部结构整体分析的地下室层数，无则填0 。

（6）竖向荷载计算信息：“模拟施工加载 1 ”，多层建筑选择“一次性加载”；高层建筑选择“模拟施工加载1 ”，高层框剪结构在进行上部结构计算时选择“模拟施工加载1 ”，但在计算上部结构传递给基础的力时应选择“模拟施工加载2”。

不计算竖向力：它的作用主要用于对水平荷载效应的观察和对比等。

-----一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。

因为施工的层层找平对多层结构的竖向变位影响很小，所以不要采用模拟施工方法计算。

-----模拟施工方法1加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算。

但是对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。

于是就有了下一种竖向荷载加载法。

------模拟施工方法2加载：这是在“模拟施工方法1”的基础上将竖向构件（柱、墙）的刚度增大10倍的情况下再进行结构的内力计算，也就是再按模拟施工方法1加载的情况下进行计算，主要适用于高层框-剪结构。

采用这种方法计算出的传给基础的力比较均匀合理，可以避免墙的轴力远远大于柱的轴力的不和理情况。

由于竖向构件的刚度放大，使得水平梁的两端的竖向位移差减少，从而其剪力减少，这样就削弱了楼面荷载因刚度不均而导致的内力重分配，所以这种方法更接近手工计算。

SATWE的参数设置采用SATWE 进行结构整体计算分析，需要输入很多参数，如何正确输入参数直接关系到结构计算结果的正确与否，因此必须深刻理解每个输入参数的意义并且按照实际情况正确输入。

一、总信息1水平力与整体坐标角：反应是地震作用方向角的函数。

一般情况下取0度，平面复杂(如L型、三角型)或抗侧力结构非正交时，应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。

2、混凝土容重：由于建模时没有考虑墙面的装饰面层，因此钢筋混凝土计算重度，考虑饰面的影响应大于25KN/m3，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值：框架结构取25.5KN/m3；框剪结构取26KN/m3；剪力墙结构取27KN/m3。

3、钢材容重：一般取78KN/m3，不必改变。

4、裙房层数：按实际情况输入。

高规第4.8.6 条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施,因此该数必须给定。

5、转换层所地层号：按实际情况输入。

该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。

6、地下室层数：程序据此信息决定底部加强区范围和内力调整。

当地下室局部层数不同时，以主楼地下室层数输入。

7、墙元细分最大控制长度：可取1~5 之间的数值，长度控制越短计算精度越高，但计算耗时越多，一般取2 就可满足计算要求，框支剪力墙可取1 或1.5。

8、墙元侧向节点信息：内部节点：一般选择内部节点，当有转换层时，需提高计算精度是时，可以选取外部节点；外部节点：按外部节点处理时，耗机时和内存资源较多。

9、恒活荷载计算信息：a．一次性加载计算：主要用于多层结构，而且多层结构最好采用这种加载计算法。
