pkpm-satwe参数详细讲解详解解析

一、pkpm参数设置1、材料信息的定义本层信息里设置混凝土钢筋的强度等级，局部不同的可以在材料强度里特殊定义（也可以在后续SATWE里定义特殊构件的时候定义）2、设计参数注意：（1）、有地下室的按地下室情况如实填写，当无地下室的时候，第一层为地梁，柱子像下伸，这一层计算的时候也定义为地下室（2）、计算指标的时候地下室一般不组装，计算地下室的梁柱配筋的时候再组装（1）、混凝土容重：如果输楼板荷载的时候没有考虑抹灰找平层等，此处一般输27，若输荷载时考虑了，则可输25；（2）、钢截面净毛面积比值：钢构件截面净面积与毛面积的比值。

净面积是构件去掉螺栓孔之后的截面面积，毛面积就是构件总截面面积。

软件默认取值为0.5，经验值0.85，轻钢结构最大可以取到0.95，框架的可以取到0.9（当然这些和钢材的厚度负差、钢构件上面的开孔面积、焊接质量等等都有关系）（1）计算阵型个数，取3的倍数，一般取楼层数的3倍；也可以在后续SATWE参数里不按阵型个数计算，按达到有效质量系数多少来计算（规范规定至少90%）（2）周期折减系数，考虑隔墙对刚度的影响，隔墙越多，对刚度贡献越大，周期越小，折减系数就越小，根据《高规》第4章最后一页确定其他参数如实填写二、SATWE参数设置（V3.2为例）前面pkpm设置了的参数会自动读取到SATWE里，因此可以在这里设置前面未设置的参数，检查前面已经设置了的参数。

1、总信息（1）水平力与整体坐标夹角：第一次计算不输入，计算后，地震作用最大的方向角度大于15°后，填入该度数再重新计算。

（2）如实填写（3）算指标时全楼刚性楼板假定，算内力时不采用，若选“整体指标计算采用强刚，其他指标采用非强刚”实则为同时计算两个模型，模型大了可能卡。

（4）默认勾选？（5）一般选择默认“考虑墙的所有内力贡献”，但当有很多短肢剪力墙时可选“只考虑腹板和有效翼缘，其余计入框架”（6）施工模拟2、风荷载信息“9）”项取软件默认情况3、地震信息应在隔震信息里输入相应的建筑抗震设防类别速度段：一般指当基本周期位于Tg—5Tg时的情况，动位移可取0-1之间，一般取0.5。

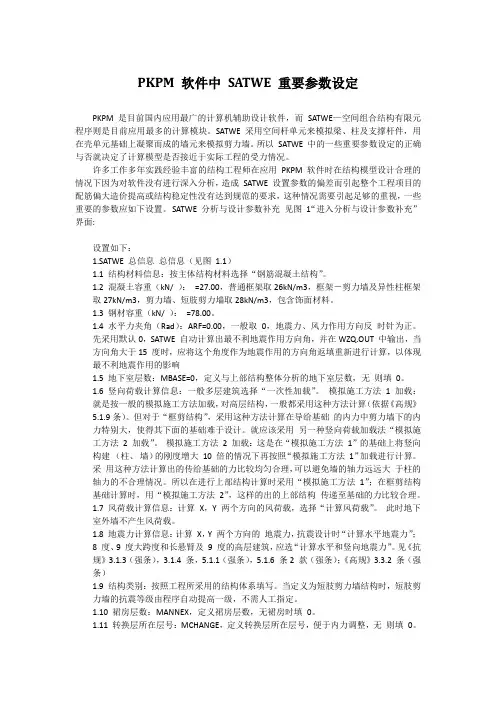

PKPM 软件中SATWE 重要参数设定PKPM 是目前国内应用最广的计算机辅助设计软件，而SATWE—空间组合结构有限元程序则是目前应用最多的计算模块。

SATWE 采用空间杆单元来模拟梁、柱及支撑杆件，用在壳单元基础上凝聚而成的墙元来模拟剪力墙。

所以SATWE 中的一些重要参数设定的正确与否就决定了计算模型是否接近于实际工程的受力情况。

许多工作多年实践经验丰富的结构工程师在应用PKPM 软件时在结构模型设计合理的情况下因为对软件没有进行深入分析，造成SATWE 设置参数的偏差而引起整个工程项目的配筋偏大造价提高或结构稳定性没有达到规范的要求，这种情况需要引起足够的重视，一些重要的参数应如下设置。

SATWE 分析与设计参数补充见图1“进入分析与设计参数补充”界面:设置如下：1.SATWE 总信息总信息（见图1.1）1.1 结构材料信息：按主体结构材料选择“钢筋混凝土结构”。

1.2 混凝土容重（kN/ ）：=27.00，普通框架取26kN/m3，框架－剪力墙及异性柱框架取27kN/m3，剪力墙、短肢剪力墙取28kN/m3，包含饰面材料。

1.3 钢材容重（kN/ ）：=78.00。

1.4 水平力夹角（Rad）：ARF=0.00，一般取0，地震力、风力作用方向反时针为正。

先采用默认0，SATWE 自动计算出最不利地震作用方向角，并在WZQ.OUT 中输出，当方向角大于15 度时，应将这个角度作为地震作用的方向角返填重新进行计算，以体现最不利地震作用的影响1.5 地下室层数：MBASE=0，定义与上部结构整体分析的地下室层数，无则填0。

1.6 竖向荷载计算信息：一般多层建筑选择“一次性加载”。

模拟施工方法1 加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算（依据《高规》5.1.9条）。

但对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。

PKPM丨Satwe参数详解：地震信息、结构规则性信息[规则]或者[不规则] 详见《抗规》3.4.3条。

《抗规》（GB50011-2010）3.4.33.4.3 建筑形体及其构件布置的平面、竖向不规则性，应按下列要求划分：1 混凝土房屋、钢结构房屋和钢-混凝土混合结构房屋存在表3.4.3-1所列举的某项平面不规则类型或表3.4.3-2所列举的某项竖向不规则以及类似的不规则类型，应属于不规则的建筑。

2 砌体房屋、单层工业厂房、单层空旷房屋、大跨屋盖建筑和地下建筑的平面和竖向不规则性的划分，应符合本规范有关章节的规定。

3 当存在多项不规则或某项不规则超过规定的参考指标较多时，应属于特别不规则的建筑。

2、设防地震分组详见《抗规》3.2.4条，附录A。

《抗规》（GB50011-2010）3.2.43.2.4 我国主要城镇(县级及县级以上城镇)中心地区的抗震设防烈度、设计基本地震加速度值和所属的设计地震分组，可按本规范附录A采用。

3、设防烈度详见《抗规》3.2.4条，附录A。

[6（0.05g）、7 （0.1g）、7 （0.15g）、8 （0.2g）、8 （0.3g）、9 （0.4g）]《抗规》（GB50011-2010）3.2.4见上部4、场地类别[一类]or[二类] or [三类]or[四类] 详见《抗规》4.1.6条。

《抗规》（GB50011-2010）4.1.65、框架抗震等级[一级]or[二级]or[三级]or[四级]or[不考虑] 详见《抗规》4.1.2、3条。

《抗规》（GB50011-2010）4.1.2 建筑场地的类别划分，应以土层等效剪切波速和场地覆盖层厚度为准。

4.1.3 土层剪切波速的测量，应符合下列要求：1 在场地初步勘察阶段，对大面积的同一地质单元，测试土层剪切波速的钻孔数量不宜少于3个。

2 在场地详细勘察阶段，对单幢建筑，测试土层剪切波速的钻孔数量不宜少于2个，测试数据变化较大时，可适量增加；对小区中处于同一地质单元内的密集建筑群，测试土层剪切波速的钻孔数量可适量减少，但每幢高层建筑和大跨空间结构的钻孔数量均不得少于1个。

SATWE参数设置重要提示：新版本PKPM系列软件对全部数据在存储、各模块之间的传输过程中，采用了新的加密、验证机制，如果您的工程计算结果数据产生异常，请首先核实您的模型数据在建立、传输以及协同合作修改的过程中，所有过程是否全部使用了PKPM正版软件！一、新版设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。

1. 增加“考虑结构使用年限的活荷载调整系数Lγ”新版《高规》5.6.1条，增加了“考虑结构使用年限的活荷载调整系数Lγ”，本模块中“总信息”选项卡中此项为新增，默认值取“1.0”（按设计使用年限为50年取值，100年对应为1.1），取值可由用户自行设置，取值区间为［0,2］。

2. 新旧规范“混凝土保护层”概念有所不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。

本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。

注意：打开旧版模型数据时，需要按《砼规》表8.2.1重新调整保护层厚度值，计算结果方可满足新规范要求。

3. 钢筋类别的增减新版《砼规》4.2.3条，增加500MPa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300MPa 级钢筋，取消HPB235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。

为此，本模块增加了HPB300、HRBF335、HRBF400、HRB500、HRBF500共5种钢筋类别。

但仍保留了HPB235级钢筋，放在列表的最后，由用户指定。

注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用HPB235级钢筋进行计算，配筋结果将不符合新版规范要求。

关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。

2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。

⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。

⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。

SATWE的参数设置
与tat相同的就略过了。

●墙元侧向节点信息：
这是剪力墙计算“精度和速度”取舍的一个选择。

选择“内部节点”，那么剪力墙侧边的节点将作为内部节点而凝聚掉，但这样速度快，精度稍有降低；作为“外部节点”，那么剪力墙侧边的节点也将作为出口节点，这样墙元的变形协调性好，计算准确，但速度慢。

所以程序建议规则的结构可以选择“内部节点”，复杂的结构还是选择“外部节点”进行计算。

●斜交抗侧力构件方向附加地震数：
主要是针对“非正交的、平面不规则”的结构，这里填的是除了两个正交的，还要补充计算的方向角数。

这个参数与前面的水平力与整体坐标的夹角参数不同，这个参数仅对地震力计算起作用，而水平力与坐标的夹角不但与地震，还与风荷载效应计算有关。

●相应角度：
就是除0、90这两个角度外需要计算的其他角度，个数要与“斜交抗侧力构件方向附加地震数”相同，且不得大于90和小于0。

这样程序计算的就是填入的角度再加上0度和90度这些方向的地震力。

●楼板的分类：
（1）刚性楼板：在程序中考虑为“平面内刚度无穷大，平面外刚度为零”
----弹性楼板3：假定平面内无限刚，真实的模拟楼板平面外刚度
----弹性楼板6：程序真实的计算楼板的平面内外的刚度
----弹性膜：程序真实的计算楼板平面内的刚度，楼板平面外的刚度不考虑。

●多塔定义：注意折线围区可以重叠，但同一构件不能同时属于两个不同的区域。

最好是从最高楼层编起。

PKPM中satwe参数的解读总结三种参考⽂献解读参数：1.点击相应的选项在窗⼝下⽅会有相应的规范2.PKPM⼿册3.钢筋混凝⼟框架以及砌体结构pkpm设计和应⽤2.3.1总信息1.⽔平⼒与整体坐标夹⾓⽤于指定地震作⽤和风荷载计算时⽔平⼒⽅向与整体坐标轴X轴之间的夹⾓。

⽤于计算⽔平地震作⽤。

暂时为0，对于不规则结构还要在W AQ.out⽂件查看⾓度后填⼊再重新算。

2.混凝⼟容重⼀般应考虑构件表⾯抹灰等装饰层⾃重，因此该值可以填写为26-27，剪⼒墙可取27。

3.钢材容重当考虑钢构件中加劲肋等附加重量以及表⾯装饰层、防腐涂层和防⽕层⾃重时候，容重需要乘1.04-1.18等放⼤系数，因此该值可填写为81-92。

4.裙房层数⽤于确定带裙房的塔楼结构剪⼒墙底部加强区的⾼度。

从结构最底层算起（包括地下室层数）。

⽤于判断剪⼒墙底部加强区⾼度。

且⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定抗震设计时候，塔楼中与裙房相连的外围柱、剪⼒墙，从固定端⾄裙房屋⾯上⼀层的⾼度范围内，柱纵向钢筋的最⼩配筋率应该适当提⾼，柱箍筋宜在裙楼屋⾯上下层的范围内全⾼加密。

5.转换层所在层号⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定带托墙转换层的剪⼒墙结构（即部分框⽀剪⼒墙结构）以及带托柱转换层的筒体结构，并对这两种带转换层的结构规定了不同设计要求。

6.嵌固端所在层号建筑抗震设计规范（GB50011）规定了地下室顶板作为上部结构嵌固部位时候，抗震等级确定原则。

取值⽅法是当地下室顶板作为嵌固部位时候，嵌固端所在层为地上⼀层，即地下室层数加⼀，当结构嵌固在基础顶⾯时候，则嵌固端所在层号为1。

7.地下室层数该参数为上部结构同时进⾏内⼒分析的地下室部分的层数。

同时，程序能结合地下室信息页的地下室外围回填⼟约束作⽤数据，考虑回填⼟的约束作⽤。

当上部结构与地下室共同进⾏内⼒整体分析时候，此时基础顶⾯为结构的嵌固端，应该输⼊地下室层数。

目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。

总信息 (4)水平力与整体坐标夹角 (4)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (5)嵌固端所在层号 (6)地下室层数 (8)墙元细分最大控制长度 (8)弹性板细分最大控制长度 (8)转换层指定为薄弱层 (8)对所有楼层强制采用刚性楼板假定 (9)地下室强制采用刚性楼板假定 (9)墙梁跨中节点作为刚性楼板从节点 (10)计算墙倾覆力矩时只考虑腹板和有效翼缘 (11)弹性板与梁变形协调 (12)采用自定义构件施工次序 (12)结构材料信息 (13)结构体系 (13)恒活荷载计算信息 (13)施工次序 (15)风荷载计算信息 (16)地震作用计算信息 (16)结构所在地区 (17)特征值求解方式 (17)“规定水平力”的确定方式 (17)墙元侧向节点信息 (18)风荷载信息 (19)地面粗糙度类别 (19)修正后的基本风压 (19)X、Y向结构基本周期 (21)风荷载作用下结构的阻尼比 (22)承载力设计时风荷载效应放大系数 (22)用于舒适度验算的风压 (23)用于舒适度验算的结构阻尼比 (23)顺风向风振 (23)横风向风振 (24)扭转风振 (25)水平风体型系数 (25)设缝多塔背风面体形系数 (26)特殊风体型系数 (27)地震信息 (27)结构规则性信息 (27)设防地震分组 (28)设防烈度 (28)砼框架、剪力墙、钢框架抗震等级 (29)抗震构造措施的抗震等级 (30)中震（或大震）设计 (31)按主振型确定地震内力符号 (31)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (32)程序自动考虑最不利水平地震作用 (32)斜交抗侧力构件方向附加地震数，相应角度 (32)考虑偶然偏心 (32)考虑双向地震作用 (33)计算振型个数 (34)重力荷载代表值的活载组合值系数 (34)周期折减系数 (35)结构的阻尼比 (35)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (36)竖向地震参与振型数 (36)竖向地震作用系数底线值 (36)自定义地震影响系数曲线 (36)活荷信息 (37)柱墙、基础设计时活荷载 (37)梁活荷不利布置最高层号 (38)柱墙基础活荷载折减系数 (38)考虑结构使用年限的活荷载调整系数 (38)梁楼面活荷载折减设置 (38)调整信息 (39)梁端负弯矩调幅系数 (39)梁活荷载内力放大系数 (39)梁扭矩折减系数 (40)托墙梁刚度放大系数 (40)连梁刚度折减系数 (41)支撑临界角 (41)柱/墙实配钢筋超配系数 (41)中梁刚度放大系数 (42)梁刚度放大系数按2010规范取值 (42)砼矩形梁转T形（自动附加楼板翼缘） (43)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (43)调整与框支柱相连的梁内力 (43)框支柱调整系数上限 (44)抗规（5.2.5）调整 (44)弱/强轴方向动位移比例 (45)按刚度比判断薄弱层的方式 (45)指定薄弱层个数及相应的各薄弱层层号 (46)薄弱层地震内力放大系数、自定义调整系数 (46)全楼地震作用放大系数 (47)顶塔楼地震作用放大起算层号及放大系数 (47)设计信息 (49)结构重要性系数 (49)钢构件截面净毛面积比 (49)梁按压弯计算的最小轴压比 (49)考虑P-delta效应 (49)按高规或高钢规进行构件设计 (49)框架梁端配筋考虑受压钢筋 (49)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (50)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (50)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (51)按混凝土规范B.0.4条考虑柱二阶效应 (51)保护层厚度 (51)过渡层信息 (52)柱配筋计算原则 (52)梁柱重叠部分简化为刚域 (52)钢柱计算长度系数 (53)配筋信息 (54)墙竖向分布筋配筋率 (54)NSW层数和NSW配筋率 (55)箍筋间距 (55)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (55)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (55)采用冷轧带肋钢筋（需自定义） (55)荷载组合 (57)地下室信息 (57)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (57)外墙分布筋保护层厚度 (58)回填土容重、回填土侧压力系数 (59)室外地坪标高、地下水位标高 (59)室外地面附加荷载 (59)生成SATWE数据文件及数据检查 (60)保留用户自定义的柱、梁、支撑长度系数 (60)保留用户自定义的水平风荷载 (60)保留用户自定义的边缘构件信息 (60)剪力墙边缘构件的类型 (60)构造边缘构件尺寸 (60)生成用于定制计算书的荷载简图 (60)SATWE计算控制参数 (62)忽略数检警告信息 (62)刚心坐标、层刚度比计算 (62)形成总刚并分解 (62)结构地震作用计算 (62)结构位移计算 (62)全楼构件内力计算 (62)构件配筋及验算 (62)配筋起始/终止层 (62)层刚度比计算 (62)地震作用分析方法 (62)线性方程组解法 (62)位移输出方式 (62)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。

一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。

抗规》5.1.1 条和《高规》4.3.2 条规定，一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算。

如果地震沿着不同方向作用，结构地一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。

抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。

如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。

这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。

SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。

如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。

一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。

综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。

水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条2 款执行的。

对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。

SATW参数设置一：总信息1 水平力与整体坐标夹角（度）：一般为缺省。

若地震作用最大的方向大于15 度则回填。

2、混凝土容重（KN/m3 :砖混结构25 KN/m3,框架结构26KN/m33、刚才容重（KN/m3 : 一般情况下为78.0 KN/m3 （缺省值）。

4、裙房层数:程序不能自动识别裙房层数,需要人工指定。

应从结构最底层起算（包括地下室）,例如:地下室3 层,地上裙房 4 层时,裙房层数应填入7。

5、转换层所在层号：应按PMCA楼层组装中的自然层号填写，例如：地下室3层,转换层位于地上2层时,转换层所在层号应填入 5.程序不能自动识别转换层,需要人工指定。

对于高位转换的判断,转换层位置以嵌固端起算,即以（转换层所在层号-嵌固端所在层号+1）进行判断,是否为3层或3层以上转换。

6、嵌固端所在层号：无地下室时输入1,有地下室时输入（地下室层数+1）。

7、地下室层数：根据实际情况输入。

8、墙元细分最大控制长度（m : 一般为缺省值1。

9、转换层指定为薄弱层：SATWI中转换层缺省不作为薄弱层，需要人工指定。

如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。

此项打勾与在“调整信息” 页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。

不勾选的话位移偏小。

13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。

pkpm参数详解08PKPM参数详解第一章 SATWE参数合理选取一．总信息1.水平力与整体坐标夹角：地震力、风荷载作用方向与整体坐标的夹角，需按该夹角重新计算地震力、风荷载，程序自动按照输入的方向进行水平力的计算（建议取0，输入角度验算）。

2.裙房层数：裙房层数应包含地下室层数。

3.转换层层号：转换层层号应包含地下室层数。

4.墙元细分最大控制长度:1.0~5.0,缺省值2.0（一般工程），对于框支剪力墙和短肢剪力墙取1.5.5.对所有楼层采用刚性板假定：仅在计算位移比时采用。

6.墙元侧向节点信息“内部节点”（效率高）、“出口节点”（精度高）如何选择：如无特殊要求均可采用“内部节点”。

7.恒活荷载计算信息：模拟施工1（往往无法满足各点弯矩平衡条件）、模拟施工3（更符合工程实际）。

二．风荷载信息1.修正后的基本风压：指考虑地点和环境的影响，如沿海地区和强风地带等把基本风压放大1.1或1.2倍。

（不需乘以风高变化系数和风振系数,程序会自动考虑）。

2.结构基本周期：用于计算风荷载中的风振系数用的，先按缺省值计算，计算完后再将程序输出的第一平动周期值填入即可。

3.设缝多塔背风面体型系数：程序允许设计人员指定各塔的挡风面体型系数通常取0.5（不能取0，否则无法考虑挡风面的影响）。

三．地震信息1.“偶然偏心”和“双向地震作用”：总是先选择偶然偏心，当位移比大于1.2时考虑双向地震作用，如同时选择程序自动选择较大值计算而非叠加。

2.计算振型个数：振型组合数保证质量有效系数不小于0.9，如果振型组合数已经很大，有效质量系数仍不满足要求，应分析原因，考虑结构方案是否合理。

3.活荷载质量折减系数：“抗震规范”5.1.3条，一般情况该值与活荷载组合值系数相同，但建筑各层使用功能不同时，设计人员必须多次计算才行。

4.周期折减系数：“高规”3.3.16条，框架结构0.6~0.7（填充墙较多）、0.7~0.8（填充墙较少）、框剪结构0.8~0.9、纯剪力墙结构不折减。

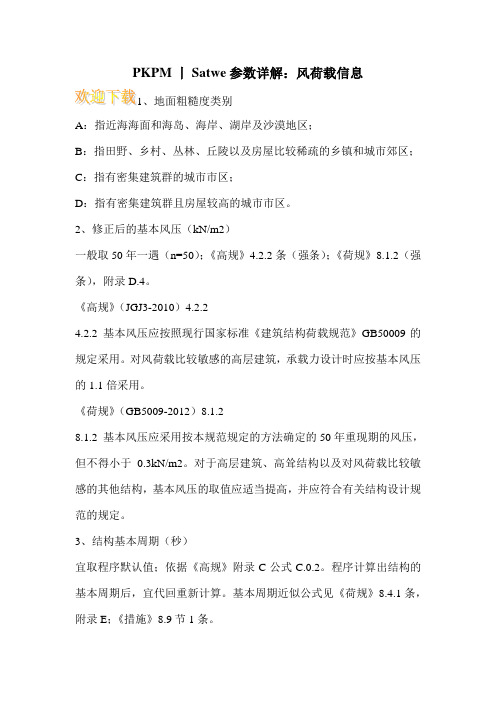

PKPM丨Satwe参数详解：风荷载信息、地面粗糙度类别A：指近海海面和海岛、海岸、湖岸及沙漠地区；B：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C：指有密集建筑群的城市市区；D：指有密集建筑群且房屋较高的城市市区。

2、修正后的基本风压（kN/m2）一般取50年一遇（n=50）；《高规》4.2.2条（强条）；《荷规》8.1.2（强条），附录D.4。

《高规》（JGJ3-2010）4.2.24.2.2 基本风压应按照现行国家标准《建筑结构荷载规范》GB50009的规定采用。

对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1.1倍采用。

《荷规》（GB5009-2012）8.1.28.1.2 基本风压应采用按本规范规定的方法确定的50年重现期的风压，但不得小于0.3kN/m2。

对于高层建筑、高耸结构以及对风荷载比较敏感的其他结构，基本风压的取值应适当提高，并应符合有关结构设计规范的规定。

3、结构基本周期（秒）宜取程序默认值；依据《高规》附录C公式C.0.2。

程序计算出结构的基本周期后，宜代回重新计算。

基本周期近似公式见《荷规》8.4.1条，附录E；《措施》8.9节1条。

《高规》（JGJ3-2010）附录C公式C.0.2C.0.2对于质量和刚度沿高度分布比较均匀的框架结构、框架-剪力墙结构和剪力墙结构，其基本自振周期可按下式计算：T1=1.7TUT (C.0.2)式中, T1 结构基本自振周期(S)；UT假想的结构顶点水平位移(m)，即假想把集中在各楼层处的重力荷载代表值Gi作为该楼层水平荷载，并按本规程第5 1节的有关规定计算的结构顶点弹性水平位移；T考虑非承重墙刚度对结构自振周期影响的折减系数，可按本规程第4.3.17条确定。

《荷规》（GB50009-2012）8.4.1条8.4.1 对于高度大于30m且高宽比大于1．5的房屋，以及基本自振周期T1大于0．25s的各种高耸结构，应考虑风压脉动对结构产生顺风向风振的影响。
