下载文档原格式
附件5：硫化接头标准(试行)一、为规范乌海能源公司胶带硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
工具及辅助材料硫化接头需用的工具和辅助材料见表一三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
接头形式和接头长度真接影响接头的抗拉强度，严禁随意改变。
钢丝绳芯输送带接头工艺目录一、输送带接头用工具及辅助材料 (1)二、硫化胶接用胶料与胶浆 (2)三、硫化胶接工艺流程 (2)四、胶接工艺规程 (3)五、具体胶接形式及操作 (9)钢丝绳芯输送带的连接,主要是靠将接头处钢丝绳埋入带体中,经加压加热硫化来实现的,其连接有如下要求：一、输送带接头用工具及辅助材料带头都做成斜角,斜度为带宽30%；2.中心线要对正无误;3带头剥开：先用刀将钢丝绳带两侧边胶割掉,按画好的尺寸先割开一角,用导链吊起用力拉,另一个人开始割除上覆盖胶,直至将上覆盖胶全部剔除完毕；用同样的方法将下覆盖胶也剔除完,然后将钢丝绳上的胶也全部易除完毕;用这种方法剥带头的最大优点是将带头全部剥离后,被剥出的钢丝绳不会出现弯曲现象,不影响接头的强度;4钢丝绳输送带接头分为一阶接头、二阶接头、三阶接头、四阶接头四种搭接型式;钢丝截断首先按下面所列四种搭接型式提供的尺寸,预先画线或作好标记,然后将钢丝截断成各要求的长度;一阶接头：二阶接头： 带强度规格ST1600 ST2000 ST2500 ST3150 最小阶梯长度L st600 650 750 900 接头长度Lv 1550 1650 1850 2150 三阶接头：带强度规格ST3500 ST4000 ST4500 最小阶梯长度L st950 1050 1100 接头长度Lv 3250 3550 3700带强度规格ST630 ST800 ST1000 ST1250 最小阶梯长度L st450 500 500 550 接头长度Lv750 800 800 850四阶接头：带强度规格ST5000 ST5400 最小阶梯长度L1250 1350st接头长度Lv5450 58505切割斜坡面：按下图所示将覆盖胶切割成斜坡面;6打磨：用粗砂布逐根打毛剥出的钢丝绳,在不使钢丝绳绳受损的前提下,最大限度的将附在钢丝绳表面的残余胶打掉,钢丝根部的橡胶,斜坡面及邻近斜面的覆盖胶表面宽度约30mm以内用砂轮机细致地打磨成粗糙面;打磨完毕后,将带头和钢丝绳上的胶沫清除干净,并将硫化机、工作台清理干净;7胶接成型：A．将两带头钢丝绳平铺在硫化机下热板上,并且要对放,对放位置必须使最长的钢丝绳端头与另一带头钢丝绳根部离开间距100mm;B．重新检验两带头中心线,调整成一条直线为止;C．将两带头用卡子固定定位;D．将两带头的钢丝绳翻向两边,放在预先铺有干净的布上面;E．用干净机布蘸120汽油,涂擦干净打磨过的橡胶表面,待汽油挥发后,再均匀涂2~3遍胶浆,使钢丝绳表面均被胶浆覆盖;每次在涂下遍胶浆时,上遍胶浆必须已凉干;F．将已复合好的覆盖层胶片的一头裁成与带体斜坡面相一致的斜接头,并对正带体的覆盖胶斜坡面上缘,铺平且放置在硫化机的下热板上;在这之前,下热板预先铺平面积足够的干净白布或玻璃纸;用机布蘸120汽油将已放妥的覆盖层胶片擦净,凉干;注意分清复合胶片的覆盖胶与芯胶面,使其粘合作用的芯胶面向钢丝绳,切勿贴反;G．将带头及钢丝绳放在芯胶上;H．再找校一次中心线、调整或无错时将两带头的中间一根或两根钢丝绳定位;I．从带头中间向两侧逐根拉紧、拉直、摆放、排列均匀所有钢丝绳,并保持各绳不得变位、弯曲、拱起等;J．再在已铺入达到要求的全部钢丝绳上涂胶浆一至二遍,凉干;K．各胶接型式的接头结构图共分四种,分别为一、二、三、四级搭接;L．依照以上要求和作法,将上层复合胶片铺贴在钢丝绳上;同时注意芯胶面向钢丝绳贴合;M．在胶带两侧放出边线,将带接头部宽出原带体的胶料割去;N．在上下覆盖胶与硫化机热板间铺放平整足够面积的白布或报纸等,完成成型,等待硫化8硫化工艺A．平板硫化机热板对带头的定长,是在纵向两端皆应长出接头长度LS 值至少100mm为宜;B．盖上上热板,两人同时将对角螺栓拧紧,安放上横梁,用水泵开始加压,使其达到规定的压力;C．接通电路：当热板温度至150℃时,开始计算硫化时间;D.硫化条件及方法：<1>温度： 151±2℃<2>时间：普通钢丝绳输送带a.上、下覆盖胶总厚≤15mm者,按下式计算：T=27+ A-6b. 上、下覆盖胶总厚＞15mm者,按下式计算：T=28+ A-6阻燃钢丝绳带：T=34+ A-6式中： T——正硫化时间 A——上、下覆盖胶总厚mm 说明:1、垫铁厚度比原带体厚度薄;2、接头部胶带总厚度大于原胶带厚度;。
硫化皮带接头标准————————————————————————————————作者：————————————————————————————————日期：ﻩ平煤股份公司钢丝绳芯输送带硫化接头标准﹝试行﹞一、为规范公司钢丝绳芯输送带(以下简称高强皮带）硫化接头工艺,提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一)。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶(面胶)，芯胶和胶浆。
为保证硫化接头质量,胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在2５°以下，避免阳光直射，远离热源，无油脂类物质污染)，外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定(胶料的鉴别见附2）,确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
序号名称数量技术要求1 工作台2个木制厚度≥50mm,宽度＞带宽500mm。
长度>接头长度0．6m。
2 夹板4付提前制作。
3 垫铁2根钢质、比待接胶带薄0.5-1．0mｍ宽为50－1００ｍm，长度>接头长度400－50０mm4 水银温度计１2-15支测温范围-50-２５０℃。
５白铁皮2张厚度0.5mm。
宽度1００mm，长度为热板宽度6 活板手2把10寸－１２寸。
7 游标卡1把刻度范围0-2５0mm8 钢卷尺2个长度范围１０ｍ9 不锈钢板尺２把长度范围1－1.5米１０直角尺1把４00×500mm11 螺丝刀2把14″—1６″12 断丝钳2把规格20″13 软轴砂轮机2台砂轮片直径15０mm１4 刀具20把15 电工钳2把规格:8″1６油石5块粗、细两种17 油刷４把6″18 粗砂布20张19 线绳20m φ1－３mｍ20 粉线包1个２1 红色腊笔数支２２橡皮手套8双23 线手套8双２４新毛巾数条2５水盆４个２6 白细布12m２7 120#汽油25ｋg ２5kｇ/每接头28 玻纸数张29 热风机1台1000W左右三、硫化接头前的准备工作(一)硫化场地的选择硫化接头地点要选择在峒室(巷道)宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。

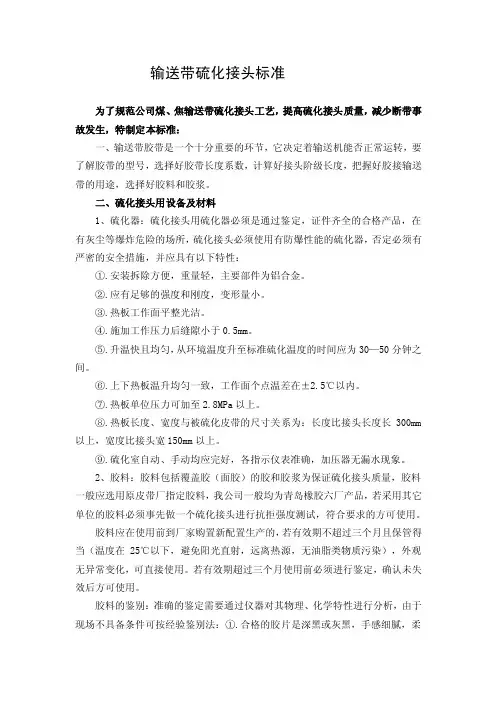

输送带硫化接头标准为了规范公司煤、焦输送带硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准：一、输送带胶带是一个十分重要的环节，它决定着输送机能否正常运转，要了解胶带的型号，选择好胶带长度系数，计算好接头阶级长度，把握好胶接输送带的用途，选择好胶料和胶浆。
二、硫化接头用设备及材料1、硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品，在有灰尘等爆炸危险的场所，硫化接头必须使用有防爆性能的硫化器，否定必须有严密的安全措施，并应具有以下特性：①.安装拆除方便，重量轻，主要部件为铝合金。
②.应有足够的强度和刚度，变形量小。
③.热板工作面平整光洁。
④.施加工作压力后缝隙小于0.5mm。
⑤.升温快且均匀，从环境温度升至标准硫化温度的时间应为30—50分钟之间。
⑥.上下热板温升均匀一致，工作面个点温差在±2.5℃以内。
⑦.热板单位压力可加至2.8MPa以上。
⑧.热板长度、宽度与被硫化皮带的尺寸关系为：长度比接头长度长300mm 以上，宽度比接头宽150mm以上。
⑨.硫化室自动、手动均应完好，各指示仪表准确，加压器无漏水现象。
2、胶料：胶料包括覆盖胶（面胶）的胶和胶浆为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料，我公司一般均为青岛橡胶六厂产品，若采用其它单位的胶料必须事先做一个硫化接头进行抗拒强度测试，符合要求的方可使用。
胶料应在使用前到厂家购置新配置生产的，若有效期不超过三个月且保管得当（温度在25℃以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若有效期超过三个月使用前必须进行鉴定，确认未失效后方可使用。
胶料的鉴别：准确的鉴定需要通过仪器对其物理、化学特性进行分析，由于现场不具备条件可按经验鉴别法：①.合格的胶片是深黑或灰黑，手感细腻，柔软，若用120#溶剂汽油擦拭表面，表层迅速溶解，用白布擦拭白布变黑，用手抚摸有粘手感；②.变质的胶皮呈银灰色，层面有霜状物质渗出，手感硬，滑有弹性，用120#溶液汽油擦洗表面，胶片表层不溶解，用手抚摸无粘手感；③.比较容易拉伸，变形很大或相互粘接，切面粘性大的胶料性能较好。

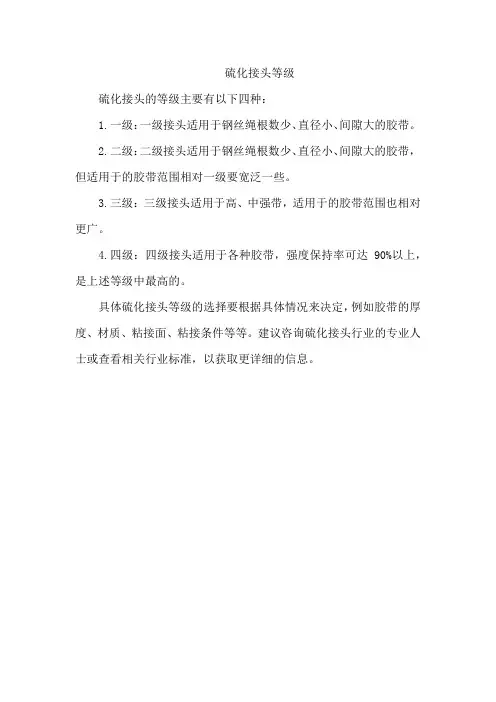

硫化接头等级
硫化接头的等级主要有以下四种：
1.一级：一级接头适用于钢丝绳根数少、直径小、间隙大的胶带。
2.二级：二级接头适用于钢丝绳根数少、直径小、间隙大的胶带，但适用于的胶带范围相对一级要宽泛一些。
3.三级：三级接头适用于高、中强带，适用于的胶带范围也相对更广。
4.四级：四级接头适用于各种胶带，强度保持率可达90%以上，是上述等级中最高的。
具体硫化接头等级的选择要根据具体情况来决定，例如胶带的厚度、材质、粘接面、粘接条件等等。
建议咨询硫化接头行业的专业人士或查看相关行业标准，以获取更详细的信息。
Word格式高强度阻燃（钢丝绳芯）输送带硫化接头标准一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
钢丝绳芯输送带硫化接头标准一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附表一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
接头形式和接头长度真接影响接头的抗拉强度，严禁随意改变。
皮带接头硫化标准一、皮带接头硫化重要性皮带机接头好坏对皮带使用至关重要,接头是皮带的最薄弱点,直接影响整条皮带使用情况,为保证接头的硫化质量,规范公司皮带机输送带接头硫化工艺,提高皮带接头硫化的技能水平特别制订本标准。
二、硫化接头设备及材料1、硫化支架两套、硫化床两套、水压机两台、热控箱两个、电源线一条、一次线两条、二次线4条、垫铁两块、加紧机构两根、大棘轮扳手两把。
2、胶料:胶料包括面胶、芯胶和胶浆。
3、工具及辅助材料:美工刀8把、刀片300片、角向磨光机2台、接线盘1个、砂纸数张、钢丝钳2把、木槌2把、2米钢板尺1根、白色铅笔2根、细线一卷、铁钉10枚、扁漆刷8把、卷尺1把、航空汽油、报纸数张、皮带夹2套、2T 手拉葫芦4个、钢丝绳4条、塑料小盆4个、水桶2个、活动扳手两把(10寸/12寸)、开口扳手(24-27)、棘轮(24-27)、鼓风机。
三、接头硫化前的准备工作1、硫化地点的选择硫化地点由工作负责人选择定位,一般尽可能选择宽敞平坦、运输方便、离电源箱水源近的地方。
2、固定皮带、搭建工作台定好位臵后利用皮带夹将接头两端皮带固定好,还要确保皮带固定后不会滑动。
并松开张紧装臵或将重锤提高,确保皮带松弛,必须留足够的接头空间。
皮带松弛后在硫化点搭建工作平台,铺工字钢水压板及下硫化板等。
四、硫化接头的程序及工艺接头硫化主要有以下几道工序:搭设平台、铺设工字钢硫化板、画线、拨头、修剪接头、找中、清洗钢丝、铺设非工作面胶、摆绳、铺上胶、铺上加热板紧固、加热、打水压、计时后拆卸。
(一)、接头搭接形式和长度的的确定接头形式和接头长度的选择,接头形式可分为四种一至四级搭接,本厂常用一级二级搭接,接头长度情况而定,一般默认一米。
(二)、标画接头线根据流化板的形式和接头长度画接头线,本厂硫化板形式均画斜线。
斜线尺寸用带宽*1.07可算出,舌头宽度50mm。
(三)除去胶皮1、用美工刀在工作面和非工作面两边舌头位臵割个V型口,深度达钢丝绳。
关于印发《平煤股份公司钢丝绳芯输送带硫化接头标准（试行）》的通知各原煤生产单位，机关有关部门：为规范公司钢丝绳芯输送带硫化接头工艺流程，提高硫化接头质量，防止断带事故发生，公司组织制定了《平煤股份公司钢丝绳芯输送带硫化接头标准（试行）》，现印发给你们，望遵照执行。
执行中若发现问题，请及时向公司汇报。
二00九年五月二十六日平煤股份公司钢丝绳芯输送带硫化接头标准﹝试行﹞一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
接头形式和接头长度真接影响接头的抗拉强度，严禁随意改变。
表二GX系列各型钢丝绳运输带钢丝绳抽出力、搭接长度和接头长度表三ST系列各型钢丝绳运输带钢丝绳抽出力、搭接长度和接头长度胶带型号N/mmST1250ST1600ST2000ST2500ST3150ST4000强度PN/根15955 20426 25397 40000 50400 71429 抽出力N/cm 686.5 735.5 833.6 980.7 1078.7 1168.8 钢丝绳直径Dmm 4.5 5.0 6.0 7.5 8.1 9.1 钢丝绳搭接长度系数K1.4 1.5 1.5 1.5 1.5 1.5 钢丝绳搭接长度S′mm400 450 500 650 740 940Ls mm 接丝长度一级搭接560二级搭接三级搭接1460 1610 1760 2210 2480 3080 四级搭接（二）标画接头线接头形式和长度确定后，即可在接头皮带上标划接头线1.标中心线：为防止胶带偏斜，必须准确的找出胶带中心线。
现场常采用三点连线法，即在皮带端头附近选择皮带完整的地方找出三处横向中点（两点间的间距大于一米）连成直线，用小刀或蜡笔画出，以防擦掉。
如下图（图1）所示：（2）画接头线中心线标出后就可以根据硫化板形状（矩形或菱形）和接头长度画出接头线，如2.画接头线中心线标出后就可以根据硫化板形状(矩形或菱形)和接头长度画出接头线,如图2-a、图2-b所示。
（三）带头剥离1.沿图2所画虚线用刀横向割开胶带上下两面复盖胶深度达钢丝绳，但不可触及或损伤钢丝绳，并将该头拖到工作台上。
2.用刀具沿两根钢丝绳间隙把带头胶割开，割至虚线处。
带头全部割成四方形条状。
再把内裹钢丝绳的四方形条带上的橡胶全部用刀具削去，钢丝绳上所剩橡胶越少越好。
但削钢丝绳上橡胶时严禁损坏钢丝绳镀层。
严禁采用电工钳夹紧钢丝绳头硬将钢丝从橡胶中抽出的办法剥离。
3.将钢丝绳按顺序排列在工作台上。
（四）裁断钢丝绳根据选定搭接形式、搭接长度确定每根钢丝绳的长度。
画线做好标记，用断线钳根据标记将钢丝绳裁断成要求的长度。
一级、二级和三级搭接形式钢丝绳裁留尺寸如下图3－a、3－b；4－a、4－b；5－a、5－b；（五）切割斜坡面斜坡面有两种形式，即传统斜坡面（图6－a ）和错位斜坡面（图6－b ）。
相比之下错位斜坡面可有效预防接头处接缝开裂，但工艺较复杂，现场可尺量采用。
图6－a 传统斜坡面30Ls上复盖层下复盖层中间芯胶图6－b 错位斜坡面（六）打磨用粗砂布逐根打毛剥出的钢丝绳，在不使钢丝绳受损的前提下，最大限度地将附在钢丝绳表面的残余胶打掉。
钢丝绳根部的橡胶、斜坡面及邻近斜面的复盖胶表面（宽度约为30mm）用砂轮机细致地打成粗糙面。
打磨完毕后，将带头和钢丝绳的胶末清除干净，并将硫化机、工作台清理干净。
（七）接头成型1.将两带头钢丝绳平铺在硫化机下热板上，且要对放，对放位置须使最长的钢丝绳端头与另一端带头钢丝绳根部（斜坡面前沿）间距50mm。
2.重新校验两带头中心线、调整成一条直线。
将两带头用夹板固定定位。
3.将两带头的钢丝绳翻向两边，放在预先铺好干净的布上。
4.用干净毛刷蘸120＃汽油，涂擦干净每根钢丝绳和打磨过的橡胶表面（斜坡面）。
待汽油挥发后，再均匀涂2－3遍胶浆。
每次在涂下遍胶浆时，前遍浆必须晾干，若井下空气温度大时，晾干困难，则用热风机辅助吹干，以下工艺相同。
5.将复盖胶的一头裁成与带体斜坡面相一致的斜接头或直头（另一头暂不裁），并对正带体的复盖胶斜坡面上缘，铺平放置在硫化机下热板上。
在这之前，下热板预先铺好面积足够的干净白布或玻璃纸。
用毛刷蘸120＃汽油将已铺好的复盖胶上面擦干净。
凉干后，将已用汽油擦洗干净并已凉干的芯胶片贴在复盖胶上压牢。
贴合时芯胶端头也照斜坡下缘裁齐，芯胶端头与复盖胶端头应平行错开一定距离，一般为20mm左右，但也可根据胶带头、斜坡面的角度作适当调整。
用毛刷蘸汽油清擦干净芯胶表面，然后涂刷胶浆晾干。
6.借助另一皮带头斜坡面裁断下复盖胶和芯胶。
7.再找校一次中心线，调整或无错时，将两带头的中间一根或两根钢丝绳定位。
8.从带头中间向两侧逐根拉紧、拉直、摆放、排列均匀所有钢丝绳，并保持各绳不得变位、变曲、拱起等。
钢丝绳排列方法严格按接头结构图进行。
不同搭接形式的接头结构图如图7、图8、图9。
9.将原胶边部位用芯胶填补，再将上芯胶片用汽油清擦一遍，干燥后均匀涂刷一遍胶糊，待晾干后将涂过胶糊的面朝下铺贴在钢丝绳上，帖到斜坡处，裁去端头多余的胶片。
10.用汽油清擦上芯胶上面和上复盖胶下面，待干燥后将涂擦面贴在一起，两端斜坡面处的裁剪同前。
11.在胶带两侧放出边线，将宽出原带体胶料割去。
12.用木锤将铺好的胶片砸实砸平，排出胶片间的空气。
13.在上复盖胶与硫化机热板间铺放平整足够多面积的白布或玻璃纸。
白布或玻璃纸上面放置硫化接头时间年月和编号的字符。
（八）硫化工艺要求1.顶好边部垫铁，垫铁与接头胶接触面中间铺垫玻璃纸或白布。
盖上热板，安装上横梁，紧固螺丝并接通各管路。
紧固横梁螺丝的原则是：从中间一块横梁两头的螺丝同时紧起，向胶带接头两端分别同时均匀地一块一块按顺序紧固所有横梁螺丝，然后从带两端向中间同时紧固横梁螺丝。
螺丝不要一次紧固到位，宜在循环紧固过程中渐渐到位，紧固程度适可而止。
2.用泵加压，先冷压5分钟，其间可升降一至二次，以帮助排除接头内的空气，然后放压启开上热板检查有无缺胶、产生汽泡等现象，若有则进行修补、刺孔放气，然后再合上热板，紧固螺丝、加压。
3.接通电路，加热硫化，先低压预热3分钟后升高压，待温度达到标准温度开始计算硫化时间。
正硫化时间内，注意压力变化，保持压力恒定。
4.硫化条件：硫化温度：145±2℃（相当于45磅/英寸饱和蒸汽的温度）硫化压力：1.8－2.8MPa。
正硫化时间：根据胶带厚度确定（见如表四a、表四b）。
表四a GX系列钢丝绳运输带正硫化时间和压力表四b ST系列钢丝绳运输带正硫化时间和压力表5.揭锅硫化后要有一个冷却稳定阶段，自然冷却到80℃以下时方可拆除硫化设备。
五、清理现场及试运行撤除硫化机后，接头工作即告结束。
当胶带温度下降到环境温度时，方可拆除固定皮带的卡子，张紧皮带，现场清理干净后方可试运行。
试运行时人员必须远离皮带，观察人员要站在安全位置。
试车时间不低于30分钟，试车时密切注视皮带运转情况，皮带跑偏等情况后及时处理。
一切正常后即可部分恢复生产，满载运行最好在接头硫化24小时之后开始。
六、几点说明（一）硫化接头用汽油必须采用120＃溶剂汽油或120＃航空汽油，严禁用低标号或劣质汽油替代。
（二）若剥离钢丝绳发现附胶和钢丝绳已分离（即俗称的“离骨”），必须将钢丝绳上的附胶除净，用120＃汽油清洗干净。
涂刷胶浆次数要比钢丝绳上有附胶时多三次以上。
（三）硫化时升温要连续，整个升温时间应不超过50分钟。
（四）硫化过程中由于胶质软化后胶料凸凹互补以及加压渗水等原因，压力会不断下降。
因此，必须不断补充压力以保持压力恒定。
（五）硫化后冷却过程必须采用自然冷却，严禁采用往硫化器上浇水强制冷却的办法。
七、附录（一）硫化器应具有的技术特征1.安装、拆卸方便、重量轻、主要部件为铝合金；2.部件有够的强度和刚度，变形量小；3.热板工作面平整光洁；4.施加工作压力后缝隙小于0.5mm；5.升温快，从环境温度升至标准硫化温度的时间应在30－50分钟之间；6.上、下热板温升均匀一致，工作面各点温差在±2.5℃以内；7.热板单位压力可加至2.8MPa以上；8.热板长度、宽度与被硫化皮带的尺寸关系为：长度比接头长度长300mm以上，宽度比接头宽150mm以上。
（二）胶料的鉴别准确的鉴定需要通过仪器对其物理、化学特性进行分析，由于现场不具备条件，可按经验鉴别法：（1）合格的胶片是深黑或灰黑，手感细腻、柔软，若用120＃溶剂汽油擦拭表面，表层迅速溶解，用白布擦拭，白布变黑，用手抚摸有粘手感；（2）变质的胶片呈银灰色，层面有霜状物质渗出，手感硬、滑有弹性。
用120＃溶剂汽油擦洗表面，胶片表层不溶解，用手抚摸无粘手感；（3）合格的胶浆是芯胶片在120＃溶剂汽油中的粥状溶液，溶解均匀，有较好的粘性；失效变质的胶浆往往凝固成膏脂状，用手指捏脆而不粘。
（三）胶浆的备制胶浆也可用芯胶胶片和120＃汽油自己制做。
