《超声医用探头》课件

超声医用探头
PPT,a click to unlimited possibilities
汇报人：PPT
目录 /目录
01
点击此处添加目录标题
04
超声医用探头的性能指标
02
超声医用探头的概述
05
超声医用探头的操作方法
03
超声医用探头的组成结构
06
超声医用探头的维护保养
01 添加章节标题
02 超声医用探头的概述
提高探头灵敏度：通过优化探头设计和材料，提高探头灵敏度，提高
图像质量
降低探头成本：通过优化生产工艺和材料选择，降低探头成本，提高市
场竞争力
提高探头耐用性：通过优化探头设计和材料，提高探头耐用性，降低
维护成本
提高探头智能化：通过引入人工智能技术，提高探头智能化水平，提高诊断准确性和
效率
在医疗领域和其他领域的应用拓展
医疗领域：超声医用探头在医学诊断、治疗和手术中的应用越来越广泛
其他领域：超声医用探头在工业检测、无损检测、环境监测等领域的应用也在逐渐扩大
技术发展：随着科技的进步，超声医用探头的性能和功能也在不断提升，如高分辨率、高灵敏度、高穿透力等未来展望：超声医用探头在未来可能会更加智能化、便携化，应用领域也将更加广泛。
超声医用探头的维护保养
探头的清洁和消毒方法
清洁方法：使用专用的清洁剂和软布进行清洁，避免使用含有酒精、消毒剂等化学物质的清洁剂。
消毒方法：使用专用的消毒剂进行消毒，消毒后需要用清水冲洗干净，避免残留消毒剂。
干燥方法：使用专用的干燥设备进行干燥，避免使用高温、紫外线等方法进行干燥。
未来市场前景和发展趋势

超声波传感器及应用PPT

空气的密度很小，将引起3个界面间强烈的杂乱反射波，造成干扰，而且空气也将对超声波造成很大的衰减。
常用的耦合剂有水、机油、甘油、水玻璃、胶水、化学浆糊等。耦合剂的厚度应尽量薄一些，以减小耦合损耗。
43
耦合剂
超声探头与被测物体接触时，探头与被测物体表面间存在一层空气薄层，空气将引起三个界面间强烈的杂乱反射波，造成干扰，并造成很大的衰减。为此，必须将接触面之间的空气排挤掉，使超声波能顺利地入射到被测介质中。在工业中，经常使用一种称为耦合剂的液体物质，使之充满在接触层中，起到传递超声波的作用。常用的耦合剂有自来水、机油、甘油、水玻璃、胶水、化学浆糊等。
2
主要章节
9.1超声波及其物理性质 9.2超声波探头及耦合技术 9.3超声波传感器的应用
3
9.1超声波及其物理性质
9.1.1 超声波的基本概念
1．超声波的概念和波形机械振动在弹性介质内的传播称为波动，简称
为波。人能听见声音的频率为20Hz～20kHz，即为声波，超出此频率范围的声音，即20Hz 以下的声音称为次声波，20kHz以上的声音称为超声波，一般说话的频率范围为100Hz～ 8kHz。超声波为直线传播方式，频率越高，绕射能力越弱，但反射能力越强
26
1.单晶直探头
用于固体介质的单晶直探头（俗称直探头），压电晶片采用PZT压电陶瓷材料制作，外壳用金属制作，保护膜用于防止压电晶片磨损。保护膜可以用三氧化二铝（钢玉）、碳化硼等硬度很高的耐磨材料制作。阻尼吸收块用于吸收压电晶片背面的超声脉冲能量，防止杂乱反射波产生，提高分辨力。阻尼吸收块用钨粉、环氧树脂等浇注。
根据发射和接收换能器的功能，传感器又可分为单换能器和双换能器。单换能器的传感器发射和接收超声波均使用一个换能器，而双换能器的传感器发射和接收各由一个换能器担任。

TEE培训课件

构细致运动的观察
二维超声心动图
➢ 二维超声扫描显像其原理是采用多个晶体组成的探头，它形象地反映出人体某一断面的信息。
➢ 可显示心腔的形态结构、提供心腔大小的准确测量、测定左心室容积及射血分数，实时评价局部室壁运动。
多普勒超声心动图
➢ 当声源与接收器之间有相对运动时，会发生频移现象
1.5-2.0
2-5
1.0-1.5
5-10
<1.0
>10
主动脉瓣狭窄：瓣叶增厚、僵硬回声增强开口幅度小
狭窄程度轻度中度重度
主动脉瓣狭窄程度的评估
瓣口面积（cm2）平均压差(mmHg)
1.0-2.0
16-25
0.75-1.0
25-50
<0.75
>50
二尖瓣关闭不全：收缩期朝向左房五彩返流血流束
内膜剥脱，假腔形成
五、TEE的术中应用
➢ 心脏手术中的应用 ❖ 瓣膜成形 ❖ 瓣膜置换 ❖ 房缺封堵
➢ 非心脏手术术中监测 ❖ 肺栓塞的高危人群 ❖ 心腔内血栓形成的高危人群 ❖ 心功能不全患者
二尖瓣脱垂成形术中监测
➢ 患者，男性，56岁 ➢ 因“胸闷、气急2年余，加重半个月”入院 ➢ 体表超声心动图提示：二尖瓣冗长累赘，外侧交
房间隔缺损
表现：房间隔连续性中断穿越房间隔的血流常合并右房右室增大及三尖瓣反流
常用切面：四腔心切面、双房切面、主动脉短轴切面
室间隔缺损
表现：室间隔连续性中断穿越室间隔的花色血流常合并右房右室增大及三尖瓣反流
常用切面：左室流出道切面、主动脉短轴切面、四腔心切面
肺栓塞
直接征象：肺动脉内见血栓回声间接征象：右心扩大、右室壁增厚、肺动脉扩张

超声培训(内部)专业课件PPT

（二）妇科检查子宫和卵巢病变（三）消化科检查肝、胆、胰腺、脾脏（四）泌尿科检查肾、输尿管、膀胱、前列腺病变（五）心血管检查心脏和外周血管病变
.
B超应用的临床领域
（六）胸科检查胸壁病变及胸腔积液诊断、穿刺定位
（七）普外科检查甲状腺、乳腺、睾丸、附睾病变（八）眼科测定眼轴，检查眶内及眼球病变（九）口腔检查涎腺病变（十）诊断骨及关节病变
踏开关，穿刺架和U盘
.
.
主要从事黑白B超研发、生产厂家
国外
•日本阿洛卡公司 •日本日立公司 •日本东芝公司 •日本本田公司 •韩国麦迪逊公司
•德国西门子公司 •美国GE公司 •荷兰派尔公司 •丹麦BK公司 •加拿大阿米公司
.
国内
深圳迈瑞深圳开立深圳安科深圳恩普深圳威尔德上海阿洛卡上海麦迪逊珠海威尔东大阿尔派
大
远场视野
小
成像特点主要优点
矩形
价格便宜
凸阵凸面小
小大扇形
应用广泛
相控平面最小最小大阵
扇形
.
适合心脏
探头临床用途：
腹部脏器（肝胆脾胰肾、大凸阵、低频线阵子宫附件等）
心脏
小凸阵、相控阵
小器官（甲状腺、乳腺高频线阵等）
盆腔脏器（子宫、附件、腔内微凸阵（经阴道、经直肠）前列腺）
.
回波型超声波诊断仪成像示意图
.
超声波诊断仪成像原理
超声波在人体内发生反射、散射、折射
接收人体内反射和散射回来的超声波（探头）
向人体内发射超声波（探头）
最后以波形、图像、声音、频谱等来表达脏器形态结构或血管的分布情况及血流动力学指标
.

超声波传感器-PPT课件.ppt

在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
原理简述
超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
超声波传感器主要采用直接反射式的检测模式。位于传感器前面的被检测物通过将发射的声波部分地发射回传感器的接收器，从而使传感器检测到被测物。
在工业方面，超声波的典型应用是对金属的无损探伤和超声波测厚两种。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
压电式超声波接收器是有时就用同一个换能兼做发生和接受器两种用途。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
压电陶瓷芯片
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
超声波流量计现场使用
石料测量
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么

超声类型、超声探头及其应用 ppt课件

实现实时动态显示。
机理：不同的光点反映回声变化，用切面显示
正常组织与异常组织
特点：二维断面图像，灰阶/彩阶实时显示，
直观与A型不同之处：
为
二
1、幅度调制显示改进为亮度调制显示
维
2、探头发射的声束必须进行扫查
超
3、得到的是一系列人体切面声像图
声
二、超声扫描分类
B超应用范围 1. 胆，胆结石、胆囊炎、胆道肿瘤、胆道蛔虫病、阻塞性黄疸。 2. 肝脏检查。 3. 妇科检查，如检查女性盆腔及其附件、膀胱等脏器，男性可以检查膀胱。 4. 孕期检查，既能对胎盘定位、羊水测量，又能对单胎多胎、胎儿发育情况及有否畸形和葡萄胎等作出早期诊断。 5. 眼部B超，检查的疾病最主要的是玻璃体，如玻璃体液化，玻璃体出血，玻璃体异物，玻璃体膜增生与后脱离，另外对视网膜脱离，视神经的损伤，及异物有否穿透眼球后层都是不错的检查手段。
动力束学在冲资人加料体载M，组示超经织波可过中管以分传的显析播控示、遇制为计到栅运算不极动，同上模诊声（式断阻而的出抗非轨心的在迹脏临示。和近波M血介管型管质的超的介垂声病面直的变时偏探，，板头也在上是可该，固间界如定接面A在了型上探解）就测某，产点些其生上组通反的织过射。改（在变回垂声），当遇直到深一度个扫界描面线，上产出生现一的个光回点声，，是该同回一声探在测示点波超器声的束屏穿幕过上体以内波各的层形组式织显界示面出的来反。射由波于人
超声成像分类及其应用
ppt课件
前言
STEP 4 STEP 3 STEP 2 STEP 1
超声成像的基本原理
图像分析方法声像图分类超声成像原理超声诊断物理基础
ppt课件
一、超声诊断的物理基础
超声波的性质

超声波探头结构及分类PPT幻灯片

11
Thank You !
12
• 入射波束与被探工件表面成一定角度。 • 斜探头上配有斜楔，改变晶片受激产生的纵
波在界面上的入射角，利用超声波的折射特性产生波型转换，从而在检测介质中激发出所需要的波型，测量深度小，多数为横波。
6
波形
纵波探头
纵波检验
横波探头板波探头表面波探头
7
用于对工件内部及表面缺陷的横波检测 ,例如检测焊缝。
• 不同形状、材质用途。
阻尼块 • 对晶片的振动起阻尼作用。 • 吸收晶片向其背面发射的超声波。
保护膜 • 保护晶片和电极层不被磨损，改善探头与试件耦合作用。斜楔 • 使超声波Байду номын сангаас斜入射到检测面 • 使多次反射的超声波不再返回晶片
3
分类
入射波工作原束方向理
声束形状
耦合方式
波形
晶片数目
特殊探头
4
工作原理
压电式
压电效应：晶体在交变应力（压力或拉力）作用下形变时产生交变电场的现象。
磁致伸缩式
磁致伸缩效应：当在磁化了的磁棒两端施加应力或应变时，磁棒的磁化状态将发生变化，从而在线圈中产生电压
5
入射波束方向
直探头
• 入射波束与被探工件表面垂直，用于垂直探伤，探测深度较大，多数是纵波。
斜探头
用于薄板检测
用于对具有光洁表面的工件的表面缺陷检测,例如检测叶片表面裂纹。
耦合方式
通过薄层耦合剂与工件表面直接接触。藕合剂主要起传递超声波能量作用，为避免空气层产生的强烈反射，故在探测时必须将接触层间的空气排除干净，使声波入射工件。此法操作方便，但对被测工件的表面光洁度要求较高。

超声基础培训2PPT课件

医学诊断中应用超声波的优点包括无创、无痛、无辐射等，同时能够实时监测病变的发展情况，为治疗提供指导。
工业检测
工业检测是利用超声波对材料和产品进行检测和评估的
过程。
1
在工业生产中，超声波检测可用于检测材料内部缺陷、测量材料厚度、评估材料性
能等。
常见的工业检测应用包括金属材料检测、复合材料检测、陶瓷材料检测等，这些应用涉及到各种行业和领域。
检测。
应用
主要用于检测厚度较大的材料或液体内部的不连续性。
特点
对缺陷的定位准确，但对缺陷的定量和定性分析较为困难。
共振法
原理
利用超声波在介质中产生共振现象，通过测量共振频率或振幅变化进行检测。
应用
主要用于检测材料内部的细小缺陷或薄层结构。
特点
对缺陷敏感度高，但操作复杂，需要精确控制测试条件。
详细描述
在工业生产中，超声波检测被广泛应用于各种材料的检测，如塑料、陶瓷、玻璃等。通过超声波的传播和反射特性，可以快速准确地检测产品是否存在缺陷或异常，提高生产效率和产品质量。
THANKS FOR WATCHING
感谢您的观看
03 超声波检测技术
脉冲反射法
01
02
03
原理
利用高频超声波在介质中传播时遇到不同声阻抗界面所产生的反射波进行检测。
应用
主要用于检测厚度、裂纹、气孔等不连续性。
特点
操作简便，检测速度快，对近表面缺陷敏感。
穿透法
原理
利用超声波在均匀介质中传播的特性，通过测量超声波从发射器到接收器的时间或传播速度进行
象，导致能量损失和散射。
02 超声波探头
超声波探头的种类与原理

超声探头培训课件

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
一、 B超探头的工作原理
超声诊断仪是通过探头产生入射超声波（发射波）和接收反射超声波（回波）的，它是诊断设备的重要部件。而超声探头的任务是就是将电信号变换为超声波信号或相反地将超声波信号变换为电信号。目前探头可以发射和接收超声，进行电声、信号转换，能够将由主机送来的电信号转变为高频振荡的超声信号，又能将从组织脏器反射回来的超声信号转变为电信号而显示于主机的显示器上。超声探头就是利用这一工作原理制成。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
２．逆压电效应
在晶体或陶瓷表面沿轴方向施加电压，在电场作用下引起几何应变，电压方向改变，机械应变方向亦随之改变，形变与电场成比例。这种因电场作用而引起的形变效应，称为逆压电效应。超声诊断仪探头在发射超声波时是逆压电效应。接收超声回波时产生压电效应．
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
2.探头
声透镜匹配层晶片吸声块支撑架
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
其探头结构组成中，晶片、吸声块、匹配层、吸声块是比较重要的部分。
晶片是探头中最重要的部件，用于接收电脉冲产生
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
凸阵探头腔体探头
线阵探头高频线阵
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
( 三）动物探头 1、微凸探头 3.2MHz和 5.0MHz 2、腔体探头 6.5MHz 3、线阵探头 5.0MHz和7.5MHz

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.电缆线
精品课件
15
1.插头组件
插头
插针
固定旋钮
探头组件是通过插头与B超机连接的，而插头的连接由里面的插针与B超机的插座相连接的，常见的插针数量有：24P 、96P 、 156P 、 260P 等等。
精品课件
16
2.探头
声透镜匹配层晶片吸声块支撑架
精品课件
17
其探头结构组成中，晶片、吸声块、匹配层、吸声块是比较重要的部分。
精品课件
3
既然探头能够将电能转换成超声波，那这一原理又是怎样的呢？
担任这一重要任务的硬件是探头内部组成部分的晶片，在通电状态下，它能产生弹性形变，从而产生超声声波；相反情况下，当超声声波通过晶片时，又能引起它产生弹性形变，继而引起电压的变化，最后通过信号处理板对相应电信号变化的处理来完成被探测物的图像探查。这一处理过程称之为压电效应。
22
信号处理板
波）和接收反射超声波（回波）的，它是诊断设备的重要部件。而超声探头的任务是就是将电信号变换为超声波信号或相反地将超声波信号变换为电信号。目前探头可以发射和接收超声，进行电声、信号转换，能够将由主机送来的电信号转变为高频振荡的超声信号，又能将从组织脏器反射回来的超声信号转变为电信号而显示于主机的显示器上。超声探头就是利用这一工作原理制成。
高频线阵
11
( 三）动物探头 1、微凸探头 3.2MHz和 5.0MHz 2、腔体探头 6.5MHz 3、线阵探头 5.0MHz和7.5MHz
精品课件
12
（四）常见扫描图形
线阵式
扇形式
精品课件
凸阵式
13
三、B超探头组件的构成
精品课件
14
1.插头组件
探
头
组
件
2.探头
的
构
成
①晶片 ②声透镜 ③匹配层 ④吸声块 ⑤支撑架 ⑥声头外壳
背向辐射的超声能量，使之不在探头中来回反射而使振子的振铃时间加长，因此要求垫衬具有较
大的衰减能力，并具有与压电材料接近的声阻抗，以使来自压电振子背向辐射的声波全部进入垫衬中并不再反射回到振子中去。
吸声材料一般为环氧树脂加钨粉，或铁氧体粉加橡胶粉配合而成。
精品课件
21
声头外壳
晶片
精品课件
精品课件
19

匹配层处于声透镜和晶片阵列之间。由于声透镜同
时与晶体振元和人体接触，两者的声阻抗差别甚 6 －１－2 大〔压电晶体振元的阻抗 Zf≈(20～35)×10 kg·s ·m ，人体组织的阻抗 Ze≈(1.58～1.7)×106 ? kg·s －１·m－2〕，难于使声透镜的特性阻抗同时与两者匹配。超声经不同阻抗界面传播，将产生反射，会
B
知
超
识
探
讲
头
解
精品课件
1

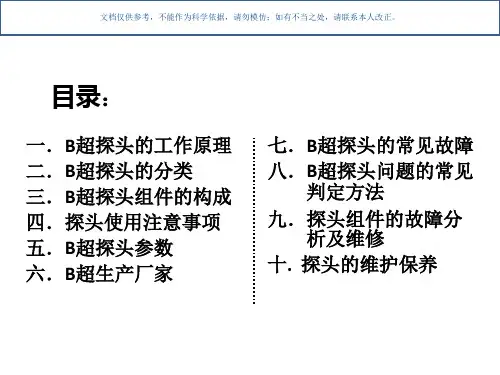

目录：
一．B超探头的工作原理二．B超探头的分类三．B超探头组件的构成四．探头使用注意事项五．B超探头参数六．B超生产厂家
七．B超探头的常见故障八．B超探头问题的常见
判定方法
九．探头组件的故障分析及维修
十. 探头的维护保养
精品课件
2
一、 B超探头的工作原理
超声诊断仪是通过探头产生入射超声波（发射
精品课件
7
精品课件
8
精品课件
9
（二）一般常见的B超探头
1、凸阵探头 3.5MHz 2、线阵探头 3.5MHz 3、高频线阵 7.5MHz 4、腔体探头 6.5MHz 5、心脏探头 3.2MHz 6、相控阵探头 3.0MHz 7、三维探头 3.5MHz
精品课件
10
凸阵探头
线阵探头
腔体探头
精品课件
精品课件
5
压电效应又分为正压电效应和逆压电效应。
1、正压电效应
在晶体或陶瓷的一定方向上，加上杌械压力，使其变形，晶体或陶瓷的两个受力面上，产生符号相反的电荷；变形方向相反，两面的电荷极性随之变换．电荷密度同施加的机械力成正比．这种因机械力作用而激起表面的电荷效应，称为正压电效应．
精品课件
晶片是探头中最重要的部件，用于接收电脉冲产生
机械超声振动，完成声电和电-声转换工作。其几何形状和尺寸是根据诊断要求来设计的，上、下电极分别焊有一根引线，用来传输电信号; 探头中一般有多个晶片构成，有的将振子沿直线排列为一行，组
成线阵探头；有的将振子沿弧形排列，构成凸阵探
头；有的将振子成矩阵排列，构成矩阵探头等多种多元超声换能器。
增加能量损耗并影响分辨力，因此，往往需要采用
匹配层来实现探头与负载之间的匹配。对匹配层除
厚度与声阻抗的要求外，还要求其声阻尼要小，以减小对超声能量的损耗。在工
精品课件
20
艺上应保证其同时与晶体振元和声透镜接触良好。匹配层材料通常也采用环氧加钨粉配制。
吸收块又称为吸声块。用于衰减并吸收压电振子
精品课件
18
吸声块会聚或发散声波的声学元件。声波通过声速不同的媒质的界面时发生折射而改图形的光流分布变传播方向，这就可能使声波会聚或发散，会聚作用称为声聚焦。声透镜材料的选择大致可以从三方面考虑，首先是声速高于周围媒质的声速，这样焦距短，以减小像差和传播损失；二是声阻抗率与周围媒质匹配，以减小反射损失；三是声衰减小，以减小插入损失。常用的声透镜材料及其特性如下表所示。
6
２．逆压电效应
在晶体或陶瓷表面沿轴方向施加电压，在电场作用下引起几何应变，电压方向改变，机械应变方向亦随之改变，形变与电场成比例。这种因电场作用而引起的形变效应，称为逆压电效应。超声诊断仪探头在发射超声波时是逆压电效应。接收超声回波时产生压电效应．
晶体和陶瓷片因切割方位和几何尺寸的不同，产生机械振动的固有频率也不同,当外加的交变电压的频率与固有频率一致时，产生的机械振动最强;当外加的机械力的频率与固有频率一致时，所产生的电荷也最多。在超声波诊断仪中激励脉冲的频率必须与探头的固有频率相同。
精品课件
4
压电效应：
压电效应泛指晶体处于弹性介质中所具有的一种声-电可逆特性，此现象为法国物理学者居里兄弟于1880 年所发现，故也称居里效应。具有压电效应性质的晶体,称为压电晶体。
目前常用于超声探头的晶体片有锆酸铅、钛酸钡、石英、硫酸锂等人工或天然晶体。钛酸钡及锆酸铅是在高温下烧结的多晶陶瓷体，把毛坯烧结成陶瓷体后，经过适当的研磨修整，得到所需的几何尺寸，再用高压直流电场极化后,就具有压电性质，成为换能器件。
