公制、美制和英制螺纹

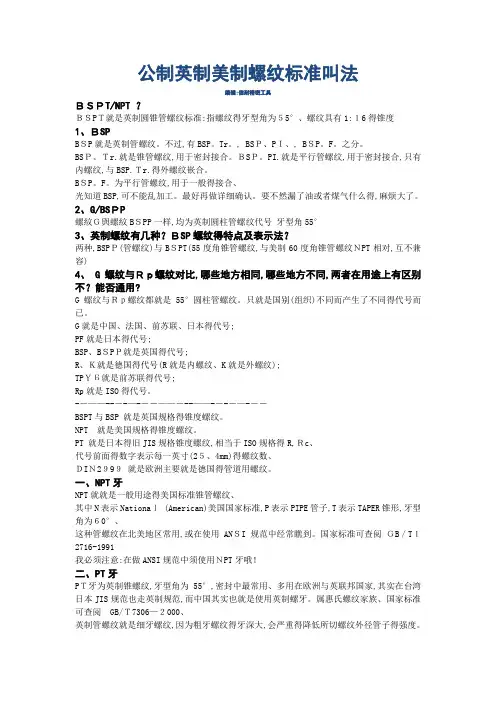

公制英制美制螺纹标准叫法编辑:信耐精密工具ＢＳＰT/NPT ？ＢＳPＴ就是英制圆锥管螺纹标准:指螺纹得牙型角为５5°、螺纹具有1:１6得锥度1、ＢSPBＳP就是英制管螺纹。

不过,有BSP。

Tr。

, BSＰ、PＩ、, BＳP。

F。

之分。

BSＰ。

Ｔr.就是锥管螺纹,用于密封接合。

ＢSＰ。

PI.就是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Ｔr.得外螺纹嵌合。

BＳP。

F。

为平行管螺纹,用于一般得接合、光知道BSP,可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么得,麻烦大了。

2、G/BSＰP螺紋Ｇ與螺紋BＳPP一样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？ＢSP螺纹得特点及表示法？两种,BSPＰ(管螺纹)与BＳPT(55度角锥管螺纹,与美制60度角锥管螺纹ＮPT相对,互不兼容)4、 G螺纹与Ｒｐ螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别不？能否通用?G螺纹与Ｒｐ螺纹都就是55°圆柱管螺纹。

只就是国别(组织)不同而产生了不同得代号而已。

G就是中国、法国、前苏联、日本得代号;PF就是日本得代号;BSP、BＳPＰ就是英国得代号;R、Ｋ就是德国得代号(R就是内螺纹、K就是外螺纹);TPＹБ就是前苏联得代号;Rp就是ISO得代号。

-－——--－-—-－－——－--——-－-－—-－－BSPT与BSP 就是英国规格得锥度螺纹。

NPT 就是美国规格得锥度螺纹。

PT 就是日本得旧JIS规格锥度螺纹,相当于ISO规格得R,Ｒc、代号前面得数字表示每一英寸(2５、4mm)得螺纹数、ＤIＮ2９9９就是欧洲主要就是德国得管道用螺纹。

一、NPT牙NPT就就是一般用途得美国标准锥管螺纹、其中N表示Nationaｌ (American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为６0°、这种管螺纹在北美地区常用,或在使用ANＳI规范中经常瞧到。

普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表：英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸（2006-03-13 14:38:47 ）螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4＂113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5＂138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6＂163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16＂BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4＂BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2＂BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4＂BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8＂BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4＂BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8＂BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4＂BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2＂BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4＂BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4＂BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4＂BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5＂BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4＂BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6＂BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂ 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂ 81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂ 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂ 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂ 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂ 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂ 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.468751、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

公制、美制和英制螺纹一、紧固连接螺纹1 米制普通螺纹（M）、2 美制统一螺纹（UN）：UN为基本牙形，牙底是平的，UNR的牙底是圆弧形的，UNC为粗牙，UNF为细牙，UNEF为超细牙，UNS和UNRS为特殊系列的螺纹。

UN系列螺纹的公称直径数，例1/4-20UNC中的1/4是英制单位，为in，即0.25英寸，小于1/4的使用代号0~10，仅为代号，不是英寸值。

UNC用于高强度连接3 英制惠氏螺纹（B.S.W.、B.S.F.、White.s.和White）、B.S.W.为粗牙，B.S.F.为细牙，B.S.W.、B.S.F.螺纹中的公称直径值为英寸值，即螺纹的大径值。

4 米制小螺纹（S）、5 米制航空航天螺纹（MJ）、6 美制航空航天螺纹（UNJ）二、传动连接螺纹1 米制梯形螺纹（30°）（Tr）、2 美制梯形（爱克母）螺纹（29°）（ACME）、3 米制锯齿形螺纹（3°/30°）(B)、4 美制和英制锯齿形螺纹（7°/45°）：锯齿形螺纹主要用于传动装置，也可用于紧固连接场合。

①美制锯齿形螺纹（BUTT）②英制锯齿形螺纹（B.S.Buttress）三、管螺纹1 英制管螺纹（55°）：英制密封管螺纹在使用中要在螺纹副中加入密封填料，其特点是比较经济，加工精度要求适中。

不加密封填料就可以保证密封连接的螺纹为干密封管螺纹。

英制管螺纹中没有干密封管螺纹。

①一般密封管螺纹（R）：密封圆锥外螺纹为R（1987-1999年）R1或R2(2000年以后)；密封圆锥内螺纹为Rc，密封圆柱内螺纹为Rp和NPSC。

旧的制图标准中都用ZG；日本和韩国曾经用“PT”和“PF”分别表示圆锥管螺纹和圆柱管螺纹。

管螺纹的密封有两种“柱/锥”（Rp/R1）和“锥/锥”(Rc/R2)②非密封圆柱管螺纹（G）：内外螺纹都为G③日本和韩国的旧管螺纹（PT、PF）2 美制管螺纹（60°）①一般密封管螺纹（NPT、NPSC）(旧的制图标准中用Z)NPSC美制一般密封圆柱内螺纹；NPT美制一般密封圆锥螺纹美制一般密封管螺纹有两种密封，“柱/锥”和“锥/锥”②干密封管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT）NPTF美国标准干密封圆锥管螺纹，适用于各种类型的管接头，在强度和密封性方面优于其他螺纹PTF-SAE SHORT：SAE短形干密封圆锥管螺纹，外螺纹用于因空间限制而无法使用NPTF螺纹或为了节省材料，内螺纹用于薄壁件或不便攻丝的场合。

英制、美制及公制螺纹基本尺寸及公差一、英制圆柱管螺纹BSPBSPP P的基本尺寸及公差（牙形角55º）螺纹代号基本直径内螺纹外螺纹大径中径小径中径公差小径公差A级B级中径公差大径公差中径公差大径公差G1/8″×28 9.728 9.147 8.566 +0.170 +0.282-0.107-0.214-0.214-0.214G1/4″×19 13.157 12.301 11.445 +0.125 +0.445 -0.125 -0.250 -0.250 0-0.250G3/8″×19 16.662 15.806 14.950 +0.125+0.445-0.125-0.250-0.250-0.250G1/2″×14 20.955 19.793 18.631 +0.142+0.541-0.142-0.284-0.284-0.284G5/8″×14 22.911 21.749 20.587 +0.142+0.541-0.142-0.284-0.284-0.284G3/4″×14 26.441 25.279 24.117 +0.142+0.541-0.142-0.284-0.284-0.284G1″×11 33.249 31.770 30.291 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×11 41.910 40.431 38.952 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×11 47.803 46.324 44.854 +0.180+0.640-0.180-0.360-0.360-0.360G2″×11 59.614 58.135 56.656 +0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X11 75.184 73.705 72.226 +0.217+0.640-0.217-0.434-0.434-0.434G3”X11 87.884 86.405 84.926 +0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11 100.330 98.851 97.372 +0.217+0.640-0.217-0.434-0.434-0.434二、英制圆锥管螺纹（BSPTBSPTBSPT）的基本尺寸及公差（牙形角55º）螺纹代号基面上的直径基准长度有效螺纹长度圆锥内螺纹基面轴向位移偏差（±mm）大径中径小径基本最大最小基本最大最小R1/8″×28 9.728 9.147 8.566 4.0 4.9 3.1 6.5 7.4 5.6 1.1 R1/4″×19 13.157 12.301 11.445 6.0 7.3 4.7 9.7 11.0 8.4 1.7 R3/8″×19 16.662 15.806 14.950 6.4 7.7 5.1 10.1 11.4 8.8 1.7 R1/2″×14 20.955 19.793 18.631 8.2 10.0 6.4 13.2 15.0 11.4 2.3 R3/4″×14 26.441 25.279 24.117 9.5 11.3 7.7 14.5 16.3 12.7 2.3 R1″×11 33.249 31.770 30.291 10.4 12.7 8.1 16.8 19.1 14.5 2.9 R1.1/4″×11 41.910 40.431 38.952 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R1.1/2″×11 47.803 46.324 44.845 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R2″×11 59.614 58.135 56.656 15.9 18.2 13.6 23.4 25.7 21.1 2.9 R2.1/2”X11 75.184 73.705 72.226 17.5 21.0 14.0 26.7 30.2 23.2 3.5 R3”X11 87.884 86.405 84.926 20.6 24.1 17.1 29.8 33.3 26.3 3.5 R3.1/2”X11 100.330 98.851 97.372 22.2 25.7 18.7 31.4 34.9 27.9 3.5三、美制管螺纹（UN(F)UN(F)UN(F)）基本尺寸及公差（牙形角60º）螺纹代号外螺纹内螺纹公差等级公差等级2A 2B大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF 11.079 10.874 10.254 10.147 9.568 9.728 10.033 10.287 10.424 11.113 1/2″×20UNF 12.667 12.461 11.841 11.732 11.156 11.328 11.608 11.875 12.017 12.7 9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 3/4″×16UNF 19.012 18.773 17.981 17.854 17.12 17.323 17.678 18.019 18.184 19.05 7/8″×14UNF 22.184 21.923 21.006 20.869 20.025 20.269 20.676 21.046 21.224 22.225 1-1/16″×12UN 26.944 26.655 25.57 25.425 24.425 24.689 25.146 25.613 25.801 26.988 1-5/16″×12UN 33.294 33.005 31.92 31.773 30.775 31.039 31.496 31.963 32.154 33.338 1-5/8″×12UN 41.229 40.94 39.885 39.705 38.71 38.989 39.446 39.901 40.094 41.275 1-7/8″×12UN 47.579 47.29 46.205 46.053 45.06 45.339 45.796 46.251 46.449 47.625 2-1/2″×12UN 63.452 63.162 62.078 61.92 60.932 61.214 61.671 62.126 62.332 63.5ORFS螺纹9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 11/16″×16UN 17.427 17.188 16.396 16.274 15.535 15.748 16.104 16.431 16.589 17.463 13/16″×16UN 20.599 20.361 19.568 19.444 18.707 18.923 19.279 19.606 19.766 20.638 1″×14UNF 25.357 25.095 24.178 24.036 23.195 23.444 23.825 24.221 24.407 25.4 1-3/16″×12UN 30.119 29.83 28.745 28.598 27.6 27.864 28.321 28.788 28.979 30.163 1-7/16″×12UN 36.467 36.177 35.093 34.943 33.947 34.214 34.671 35.138 35.331 36.513 1-11/16″×12UN 42.817 42.527 41.443 41.29 40.297 40.564 41.021 41.488 41.686 42.863 2″×12UN 50.754 50.465 49.38 49.225 48.235 48.514 48.971 49.426 49.627 50.8SAE螺纹5/8″×18UNF 15.839 15.618 14.923 14.803 14.161 14.351 14.681 14.958 15.11 15.875 1-1/16″×14UN 26.947 26.683 25.743 25.608 24.74 24.968 25.375 25.783 25.961 26.987其它美制螺纹9/16″×16UN 14.252 14.013 13.221 13.101 12.36 12.573 12.929 13.256 13.411 14.288 7/8″×12UN 22.182 21.892 20.808 20.668 19.662 19.939 20.396 20.851 21.034 22.225 2-1/4″×12UN 57.104 56.815 55.73 55.575 54.585 54.864 55.321 55.776 55.976 57.15 注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列四、布锥管螺纹（NPTNPTNPT）基本尺寸及公差(牙形角60º)螺纹代号基面上的直径螺纹长度大径中径小径有效长度管端至基面长Z1/8″×27 10.272 9.519 8.766 7 4.572 Z1/4″×18 13.572 12.443 11.314 9.5 5.080 Z3/8″×18 17.055 15.926 14.797 10.5 6.096 Z1/2″×14 21.223 19.772 18.321 13.5 8.028 Z3/4″×14 26.568 25.117 23.666 14 8.611 Z1″×11.5 33.228 31.461 29.694 17.5 10.160 Z1.1/4″×11.5 41.985 40.218 38.451 18 10.688 Z1.1/2″×11.5 48.054 46.287 44.520 18.5 10.688 Z2″×11.5 60.092 58.325 56.558 19 11.074五、公制螺纹基本尺寸及公差(牙形角60º)螺纹代号基本直径内螺纹外螺纹大径中径小径公差等级公差等级6H 7H 6g中径公差小径公差中径公差小径公差中径公差大径公差M10X1 10 9.350 8.917 +0.150+0.236+0.190+0.300-0.026-0.138-0.026-0.206M12X1 12 11.350 10.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M14X1 14 13.350 12.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M12X1.25 12 11.188 10.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M14X1.25 14 13.188 12.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M12X1.5 12 11.026 10.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M14X1.5 14 13.026 12.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M16X1.5 16 15.026 14.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M18X1.5 18 17.026 16.373 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M20X1.5 20 19.026 18.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M22X1.5 22 21.026 20.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M24X1.5 24 23.026 22.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M26X1.5 26 25.026 24.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X1.5 27 26.026 25.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M30X1.5 30 29.026 28.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M33X1.5 33 32.026 31.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M36X1.5 36 35.026 34.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M39X1.5 39 38.026 37.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M42X1.5 42 41.026 40.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X2 27 25.701 24.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M30X2 30 28.701 27.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M33X2 33 31.701 30.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M36X2 36 34.701 33.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M39X2 39 37.701 36.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M42X2 42 40.701 39.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M45X2 45 43.701 42.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M52X2 52 50.701 49.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M60X2 60 58.701 57.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M64X2 64 62.701 61.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M72X2 72 70.701 69.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318。
