热工测量仪表..

热工仪表基础知识1.什么是测量？什么是热工测量？什么是热工测量仪表？答：测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较，得出被测量数值的过程。

热工测量就是在火力发电厂热力生产过程中对各种热工参数（如温度、压力、流量、液位等）进行的测量方法和过程。

热工测量仪表是指用来测量热工参数（如温度、压力、流量、液位等）的仪表。

2.热工仪表是由那几部分组成的？答：热工测量仪表是由传感器、变换器、显示器三大部分组成。

传感器是指将被测量的某种物理量按照一定的规律转换成能够被仪表检测出来的物理量的一类测量设备。

也称感受件，一次仪表。

变换器的作用是将传感器输出的信号传送给显示器。

也称连接件，中间件。

显示器的作用是反映被测参数在数量上的变化。

也称显示件，二次仪表。

3.按显示功能热工仪表分为那几类？答：按结构形式热工仪表分为：（1）指示仪表；是通过仪表的标尺和指针或液面、光点等的相对位置来显示被测参数瞬时值的显示仪表。

（2）记录仪表；能把被测量的瞬时值记录下来的仪表。

（3）信号仪表；能把被测参数是否超越允许值进行灯光、音响报警的仪表。

（4）调节仪表；除显示被测参数外，还可以进行调节参数的仪表。

（5）累积仪表；是对被测量进行累积叠加的仪表。

4.什么是示值的绝对误差？示值的相对误差？示值的引用误差？答：示值的绝对误差是指仪表的指示值（被校仪表的读数值）x与被测量的真实值（标准仪表的读数值）x0之间的代数差。

示值的绝对误差＝x －x 0示值的相对误差是指示值的绝对误差与被测量的实际值之比。

示值的相对误差＝%10000⨯-x x x 示值的引用误差是指示值的绝对误差与该仪表量程范围之比。

以百分数表示。

示值的引用误差＝%100程下限仪表量程上限－仪表量0⨯-x x 5. 什么是仪表的基本误差？什么是仪表的测量误差？答：在规定的技术条件下，将仪表的示值和标准表的示值相比较，在被测量平稳地增加和减少的过程中，在仪表全量程取得的诸示值的引用误差中的最大者，称为仪表的基本误差。

热⼯测量仪表知识点《热⼯测量仪表》知识点第1章：基础知识难点测量误差的表⽰形式误差产⽣的原因误差的种类掌握测量的基本概念误差的分类仪表的组成及其性能指标仪表的基本误差和允许误差仪表的引⽤误差仪表的精度等级仪表的防爆和防护了解检测技术与仪表的作⽤及发展测量的不确定度第2章：温度测量掌握温标与测温⽅法热电偶测温原理热电偶基本定律(推导和应⽤)热电偶测温补偿原因、原理和⽅法热电阻测温原理热电阻测温引线误差和消除⽅法了解膨胀式与压⼒温度计⼯作原理接触测温误差和对策⾮接触式测温原理和⽅法新型温度传感器第3章压⼒和压差测量掌握：压⼒的基本概念分类液柱式压⼒计⼯作原理（U形管、单管式、斜管式）弹性元件测压原理，各种弹性元件测压类型和范围弹簧管压⼒计测量压⼒特点和应⽤领域压⼒表量程选择⽅法、范围了解：了解其它弹性元件测量压⼒⽅法和原理第4章：机械量测量掌握电容式传感器灵敏度和⾮线性误差计算分析（变极距、变⾯积、变介电常数、差动式）电感式位移传感器⼯作原理（灵敏度、⾮线性误差计算分析）差动式、互感、⾃感式、差动变压器（⼯作原理）零点残余电压产⽣的原因和消除⽅法直流电桥和交流电桥的测量特点调制解调的基本概念电涡流传感器的基本⼯作原理、类型和应⽤场合光敏电阻、光敏晶体管⼯作原理和应⽤场合绝对式和增量式码盘的⼯作原理和区别第5章：流量测量掌握：流量测量现状及其原因分析常见的流量传感器类型节流式流量计的基本结构和⼯作原理和相关系数修正节流式流量计对流体要求常见的标准节流件性能常见的⾮标节流件标准节流装置的计算（两类命题、迭代流程）⽪托管和均速管流量计的基本⼯作原理电磁流量计的基本⼯作原理涡街、科⾥奥利、涡轮、转⼦、靶式流量计⼯作原理第6章：物位测量直读式、静压式、差压式、浮⼒式、称重式液位计⼯作原理汽包⽔位测量的重要意义汽包⽔位测量的难点重量⽔位、实际⽔位、虚假⽔位、⽰值⽔位概念引起汽包虚假⽔位的原因云母⽔位计的基本⼯作原理、引起误差的原因、缺点双⾊⽔位计的⼯作原理、引起误差的原因、信号远传的⽅法电接点⽔位计的⼯作原理和误差分析差压式⽔位计的基本⼯作原理（消除误差的改进⽅式，单室平衡、双室平衡容器）压⼒校正原理和⽅法第7章成分分析炉烟成分分析的重要性和分析⽅法热导式CO2分析仪的基本原理和实现⽅法氧化锆氧量计⼯作原理直插式和抽⽓式的优缺点第8章：检测新技术虚拟仪器基本概念软测量技术概念模糊传感器概念多传感器数据融合概念仪表习题⼀⼀、填空题1.绝对误差在理论上是指和被测量的之间的差值；仪表量程范围内最⼤的绝对误差和量程之⽐称为仪表的，将其去掉％的数值圆整后的数的数值为仪表的。

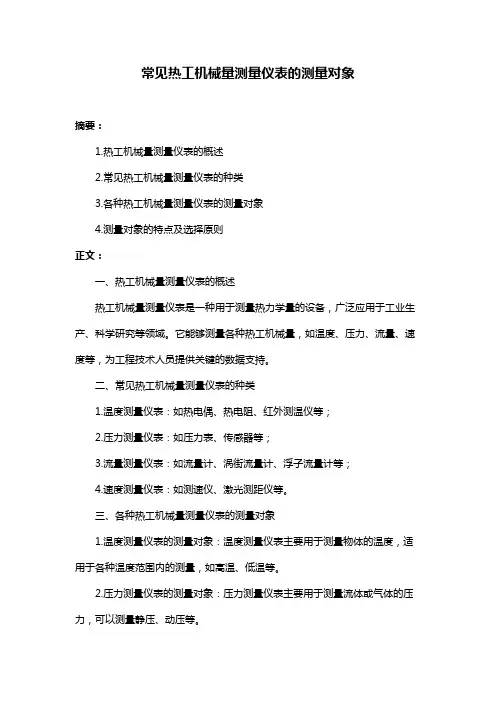

常见热工机械量测量仪表的测量对象摘要：1.热工机械量测量仪表的概述2.常见热工机械量测量仪表的种类3.各种热工机械量测量仪表的测量对象4.测量对象的特点及选择原则正文：一、热工机械量测量仪表的概述热工机械量测量仪表是一种用于测量热力学量的设备，广泛应用于工业生产、科学研究等领域。

它能够测量各种热工机械量，如温度、压力、流量、速度等，为工程技术人员提供关键的数据支持。

二、常见热工机械量测量仪表的种类1.温度测量仪表：如热电偶、热电阻、红外测温仪等；2.压力测量仪表：如压力表、传感器等；3.流量测量仪表：如流量计、涡街流量计、浮子流量计等；4.速度测量仪表：如测速仪、激光测距仪等。

三、各种热工机械量测量仪表的测量对象1.温度测量仪表的测量对象：温度测量仪表主要用于测量物体的温度，适用于各种温度范围内的测量，如高温、低温等。

2.压力测量仪表的测量对象：压力测量仪表主要用于测量流体或气体的压力，可以测量静压、动压等。

3.流量测量仪表的测量对象：流量测量仪表主要用于测量流体或气体的流量，适用于各种流速、压力等条件下的测量。

4.速度测量仪表的测量对象：速度测量仪表主要用于测量物体的运动速度，适用于各种运动方式的物体测量。

四、测量对象的特点及选择原则1.测量对象的特点：不同的测量对象具有不同的物理性质和特征，如温度、压力、流量等，这些特征决定了测量仪表的性能和技术要求。

2.选择原则：选择热工机械量测量仪表时，应根据实际测量需求、测量对象的特点以及测量范围、精度等因素进行综合考虑，以确保测量结果的准确性和可靠性。

总之，热工机械量测量仪表的测量对象涵盖了温度、压力、流量、速度等多个方面，为工程技术人员提供了丰富的测量手段。

热工测量仪表的分类
根据仪表用途、原理及结构等不同，热工仪表可分为多种类型。

(1)按被测参数不同，可分温度压力、流量、物位、成分分析及机械量(位移、转速、振动等)测量仪表。

(2)按用途不同，可分标准用、实验室用及工程用仪表。

(3)按显示特点不同，可分指示式、记录式、积算式、数字式及屏幕式仪表。

(4)按工作原理不同，可分机械式、电气式、电子式、化学式、气动式及液动式仪表。

(5)按装置地点不同，可分就地安装式及盘用仪表。

(6)按使用方式不同，可分固定式和携带式仪表。

在热工生产现场，大多采用结构牢固.能适应较为恶劣环境的工程用仪表，标淮仪表常作为实验室校对工程用仪表及作为标推传递之用。

根據儀表用途、原理及結構等不同，熱工儀表可分為多種類型。

(1)按被測參數不同，可分溫度壓力、流量、物位、成分分析及機械量(位移、轉速、振動等)測量儀表。

(2)按用途不同，可分標準用、實驗室用及工程用儀表。

(3)按顯示特點不同，可分指示式、記錄式、積算式、數字式及屏幕式儀表。

(4)按工作原理不同，可分機械式、電氣式、電子式、化學式、氣動式及液動式儀表。

(5)按裝置地點不同，可分就地安裝式及盤用儀表。

(6)按使用方式不同，可分固定式和攜帶式儀表。

在熱工生產現場，大多采用結構牢固.能適應較為惡劣環境的工程用儀表，標淮儀表常作為實驗室校對工程用儀表及作為標推傳遞之用。

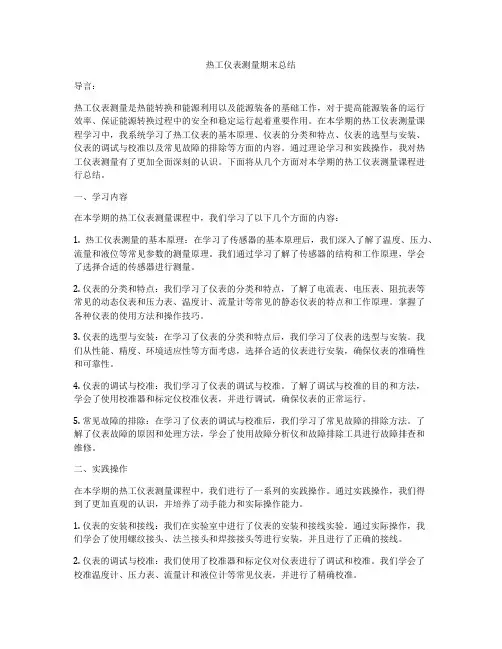

热工仪表测量期末总结导言：热工仪表测量是热能转换和能源利用以及能源装备的基础工作，对于提高能源装备的运行效率、保证能源转换过程中的安全和稳定运行起着重要作用。

在本学期的热工仪表测量课程学习中，我系统学习了热工仪表的基本原理、仪表的分类和特点、仪表的选型与安装、仪表的调试与校准以及常见故障的排除等方面的内容。

通过理论学习和实践操作，我对热工仪表测量有了更加全面深刻的认识。

下面将从几个方面对本学期的热工仪表测量课程进行总结。

一、学习内容在本学期的热工仪表测量课程中，我们学习了以下几个方面的内容：1. 热工仪表测量的基本原理：在学习了传感器的基本原理后，我们深入了解了温度、压力、流量和液位等常见参数的测量原理。

我们通过学习了解了传感器的结构和工作原理，学会了选择合适的传感器进行测量。

2. 仪表的分类和特点：我们学习了仪表的分类和特点，了解了电流表、电压表、阻抗表等常见的动态仪表和压力表、温度计、流量计等常见的静态仪表的特点和工作原理。

掌握了各种仪表的使用方法和操作技巧。

3. 仪表的选型与安装：在学习了仪表的分类和特点后，我们学习了仪表的选型与安装。

我们从性能、精度、环境适应性等方面考虑，选择合适的仪表进行安装，确保仪表的准确性和可靠性。

4. 仪表的调试与校准：我们学习了仪表的调试与校准。

了解了调试与校准的目的和方法，学会了使用校准器和标定仪校准仪表，并进行调试，确保仪表的正常运行。

5. 常见故障的排除：在学习了仪表的调试与校准后，我们学习了常见故障的排除方法。

了解了仪表故障的原因和处理方法，学会了使用故障分析仪和故障排除工具进行故障排查和维修。

二、实践操作在本学期的热工仪表测量课程中，我们进行了一系列的实践操作。

通过实践操作，我们得到了更加直观的认识，并培养了动手能力和实际操作能力。

1. 仪表的安装和接线：我们在实验室中进行了仪表的安装和接线实验。

通过实际操作，我们学会了使用螺纹接头、法兰接头和焊接接头等进行安装，并且进行了正确的接线。

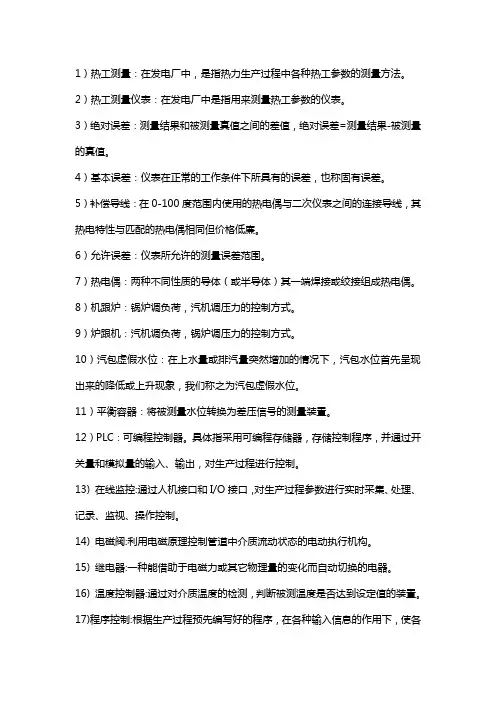

1）热工测量：在发电厂中，是指热力生产过程中各种热工参数的测量方法。

2）热工测量仪表：在发电厂中是指用来测量热工参数的仪表。

3）绝对误差：测量结果和被测量真值之间的差值，绝对误差=测量结果-被测量的真值。

4）基本误差：仪表在正常的工作条件下所具有的误差，也称固有误差。

5）补偿导线：在0-100度范围内使用的热电偶与二次仪表之间的连接导线，其热电特性与匹配的热电偶相同但价格低廉。

6）允许误差：仪表所允许的测量误差范围。

7）热电偶：两种不同性质的导体（或半导体）其一端焊接或绞接组成热电偶。

8）机跟炉：锅炉调负荷，汽机调压力的控制方式。

9）炉跟机：汽机调负荷，锅炉调压力的控制方式。

10）汽包虚假水位：在上水量或排汽量突然增加的情况下，汽包水位首先呈现出来的降低或上升现象，我们称之为汽包虚假水位。

11）平衡容器：将被测量水位转换为差压信号的测量装置。

12）PLC：可编程控制器。

具体指采用可编程存储器，存储控制程序，并通过开关量和模拟量的输入、输出，对生产过程进行控制。

13) 在线监控:通过人机接口和I/O接口，对生产过程参数进行实时采集、处理、记录、监视、操作控制。

14) 电磁阀:利用电磁原理控制管道中介质流动状态的电动执行机构。

15) 继电器:一种能借助于电磁力或其它物理量的变化而自动切换的电器。

16) 温度控制器:通过对介质温度的检测，判断被测温度是否达到设定值的装置。

17)程序控制:根据生产过程预先编写好的程序，在各种输入信息的作用下，使各个控制对象自动按顺序执行的过程。

18) 微动开关:利用微小的位移量完成触点转换的装置。

19) 节流装置:节流件、取压装置及节流件前后的测量直管段统称节流装置。

20)吹灰暖管: 吹灰汽源是一定温度压力的蒸汽，吹灰前主汽阀、疏水阀打开，管道内的冷却水排掉，使管道缓慢受热汽温缓慢上升至要求温度关闭疏水阀，这一过程叫做吹灰暖管。

21)无功功率:即电源和感性负载之间只进行“电磁”能量的转换，此过程不消耗有功功率。

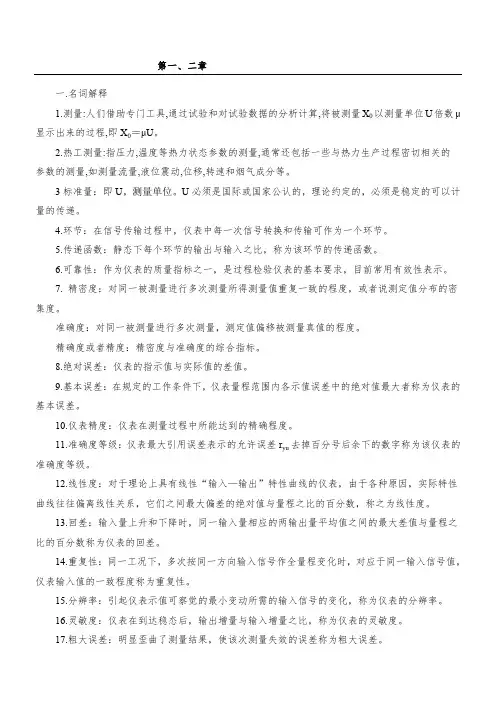

第一、二章一.名词解释1.测量:人们借助专门工具,通过试验和对试验数据的分析计算,将被测量X0以测量单位U倍数μ显示出来的过程,即X0＝μU。

2.热工测量:指压力,温度等热力状态参数的测量,通常还包括一些与热力生产过程密切相关的参数的测量,如测量流量,液位震动,位移,转速和烟气成分等。

34.5.6.7.集度。

8.9.10.11.12.13.回差：输入量上升和下降时，同一输入量相应的两输出量平均值之间的最大差值与量程之比的百分数称为仪表的回差。

14.重复性：同一工况下，多次按同一方向输入信号作全量程变化时，对应于同一输入信号值，仪表输入值的一致程度称为重复性。

15.分辨率：引起仪表示值可察觉的最小变动所需的输入信号的变化，称为仪表的分辨率。

16.灵敏度：仪表在到达稳态后，输出增量与输入增量之比，称为仪表的灵敏度。

17.粗大误差：明显歪曲了测量结果，使该次测量失效的误差称为粗大误差。

18.系统误差：在同一条件下，多次测量同一被测量，绝对值和符号保持不变或按某种确定规律变化的误差称为系统误差。

19.随机误差：在相同条件下，多次测量同一被测量时，绝对值和符号不可预知地变化着的误差称为随机误差。

20、随即误差传递公式：y σ=221xi m i i x f σ∑=⎪⎪⎭⎫ ⎝⎛∂∂ ，y σ为间接测量的标准误差和函数对该直接测量值的偏导数乘积的平方和的平方根21 22n x ≤≤ ,用下式计算首尾测α,查得T(n, α和Tn 都S ， 2324 2526n 很大时，大于测量列中的最大残差时，才能判定为测量列中含有累积系统误差。

27、阿贝准则：按测量先后顺序排列测量值，求出测量列标准误差估计值s ，计算统计量111n ii i c v v -+==∑,若2c ≥，则可认为该测量列中含有周期性系统误差。

二：.简答1.简述测量方法的分类答：测量方法按测量结果的获取方式来分，可分为直接测量法、间接测量法和组合测量法；按被测量与测量单位的比较方式来分，测量可分为偏差测量法，微差测量法与零差测量法；按被测量在测量过程中的状态来分，测量又可分为静态测量方法和动态测量方法。
