在处理器体系结构中，PCI总线属于局部总线(Local Bus)。

局部总线作为系统总线的延伸，主要功能是为了连接外部设备。

处理器主频的不断提升，要求速度更快，带宽更高的局部总线。

起初PC使用8位的XT 总线作为局部总线，并很快升级到16位的ISA(Industry Standard Architecture)总线，逐步发展到32位的EISA(Extended Industry Standard Architecture)、VESA(Video Electronics Standards Association)和MCA(Micro Channel Architecture)总线。

PCI总线规范在上世纪九十年代提出。

这条总线推出之后，很快得到了各大主流半导体厂商的认同，迅速统一了当时并存的各类局部总线。

EISA、VESA等其他32位总线很快就被PCI总线淘汰了。

从那时起，PCI总线一直在处理器体系结构中占有重要地位。

在此后相当长的一段时间里，PC处理器系统的大多数外部设备都是直接或者间接地与PCI总线相连。

即使目前PCI Express总线逐步取代了PCI总线成为PC局部总线的主流，也不能掩盖PCI总线的光芒。

从软件层面上看，PCI Express总线与PCI总线基本兼容；从硬件层面上看，PCI Express总线在很大程度上继承了PCI总线的设计思路。

因此PCI总线依然是软硬件工程师在进行处理器系统的开发与设计时，必须要掌握的一条局部总线。

PCI总线V1.0规范仅针对在一个PCB(Printed Circuit Board)环境内的，器件之间的互连，而1993年4月30日发布的V2.0规范增加了对PCI插槽的支持。

1995年6月1日，PCI V2.1总线规范发布，这个规范具有里程碑意义。

正是这个规范使得PCI总线大规模普及，至此PCI总线完成了对(E)ISA和MCA总线的替换。

至1996年，VESA总线也逐渐离开了人们的视线，当然PCI总线并不能完全提供显卡所需要的带宽，真正替代VESA总线的是AGP总线。

随后PCISIG(PCI Special Interest Group)陆续发布了PCI总线V2.2，V2.3规范，并最终将PCI总线规范定格在V3.0。

除了PCI总线规范外，PCISIG还定义了一些与PCI总线相关的规范，如PCMCIA(Personal Computer Memory Card International Association)规范和MiniPCI规范。

其中PCMCIA规范主要针对Laptop应用，后来PCMCIA升级为PC Card(Cardbus)规范，而PC Card又升级为ExpressCard 规范。

PC Card规范基于32位，33MHz的PCI总线；而ExpressCard规范基于PCI Express和USB 2.0。

这两个规范都在Laptop领域中获得了成功。

除了PCMCIA规范外，Mini PCI总线也非常流行，与标准PCI插槽相比，Mini PCI插槽占用面积较小，适用于一些对尺寸有要求的应用。

除了以上规范之外，PCISIG还推出了一系列和PCI总线直接相关的规范。

如PCI-to-PCI 桥规范、PCI电源管理规范、PCI热插拔规范和CompactPCI总线规范。

其中PCI-to-PCI桥规范最为重要，理解PCI-to-PCI桥是理解PCI体系结构的基础；而CompactPCI总线规范多用于具有背板结构的大型系统，并支持热拔插。

PCISIG在PCI总线规范的基础上，进一步提出PCI-X规范。

与PCI总线相比，PCI-X总线规范可以支持133MHz、266MHz和533MHz的总线频率，并在传送规则上做了一些改动。

虽然PCI-X总线还没有得到大规模普及就被PCI Express总线替代，但是在PCI-X总线中提出的许多设计思想仍然被PCI Express总线继承。

PCI总线规范是Intel对PC领域做出的一个巨大贡献。

Intel也在PCI总线规范留下了深深的印记，PCI总线规范的许多内容都与基于IA (Intel Architecture)架构的x86处理器密切相关。

合集下载

PCI系统结构

PCI系统结构

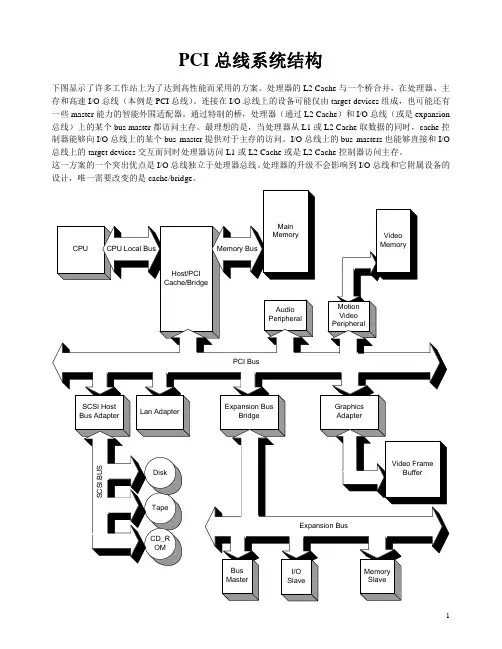

PCI总线系统结构下图显示了许多工作站上为了达到高性能而采用的方案。

处理器的L2 Cache与一个桥合并，在处理器、主存和高速I/O总线（本例是PCI总线）。

连接在I/O总线上的设备可能仅由target devices组成，也可能还有一些master能力的智能外围适配器。

通过特制的桥，处理器（通过L2 Cache）和I/O总线（或是expansion 总线）上的某个bus master都访问主存。

最理想的是，当处理器从L1或L2 Cache取数据的同时，cache控制器能够向I/O总线上的某个bus master提供对于主存的访问。

I/O总线上的bus masters也能够直接和I/O 总线上的target devices交互而同时处理器访问L1或L2 Cache或是L2 Cache控制器访问主存。

这一方案的一个突出优点是I/O总线独立于处理器总线。

处理器的升级不会影响到I/O总线和它附属设备的设计，唯一需要改变的是cache/bridge。

数据传输（以最重要的Burst Transfer为例）一个burst transfer由一个address phase后面跟着多个data phase(s)组成。

Bus master只需要仲裁bus ownership 一次。

●Start address和transaction type在address phase期间发出。

The target device把start address锁存到一个address counter中并负责incrementing the address from data phase to data phase.●在后继的每个data phase中传输一个data object（up to 32-bits in a 32-bit implementation或者64-bits in a64-bit implementation）PCI数据传送可以使用burst transfer。

PCIe总线架构深入剖析

PCIe总线架构深入剖析

PCIe总线架构深入剖析PCIe（Peripheral Component Interconnect Express）是一种计算机总线标准，被广泛用于连接扩展卡和主板之间的通信。

它是替代传统PCI（Peripheral Component Interconnect）总线的一种新一代高速总线架构。

本文将深入剖析PCIe总线架构，探讨其工作原理、主要特性和应用领域。

首先，让我们了解PCIe总线的工作原理。

PCIe总线使用了串行数据传输，相较于传统的并行数据传输，串行传输更具优势。

PCIe总线将数据分为多个数据包，通过不同的数据通道同时传输，使得数据传输更加稳定和高效。

PCIe总线采用了差分信号传输，即发送方将数据编码为正负两个相等幅度但相反的点对点差分信号，接收方通过比较两个信号的幅度大小来恢复原始数据，这种差分信号传输方式可以有效抵抗干扰和噪声。

PCIe总线的主要特性之一是其高速性能。

PCIe 3.0是当前最常用的版本，其理论带宽达到了8个Gbit/s或986.67Mbyte/s。

PCIe 4.0和PCIe 5.0则更进一步提升了传输速度，分别达到了16 Gbit/s和32 Gbit/s，这使得PCIe总线成为现代计算机系统中的重要组成部分，支持高速数据传输和处理需求。

另一个重要的特性是PCIe总线架构的可扩展性。

PCIe总线可以通过添加更多的插槽和扩展卡来扩展系统的功能和性能。

每个PCIe插槽都有自己的数据通道，这意味着可以同时连接多个高速设备而不会互相干扰。

此外，PCIe总线还支持热插拔功能，用户可以在计算机工作的过程中插入或拔出PCIe扩展卡，而无需重新启动系统，这大大提高了计算机系统的可用性和灵活性。

PCIe总线还具有优秀的可靠性和稳定性。

由于采用了差分信号传输，PCIe总线的抗干扰能力较强，能够在高速数据传输中保持稳定的连接。

此外，PCIe总线还支持错误检测和重新发送机制，确保数据的完整性和准确性。

pci总线结构介绍

pci总线结构介绍

pci总线结构介绍 pci配置寄存器及读写 IO端口和内存 pci设备初始化 pci驱动注册以及匹配
PCI总线简介
PCI是外围设备互连（Peripheral Component Interconnect）的简称 ，作为一种通用的总线接口标准，它在目前的计算机系统中得到了非常 广泛的应用。PCI提供了一组完整的总线接口规范，其 目的是描述如何 将计算机系统中的外围设备以一种结构化和可控化的方式连接在一起， 同时它还刻画了外围设备在连接时的电气特性和行为规约，并且详细定 义了计 算机系统中的各个不同部件之间应该如何正确地进行交互。 pci总线在x86体系中比较常见，在arm体系的cpu里基本没有pci总线
PCI配置寄存器
（一）pci配置寄存器 每个pci设备都有一个私有的至少256字节的地址空间，前64字节是标准 的（每个pci设备都有），后面的空间依赖设备来配置。 配置寄存器里包含了如下信息： 1.此pci设备的设备信息,如厂商id，设备id等 2.此设备工作时需要的io地址和mem地址起始地址以及长度 3.设备的irq号等 （二）配置寄存器的作用 1.linux内核启动时会从pci设备的配置寄存器里读取内存/IO起始地址 以及irq，并把这些信息赋值给struct pci_dev的相应成员； 2.pci驱动也会读写配置寄存器获得/保存设备相关的信息。 （三）配置寄存器的初始化 系统启动时，BIOS会为每个pci设备分配内存、IO空间以及irq号，并写 入相应pci设备的配置寄存器里去。
物理结构
设备注册
资源分配 设备和驱动的匹 配方式
驱动和设备的匹配
当调用pci_register_driver(struct pci_driver *drv)时，系统会 遍历pci总线上的所有的pci设备，并拿每个pci设备来和驱动进行匹配： pci_bus_match->pci_match_device->pci_match_one_device
pcie总线通信原理

pcie总线通信原理

pcie总线通信原理PCIe(Peripheral Component Interconnect Express)是一种高速串行计算机扩展总线标准,被广泛应用于计算机系统中,用于处理器与各种外围设备(如显卡、硬盘、网卡等)之间的通信。

PCIe总线采用点对点链路串行通信的方式,相比较旧的并行总线(如PCI、AGP等),具有更高的带宽、更低的延迟和更小的功耗等优点。

PCIe总线的通信原理主要包括以下几个方面:1. 拓扑结构PCIe总线采用树状拓扑结构,其中根复杂器(Root Complex)作为根节点,与处理器直接连接。

根复杂器通过交换机(Switch)与各个端点(Endpoint)相连,每个端点即代表一个外围设备。

2. 链路层PCIe总线的链路层定义了两个通信实体之间的低级通信协议,包括数据包的封装与解封装、流控、序列化与并行化等。

PCIe链路分为不同的速率等级(Gen1/Gen2/Gen3/Gen4等),速率越高,带宽越大。

3. 事务层事务层定义了设备之间的通信语义,包括读/写操作、消息传递等。

PCIe事务包括Memory、IO、Configuration等多种类型,支持多种通信模式。

4. 电源管理PCIe总线支持多种电源管理机制,如主动和被动省电策略、链路状态管理等,可根据功耗需求动态调节链路的工作状态,提高能效。

5. 热插拔PCIe总线支持热插拔,即在系统运行期间插拔外围设备,无需重启计算机。

这依赖于PCIe的枚举机制、电源控制和错误管理等功能。

6. 虚拟化PCIe支持硬件虚拟化,单个物理设备可划分为多个虚拟设备,供不同的虚拟机访问,提高资源利用效率。

PCIe总线通过点对点串行通信、高速链路、优化的事务层、先进的电源管理和虚拟化等机制,为现代计算机系统提供了高效、灵活、低功耗的外围设备通信途径,推动了计算机硬件的持续发展。
