汽车悬架模型固有频率

福特产Granada轿车1/4模型如右图示，

图中，xb，xw， xr分别为车体、车轮垂直振动位移和地面激励

参数如下:

1/4车体质量Mb=317.5kg，

车轮质量Mw=45.4kg,

轮胎刚度kt=192000N/m,

悬架刚度ks=22000N/m，

悬架阻尼系数C＝1520Ns/m。

现假定车辆以30km/h的速度行驶在c级路面上行驶。

系统的状态方程如下:

求解系统的固有频率

>> A=[317.5 0;0 45.4];

B=[22000 -22000;-22000 192000+22000];

D=A\B;

[v,d]=eig(D)

f=d^0.5/6.28

v =

-0.9946 0.0149 -0.1036 -0.9999 0wwwbswbtwrxCxkxxkxxxM0)()(wbswbbbxxkxxCxMd =

1.0e+03 *

0.0621 0

0 4.7209

f =

1.2546 0

0 10.9409

为了进一步研究汽车垂直俯仰两个自由度的振动以及汽车纵轴上任一点的垂直振动，忽略车轮部分的影响，建立右上图所示的双轴汽车模型

参数如下：

½车身质量Mbh＝690kg

转动惯量Jb＝1222kgm2

车轮质量Mwf＝40.5kg，Mwr＝45.4kg

轮胎刚度ktf＝ktr＝192000N/m

悬架刚度ksf＝17000N/m，ksr＝2000N/m

悬架阻尼csf＝csr＝1500Ns/m

几何尺寸a＝1.25m，b＝1.51m 车辆以30km/h的速度行驶在c级路面上行驶

根据Lagrange方程，列写系统方程如下：

当俯仰角较小时，可以近似的认为：

所以

求解系统的固有频率

A=[40.5 0 0 0;0 1 0 0;0 0 45.4 0;0 0 0 1];

B=[209000 -17000 0 0;-46.3746 46.3746 2.0971 -2.0971;0 0 214000

-22000;1.6205 -1.6205 -56.3576 56.3576];

D=A\B;

[v,d]=eig(D)

f=d^0.5/6.28

v =

1.0000 -0.0004 -0.0804 -0.0181

-0.0091 -0.0004 -0.9809 -0.2203

-0.0003 -0.9999 -0.0183 0.1008

0.0003 0.0121 -0.1763 0.9700

d =

1.0e+03 * *)*(*0)(0)(003311rortrwrfoftfwfrfbrfbbhFzxkzMFzxkzMbFaFJFFzM)()()()(43432121zzczzkFzzczzkFsrsrrsfsffbzzazzbb42rbbhfbbhrortrwrrbbhfbbhfoftfwfFJbMFJabMzFzxkMzFJabMFJaMzFzxkMz]1[]1[])([1]1[]1[])([124332211 5.1643 0 0 0

0 4.7195 0 0

0 0 0.0422 0

0 0 0 0.0508

f =

11.4432 0 0 0

0 10.9393 0 0

0 0 1.0348 0

0 0 0 1.1354

考虑车体上下跳动、俯仰、侧倾，四个车轮的跳动，共7个自由度，建立如右图所示整车模型。

福特Granada轿车参数如下：

车体质量mb=1380kg

俯仰转动惯量Ip=2444kgm2

侧倾转动惯量Ir=380kgm2

½轮距tf=tr=0.74m

其余数据与双轴模型同

根据Lagrange方程，列写系统方程如下： 车体质心垂向运动方程

车体俯仰运动方程：

车体侧倾运动方程：

四个车轮质量的垂向运动方程：

在俯仰和侧倾角较小时，各点垂直位移有右示关系

求解系统的固有频率

A=[1380 0 0 0 0 0 0;

0 2444 0 0 0 0 0;

0 0 2444 0 0 0 0;

0 0 0 40.5 0 0 0;

0 0 0 0 40.5 0 0;

0 0 0 0 0 45.4 0;

0 0 0 0 0 0 45.4];

B=[78000 23940 0 -17000 -17000 -22000 -22000;

19520 76725 0 21250 21250 -33220 -33220; 0)]()()()([)]()()()([bxxkxxcxxkxxcaxxkxxcxxkxxcIbDwDsDbDwDsDbCwCsCbCwCsCbBwBsBbBwBsBbAwAsAbAwAsAP0)]()()()([)]()()()([rbDwDsDbDwDsDbCwCsCbCwCsCfbBwBsBbBwBsBbAwAsAbAwAsArtxxkxxcxxkxxctxxkxxcxxkxxcI0)()()(0)()()(0)()()(0)()()(wDbDsDwDbDsDwDgDtDwDwDwCbCsCwCbCsCwCgCtCwCwCwBbBsBwBbBsBwBgBtBwBwBwAbAsAwAbAsAwAgAtAwAwAxxcxxkxxkxmxxcxxkxxkxmxxcxxkxxkxmxxcxxkxxkxm0)()()()()()()()(bDwDsDbDwDsDbCwCsCbCwCsCbBwBsBbBwBsBbAwAsAbAwAsAbbxxkxxcxxkxxcxxkxxcxxkxxcxmrbbDrbbCfbbBfbbAtbxxtbxxtaxxtaxx 0 0 42713 -12580 12580 -16280 16280;

-17000 21250 -12580 209000 0 0 0 ;

-17000 21500 12580 0 209000 0 0 ;

-22000 -33220 -16280 0 0 214000 0 ;

-22000 -33220 16280 0 0 0 214000];

D=A\B;

[v,d]=eig(D)

f=d^0.5/6.28

v =

0.9549 0.4435 0.0000 -0.0038 -0.0000 0.0048 -0.0000

0.2154 -0.8693 -0.0000 0.0027 0.0000 0.0041 -0.0000

-0.0000 0.0009 -0.9907 0.0000 0.0016 0.0000 0.0020

0.0564 0.1251 -0.0598 0.7048 -0.7071 0.0009 -0.0050

0.0562 0.1260 0.0598 0.7094 0.7071 0.0011 0.0050

0.1331 -0.0897 -0.0756 0.0010 0.0051 -0.7071 -0.7071

0.1332 -0.0898 0.0756 0.0010 -0.0051 -0.7071 0.7071

d =

1.0e+03 *

0.0545 0 0 0 0 0 0

0 0.0220 0 0 0 0 0

0 0 0.0158 0 0 0 0

0 0 0 4.6073 0 0 0

0 0 0 0 4.6041 0 0

0 0 0 0 0 4.7212 0

0 0 0 0 0 0 4.7147

f =

1.1759 0 0 0 0 0 0

0 0.7469 0 0 0 0 0

0 0 0.6337 0 0 0 0

0 0 0 10.8085 0 0 0

0 0 0 0 10.8047 0 0

合集下载

毕业设计--轻型载货汽车悬架的设计[管理资料]

毕业设计--轻型载货汽车悬架的设计[管理资料]

轻型载货汽车悬架的设计

摘要：汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称。其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。。参照力帆LFJ3048的基本参数，根据载货汽车悬架系统的要求，设计出符合国家标准的悬架系统。悬架的设计主要是通过汽车主要的质量参数的分析，初步制定悬架系统的结构方案。本设计的弹性元件选择钢板弹簧，经过设计计算确定钢板弹簧的主要尺寸和结构形式。通过数据的论证确定悬架的结构方案与主要参数，利用计算机绘制图纸。在设计过程中即要考虑设计的合理性，同时还要考虑结构简单、成本低等因素。通过计算得出的数据表明此次设计的悬架系统符合设计要求。

关键词：；悬架设计 ；钢板弹簧

Dgsign carry cargo car of light tack suspension

Zhaowei

（Vehicle Engineering 2009, Southwest Forestry University, Kunming Yunnan, 650224)

Abstract:Automotive suspension is the frame and wheel axle or between all the

force of the floorboard of the connected device, Its role is to transfer function between

the wheel and the frame of torsional force and is buffered by the uneven pavement on

the body and chassis of impact, resulting in reduced vibration, to ensure that the car can

悬架偏频计算公式

悬架偏频计算公式

悬架偏频计算公式

一、悬架偏频计算公式：

n=(√k/m)/2π,k为悬架刚度,m为簧上质量;偏频为评判整车平顺性能的一个重要参数,在汽车设计初期就要先定义偏频的范围.

普通轿车前悬架偏频要求1.0--1.45HZ，后悬架偏频要求1.17--1.58HZ。级别越高的轿车，偏频越小越好。

高级桥车前悬架偏频0.80--1.15HZ，后悬架偏频0.98--1.30。

货车满载前悬架偏频1.5--2.10HZ，后悬架偏频1.70--2.17HZ。

二、悬架偏频：

悬架固有频率，偏频低，悬架软--提升轮胎抓地力，汽车平顺性好；偏频高，悬架硬--响应速度快，提升操纵稳定性；若调低后偏频，调硬前偏频，则后轮抓地力提升，前轮抓地力降低，增加不足转向，有良好的转向特性。

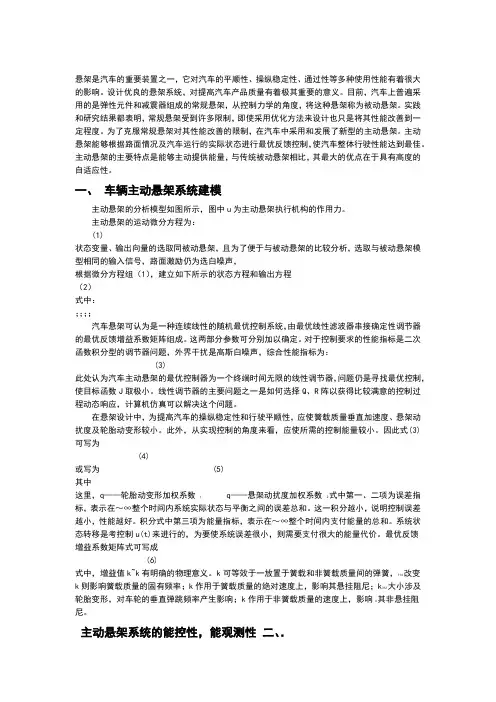

车辆主动悬架最优控制
