燃气置换通气的作业流程

置换通气标准化流程

置换通气标准化流程包含在开展城中村中压、低压和居民用户投产置换过程中所涉及的一般规定、准备工作、操作程序、安全措施、资料管理等方面的技术和管理要求，参照 《城镇燃气设计规范》（GB

50028）、 城镇燃气设施运行、维护和抢修安全技术规程（CJJ 51）、《城镇燃气输配工程施工及验收规范 》（CJJ 33）、《家用燃气燃烧器具安装及验收规程》（CJJ 12-2013）和《燃气燃烧器具安全技术条件》（GB

16914-2012）等标准规范制定本流程。

一、验收要求

组织设计、监理、施工单位和公司工程、安全、运行管理人员对建设项目进行初步竣工验收工作，工程施工应符合设计文件和CJJ33、CJJ94等的验收要求，管道吹扫、强度试验、严密性试验应完成并合格，特别是户内管道严密性试验合格；标志砖、桩埋设完毕；介质流向标识清楚；警示标识张贴齐全。施工方应完成管线、设施（调压箱）平面图以及用户分布图等相关图纸的绘制并提交燃气公司一份；按照调压箱控制区域完成调压箱、燃气表箱编号；已购材料的相关配件齐全，满足置换通气要求；汇总户内管道安装完成和壁挂炉连接清单（具备通气条件用户清单，该清单应包括用户姓名、燃气表号、联系电话等）提交燃气公司。如不符合置换条件，应进行整改，整改合格后方可进行置换通气。

二、准备工作

方案准备。置换投产方案中应确立组织机构，明确职责；确定置换内容、置换方式、置换程序、工作分工、风险评估及安全措施、应急处置预案等内容。方案经审核批准后应组织置换等相关人员进行技术交底培训。作业前，应按照方案完成对现场条件确认。

人员准备。参与置换投产的人员应取得相应的资格证书，熟知置换投产方案内容及各自职责，要求熟练掌握燃气表设置、自闭阀、锁闭阀操作、U型表挂压、记录表格填写、安全宣传内容、确认用户是否符合置换条件，如不符合如何整改等内容，作业期间应正确穿戴劳保防护用品。

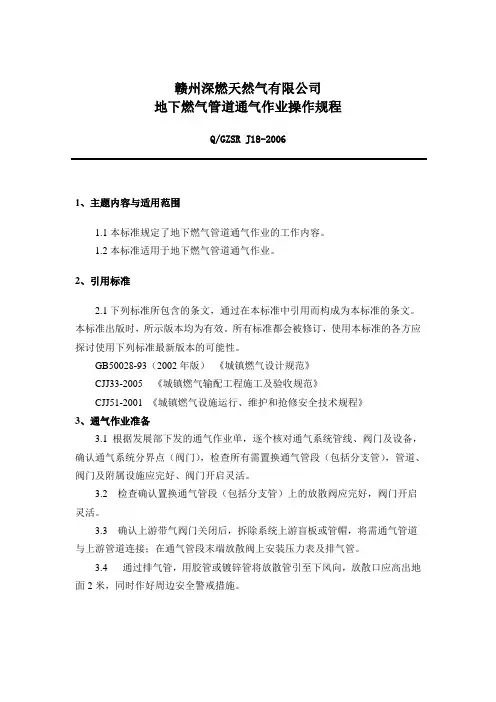

赣州深燃天然气有限公司

地下燃气管道通气作业操作规程

Q/GZSR J18-2006

1、主题内容与适用范围

1.1本标准规定了地下燃气管道通气作业的工作内容。

1.2本标准适用于地下燃气管道通气作业。

2、引用标准

2.1下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB50028-93（2002年版） 《城镇燃气设计规范》

CJJ33-2005 《城镇燃气输配工程施工及验收规范》

CJJ51-2001 《城镇燃气设施运行、维护和抢修安全技术规程》

3、通气作业准备

3.1 根据发展部下发的通气作业单，逐个核对通气系统管线、阀门及设备，确认通气系统分界点（阀门），检查所有需置换通气管段（包括分支管），管道、阀门及附属设施应完好、阀门开启灵活。

3.2 检查确认置换通气管段（包括分支管）上的放散阀应完好，阀门开启灵活。

3.3 确认上游带气阀门关闭后，拆除系统上游盲板或管帽，将需通气管道与上游管道连接；在通气管段末端放散阀上安装压力表及排气管。

3.4 通过排气管，用胶管或镀锌管将放散管引至下风向，放散口应高出地面2米，同时作好周边安全警戒措施。 3.5 放散口上方不得有电线、电缆等设施或其他易被引燃物（如树枝等）；排放点下风向20m、上风向15m范围内应设专人监护，放散口位于居民住宅下风向时的最小间距为10m。

4、天然气置换

4.1 缓慢开启系统始端阀门进行燃气置换，阀门开度应控制为1/3，天然气流速控制在5米/秒以内。

4.2 间歇开启系统末端放散阀进行放散，放散时应注意放散点及周边的安全，随时用可燃气体探测仪监测燃气浓度，当放散点3米直径范围内的燃气浓度达到报警浓度时（爆炸下限的20%），关闭放散阀门，待放散点气体浓度下降后再开启放散阀继续放散。

燃气置换通气的作业流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

Download tips: This document is carefully compiled by theeditor. l hope that

after you downloadthem,they can help yousolve practical problems. The document

can be customized andmodified afterdownloading,please adjust and use it according

toactual needs, thank you!

燃气置换通气作业流程：

①准备阶段：制定详尽置换方案，包括风险评估、人员配置、工具材料准备等。同时，通知用户计划停气时间，确保现场安全措施到位。

②切断气源：关闭相关阀门，确保待置换管道与燃气供应系统隔离，避免混合气体进入。

③放散与通风：打开末端放散阀，彻底排放管道内原有气体，同时进行充分通风，直至检测气体成分达标。

④惰性气体置换：向管道内注入氮气或其他惰性气体，逐步驱逐剩余气体，监控气体浓度，确保安全范围。

⑤燃气置换：在惰性气体环境中开始引入燃气，控制流速，逐步完成燃气置换，期间持续监测燃气浓度与压力。

⑥检测与调试：使用专业仪器检测燃气浓度，确保在安全范围内，同时对燃气设施进行调试，达到运行标准。

⑦恢复供气：确认所有环节安全无误后，逐步开启阀门恢复供气，对用户端进行点火试验，确保使用正常。

⑧用户培训与告知：向用户讲解安全用气知识，提醒注意事项，确保用户了解置换后的使用规范。

⑨记录与总结：详细记录置换全过程，包括检测数据、操作步骤及任何异常情况，总结经验教训，归档备查。

此流程旨在安全有效地完成燃气置换通气工作，预防事故，保障公共安全。

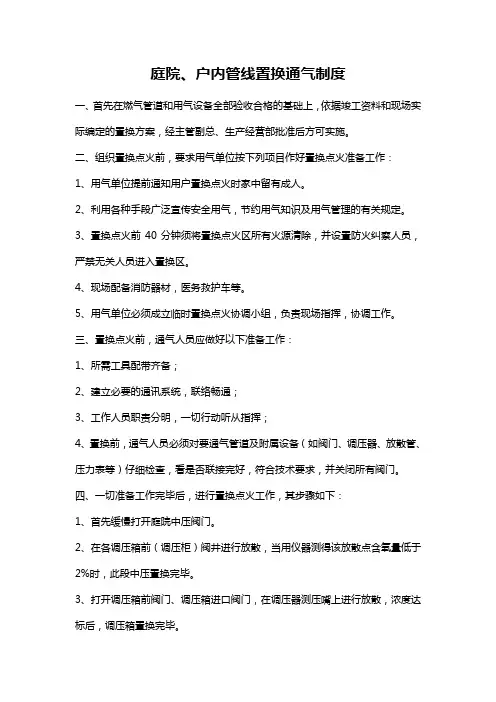

庭院、户内管线置换通气制度

一、首先在燃气管道和用气设备全部验收合格的基础上，依据竣工资料和现场实际编定的置换方案，经主管副总、生产经营部批准后方可实施。

二、组织置换点火前，要求用气单位按下列项目作好置换点火准备工作：

1、用气单位提前通知用户置换点火时家中留有成人。

2、利用各种手段广泛宣传安全用气，节约用气知识及用气管理的有关规定。

3、置换点火前40分钟须将置换点火区所有火源清除，并设置防火纠察人员，严禁无关人员进入置换区。

4、现场配备消防器材，医务救护车等。

5、用气单位必须成立临时置换点火协调小组，负责现场指挥，协调工作。

三、置换点火前，通气人员应做好以下准备工作：

1、所需工具配带齐备；

2、建立必要的通讯系统，联络畅通；

3、工作人员职责分明，一切行动听从指挥；

4、置换前，通气人员必须对要通气管道及附属设备（如阀门、调压器、放散管、压力表等）仔细检查，看是否联接完好，符合技术要求，并关闭所有阀门。

四、一切准备工作完毕后，进行置换点火工作，其步骤如下：

1、首先缓慢打开庭院中压阀门。

2、在各调压箱前（调压柜）阀井进行放散，当用仪器测得该放散点含氧量低于2%时，此段中压置换完毕。

3、打开调压箱前阀门、调压箱进口阀门，在调压器测压嘴上进行放散，浓度达标后，调压箱置换完毕。

4、打开调压箱出口阀门，调节出口压力为2000－3000pa，在楼前管末端放散，浓度测得达标后，关闭放散点，楼前管置换完毕。

5、由专业人员打开入户总阀门，打开立管顶端丝堵用胶管将混合气体通向室外放散，打开表前阀、安全阀，用胶管将混合气体通向室外放散。

6、当户内燃气管道置换通气后闻到较浓的燃气味时，就可以由专业人员进行试点火，点火燃烧正常后，方可移交用户使用。

注意事项： 1、置换前必须对要通气管道及附属设备进行仔细检查，保证联接完好。

2、放散人员必须站在上风口，并保证燃气污染区内无任何火种。

3、户内置换，必须用胶管把混合气体通向室外放散。
