从AutoCADR14开始Autodesk公司就在AutoCAD的基础上补充了一个程序——《扩展工具》。AutoCADR14里面叫做《附赠程序》，英文版为《BONUS》；AutoCAD2002及以后的版本里都叫做《ET扩展工具》，英文版为《ExpressTools》。操作AutoCAD时，利用AutoCAD固有的命令，可以进行一系列的绘图操作。但有时，总觉得有的命令在使用时，须按要求进行多次选择后，才开始执行，一次、二次没什么，命令用多了就觉得很麻烦，对提高绘图速度也是个障碍。由此，许多CAD的高手们就按照自己绘图的要求，环境，习惯等，对CAD进行二次开发，做了很多“插件”、“工具”、“外挂”之类的实用扩展工具。其实，AutoCAD本身就带有这种实用的扩展工具《ET扩展工具》，里面有不少好用的工具程序，可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等，经过安装后，它们会正规地出现在你的AutoCAD菜单中。各种版本的《ET扩展工具》功能数量不一定相同，但大同小异，只要略加熟悉，能熟练运用后，你将有如虎添翼的感觉，大幅提高你的绘图速度，将指日可待。
《ET扩展工具》的主要命令及其功能介绍

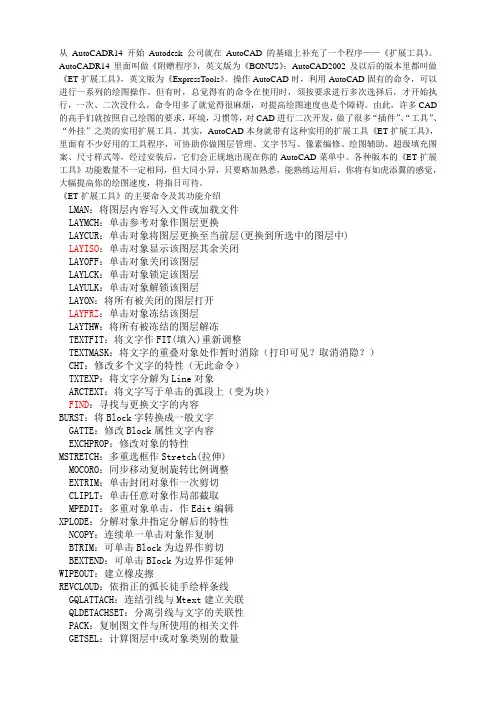

LMAN：将图层内容写入文件或加载文件
LAYMCH：单击参考对象作图层更换
LAYCUR：单击对象将图层更换至当前层(更换到所选中的图层中)
LAYISO：单击对象显示该图层其余关闭
LAYOFF：单击对象关闭该图层
LAYLCK：单击对象锁定该图层
LAYULK：单击对象解锁该图层
LAYON：将所有被关闭的图层打开
LAYFRZ：单击对象冻结该图层
LAYTHW：将所有被冻结的图层解冻
TEXTFIT：将文字作FIT(填入)重新调整
TEXTMASK：将文字的重叠对象处作暂时消除（打印可见？取消消隐？）
CHT：修改多个文字的特性（无此命令）
TXTEXP：将文字分解为Line对象
AutodeskCAD常⽤指令⼀览表
简写全称中⽂名L, *LINE 直线
ML, *MLINE 多线（创建多条平⾏线）
PL, *PLINE 多段线
PE, *PEDIT 编辑多段线
SPL, *SPLINE 样条曲线
SPE, *SPLINEDIT 编辑样条曲线
XL, *XLINE 构造线（创建⽆限长的线）
A, *ARC 圆弧
C, *CIRCLE 圆
DO, *DONUT 圆环
EL, *ELLIPSE 椭圆
PO, *POINT 点
DCE, *DIMCENTER 中⼼标记
POL, *POLYGON 正多边形
REC, *RECTANG 矩形
REG, *REGION ⾯域
H, *BHATCH 图案填充
BH, *BHATCH 图案填充
-H, *HATCH
HE, *HATCHEDIT 图案填充...（修改⼀个图案或渐变填充）SO, *SOLID ⼆维填充（创建实体填充的三⾓形和四边形）
*revcloud 修订云线
*ellipse 椭圆弧
DI, *DIST 距离
ME, *MEASURE 定距等分
DIV, *DIVIDE 定数等分
DT, *TEXT 单⾏⽂字
T, *MTEXT 多⾏⽂字
-T, *-MTEXT 多⾏⽂字（命令⾏输⼊）
MT, *MTEXT 多⾏⽂字
ED, *DDEDIT 编辑⽂字、标注⽂字、属性定义和特征控制框ST, *STYLE ⽂字样式
B, *BLOCK 创建块...
-B, *-BLOCK 创建块...（命令⾏输⼊）I, *INSERT 插⼊块
-I, *-INSERT 插⼊块（命令⾏输⼊）
W, *WBLOCK “写块”对话框（将对象或块写⼊新图形⽂件）-W, *-WBLOCK 写块（命令⾏输⼊）
--------------------------------------------------------------------------------
AR, *ARRAY 阵列
-AR, *-ARRAY 阵列（命令⾏输⼊）
235 F命令
F命令 FBXEXPORT
创建包含当前图形中的选定对象的Autodesk®FBX文件。 访问方法 按钮
菜单:应用程序菜单“输出”“FBX”
概要
将显示“FBX输出”对话框（
标准文件选择对话框）。选择FBX文件后，将显示
“FBX输出选项”对话
框。
如果在命令提示下输入-fbxexport，
将显示选项。 FBXIMPORT
输入Autodesk®FBX文件，其中可以包含对象、光源、相机和材质。 访问方法 按钮
功能区:“插入”选项卡“输入”面板“输入”
概要
显示“FBX输入选项”对话框（
标准文件选择对话框）。选择FBX文件后，将显示
“FBX输入选项”
对话框。
236 AutoCAD 2011命令速查手册
如果在命令提示下输入-fbximport，将显示选项。 FIELD 创建带字段的多行文字对象，该对象可以随着字段值的更改而自动更新。 访问方法 按钮
功能区:
“插入”选项卡“数据”面板“字段”
菜单:
“插入”“字段”
快捷菜单:
在任意文字命令处于活动状态时，单击鼠标右键，然后单击“插入字段”。
概要
字段可插入除公差外任意类型的文字中。FIELDEVAL系统变量和UPDATEFIELD命令可决定
更新字段的方式。
显示
“字段”对话框。
FILL
控制诸如图案填充、二维实体和宽多段线等对象的填充。 访问方法
命令条目:
'fill用于透明使用
命令行提示
将显示以下提示：
输入模式[
开(ON)/
关(OFF)]
>:输入
on或
off，或按
Enter键
打开
打开“填充”模式。要使三维对象的填充可见，其拉伸方向必须平行于当前观察方向，而
且必须显示隐藏线。
237 F命令
关闭
关闭“填充”模式。仅显示并打印对象的轮廓。重生成图形后，修改“填充”模式将影响现有对象。“填充”模式设置不影响线宽的显示。
FILLET 给对象加圆角。 访问方法
功能区:“常用”选项卡“修改”面板“圆角”。 菜单:“修改”“圆角”

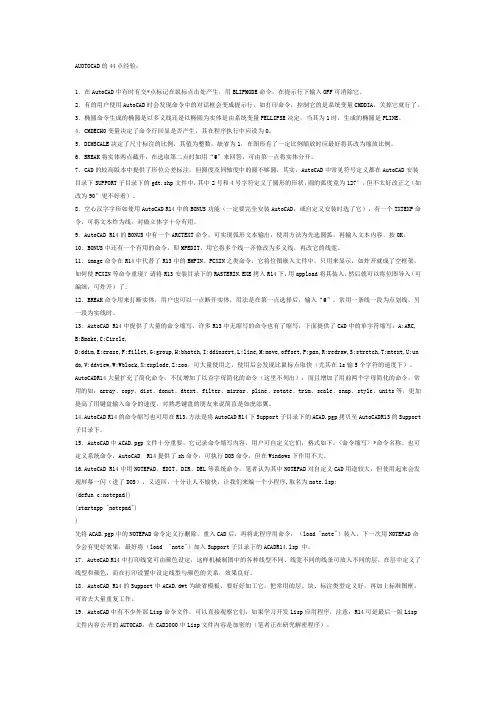

AUOTOCAD的44点经验：
