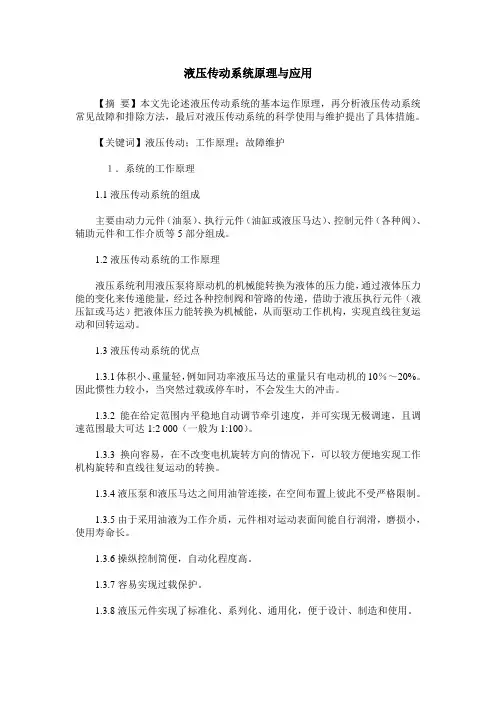

液压传动系统原理与应用

【摘 要】本文先论述液压传动系统的基本运作原理，再分析液压传动系统常见故障和排除方法，最后对液压传动系统的科学使用与维护提出了具体措施。

【关键词】液压传动；工作原理；故障维护

１．系统的工作原理

1.1液压传动系统的组成

主要由动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等5部分组成。

1.2液压传动系统的工作原理

液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件（液压缸或马达）把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

1.3液压传动系统的优点

1.3.1体积小、重量轻，例如同功率液压马达的重量只有电动机的10％～20%。因此惯性力较小，当突然过载或停车时，不会发生大的冲击。

1.3.2能在给定范围内平稳地自动调节牵引速度，并可实现无极调速，且调速范围最大可达1:2 000（一般为1:100）。

1.3.3换向容易，在不改变电机旋转方向的情况下，可以较方便地实现工作机构旋转和直线往复运动的转换。

1.3.4液压泵和液压马达之间用油管连接，在空间布置上彼此不受严格限制。

1.3.5由于采用油液为工作介质，元件相对运动表面间能自行润滑，磨损小，使用寿命长。

1.3.6操纵控制简便，自动化程度高。

1.3.7容易实现过载保护。

1.3.8液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

1.4液压传动系统的运用

液压传动是用液体作为工作介质来传递能量和进行控制的传动方式，由于其具备诸多优点因而应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等。

第一节 液压传动的基本原理

一 基本概念

液压传动是一种以液体（通常是油液）作为工作介质，以静压力和流量作为特性参量进行能量的转换、传递、分配的技术手段。它的特点是：“以液体为工作介质，传递能量和进行控制。”

二 液压传动系统的组成

液压传动装置主要由以下四部分组成：

a、能源装置：把机械能转换成油液液压能的装置。最常见的形式就是液压泵，它给液压系统提供压力油。

b、执行装置：把油液的液压能转换成机械能的装置。它可以是作直线运动的液压缸，也可以是作回转运动的液压马达。

c、控制调节装置：对系统油液压力、流量或流动方向进行控制和调节的装置。例如上述中的溢流阀、节流阀、换向阀、开停阀等。这些元件的不同组成形成了不同功能的液压系统。

d、辅助装置：上述三部分以外的其它装置，例如上述的油箱、滤油器、油管等。它们对保证系统正常工作也有重要作用。

三 液压传动的工作原理

液压泵由电机带动旋转后，从油箱中吸油。油液经滤油器进入液压泵，当它从泵中输出进入压力管后，通过开停阀、节流阀、换向阀进入液压缸左腔，推动活塞和工作台向右移动。这时，液压缸右腔的油经换向阀和回油管排回油箱。如果换向阀换向，则压力管的油将经过开停阀、节流阀和换向阀进入液压缸右腔，推动活塞和工作台向左移动，并使液压缸左腔的油经换向阀和回油管排回油箱。

工作台移动速度是由节流阀来调节的。当节流阀开大时，进入油缸的油液增多，工作台的移动速度增大；当节流阀关小时，工作台的移动速度减小。

为了克服移动工作台时所受到的各种阻力，液压缸必须产生一个足够大的推力，这个推力是由液压缸中的油液压力产生的。要克服的阻力越大，缸中的油液压力越高；反之压力就越低。输入液压缸的油液是通过节流阀调节的，液压泵输出的多余的油液经溢流阀和回油管排回油箱，这只有在压力支管中的油液压力对溢流阀钢球的作用力等于或略大于溢流阀中弹簧的预紧力时，油液才能顶开溢流阀中的钢球流回油箱。所以，在系统中液压泵出口处的油液压力是由溢流阀决定的，它和缸中和油液压力不一样大。

液压原理知识点总结

一、液压原理的基本概念

1. 液压系统：液压系统是一种利用液体传递能量的系统，由液压传动装置、液压执行器、液压控制元件和液压执行元件等组成。液压系统广泛应用于冶金、工程机械、船舶、航空、航天、汽车等领域。

2. 液压传动：液压传动是利用液体传递压力和能量的一种传动方式。液压传动具有传动平稳、传动距离远、传动力矩大等特点。

3. 液压执行元件：液压执行元件是将液压传动产生的能量转化为机械运动的元件，例如液压缸、液压马达等。

4. 液压执行器：液压执行器是液压系统中的一种机械设备，用于转换液压能为机械能。液压执行器包括液压缸、液压马达等。

5. 液压控制元件：液压控制元件是用于控制液压系统中液体的流量、压力、方向和进行各种操作的设备，如液压阀、液压泵等。

6. 液压传动装置：液压传动装置是用于转换、控制和传递压力、流量、方向等参数的装置，包括液压泵、液压阀、液压油缸等。

二、液压传动的基本原理

1. 液压原理：液压原理是描述液体在封闭容器中的不可压缩性和传递压力的原理。液压原理主要涉及到流体静力学、流体动力学、密封技术、液压元件、流体管路等方面。

2. 流体的不可压缩性：流体的不可压缩性是指在一定温度和压力下，流体的体积几乎不受压力的影响。这一特性是液压传动能够实现力和能量的传递的基础。

3. 布拉伯定律：布拉伯定律是流体力学中的基本定律，它描述了在一个封闭系统中，流体的压力和流体体积之间的关系，即P1V1=P2V2。这一定律对于液压传动中的压力传递和流体体积变化具有重要意义。

4. 压力传递：液体在受到外部压力作用时，会均匀传递到容器内的各个部分。这种特性使得液压传动系统可以实现泵送、拉伸、压缩等工作。

5. 流体力学：液压传动中涉及到的流体力学主要研究流体的静力学和动力学特性，以及管道流体的压降、阻力、管道设计等方面。流体力学的研究有助于优化液压系统的设计和使用。

6. 液压元件：液压元件是液压系统的组成部分，包括油泵、液压阀、液压缸、油箱等。液压元件的设计和选择对系统的性能、安全性和可靠性有着重要的影响。 7. 流体管路：液压传动中的管路设计是十分重要的，它直接影响到流体的流动、压降、泄漏状况。合理的管路设计可以提高液压系统的效率和稳定性。

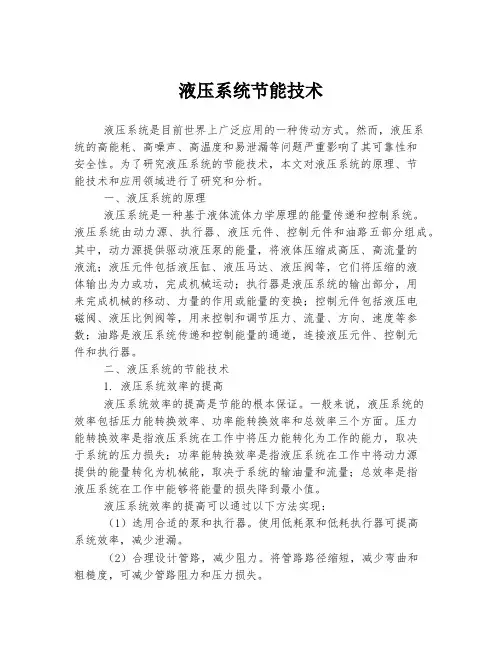

液压系统节能技术

液压系统是目前世界上广泛应用的一种传动方式。然而，液压系统的高能耗、高噪声、高温度和易泄漏等问题严重影响了其可靠性和安全性。为了研究液压系统的节能技术，本文对液压系统的原理、节能技术和应用领域进行了研究和分析。

一、液压系统的原理

液压系统是一种基于液体流体力学原理的能量传递和控制系统。液压系统由动力源、执行器、液压元件、控制元件和油路五部分组成。其中，动力源提供驱动液压泵的能量，将液体压缩成高压、高流量的液流；液压元件包括液压缸、液压马达、液压阀等，它们将压缩的液体输出为力或功，完成机械运动；执行器是液压系统的输出部分，用来完成机械的移动、力量的作用或能量的变换；控制元件包括液压电磁阀、液压比例阀等，用来控制和调节压力、流量、方向、速度等参数；油路是液压系统传递和控制能量的通道，连接液压元件、控制元件和执行器。

二、液压系统的节能技术

1. 液压系统效率的提高

液压系统效率的提高是节能的根本保证。一般来说，液压系统的效率包括压力能转换效率、功率能转换效率和总效率三个方面。压力能转换效率是指液压系统在工作中将压力能转化为工作的能力，取决于系统的压力损失；功率能转换效率是指液压系统在工作中将动力源提供的能量转化为机械能，取决于系统的输油量和流量；总效率是指液压系统在工作中能够将能量的损失降到最小值。

液压系统效率的提高可以通过以下方法实现：

（1）选用合适的泵和执行器。使用低耗泵和低耗执行器可提高系统效率，减少泄漏。

（2）合理设计管路，减少阻力。将管路路径缩短，减少弯曲和粗糙度，可减少管路阻力和压力损失。 （3）提高系统压力。增加液压系统的压力可提高效率，但需优化系统设计，以避免增加泄漏和噪声等问题。

2. 液压系统节能元件的应用

液压系统节能元件的应用也是液压系统实现节能的有效途径，包括以下几个方面：

（1）比例液压阀。比例液压阀采用电脑技术，可根据需求实时控制压力、流量、速度等参数，减少液压系统的能耗和噪声。
