压路机液压原理

内蒙古赤峰市松山区临河路北段第二标段

施工安全技术交底

施工单位：河南省地矿建设工程（集团）有限公司

工程名称 松山区临河路北段第二标段 施工部位

交底要求 压路机安全操作规范 分享部位

压路机

1 作业前检查各系统管路及接头部分应无裂纹、裂缝、松动和泄漏现象，检查滚轮的刮泥板应平整良好，各连接处螺栓无松动，确认正常后方可启动。

2 开动前，机械周围应无障碍和人员。

3 在运行中，不得进行修理或加油，需要在机底进行修理时，应将发动机熄火，用制动器制动住机械，并楔住滚轮。

4 变换压路机前后方向，应待滚轮停止后进行。严禁利用换向离合器作制动作用。

5 在新开道路上碾压时，应从中间向两侧碾压，距路基边缘不少于0.5m，上坡时变速应在制动后进行，下坡时不得脱档滑行。

6 两台以上行驶或碾压时，前后间距不得小于3m，在坡道上不得纵向前后行驶。

7 需要增加重量时，可用黄砂或水，气温降至0℃，不得用水增重。

轮胎压路机作业前检查轮胎气压应符合要求，避免在大块石路面基础层上作业。

8 压路机转移工地距离较远时，应用汽车或拖车装运，不得用其它车辆拖拉牵运。

9 作业后应将压路机停放在平坦坚实的地方，并制动住。不得停放在土路边缘及斜坡上，也不得停放在妨碍交通的地方。

10 严寒季节停机时，应将滚轮用木板垫离地面。

11 振动式压路机应需注意下列几点：

12 起振必须在压路机行走后进行，停振必须在压路机停车前进行。

13 碾压松软路基时，应先在不振动的情况下碾1～2遍，然后再用振动碾压。

14 在坚硬的路面上行走时，严禁振动。

15 严禁在尚未起振的情况下调节振动频率。

16 不得在急转弯时用快速档。

17 换向离合器，起振离合器和制动器的调整，必须在离合器脱开后进行。

备注

1：不得饮酒驾驶，不得生病驾驶。

2：工作中禁止听音乐打电话。

3：工作中车上禁止载人。

4：交叉作业时，注意四周车辆和人员，杜绝安全事故发生。

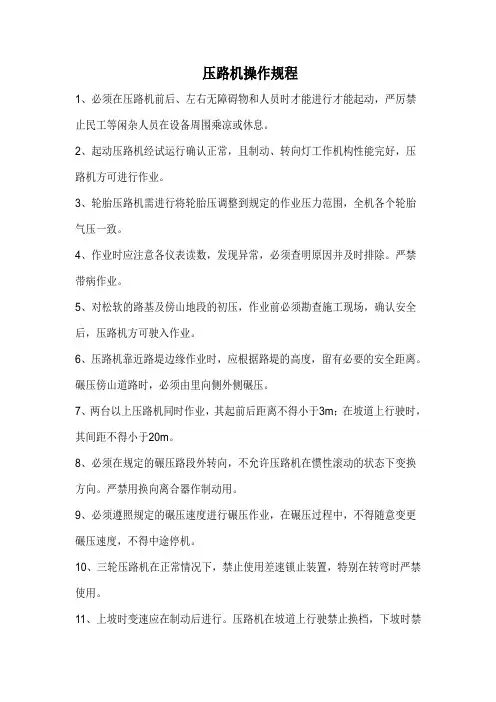

压路机操作规程

1、必须在压路机前后、左右无障碍物和人员时才能进行才能起动，严厉禁止民工等闲杂人员在设备周围乘凉或休息。

2、起动压路机经试运行确认正常，且制动、转向灯工作机构性能完好，压路机方可进行作业。

3、轮胎压路机需进行将轮胎压调整到规定的作业压力范围，全机各个轮胎气压一致。

4、作业时应注意各仪表读数，发现异常，必须查明原因并及时排除。严禁带病作业。

5、对松软的路基及傍山地段的初压，作业前必须勘查施工现场，确认安全后，压路机方可驶入作业。

6、压路机靠近路堤边缘作业时，应根据路堤的高度，留有必要的安全距离。碾压傍山道路时，必须由里向侧外侧碾压。

7、两台以上压路机同时作业，其起前后距离不得小于3m；在坡道上行驶时，其间距不得小于20m。

8、必须在规定的碾压路段外转向，不允许压路机在惯性滚动的状态下变换方向。严禁用换向离合器作制动用。

9、必须遵照规定的碾压速度进行碾压作业，在碾压过程中，不得随意变更碾压速度，不得中途停机。

10、三轮压路机在正常情况下，禁止使用差速锁止装置，特别在转弯时严禁使用。

11、上坡时变速应在制动后进行。压路机在坡道上行驶禁止换档，下坡时禁止脱档滑行。

12、严禁用牵引法拖动压路机，不允许用压路机牵引其它机具。

13、严禁在压路机没有熄火、下无支垫、三角木的情况下，进行机下检修。

14、压路机应停放在安全、平坦、坚实并对交通及施工作业无妨碍的地方。停放在坡道上时，前后轮应置垫三角木。

15、在进行路面作业时，压路机前后轮的刮板，应保持平整良好。碾轮洒水机刮泥人员应与操作手密切配合，必须跟在碾压轮行走的后方，要注意压路机转向。

16、振动压路机尚应遵守下列规定：

（1）在改变行驶方向、减速或停驶前应先停止振动。

（2）起振和停振必须在压路机行走时进行；在坚硬路面行走时候严禁振动。

（3）碾压松软路基。应先在不振动的情况下碾压1-2遍，然后再振动碾压。

压路机原理

压路机是一种用于压实表层土壤和路面的机械设备。它通过重锤或振动系统对土壤进行压实，以提高土壤的密实度和稳定性。

压路机的原理主要包括以下几个方面：

1. 重锤压实原理：压路机通过安装在机器底盘上的重锤，利用其重力作用进行压实。当重锤自由落下时，由于受到地面反力的限制，重锤会向上反弹，产生压实作用。重锤的重量和下落速度越大，压实效果越好。

2. 振动压实原理：部分压路机配备了振动系统，利用振动作用进行土壤压实。振动系统通过激振器将机器振动传递给地面，使土壤颗粒发生微小位移，从而减小颗粒之间的孔隙，并提高土壤密实度。

3. 压路机行走原理：压路机能够在工作区域内自由行驶，移动到需要压实的区域。它通常采用履带或轮胎来提供行驶动力，通过控制驱动系统实现前进、后退和转弯。

4. 压路机控制原理：为了确保压路机在施工过程中达到最佳的压实效果，操作人员需要掌握压路机的控制原理。他们可以通过调整压路机的行驶速度、振动频率、重锤下降速度等参数来实现对土壤的最佳压实控制。

综上所述，压路机主要通过重锤或振动系统对土壤进行压实，以提高土壤密实度和稳定性。同时，掌握压路机的行走和控制原理，操作人员可以实现对土壤的最佳压实效果。

压路机的工作原理

一、 压路机的概述

压路机是一种用于压实土壤、沥青混凝土和其他材料的机械设备。它主要用于道路、桥梁、隧道和停车场等建筑工程中，以提高地面的承载能力和稳定性。

二、 压路机的分类

按照压路方式可以将其分为振动式压路机和静轮式压路机两类。振动式压路机主要用于沥青混凝土表层的压实，而静轮式压路机则适用于大面积土壤的压实。

三、 振动式压路机的工作原理

振动式压路机利用高频率振动来产生冲击力，从而将材料紧密排列在一起。其工作原理如下：

1. 振动系统：振动系统由电机、离合器、齿轮箱和偏心轴组成。电机通过离合器驱动齿轮箱，齿轮箱再通过偏心轴将振荡力传递到滚筒上。

2. 滚筒：滚筒是振动式压路机最重要的部件之一。它由钢制圆柱体构成，表面覆盖有橡胶或聚氨酯材料。滚筒的直径和长度可以根据需要进行调整。

3. 操作系统：操作系统包括方向盘、刹车和油门。方向盘用于控制压路机的行驶方向，刹车用于停止压路机，油门则用于调节速度。

4. 振动开关：振动开关用于控制振动系统的开启和关闭。当振动开关打开时，电机会启动并传递振荡力到滚筒上。

5. 压路作业：在进行压路作业时，振动式压路机首先行驶到需要压实的区域。然后将振动开关打开，启动振动系统，并开始进行压路作业。

四、 静轮式压路机的工作原理

静轮式压路机利用重量来产生冲击力，从而将材料紧密排列在一起。其工作原理如下：

1. 压路轮：静轮式压路机主要由前后两个大型钢制轮组成。这些轮子可以根据需要进行调节，并且可以通过液压系统来提高或降低它们的重量。

2. 操作系统：操作系统包括方向盘、刹车和油门。方向盘用于控制压路机的行驶方向，刹车用于停止压路机，油门则用于调节速度。

3. 压路作业：在进行压路作业时，静轮式压路机首先行驶到需要压实的区域。然后将轮子调整到合适的高度，并通过液压系统增加其重量。最后开始进行压路作业。

五、 压路机的维护保养

为了确保压路机的正常运行和延长其使用寿命，需要进行定期维护保养。具体措施包括：
