三相整流桥缺一相的波形

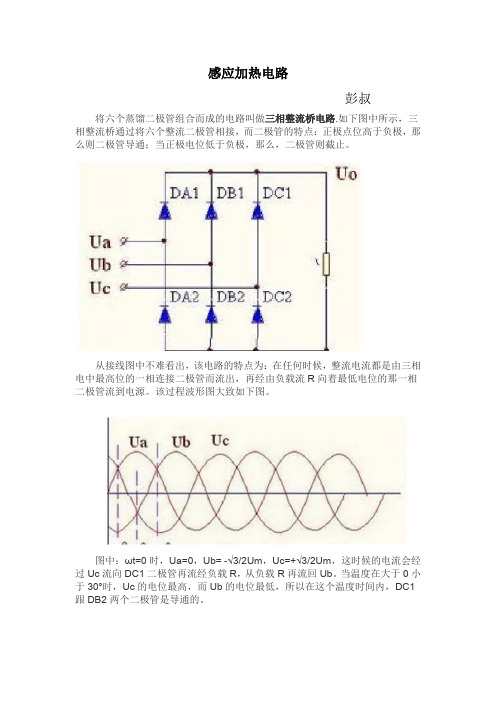

感应加热电路彭叔将六个蒸馏二极管组合而成的电路叫做三相整流桥电路.如下图中所示，三相整流桥通过将六个整流二极管相接，而二极管的特点：正极点位高于负极，那么则二极管导通；当正极电位低于负极，那么，二极管则截止。

从接线图中不难看出，该电路的特点为：在任何时候，整流电流都是由三相电中最高位的一相连接二极管而流出，再经由负载流R向着最低电位的那一相二极管流到电源。

该过程波形图大致如下图。

图中：ωt=0时，Ua=0，Ub= -√3/2Um，Uc=+√3/2Um，这时候的电流会经过Uc流向DC1二极管再流经负载R，从负载R再流回Ub。

当温度在大于0小于30°时，Uc的电位最高，而Ub的电位最低，所以在这个温度时间内，DC1跟DB2两个二极管是导通的。

而当温度达到30°以上90°以下，则Ua电位最高、Ub电位最低，所以在这个温度时间点内，DA1跟DB2两个二极管导通。

如果温度介于90°跟150°之间，则Ua电位最高，Uc电位最低，从图中可知该温度时间内，DA1、DC2两只二极管导通。

上诉上种情况所说的二极管导通属于始终导通，就是从开始到结束，该二极管一直属于导通状态，也就是无论什么时候，该电路三个二极管中，正极电位最高的导通，从电阻R再经过下面三只二极管中负极电位最低的二极管回到对应的电源。

不难发现，该电路中，至少有两个二极管是相互串接导通，其中电流与负载电流相同，但是负载电流则为连续性的，二极管分为三组进行循环导通，所以，如果要选择二极管电流则需是负载电流的三分之一。

电容滤波工作原理电容器的特点就是：对直流电表现出的阻抗极大，相当于不通。

对交流电，频率越高阻抗越小。

利用电容器的这个特点，我们就可以把混杂在直流电里的交流成分过滤出来，所以叫“滤波”。

经过滤波，交流成分都经过电容器回到电源去了，电容器两侧剩下的就是没有波动的纯直流电了。

利用同样的原理，我们可以通过电容器筛选出交流信号，把直流成分去掉，这一作用被称为“耦合”。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

三相整流桥原理整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。

当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。

三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。

选择整流桥要考虑整流电路和工作电压。

对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。

全桥三相全波整流桥全桥是将连接好的桥式整流电路的6个整流二极管（和一个电容器）封装在一起，组成一个桥式、全波整流电路。

一种三相全波整流桥三相全波整流桥不需要输入电源的零线（中性线）。

整流桥堆一般用在全波整流电路中。

全桥是由6只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，右图为其外形。

全桥的正向电流有5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多种规格。

图一是三相全波整流电压波形图和三相交流电压波形图的对比。

在输出波形图中，N相平直虚线是整流滤波后的平均输出电压值。

虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。

图一三相全波整流电压波形图和三相交流电压波形图的对比图二是三相全波整流桥的电路图（带电容）。

图二三相全波整流桥的电路图（带电容）半桥三相半波整流桥半桥是将连接好的3个整流二极管（和一个电容器）封装在一起，组成一个桥式、半波整流电路。

三相半波整流桥必须输入电源的零线（中性线）。

在半波整流电路中，三相中的每一相都和零线单独形成了半波整流电路，其整流出图三三相半波整流电压波形图和三相交流电压波形图的对比。

的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其最低点电压Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。

三相整流桥整流后的电压1. 整流的基本概念说到整流，大家可能会想，这个听起来挺专业的，离我们生活好像有点远。

但其实，整流就像我们生活中的一场“魔法”，把那种“交替”的电压变成了“直流”的电压，简直是电力界的变魔术！想象一下，就像把一杯混合果汁经过过滤，最后只剩下清甜的橙汁，喝起来既畅快又舒心。

而三相整流桥，这个名字听上去像是从科幻电影里走出来的东西，实际上也只是把三相交流电的“坏毛病”整治整治，让它变得好听多了。

整流桥的工作原理，其实就像一队精兵强将，他们齐心协力地把电流中的波峰波谷“拍平”。

三相整流桥里面有六个二极管，它们就像是信号灯，时刻准备着把电流“放行”。

当交流电进入整流桥时，二极管们就会根据电流的方向，选择性地让电流通过。

这样一来，整流后的电压就变得比较稳定，适合我们日常用电。

2. 三相整流的优势2.1 效率高，稳定性强提到三相整流，咱们得先说说它的好处。

首先，效率高得让人咋舌。

试想一下，单相整流的效率就像是你在跑步时只用一条腿，那可是慢得没话说。

而三相整流就像是双腿并用，跑得飞快，稳稳当当。

不仅如此，它的输出电压也比较稳定，波动小，尤其在工业电源方面，简直是“百利而无一害”。

2.2 适用范围广不仅如此，三相整流桥还特别“百搭”，无论是用在电动机上，还是在电源适配器里，它都能“游刃有余”。

这就像是个多才多艺的明星，不管是唱歌、跳舞，还是演戏，样样精通。

比如说，电动机的启动过程，如果没有稳定的电源，那可就糟糕了，设备转不起来，生产线也得停下来，真是让人捏一把汗。

3. 整流后的电压特点3.1 输出电压的计算整流后的电压又是一门学问。

大家知道，三相整流桥的输出电压可不是随便来的，它跟输入的交流电压有着密切的关系。

一般来说，整流后的直流电压大约是输入交流电压的1.35倍，听起来还不错吧？想象一下，您喝了一杯咖啡，最后却发现自己变得精神百倍，这种感觉就跟电压的变化差不多！3.2 整流后的波形不过，整流后的电压并不是那么简单，它有个特性叫“脉动”。

中频电炉原理是什么？中频电炉常见故障检修方法有哪些？中频电源在运行中可能会出现这样那样的故障,我们可以把故障分成几个部分加以区分。

1)整流部分的故障 2)逆变部分的故障 3)保护部分的故障。

下面我们将介绍这三个部分,特别是老的中频电源装置(包括其他厂家的中频装置)出现的几种典型故障原因及排除方法,供大家参考。

1.1整流部分的故障1. 设备在运行中直流电抗器发出嗡嗡声。

故障原因是整流桥输出不平衡造成的,排除方法是调整电位器W7,W8,W9使整流桥输出的六个波头平衡即可。

2 .老中频装置在运行中直流电抗器发出较大的嗡嗡声。

故障原因是整流桥六只可控硅的一只不导通造成的,用示波器可以看到如图17(b)三相整流桥的输出波形。

大部分是触发脉冲到可控硅导线接触不良或断线引起的。

用万用表R1Ω挡测量主控板触发脉冲输出端的正向电阻值是否在20Ω左右,如大于40Ω可能是接触不良,阻值很大就是断线。

但也不排除可控硅控制极内部断线及老化的可能。

此种故障从仪表可以看出中频电压和直流电压的比值很高。

在检修中要和其它近似现象加以区分，防止走些弯路3.设备在运行中突然电流增大直流电压降低中频电压比直流电压高出很多,直流电抗器蹦的厉害。

故障原因；1)三相电缺相,2)快速熔断器烧毁,3)控制回路电源烧保险使同步电源缺相,4)电力变压器高压保险烧毁造成的。

恢复后即可正常工作。

4. 设备在开机时,功率电位器旋动就是最大功率,没有小功率。

此故障突出表现在老中频装置中,最容易出现。

原因是功率电位器内部断线所造成的,更换新的电位器即可恢复正常工作。

1.2逆变电路出现的故障1. 中频功率上不去1)中频装置只能在低功率下工作,当直流电压Ud调高时,过流保护动作。

故障原因是负载交流等效电阻偏小。

尤其是炉子到了后期炉衬厚度减小,启动后往往是直流电压小,电流大,中频电压也小,换流比较困难,逆变器容易颠覆,功率升不上去,此时适当加大tf，即调大电流信号瓷盘电位器。

三相整流桥电路图原理三相整流桥电路图是一种常见的电路结构，用于将三相交流电转换为直流电。

其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。

首先，我们来看一下三相交流电的基本特点。

三相交流电是由三个相位相差120度的交流电信号组成的，其波形呈现出三个相位间隔相等且相位差120度的正弦波。

在实际应用中，我们通常使用带有中性线的三相交流电源，其电压波形可以表示为Ua=Usin(ωt)，Ub=Usin(ωt-120°)，Uc=Usin(ωt-240°)，其中Us为幅值，ω为角频率，t为时间。

接下来，我们将介绍三相整流桥电路图的基本结构。

三相整流桥电路由六个二极管组成，这些二极管被连接成一个桥式结构，其中每个二极管的正极和负极分别连接到三相交流电源的三个相位上，而中性线则连接到桥式结构的中心节点。

在这种连接方式下，当三相交流电的任意一个相位的电压为正值时，桥式结构中的某两个二极管将导通，从而使得电流沿着固定方向流动，这样就实现了对交流电的整流作用。

在实际应用中，我们通常会在三相整流桥电路图的输出端加上滤波电路，以减小直流电的波动，使得输出电压更加稳定。

此外，还可以根据具体的需求，在输出端加上电压调节电路，以实现对输出电压的调节。

总的来说，三相整流桥电路图是一种常见的电路结构，其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。

在实际应用中，我们通常会在输出端加上滤波电路和电压调节电路，以满足不同的需求。

希望通过本文的介绍，能够对三相整流桥电路图的原理有一个更加深入的理解。

三相全控整流桥的45度波形是指在整流桥中对三相交流电源进行控制，使得输出的电流波形的导通角度为45度。

在三相全控整流桥中，有六个开关管（晶闸管或二极管）分别对应三相交流输入的正半周和负半周。

通过控制这些开关管的导通和截止，可以实现对输出电流的调控。

当电流波形的导通角度为45度时，开关管会依次导通，使得输出电流波形变为矩形波。

每个开关管的导通时间为45度，间隔时间为135度。

由于控制的存在，输出电流可以在一个周期内的任意时间段内导通，从而实现电流的精确控制。

这种波形控制方法可以用于调整输出电流的平均值、功率因数和谐波含量。

其应用广泛，例如在电力变流器中将交流电转换为直流电、调节速度和转矩的交流电机驱动系统等。

总之，三相全控整流桥的45度波形是指对三相交流电源进行控制，使得输出电流波形的导通角度为45度，通过调控导通时间实现对输出电流的精确控制。

实验三、三相桥式全控整流及有源逆变电路实验一、实验目的（1）加深理解三相桥式全控整流及有源逆变电路的工作原理。

（3）了解KC系列集成触发器的调整方法和各点的波形。

二、实验线路的构成及原理（1）DDS02主电路挂箱配置原理DDS02挂箱包括脉冲和熔断丝指示、晶闸管（I组桥、Ⅱ组桥）电路、电抗器等内容。

脉冲有无指示为方便实验中判断对应晶闸管上门阴极上是否正常，若正常，则指示灯亮，否则则不亮；同样熔断丝指示也是同理。

主要分I组桥和Ⅱ组桥分别指示。

晶闸管电路装有12只晶闸管、6只整流二极管。

12只晶闸管分两组晶闸管变流桥，其中VTl~VT6为正组桥(I组桥)，由KP5-8晶闸管元件构成，一般不可逆、可逆系统的正桥、交-直-交变频器的整流部分均使用正组元件；由VT1ˊ~VT6ˊ组成反组桥(Ⅱ组桥)，元件为KP5-12晶闸管，可逆系统的反桥、交-直-交变频器的逆变部分使用反组元件；同时还配置了6只整流二极管VDl~VD6，可构成不可控整流桥作为直流电源，元件的型号为KZ5-10。

所有这些功率半导体元件均配置有阻容吸收、熔丝保护，电源侧、直流环节、电机侧均配置有压敏电阻或阻容吸收等过电压保护装置。

电抗器为平波电抗器L，共有4档电感值，分别为50mH、100mH、200mH、700mH，1200 mH可根据实验需要选择电感值。

续流二极管为桥式整流实验时电路续流用，型号为KZ5-10；另外挂箱还配有一组阻容吸收电路。

（2）DDS03控制电路挂箱配置原理DDS03挂箱包括三相触发电路及功放电路、FBC+FA（电流反馈与过流保护）、G（给定器）等内容。

面板上部为同步变压器，其连线已在内部接好，连接组为△/Y-1.可在“同步电源观察孔”观察同步电源的相位。

三相触发电路（GT）及功放电路（AP）包括有GTF正组（I组）触发脉冲装置和GTR 反组（Ⅱ组）触发脉冲装置，分别通过开关连至VF正组晶闸管和VR反组晶闸管的门极、阴极。
