1 原理及方案1.1原理三相桥式全控整流电路系统通过变压器与电网连接，经过变压器的耦合，晶闸管主电路得到一个合适的输入电压，使晶闸管在较大的功率因数下运行。

变流主电路和电网之间用变压器隔离，还可以抑制由变流器进入电网的谐波成分。

保护电路采用RC过电压抑制电路进行过电压保护，利用快速熔断器进行过电流保护。

采用锯齿波同步KJ004集成触发电路，利用一个同步变压器对触发电路定相，保证触发电路和主电路频率一致，触发晶闸管，使三相全控桥将交流整流成直流，带动直流电动机运转。

1.2方案设计整流电路是电力电子电路中出现最早的一种，它将交流电变为直流电，应用广泛。

当整流负载容量较大，或要求直流电压脉冲较小时，应采用三相整流电路，其交流测由三相电源供电。

三相可控整流电路中，最基本的是三相半波可控整流电路，应用最广泛的是三相桥式全控整流电路。

本设计要求整流电路带直流电机负载，希望获得的直流电压脉冲较小，所以用三相全波整流比较合理。

三相桥式全控和三相桥式半控是常见的三相桥式可控全波整流电路。

三相半控桥式整流电路适用于中等容量的整流装置或不要求可逆的电力拖动中，它采用共阴极的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成，电路兼有可控与不可控两者的特性。

共阳极组的三个整流二极管总是在自然换流点换流，使电流换到阴极点为更低的一相中去。

该电路在使用中需加设续流二极管，以避免可能发生的失控现象，所以电路不具备逆变能力。

虽然三相半控电路相应触发电路较简单，但只能用于整流不能用于逆变，现在很少使用。

本设计选择使用三相桥式全控整流电路。

整流电路的输入部分是变压器，作用是降低或减少晶闸管变流装置对电网和其它用电设备的干扰，将整流电路与电网隔离，并将电网电压值转变为整流所需输入值。

整流部分是六个晶闸管，是由共阴极的三相半波可控整流电路与共阳极接法的三相半波可控整流电路串联而成。

为使整流电路能正常工作，除了要给晶闸管配设可靠的触发电路外，还要有保护电路，以防止各种原因产生的过电压和过电流影响或损坏晶闸管。

三相整流桥的接线方法一、什么是三相整流桥三相整流桥是一种电路装置，用于将交流电转换为直流电供电。

它由四个二极管组成，可以将交流输入信号的负半周转换为正半周，实现电流的单向传导。

三相整流桥广泛应用于电力系统、电动机驱动和电子设备等领域。

二、三相整流桥的工作原理三相整流桥的工作原理基于二极管的导通和截止特性。

在三相交流输入信号的作用下，通过适当的接线，三相整流桥能够将交流信号转换为直流输出信号。

三、三相整流桥的接线方法三相整流桥有两种主要的接线方法：星形接线和三角形接线。

下面将分别介绍这两种接线方法的具体步骤和特点。

3.1 星形接线方法星形接线方法也称为Y型接线方法，它的接线图形状类似于一个五角星。

接线步骤如下：1.将三相交流电源的R、Y、B线分别连接到三相整流桥的三个输入端子A、B、C上。

2.将三相整流桥的负极N连接到电源的中性线上。

星形接线方法的特点有： - 星形接线方法可以提供更稳定均匀的电流输出，对负载的影响较小。

- 星形接线方法在功率传输中有更好的平衡性和稳定性。

- 星形接线方法适用于电力系统和较大功率需求的场合。

3.2 三角形接线方法三角形接线方法也称为Δ型接线方法，它的接线图形状类似于一个三角形。

接线步骤如下：1.将三相交流电源的R、Y、B线分别连接到三相整流桥的三个输入端子A、B、C上。

三角形接线方法的特点有： - 三角形接线方法可以提供更高的输出电压，适用于对输出电压要求较高的场合。

- 三角形接线方法在输出电流上有一定的不平衡性，对负载的影响可能较大。

- 三角形接线方法适用于电动机驱动和较小功率需求的场合。

四、三相整流桥的应用领域三相整流桥广泛应用于以下领域：1.电力系统中的直流输电和直流供电。

2.电动机驱动，如变频器、直流电机控制器等。

3.电子设备中的直流电源。

4.太阳能发电系统的电能转换和储存。

五、总结通过本文的介绍，我们了解了三相整流桥的工作原理和两种常见的接线方法，即星形接线和三角形接线。

三相整流桥详细工作原理三相整流桥，也叫做三相全控整流电路，是一种广泛应用于控制领域的电力电子器件。

在现代工业控制中，为了满足各种不同的电动机控制需求，在交流电源的控制电路中应用了三相整流桥。

整流桥实现了对交流电进行整流，并根据控制信号对直流信号进行调节，从而能够达到对电机的控制目的。

下面我们将详细介绍三相整流桥的工作原理。

1. 桥臂的构成三相全控整流电路由6个控制管组成。

其中有3个受控硅和3个双向晶闸管。

三个受控硅组成了一个单相桥臂，而每个桥臂由一个受控硅和一个双向晶闸管构成。

这样，整流电路就由三个单相桥形成。

2. 工作原理当受控硅的端子接到正向电压时，它将导通，并形成一个直流电路。

只有当受控硅被触发，电流才能流过晶体管。

在整流桥的双向晶闸管中，当电压达到它的传导阈值时，晶体管将开始导通，在整个工作周期内都将保持导通状态。

当控制电压减少或者消失时，晶体管将不再导通。

3. 交流电的整流三相全控整流电路实现交流电的整流方法是将交流电源的三个相分别连接到整流桥的三个受控硅端子上，并将六个桥臂的双向晶闸管排成接触对。

在正半周期，1和4管击穿，电流经过它们的典型路径。

在负半周期，2和3管击穿，电流经过它们的典型路径。

4. 控制为控制三相全控整流电路的输出电压，需要制定一定的控制策略。

一般来说，控制策略可以通过对控制电压进行调整来实现。

控制电压的频率和幅度是实现电机控制的关键因素。

综上所述，三相全控整流电路能够有效实现对交流电的整流，并根据控制信号对直流信号进行调节，从而能够达到对电机的控制目的。

由于它的灵活性和高效性，三相全控整流电路已成为现代工业控制中不可或缺的一部分。

摘要：电压型变频器直流环节并入电容对整流电路的输出进行滤波，理论上电容值越大，电压纹波越小，但是从空间和成本上考虑并不能如此。

详细论述了三相输入和单相输入变频器滤波电容的计算方法，为电压型变频器不同功率的负载所需滤波电容的选择提供了理论依据。

最后通过实验证明了该算法可行、可靠，不仅保证了产品的性能，更节约了成本。

关键词：整流电路；电压型变频器：纹波0 引言虽然利用整流电路可以将交流电变换成直流电，但是在三相电路中这种直流电压或电流含有频率为电源频率6倍的电压或电流纹波。

此外，变频器逆变电路也将因输出和载波频率等原因而产生纹波电压或电流，并反过来影响直流电压或电流的品质。

因此，为了保证逆变电路和控制电路能够得到高质量的直流电压或电流，必须对直流电压或电流进行滤波，以减少电压或电流的脉动。

直流环节是指插在直流电源和逆变电路之间的滤波电路，其结构的差异将对变换器的性能产生不同的影响：凡是采用电感式结构，其输入电流纹波较小，类似电流源性质；凡是采用电容式结构，其输入端电压纹波较小，类似电压源性质。

对电压型变频器米说，整流电路的输出为直流电压，直流中间电路则通过大电解电容对该电压进行滤波；而对于电流型变频器米说，整流电路的输出为直流电流，中间电路则通过大电感对该电流进行滤波。

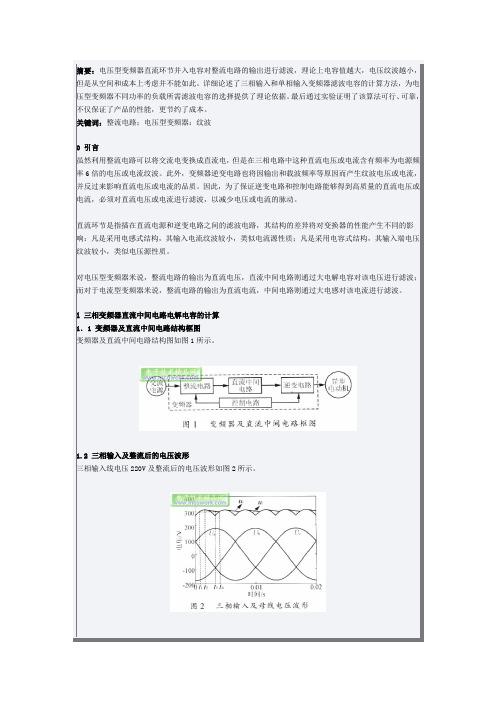

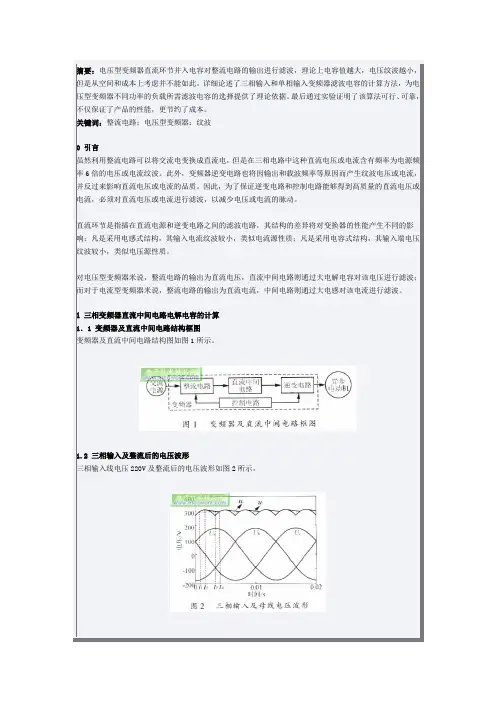

l 三相变频器直流中间电路电解电容的计算1．1 变频器及直流中间电路结构框图变频器及直流中间电路结构图如图1所示。

1.2 三相输入及整流后的电压波形三相输入线电压220V及整流后的电压波形如图2所示。

图2中，Ua、Ub、Uc是三相三线制的三相输入相电压；uc是电容电压，ur是整流之后未加电容时的电压。

1．3 分析过程1.3.l 整流后电压的计算对于三相三线制输入线电压为220V系列变频器(以下简称220V系列)来说U=220V；对于440V系列，U=440V。

1．3．2 等效电阻的计算为计算方便，对于输出功率为P的逆变器，将其直流侧输入端阻抗用一个纯电阻R等效，则1.3.3 电容的充放电过程分析由于整流后的直流电压有波动，假设ur的波动幅度为a％，则假设电路工作已经处于稳态，电容两端的电压如图2所示，在t2时刻，电容电压达到最大值。

三相整流桥工作原理
三相整流桥是一种用于将三相交流电转换为直流电的电路。

它由四个二极管构成，排列成一个桥形结构。

每个二极管由一个PN 结构组成，其中 P 区被称为二极板，而 N 区被称为底板。

工作原理如下：当输入的三相交流电为正半周时，其中一个二极板处于正向偏置状态，而其他二极板则处于反向偏置状态。

这使得正半周的电流流过可导通的二极板，经过滤波电容后，输出为直流电。

而在负半周时，另外一个二极板处于正向偏置状态，而其他二极板处于反向偏置状态，同样地，负半周的电流也能够经过滤波电容输出为直流电。

通过交替改变二极板的状态，三相整流桥能够将交流电转换为平滑的直流电。

它的输出电压幅值等于输入交流电压幅值的
1.414倍，即开启电压的峰值。

三相整流桥的工作原理使其成为许多电子设备中重要的组成部分，特别是在需要直流电源供应的应用中。

它的运行稳定可靠，并且能够提供高效的电能转换。

摘要整流电路就是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。

整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。

关键词：整流，变压，触发，过电压，保护电路。

三相桥式全控整流电路的设计1主电路设计及原理1.1 主电路设计其原理图如图1所示。

图1 三相桥式全控整理电路原理图习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。

此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

从后面的分析可知，按此编号，晶闸管的导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。

1.2 主电路原理说明整流电路的负载为带反电动势的阻感负载。

假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。

此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

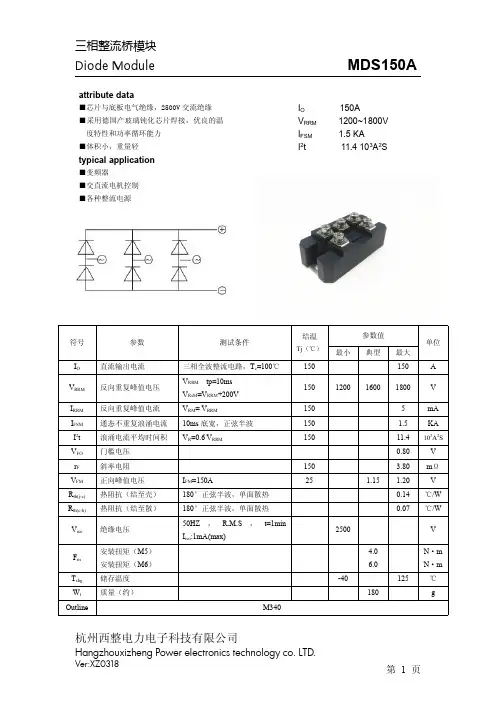

mds三相整流桥模块作用
MDS三相整流桥模块用于将三相交流电转换为直流电。

其作
用如下：
1. 整流：将交流电转换为直流电。

MDS三相整流桥模块内部
包含三个二极管桥，可以将三相交流电的正半周转换为正向的直流电，并将负半周转换为反向的直流电。

2. 平滑：通过整流作用，MDS三相整流桥模块可以将交流电
中的频率成分剔除，使输出的直流电变得更加平滑。

这样可以减小直流电的波动，并提供更加稳定的电源给后续的设备使用。

3. 电压变换：MDS三相整流桥模块可以通过选择合适的附件
电容和电阻来改变输出直流电的电压大小。

这使得它可以适应不同电压要求的设备。

4. 电能转换：MDS三相整流桥模块可以将交流电转换为直流电，从而实现电能的转换和利用。

这对于一些需要使用直流电的设备和系统来说非常重要，例如电动机、直流电源等。

总的来说，MDS三相整流桥模块的作用是将三相交流电转换
为直流电，并提供稳定的电源给后续的设备使用。

它在能源转换和电源稳定方面发挥重要的作用。

一、产品特色1、稳压范围最大：输入额定电压值 ±15%。

2、稳压准度最高：稳压后电压输出误差值小于±1%。

3、超载能力特强：可容许150%以上之瞬间超载，且不造成极大电压降。

4、反应时间最快：电压稳压之速度小于0.1秒。

5、输出效率最高：从空载到满载之输出率皆高达98%以上。

6、采用单体模块设计：更换零组件容易。

7、主调压器采用H级材质：可延长机器之用寿命。

8、LED显示整机状况。

9、无熔丝开关隐藏式：可防止人为不小心损坏及关机。

10、PC板采用双层玻璃纤维：可以防接触不良，使寿命增长。

11、开关安全护罩隐藏式：可防止运送中损坏或人为错误动作造成无输出电压。

12、主调压器中心轴采用铝材料：可以防松动及帮助散热。

二、主要功能1、过电压保护功能：超过稳压范围外之不正常电压，稳器于本功能中自动关闭输出电压，不让这非正常之高压直接至机械内部，而烧毁计算机机板。

2、过低压保护功能：过低压可使自动化机械运作不正常，而造成加工产品不良率增加。

3、R.S.T欠相保护：机械在正常运作中，外电若突然断掉任一相线，稳压器立即停止供电并亮起红灯，确保机械安全用电与防止机械造成重大损坏。

4、瞬间断电延迟保护：当瞬间停电再来电最容易使机械设备造成重大损坏，此项功能可防止瞬间再来电的冲击以确保机械安全无虞。

5、过载保护功能：若机械设备超出稳压器之额定容量时，稳压器会将输出电源off，以保护本机。

6、短路保护功能：当稳压器输出端有短路时，稳压器即自动切断电源保护本机7、旁路开关切换功能：本切换开关系工程人员定期保养，或维修服务时使用，不耽误机械生产时间影响工作的进行。

8、输出电压可调功能：稳压器输出电压可依使用者需要做±10%上下电压调整，满足各类机械使用。

多用途之功能成为一台可抵数台之好帮手，节省不必要之开销9、采CPU监控功能：可使本机任何功能准确度更高。

10、AVR开机自我检测功能：可防止开机马上送电输出，以确保输出电压之正确性。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021007290.X(22)申请日 2020.06.04(73)专利权人 天津宇拓电源有限公司地址 300450 天津市滨海新区塘沽海洋科技园新北路4668号创新创业园37-A厂房(72)发明人 夏长亮　葛昕宇　(74)专利代理机构 北京众泽信达知识产权代理事务所(普通合伙) 11701代理人 张艳萍(51)Int.Cl.H02M 7/219(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种基于MOS的三相整流桥电路(57)摘要本实用新型公开了一种基于MOS的三相整流桥电路。

其中，该电路包括：电阻、电容、二极管、功率MOS管、驱动芯片，其中，A桥臂R1、C1连接功率MOS管Q1栅极与驱动芯片U1的VS端。

本实用新型解决了现有技术中为了解决散热问题，需要安装巨大的散热器，同时增加了整流器的重量，降低了可靠性的技术问题。

权利要求书1页 说明书3页 附图1页CN 212115183 U 2020.12.08C N 212115183U1.一种基于MOS的三相整流桥电路，其特征在于，包括：电阻、电容、二极管、功率MOS管、驱动芯片，其中，A桥臂R1、C1连接功率MOS管Q1栅极与驱动芯片U1的VS端。

2.根据权利要求1所述的电路，其特征在于，所述驱动芯片U1栅极驱动器控制功率MOS 管Q1的导通与关断，同时所述驱动芯片U1的漏极与源极检测，差分采样功率MOS管Q1的源极与栅极电压。

3.根据权利要求1所述的电路，其特征在于，电阻R7连接于功率MOS管Q1，用于设置所述功率MOS管Q1的最小导通时间。

4.根据权利要求3所述的电路，其特征在于，电容C4，二极管D1进行连接，组成电荷泵电路。

5.根据权利要求1所述的电路，其特征在于，同步整流器与功率MOS管连接，用于控制功率MOS的开启与关断。
