高温高压干熄焦技术

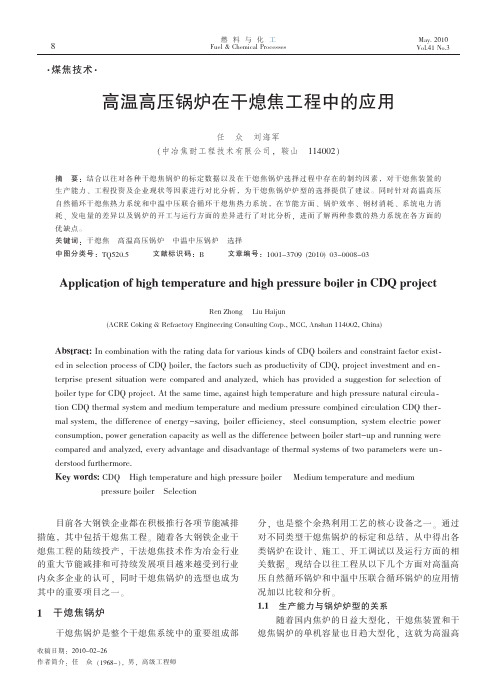

燃料与化工Fuel&Chemical ProcessesMay.2010 Vol.41No.3·煤焦技术·目前各大钢铁企业都在积极推行各项节能减排措施，其中包括干熄焦工程。

随着各大钢铁企业干熄焦工程的陆续投产，干法熄焦技术作为冶金行业的重大节能减排和可持续发展项目越来越受到行业内众多企业的认可，同时干熄焦锅炉的选型也成为其中的重要项目之一。

1干熄焦锅炉干熄焦锅炉是整个干熄焦系统中的重要组成部分，也是整个余热利用工艺的核心设备之一。

通过对不同类型干熄焦锅炉的标定和总结，从中得出各类锅炉在设计、施工、开工调试以及运行方面的相关数据。

现结合以往工程从以下几个方面对高温高压自然循环锅炉和中温中压联合循环锅炉的应用情况加以比较和分析。

1.1生产能力与锅炉炉型的关系随着国内焦炉的日益大型化，干熄焦装置和干熄焦锅炉的单机容量也日趋大型化，这就为高温高高温高压锅炉在干熄焦工程中的应用任众刘海军（中冶焦耐工程技术有限公司，鞍山114002）摘要：结合以往对各种干熄焦锅炉的标定数据以及在干熄焦锅炉选择过程中存在的制约因素，对干熄焦装置的生产能力、工程投资及企业现状等因素进行对比分析，为干熄焦锅炉炉型的选择提供了建议。

同时针对高温高压自然循环干熄焦热力系统和中温中压联合循环干熄焦热力系统，在节能方面、锅炉效率、钢材消耗、系统电力消耗、发电量的差异以及锅炉的开工与运行方面的差异进行了对比分析，进而了解两种参数的热力系统在各方面的优缺点。

关键词：干熄焦高温高压锅炉中温中压锅炉选择中图分类号：TQ520.5文献标识码：B文章编号：1001-3709(2010)03-0008-03Application of high temperature and high pressure boiler in CDQ projectRen Zhong Liu Haijun(ACRE Coking&Refractory Engineering Consulting Corp.,MCC,Anshan114002,China)Abstract:In combination with the rating data for various kinds of CDQ boilers and constraint factor exist-ed in selection process of CDQ boiler,the factors such as productivity of CDQ,project investment and en-terprise present situation were compared and analyzed,which has provided a suggestion for selection of boiler type for CDQ project.At the same time,against high temperature and high pressure natural circula-tion CDQ thermal system and medium temperature and medium pressure combined circulation CDQ ther-mal system,the difference of energy-saving,boiler efficiency,steel consumption,system electric power consumption,power generation capacity as well as the difference between boiler start-up and running were compared and analyzed,every advantage and disadvantage of thermal systems of two parameters were un-derstood furthermore.Key words:CDQ High temperature and high pressure boiler Medium temperature and medium pressure boiler Selection收稿日期：2010-02-26作者简介：任众（1968-），男，高级工程师8燃料与化工Fuel &Chemical Processes2010年5月第41卷第3期表1受热面钢材消耗量kg项目方案1中温中压联合循环方案2高温高压自然循环汽水管道31434.673551.49过热区22790.3232901.9蒸发区72470.1184393.31吊顶管10857.288440.59省煤器45639.655282.4水冷壁40549.445087汽包25459.5257466.14受热面合计249200.82457112.83压自然循环锅炉在干熄焦工程中的应用提供了一个技术上可行的前提条件。

科技成果——高温高压干熄焦装置适用范围钢铁行业，适用于年产焦炭190万t及以上的焦化厂行业现状超大型已经成功地运行了5年多，在节省投资、降低运行费用（含维修及年修）、节能减排效果、能源回收、减少占地等方面都具有非常明显的优势。

目前该技术可实现节能量33万tce/a，减排约87万tCO2/a。

成果简介1、技术原理装满红焦的焦罐台车由电机车牵引至焦罐提升井架下，经焦罐提升机将焦罐提升并送到干熄炉顶，通过干熄槽顶部的装入装置将焦炭装入干熄槽；在干熄槽中焦炭与循环气体进行热交换，将红焦冷却至200℃以下，冷却后的焦炭经排焦装置卸至胶带机上，送到焦炉的运焦系统。

冷却焦炭的循环气体由循环风机通过干熄槽底部的鼓风装置鼓入干熄槽，与红焦炭进行换热将循环气体加热到约为900℃；热的循环气体经一次除尘器除尘后进入余热锅炉换热，锅炉产生蒸汽，循环气体的温度降至约170℃。

循环气体由锅炉出来，再经二次除尘后再由循环风机加压后，经给水预热器冷却至≤130℃进入干熄槽循环使用。

2、关键技术（1）焦炭在干熄槽内下降的均匀性；（2）循环气体在干熄槽内气流分布的均匀性；（3）提高斜烟道立墙耐火砖的寿命；（4）合理控制斜烟道气流分布及临界速度。

3、工艺流程工艺流程见图1所示。

图1 工艺流程图主要技术指标技术水平首钢京唐1#，260t/hCDQ项目于2009年5月19日投产，2012年11月荣获中国炼焦行业协会颁发的焦化行业技术创新成果一等奖。

采用超大型干熄焦的新技术，每年回收能源折合标煤101956t，平均吨焦回收能源折合标煤51.338kg，基准情景的干熄焦为48.108kg，高温高压干熄焦高出 6.7%。

使用干熄焦装置处理后的焦炭，高炉焦比每吨铁降低至少20kg。

典型案例建设规模：每小时冷却焦炭的能力最高可达280t。

建设条件：本技术适用于顶装式或捣固式焦炉炉组年焦炭产量在190万t及以上的干熄焦，同时在海拔较高的地区年焦炭产量在170万t及以上的干熄焦。

干熄焦系统干熄炉升温、升压与降温、降压控制措施方案1、干熄炉结构:⑴、圆型干熄炉由预存段、斜道区及冷却段组成。

⑵、干熄炉为圆形截面竖式槽体，外壳用钢板及型钢制作，内衬隔热耐磨材料，干熄炉顶设置环形水封槽。

⑶、干熄炉上部为预存段，中间是斜道区，下部为冷却段。

⑷、预存段的外围是汇集36个斜道气流的环形气道，它沿圆周方向分两半汇合通向一次除尘器。

⑸、预存段设有料位计、压力测量装置、测温装置及放散装置。

⑹、环形气道设有空气导入装置、循环气体旁通装置、气流调整装置。

⑺、冷却段设有温度测量孔、干燥时的排水汽孔、人孔及烘炉孔。

⑻、冷却段下部壳体上有两个进气口，冷却段底部安装有供气装置。

⑼、预存段用于接受间歇装入的红焦，具有缓冲功能，可补偿生产的波动。

⑽、在冷却段，红焦与低温循环气体进行热交换，经降温冷却后排出。

⑾、斜道区位于预存段与冷却段之间，从干熄炉底部供气装置进入的低温循环气体吸收红焦的显热后经斜道及环形气道排出，并流经干熄焦锅炉进行热交换。

2、主要技术规格:⑴、预存室容积：320m3；⑵、允许上限中断供焦时间：1h；⑶、预存室直径：～8040mm；⑷、装料孔直径：～3100mm；⑸、冷却室总容积：580m3；⑹、冷却室容积：420m3；⑺、冷却室直径：～9000mm；⑻、干熄炉总高度（含供气装置）：～25900mm；⑼、公称处理能力：130.35t/h；⑽、排焦上限处理能力：145t/h；⑾、入干熄炉冷循环气体量：～180000m3/h；⑿、入炉循环气体的吨焦气料比：～1250m3/tJ。

3、干熄焦焦炭冷却原理：⑴、在干熄炉冷却室，焦炭向下流动，循环气体向上流动，焦炭通过与循环气体进行热交换而冷却。

焦炭的冷却时间主要取决于气流与焦炭的对流传热和焦块内部的热传导，冷却速度则主要取决于循环气体的温度和流速，以及焦块的温度和外形表面积等。

⑵、进入干熄炉的循环气体的温度主要由干熄焦锅炉的省煤器决定。

省煤器入口的除盐、除氧水温度为104℃左右，出省煤器的循环气体温度可降为约160℃，由循环风机加压后再经过热管式换热器进一步降温至约130℃后进入干熄炉与焦炭逆流传热，干熄炉排出的焦炭可冷却至200℃以下。

中国平煤神马集团平顶山京宝焦化有限公司160t/h干熄焦项目工艺技术方案及主要设备1.主要工艺流程1.1 干法熄焦流程红焦从焦炉中推到安放在焦罐台车上的旋转焦罐里。

焦罐容量设计为可以接受一个焦炉炭化室的全部焦炭。

焦罐台车及焦罐由电机车运送到干熄焦装置提升井下。

提升机将装满红焦的焦罐挂钩提起，提升过程中用护板把焦罐顶部盖上。

提升机将焦罐提升并横移至干熄炉炉顶，通过带布料器的装入装置将焦炭装入干熄炉内。

装焦完毕焦罐升起（这时焦罐底板自动关闭）并被运送到提升机提升井前。

这时装焦装置自动走开，干熄炉装焦口盖上盖子。

空焦罐放下，安放到移动的平板车上，之后，由牵引装置移到电机车上。

在干熄炉中焦炭与循环气体进行热交换，焦炭被冷却至180℃（设计值）以下，经排焦装置卸到带式输送机上，然后送往筛贮焦系统。

干熄焦装置的装料、排料、预存室放散及风机后放散等处的烟尘均进入干熄焦除尘地面站，进行除尘后排放。

其工艺流程见下图：炭化室拦焦机导焦栅推焦机约1000℃红焦焦罐吊车下电机车牵引吊车顶提升加盖干熄槽顶平移干熄槽预存室装入装置红焦干熄槽红焦冷却室排出装置与惰性气体热交换胶带运输机冷焦<200℃1.2 气体循环冷却流程循环风机将冷却焦炭的惰性气体从干熄炉底部的供气装置鼓入干熄炉内，与红热焦炭逆流换热。

自干熄炉排出的热循环气体的温度约为900～980℃，经一次除尘器除尘后进入干熄焦锅炉换热，温度降至160～180℃。

由锅炉出来的冷循环气体经多管旋风二次除尘器除尘后，由循环风机加压，再经副省煤器换热冷却至130℃后进入干熄炉循环使用。

一﹑二次除尘器分离出的焦粉，由专门的输送设备将其收集在贮槽内，以备外运。

其工艺流程见下图：循环风机干熄槽的供气装置冷惰性气体~130℃冷却室环形气道与红焦热交换干熄槽预存室惰性气体920~980℃一次除尘器余热锅炉焦粉沉下二次除尘器惰性气体降至≤180℃焦粉沉下1.3 蒸汽发电流程干熄焦蒸汽发电流程为：除盐水→除盐水箱→除氧器给水泵→给水预热系统→除氧器→锅炉给水泵→余热锅炉→主汽门→汽轮机（拖动发电机发电）→凝汽器(凝结成水）→凝结水泵→除盐水箱。
