常见COD在线监测仪原理及性能分析COD（Chemical Oxygen Demand）指的是化学需氧量，是衡量废水中有机污染物含量的一种重要指标。
COD在线监测仪是一种用于实时监测废水COD值的仪器设备。
本文将介绍COD在线监测仪的原理及性能分析。
一、COD在线监测仪原理：1.化学方法：COD在线监测仪的原理主要是基于化学方法。
监测仪中通过特定试剂与COD产生化学反应，例如将COD溶液与强氧化剂反应生成CO2和H2O，测量CO2的生成量来反映COD的含量。
2.光学方法：近年来，随着技术的进步，出现了一些新的COD在线监测仪，采用光学方法原理进行测量。
这些仪器通过光学系统将待测样品与特定光源相互作用，利用光谱分析等方法测量样品中COD物质含量。
二、COD在线监测仪性能分析：1.精确度：COD在线监测仪的精确度是衡量其性能的重要指标之一、精确度主要取决于测量仪器的稳定性和准确性。
稳定性要求仪器的测量数值在长时间内保持一致性，准确性要求仪器的测量结果与实际值之间误差较小。
2.灵敏度：COD在线监测仪的灵敏度是指仪器能够检测到COD浓度变化的能力。
较高的灵敏度能够提供更加精确的监测结果，并能够快速反应废水中COD浓度的变化，有利于实时监测和控制。
3.响应时间：响应时间是指监测仪器从接收到输入信号到输出结果稳定的时间。
较短的响应时间能够及时反应废水中COD浓度的变化，有助于对废水处理系统进行实时调控。
4.适应性：COD在线监测仪的适应性是指仪器能否适应不同类型废水的监测要求。
不同废水样品中COD物质的种类和浓度各不相同，仪器需要具备较高的适应性，能够对不同废水样品进行准确监测。
5.维护和操作方便性：COD在线监测仪的性能还应包括维护和操作的方便性。
仪器需要便于进行日常的维护工作，包括校准、清洁、更换试剂等。
同时，操作应简单易懂，使用者能够方便快捷地操作仪器，获取准确的监测结果。
总结：COD在线监测仪的原理主要是基于化学方法和光学方法，其中化学方法主要是通过特定试剂与COD进行化学反应，测量生成物的含量来计算COD的浓度；光学方法主要是通过光谱分析等技术测量样品中COD物质含量。

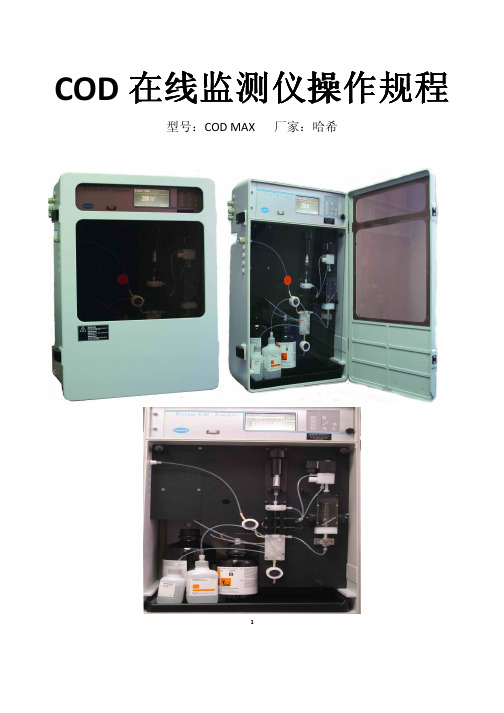

COD在线监测仪操作规程型号：COD MAX 厂家：哈希1COD在线监测仪操作规程：设备工作原理：一、设备工作原理1.检测原理：水样、重铬酸钾、硫酸银溶液（催化剂）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Ⅵ价被还原成Ⅲ价而改变了颜色，颜色的改变度与样品中被氧化物质的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来。
2.检测过程：（1）测试前仪器自动抽取新鲜的样品清洗进样管道；（2） 仪器使用活塞泵进样，活塞泵不与样品、试剂直接接触；（3） 试剂（硫酸汞、重铬酸钾、硫酸包括催化剂）也通过活塞泵吸入，（4） 通过气泡的方式混合样品和试剂；（5）仪器关闭消解试管的两端的阀门后，加热电阻丝将样品和试剂的（5） 混合溶液迅速地加热至175℃；（6） 测量系统按照仪器参数的设定值自动控制消解时间；（7） 溶液冷却后，由活塞泵排出溶液。
（8） 仪器按预设置的校准时间和清洗时间自动地对仪器进行校准和清洗。
（9）根据实际校准系数，微处理器单元计算出经过自动温度补偿后的COD 值。
二、设备维护要求：设备维护要求：1.站房温湿度要求：温度：（23+3）℃，湿度：（30%~85%）RAH.2.每周对设备卫生进行一次清理，保证设备清洁。
3.每日对设备运行情况进行一次检查，检查设备运行是否正常，取样泵、数据采集仪运行是否正常。
4.每周进行3~5质控样比对，质控样应覆盖0~300mg/l的测量范围，超出150mg/l 的质控样比对应做好详细记录，并告知工艺。
5.每周和质检进行一次实际水样比对，将比对结果及本周的设备运行情况发至机动处及安环处。
6.每月对设备采样、排水和内部管路进行一次清理，保证设备内部管路畅通，防止管路堵塞和泄漏.7.每月进行一次仪器校准工作，每季度进行一次仪器重复性，零漂、量程验证。
8.每月将废液集中送氯碱厂危险品库房存放。
9.每三个月检查站房照明电路是否有虚接、打火情况；检查仪器供电线路连接是否有松动情况，保证设备运行安全。
在线cod自动检测仪符合新国标在线cod自动检测仪符合新国标LB-8040系列青岛路博建业环保科技有限公司厂家直销；技术现场安装调试COD - 定义COD - 运用化学需氧量（COD）:水质监测新标尺关心环保事业的市民，将会经常听到化学需氧量COD)这个新名词。
所谓COD，是指水体中能被氧化的物质进行化学氧化时消耗氧的量，一般以每升水消耗氧的毫克数来表示，是水质监测的基本综合指标。
据环保专家介绍，水中的有机物在被环境分解时，会消耗水中的溶解氧。
如果水中的溶解氧被消耗殆尽，水里的厌氧菌就会投入工作，从而导致水体发臭和环境恶化。
因此COD值越大，表示水体受污染越严重。
COD指标正逐年呈下降趋势，说明我们身边的水正变得越来越清澈。
COD在线自动监测仪属废水在线检测系统，COD化学需氧量）是国家环保总局对污染源实施在线自动监测的主要项目。
（COD在线自动监测仪通过国家环保总局的认证，到目前为止COD自动在线监测系统在全国废水监测领域已经发挥了重要的作用。
技术资料：1）测量方法：分光光度计（重铬酸钾法）（2）测量范围：（15-1000）mg/L CODCr。
（3）准确度：≥50mg/L 时，不超过±10%；＜50mg/L 时，不超过±5mg/L。
（4）重复性：不超过±5%；（5）测量周期：最小测量周期为 50 分钟，据实际水样，可在 10～45min 任意修改消解时间。
（6）采样周期：时间间隔（1～999min 任意可调）和整点测量模式。
（7）校准周期：1～99 天任意间隔任意时刻可调。
（8）维护周期：一般每月一次，每次约 30 min。
（9）输出：4～20mA 电流输出，RS485、modbus RTU 数据格式（10）环境要求：温度可调的室内，建议温度（5～40）℃；湿度≤85%（不结露）。
（11）电源要求：AC（220±10%）V，50/60Hz。
COD Cr（KT-08型）在线自动监测仪COD Cr ON-LINE AUTOMIC MONITOR使用说明苏州科特环保设备有限公司KETE E.P. Equipment （SuZhou）CO.,LTD.感谢您的正确选择目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电与灼伤预防 (1)1.3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 应用 (3)3.2 系统描述 (3)3.3 电气器件 (3)3.4 基本原理 (3)3.5 检测步骤 (4)第四章拆箱和安装 (5)4.1 拆箱 (5)4.2 安装 (5)4.2.1 监测子站房建设 (5)4.2.2 监测子站房室内要求 (6)4.2.3 安装 (6)第五章试剂 (10)5.1 硫酸汞溶液（试剂1） (10)5.2 铬试剂溶液（试剂2） (11)5.3 硫酸银溶液（试剂3） (12)5.4 标一标准溶液（0mg/L） (12)5.5 标样储备液（2000mg/L） (13)5.6 标二标准溶液（100mg/L） (13)5.7 试剂的使用与保存 (13)5.8 稳定性和反应性 (13)5.9 试剂的放置 (14)5.10 废液处理 (14)第六章仪器操作 (15)6.1 仪器初始化 (15)6.2 校准 (15)6.3 清洗 (15)6.4 测量 (15)6.5 触摸屏介绍 (16)6.5.1 数据设置方法 (16)6.5.2 指令输入与生效显示 (16)6.5.3 屏幕操作 (16)第七章故障维修 (32)第八章日常维护 (34)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
对于自行拆卸的仪器,公司将不再提供免费售后服务。
几种COD在线监测仪的介绍和对比COD（化学需氧量）在线监测仪是一种用于连续监测水体样品中COD浓度的仪器。
COD是指在一定条件下，水样中的有机物氧化所需的氧的浓度。
COD在线监测仪能够实时监测水体样品中的COD浓度，为水质监测和处理提供重要数据。
下面将介绍几种常见的COD在线监测仪，并进行对比。
1.超声波COD在线监测仪：超声波COD在线监测仪采用超声波技术，通过超声波波束通过水样，测量COD的浓度。
它具有高精度、快速响应、无需试剂等特点。
同时，超声波COD在线监测仪的使用成本较低，维护简便，适用于水质监测和处理。
2.紫外线COD在线监测仪：紫外线COD在线监测仪采用紫外线光源照射水样，根据光源透过水样的强度变化来测量COD浓度。
紫外线COD在线监测仪具有快速响应、高灵敏度、稳定性好等特点。
但它受到颜色、悬浮物等因素的影响较大，可能会导致测量结果的误差。
3.电化学COD在线监测仪：电化学COD在线监测仪通过电化学方法测量COD浓度。
它具有高精度、稳定性好、无需试剂等优点。
电化学COD在线监测仪广泛应用于自来水厂、废水处理厂等领域。
然而，电化学COD在线监测仪需要定期校准和维护，成本较高。
4.离子色谱COD在线监测仪：离子色谱COD在线监测仪通过分析水样中的离子浓度来测量COD浓度。
它具有高灵敏度、精确度高、不受颜色、浑浊度等因素的影响等特点。
离子色谱COD在线监测仪适用于各种水体样品的COD浓度监测，但由于其结构复杂，使用和维护较为困难。
综上所述，不同的COD在线监测仪具有各自的优缺点。
超声波COD在线监测仪适用于一般水质监测；紫外线COD在线监测仪响应快，但受到颜色和悬浊物影响；电化学COD在线监测仪稳定性好，但需要定期维护；离子色谱COD在线监测仪精确度高，但使用和维护较为困难。
根据实际需求和预算，可以选择合适的COD在线监测仪。
水质在线自动监测仪使用指导引言：水质是指水体中各种物质的性质和数量，对环境和人体健康都有直接影响。
COD(Carbon Oxygen Demand)是一个衡量水体中有机化合物含量的指标。
COD在线自动监测仪可以实时监测水体中的COD含量，帮助我们了解水质状况并进行相应的处理。
本文将为您介绍COD在线自动监测仪的使用方法和操作注意事项。
一、COD在线自动监测仪的基本构成COD在线自动监测仪一般由以下几个部分组成：1.光源模块：提供光源，用于激发水样中的有机物。
2.控制模块：控制仪器的运行和数据采集。
3.传感器模块：通过传感器测量水样中的COD含量。
4.数据显示模块：显示测量结果和其他相关信息。
二、COD在线自动监测仪的使用步骤1.准备工作a.确保仪器连接到电源并开启仪器。
b.检查传感器是否安装正确，传感器与水样接触的部分应该干净。
c.板桥等辅助设备也应该正确连接并准备好。
2.设置测量参数a.打开仪器上的控制模块，在菜单中选择测量参数设置。
b.根据需要选择测量范围、测量周期和报警阈值等参数。
c.确认设置后保存并退出设置界面。
3.开始测量a.将待测水样收集到样品容器中。
b.将样品容器连接到仪器的传感器模块。
c.确保传感器和样品接触的部分完全浸入水样中。
d.在控制模块上选择开始测量，仪器将开始对水样进行COD测量。
4.监测数据记录和分析a.仪器将自动记录测量结果，并可以显示在数据显示模块上。
b.用户可以根据需要将数据保存到外部存储设备中，以备后续分析和处理。
三、COD在线自动监测仪的操作注意事项1.仪器的使用和操作必须按照操作指导和说明书进行，避免操作错误。
2.仪器和传感器应定期进行维护和校准，确保测量结果的准确性。
3.操作环境应保持干净、整洁，并避免强光直射到仪器和传感器上。
4.操作人员应具有相关的安全知识和操作训练，避免发生意外事故。
5.仪器使用后应妥善存放，避免受到损坏和污染。
结论：COD在线自动监测仪是现代水质监测的重要设备，通过实时监测COD 含量，可以帮助我们了解水质情况并及时采取相应的处理措施。
水质在线自动监测仪使用指导一、COD在线自动监测仪简介COD在线自动监测仪是一种用于监测水体中化学需氧量(COD)的仪器设备。
该仪器采用在线自动监测的方式，能够实时、准确地监测水体中的COD含量，对于水质保护和环境监测具有重要意义。
二、COD在线自动监测仪的安装与操作1.安装（1）选择一个合适的位置安装COD在线自动监测仪。
应选择远离污染源和干扰源的地点，确保监测结果准确可靠。
（2）将COD在线自动监测仪的主机固定在支架上，并将其与水源管道连接。
（3）连接电源，确保COD在线自动监测仪正常供电。
2.操作（1）打开COD在线自动监测仪的电源开关，待仪器启动完成后进入工作状态。
（2）根据具体监测要求，在监测仪的界面上设置监测参数，包括监测时间、监测频率等。
（3）将水样取样管连接到采样器上，打开水样取样阀门，使水样流入采样器。
（4）在监测仪的界面上启动监测程序，开始进行COD监测。
（5）监测完成后，关闭水样取样阀门，并进行数据记录和分析。
三、COD在线自动监测仪的注意事项1.仪器的选购和安装应当符合相关标准和规定，确保仪器的品质和性能。
2.在使用过程中，应定期对COD在线自动监测仪进行维护和保养，确保设备的正常运行。
3.在进行COD监测前，应仔细检查监测仪的各项参数设置，确保监测过程准确可靠。
4.在监测过程中，应及时记录监测数据，并及时进行数据处理和分析。
四、COD在线自动监测仪的优势与应用COD在线自动监测仪具有如下优势：1.在线自动监测，减少了人工操作的误差，提高了监测数据的准确性。
2.实时监测，能够及时反映水质的变化情况，便于环境保护和污染防治。
3.操作简便，监测仪界面友好，参数设置方便快捷。
4.数据记录完善，能够对监测数据进行自动记录和保存，便于数据分析和研究。
COD在线自动监测仪的应用范围广泛，包括但不限于以下领域：1.污水处理厂：COD在线自动监测仪可用于污水处理厂的进水和出水水质监测，帮助优化处理工艺。
ELOX 100型在线COD监测系统常见问题及处理1 在线COD检测系统工作原理和所需药品药剂1.1 ELOX100工作原理采用电化学测量方法，即在电压条件下，电极将电解氧气产生羟基。
这一特殊现象在过氧化铅层中亦可见到，羟基的氧化电位比其他氧化剂（如O3或KcrO4）高，因而可以氧化难以氧化的水中成分。
待测溶液中的有机物消耗电极周围的羟基，新羟基的形成将在电极系统中产生电流。
由于氧化电极（工作电极）的电位保持恒定，则每秒电负荷与有机物浓度和他们在氧化电极的氧化剂消耗量有关。
1.2 药品药剂此型号在线COD采用的实验方法不用腐蚀性或其他危险物质，因此不需要使用处理清洗液等，操作安全性高。
主要药剂为：电解液：0.1mol/L的硫酸钠溶液。
再生液：0.5mol/L的硫酸钠溶液。
校正标准液：用去离子水配置1g/L葡萄糖溶液。
2 在使用中遇到的问题2.1 采水系统故障2.1.1 采样泵及管路方面在线COD仪表监测的几个点位均采用20mm或40mmUPVC管进水，仪器安放点到监测点位都有一些距离，采样管路相应较长，如一区含盐在线COD进水管路达到20米。
管路采用UPVC管，直角弯头较多，有时还要进行填埋保护如水净化二区的放流管线。
由于COD在线分析仪工作流程属于间断性工作，时间一长，上述原因使管路内积附污染严重，尤其是一车间高含盐水结垢，导致管路经常堵塞，而管路清洗疏通需要停止装置管线，给清理工作带来较大困难。
2.1.2 样品采集方面EOLX 100型在线COD采用FlowSampler免过滤运行，样品从中间逆流方向抽取，从而可以去除大颗粒物质，稍小的固体颗粒可以被采集到。
但是在进水口条件恶劣时吸取效果不是很好，比如一区溶气气浮含油污水的COD，由于水中含有大量油污，经常污染堵塞管路，每做一次水样都会污染仪器内部管路和溢流杯，从而减少电极使用寿命。
并且使测量数据偏大。
2.2 配比系统主要问题出现配比问题主要表现在：仪器自校准不过，所出数据不稳定，与实验室数据对比误差较大，主要原因为：（1）所用试剂要求的去离子水不能达到小于100us/cm，致使其他离子干扰严重。
codcr水质在线自动监测仪器技术要求及检测方法【主题】CODcr水质在线自动监测仪器技术要求及检测方法【引言】近年来，随着环境保护和水质安全问题的日益突出，CODcr（化学需氧量）水质在线自动监测仪器的应用得到了广泛关注。
本文旨在探讨CODcr水质在线自动监测仪器的技术要求及检测方法，以促进水质监测技术的进步，提高水质管理的准确性和效率。
【1. 概述】1.1 CODcr水质在线自动监测仪器定义CODcr水质在线自动监测仪器是一种能够实时监测并测量水体中CODcr浓度的设备。
CODcr作为一个重要的水质指标，能够反映水体中有机物的含量，进而评估水质的好坏。
1.2 技术要求1.2.1 精度和准确性CODcr水质在线自动监测仪器应具备高精度和准确性，以确保监测数据的可靠性。
可采用核酸置换、光谱法、电化学法等多种方法来提高监测仪器的精准度。
1.2.2 实时监测和快速响应CODcr水质在线自动监测仪器应具备实时监测功能，能够持续不断地对水体中CODcr浓度进行监测，及时反馈监测结果。
仪器应具备快速响应能力，能够迅速对水质异常情况做出反应，以便采取相应的措施。
1.2.3 自动化和远程监控CODcr水质在线自动监测仪器应具备自动化操作功能，能够无人值守地进行水质监测。
并且，仪器应支持远程监控和数据传输，方便对监测结果进行实时分析和管理。
1.2.4 耐久性和稳定性CODcr水质在线自动监测仪器应具备良好的耐久性和稳定性，能够在各种恶劣环境条件下正常工作，长时间保持准确、稳定的监测性能。
【2. 检测方法】2.1 光谱法光谱法是一种常用的CODcr水质在线检测方法。
通过测量CODcr溶液对特定波长的光的吸收程度，从而计算出CODcr浓度。
该方法具备响应速度快、操作简单的特点，并且不需要使用有毒有害试剂，对环境友好。
2.2 电化学法电化学法是另一种常见的CODcr水质在线监测方法。
该方法基于电化学原理，通过测量氧化剂与有机物反应所产生的电流，间接计算出CODcr浓度。
Elox100ACOD在线自动监测仪Elox100ACOD在线自动监测仪三、Elox100A COD监测仪的特点Elox100A COD在线自动监测仪采用羟基自由基氧化方法（电化学测量方法）。
传统的CODcr测量方法繁琐复杂，要使用多种化学试剂，其中有硫酸、重铬酸钾、硫酸汞等危险、有害的化学物质，测量过程长达约2小时才能得出测量结果。
Elox100A COD监测仪的出现是对传统的COD测量方法的一场革命。
Elox100A COD监测仪有如下特点：１、由于羟基自由基（OH）是一种具有很高氧化还原电位的强氧化剂，它的氧化能力极强，即使是很难被氧化的有机物也能被它完全氧化，而且反应速度快，几分钟内便可得到测量结果，非常适合于在线快速测量；２、与监测仪配套的专利取样系统从管道中心流速最大处逆水流方向取样，不会造成堵塞，不用频繁维护清洗，不必使用和更换滤材，并且不会使水样失真；３、监测仪仅使用少量低浓度的硫酸钠溶液和葡萄糖溶液，不使用危险、有害的化学试剂，无二次污染；４、监测仪内的微计算机自动控制试样和溶液的输入与排出、监测仪的校准和测量过程、与其它设备的数据交换和远程控制、自动保存测量数据和操作记录，真正实现全自动在线监测；５、监测仪的测量范围大，测量精度和灵敏度高，复现性好；６、监测仪结构简单，操作方便，维护工作量小，耗材费用少，运行成本低。
四、专利取样系统Flow-Sampler—流动采样器Elox100A COD监测仪配有专利取样系统—流动采样器。
在连续监测中，取样系统需考虑到能将水样传送至监测仪器，但对于污水中的纤维、砂粒或头发等物质，一旦随水样进入仪器，不仅损害仪器，而且还会造成测量失真，故采取适当的过滤措施来保护仪器是必要的。
传统的过滤系统在实际使用时，因杂质吸附在过滤器上而影响测量精度，所以需经常保养、清洗。
而LAR公司的专利取样系统Flow-Sampler是免过滤的，因为它是从管道中心流速最大处逆水流方向取样，采用质量分离原理，不会将容易造成堵塞的杂质吸进仪器，不会造成堵塞，无需清洗，不必使用和更换滤材，并且不会造成水样失真。
流动采样器（取样部分）示意图见图一。
图一 流动采样器（取样部分）示意图五、羟基自由基（OH ）氧化测量原理Elox100A COD 监测仪采用三电极测量法，在测量池内装有三支电极，如图二。
取样口图二测量原理图Elox100A COD的中心部件为装有三支电极的测量池用于测量水样的电流，泵、管线及阀门用于输送水样、电解液及标准液，由计算机控制各种液体及水样的输送混合比，并能显示测量结果及与外接装置进行数据交换（0/4-20mA模拟输出、继电器、RS232串行数据接口等）。
当废水与电解液定量进入测量池时，有机物被PbO2工作电极表面所产生的羟基自由基（OH）所氧化，而氧化过程所消耗的电流与有机物COD的浓度成一定的关系,监测仪根据此电流值换算成相应的COD值，从而测量出废水的COD值。
氧化过程如图三所示。
图三 氧化过程示意图由于工作电极的PbO 2表面产生的羟基自由基（OH ）是一种具有很高氧化还原电位（2.85V ）的强氧化剂，其氧化还原电位远远超过臭氧（2.07V ）、过氧化氢（1.83V ）、重铬酸盐离子（1.33V ），所以它的氧化能力极强，反应速度极快，一般只需30秒。
六、Elox100A COD 监测仪系统组成Elox100A COD 在线自动监测仪由电气部分和样品流路部分组成。
仪器电气部分由电源单元、电极信号处理单元、微机控制单元、显示单元和键盘控制单元等组成；样品流路部分由样品管道、夹紧电磁阀、蠕动泵、测量池等组成。
系统组成见图四。
二氧化铅PbO 2 工作电极图四 系统组成框图七、Elox100A COD 监测仪分析流程监测仪所有的电磁阀和蠕动泵均由微机控制单元自动控制。
当被测水样按一定量由蠕动泵抽进测量池中时，电解液和去离子水也按一定比例由另一个蠕动泵抽进测量池中。
测量池中的磁力搅拌器不停地搅拌以便样液和电解液充分混合，30秒钟后测量自动结束，工作电极上将有电流变化。
该电流变化值（微安级信号）经信号预处理单元前置放大处理后，由微机控制单元送到液晶显示器显示被测水样COD 含量，随后排水电磁阀打开，样液流出。
样液排空后去离子水随即被抽进测量池中冲洗测量池和电极，然后排出。
冲洗液排空后排水电磁阀随即关闭，再生液被注入测量池中，电极开始再生。
此时工作电极和辅助电极表面将有气泡产生：工作电极上产生氧气，辅助电极上产生氢气。
电极再生的目的是为了消除测量过程中堆集在电极周围的电荷，使工作电极恢复到初始状态，同时清洗测量池及电极表面。
再生过程结束后，排水电磁阀打开，再生液排出，随后去离子水被抽进测量池中开始冲洗测量池和电极，冲洗完毕后，被测样液被再次抽进测量池中并排出，排水电磁阀随即关闭，被测样液重新抽进测量池中排水阀计算机控制单元水样处理测量池显示单元COD蠕动泵电解液 水 样 标准液 再生液夹紧电磁阀A = 工作电极 (氧化)B = 参比电极C = 辅助电极并开始第二次测量，如此循环往复。
测量过程中仪器定期自动校准。
通过仪器校准操作菜单可对其校准次数进行设置，也可通过手动方式随时对仪器进行校准。
八、Elox100A COD监测仪安装1.仪器电源：AC220V/50Hz ,仪器插头为单相带接地三极插头。
要求在仪器右侧1米以内设置一个5A的三孔电源插座，插座应可靠接地。
2.仪器须安装在室内干燥无结冰处，且须避免阳光直射。
仪器安装的环境温度为5-45℃，空气湿度≤80 %。
3.监测仪和流动采样器均为壁挂式安装，流动采样器安装在监测仪的下方。
仪器须保持水平安装，仪器两侧须留有0.5m以上的空间以便进行操作和保养维修。
监测仪顶端距地面的高度约1.8m，流动采样器底边距地面的高度约0.2m。
4.被测水样用潜污泵或自吸泵经管道接至流动采样器。
仪器允许的被测水样流量为5-10 m3/h, 水样压力为0.2-0.3 bar。
为便于将水压调节在仪器允许范围内，建议在管道上安装压力表和分流阀。
泵的电源开关、压力表和阀门装在仪器近旁处。
5.仪器旁须有无压排水地漏或排水沟。
6.流动采样器的管道接口为32×30 mm（外径×内径），可用外径32mm的PVC硬塑管或内径32mm的软塑管套接。
九、Elox100A COD在线监测仪管路连接1、监测仪主机管路连接见图五。
2、流动采样器管路连接见图六。
图五 主机管路连接图图六 流动采样器管路连接图硅胶管 (3.2×1.6mm ）PVC 管 (4×1mm ）PVC 管 (8×1.5mm ）样液去离子水电解液 0.1M再生液 0.5M到仪器流动采样器被测污水压力表截止阀十、Elox100A COD在线自动监测仪电气连接1、电源仪器电源为AC220V/50Hz ,仪器插头为单相带接地三极插头。
监测仪最大功率为150W，所用电气装置应防潮且应包含漏电保护器。
Elox100A COD监测仪所带插头为德国标准，需要时可将其更换为我国的标准插头。
线路标记如下表：另从潜污泵安装处至监测仪旁预埋4×2.5mm2铜芯绝缘线为潜污泵供电。
2、输出输入信号连接(模拟输出、继电器输出、RS232串行接口等)通过位于监测仪左上方的2个PG引线口将所有电缆线引入监测仪内部。
左边的引线口为RS232接线电缆设置，右边的引线口用于接直流信号线，包括模拟输出，继电器，控制输入等。
Elox100A COD监测仪有一个接线板，用于与外置装置连接，接线板位于监测仪的安装面板上，接线时需打开监测仪外壳。
注意：打开机壳前应确保电源是关闭的！将机箱锁的钥匙插入锁孔中，向左转打开机箱前面左边的门。
再用钥匙打开所看到的第二把锁，便可打开机箱的后部。
TRM板位置见图七。
图七 Elox100A COD电气面板上的TRM板位置为了能够将电缆接入到TRM板上的弹簧接线片上，有必要将机箱的后盖打开。
这个后盖是用两个螺栓固定到机箱的底板上。
将监测仪的RS232接口、模拟输出，继电器（可选）以及控制输入的线缆通过相应的接口连接入机箱并用PE钉固定好。
如图八所示，用端子线排将电缆固定在接线弹簧片上。
(也可参照TRM板上所述)图八 Elox100A接口界面的带状端子条(TRM板)3、串行RS232接口通信规程Elox100A串行接口(RS232)可用于将数据串传输到远程计算机上,此计算机通过电缆与监测仪连接。
在远程计算机上您可以使用一个标准终端软件（如Windows 95™Hyperterminal）按下述方法设置串行接口参数：传输速率 19200 bps校验位无停止位 1如果您输送一个字符“D”(或“d”, 不加引号), Elox100A会按下列格式传输当前时间的数据字符串：date;time;COD;I_spec;status日期以“dd.mm.yyyy”，时间以“hh:mm:ss”格式输出。
例：02.04.1998;16:20:10;504;2.61;“R ”十一、Elox100A COD在线自动监测仪性能指标1、仪器技术规格：1.1 测量对象：水中有机污染物含量COD值；1.2 测量方法：羟基自由基（OH）氧化—电化学测量法；1.3 测量范围：1～100mg/L到最大1～100000mg/L可选，由用户设定；1.4 测量精度：±5%F.S；1.5 重现性：±3%F.S；1.6 检测灵敏度：1mg/L；1.7 反应时间：30s；1.8 测量周期：6分钟到24小时任意设定；1.9 最短测量周期：6分钟。
2、仪器技术功能：2.1 排放液：仪器无需有毒有害化学试剂，无“二次污染”，可直接排放；2.2 显示功能：仪器能显示COD浓度，实时曲线图、并能贮存历史数据；2.3 仪器校准：仪器能自动定期校准，也可通过手动方式随时对仪器进行校准；2.4 仪器清洗：仪器内部管路及测量池具有自动清洗功能；2.5 工作方式：手动和自动；2.6 断电保护功能：断电后不会丢失数据，来电后自动恢复工作状态；2.7 仪器有故障自动诊断与事故报警功能；2.8 仪器结构简洁，操作方便，维护保养量少，运行成本低。
3、仪器数据输出：3.1 显示器：大屏幕带背光LCD显示，154×67mm；3.2 操作界面：菜单式操作界面；3.2 信号输出：4～20mA(DC)；3.3 通讯接口：RS232。
3.4 继电器输出:4路0-24V/DC4、仪器控制输入：采样检测器, 0-24V/DC。
115、仪器工作条件：5.1 电源： 220V AC±10%，50Hz；5.2 功耗：≤150 W；5.2 环境湿度：≤80%；5.3 环境温度：5～45℃；5.4 大气压力：正常大气压力。
