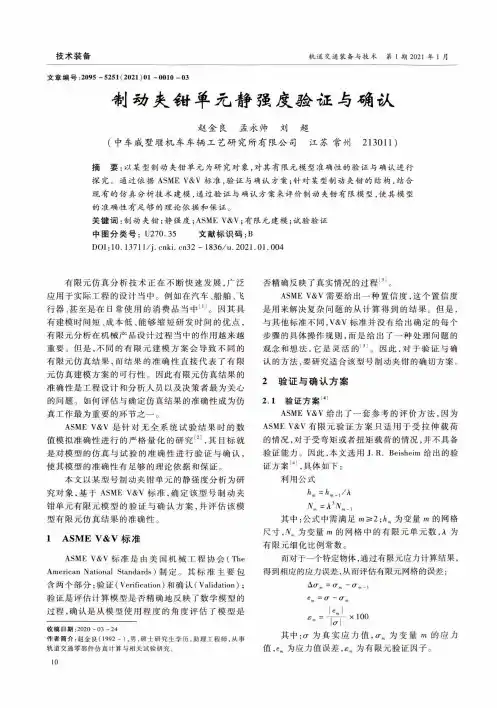

技术装备轨道交通装备与技术第1期2021年1月文章编号：2095-5251(2021)01-0010-03制动夹钳单元静强度验证与确认赵金良孟永帅刘超(中车戚墅堰机车车辆工艺研究所有限公司江苏常州213011)摘要：以某型制动夹钳单元为研究对象，对其有限元模型准确性的验证与确认进行探究。
通过依据ASME V&V标准，验证与确认方案；针对某型制动夹钳的结构，结合现有的仿真分析技术建模，通过验证与确认方案来评价制动夹钳有限模型，使其模型的准确性有足够的理论依据和保证。
关键词：制动夹钳；静强度:ASME V&V；有限元建模；试验验证中图分类号：U270.35文献标识码：BDOI:10.13711/32-1836/u.2021.01.004有限元仿真分析技术正在不断快速发展，广泛应用于实际工程的设计当中。
例如在汽车、船舶、飞行器、甚至是在日常使用的消费品当中⑴。
因其具有建模时间短、成本低、能够缩短研发时间的优点，有限元分析在机械产品设计过程当中的作用越来越重要。
但是，不同的有限元建模方案会导致不同的有限元仿真结果，而结果的准确性直接代表了有限元仿真建模方案的可行性。
因此有限元仿真结果的准确性是工程设计和分析人员以及决策者最为关心的问题。
如何评估与确定仿真结果的准确性成为仿真工作最为重要的环节之一。
ASME V&V是针对无全系统试验结果时的数值模拟准确性进行的严格量化的研究⑵，其目标就是对模型的仿真与试验的准确性进行验证与确认，使其模型的准确性有足够的理论依据和保证。
本文以某型号制动夹钳单元的静强度分析为研究对象，基于ASME V&V标准，确定该型号制动夹钳单元有限元模型的验证与确认方案，并评估该模型有限元仿真结果的准确性。
1ASME V&V标准ASME V&V标准是由美国机械工程协会(The American National Standards)制定。
其标准主要包含两个部分：验证(Verification)和确认(Validation)；验证是评估计算模型是否精确地反映了数学模型的过程，确认是从模型使用程度的角度评估了模型是收稿日期：2020-03-24作者简介：赵金良(1992-)，男，硕士研究生学历，助理工程师，从事轨道交通零部件仿真计算与相关试验研究。

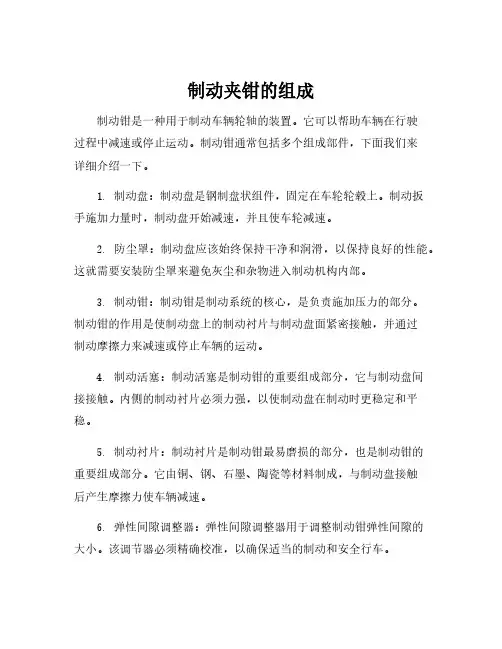

制动夹钳的组成
