一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C 的零线断开了。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

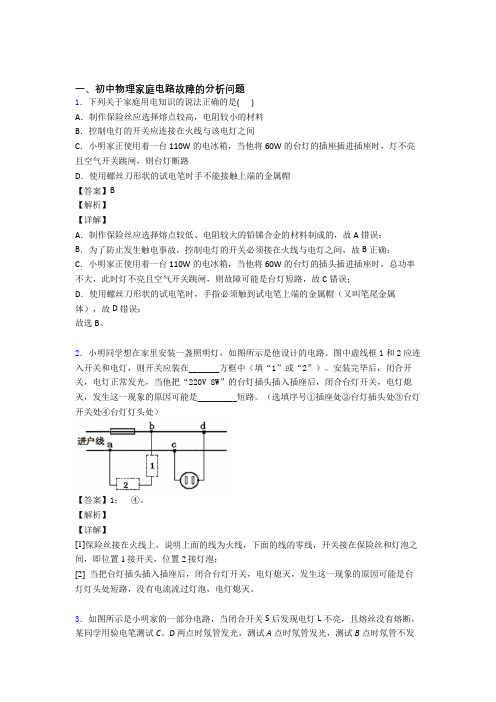

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。
3．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】用电器总功率过大省力【解析】【分析】【详解】(1)[1]电流过大的原因有短路或者用电器总功率过大。
(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
一、初中物理电路类问题1．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为A．8 9 RB．76RC．910RD．67R【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：111113x x xRR R R=++解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：AB11721136R R RR R'=+⨯=+故选B。
2．如图所示，电源电压为6V且保持不变，定值电阻R1标有“10 Ω 0.4A”字样；R2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A）；电流表量程为0～0.6A，电压表量程为0～3V。
闭合开关S，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω 【答案】BD 【解析】 【分析】 【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =UR可得电阻箱2R 的最小阻值2R 小=2U I 小大=2V0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
一、初中物理电路类问题1．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A．B．C．D．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S 断开，指示灯L发光较暗．A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．2．如图所示，电源电压为6V且保持不变，定值电阻R1标有“10 Ω 0.4A”字样；R2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A）；电流表量程为0～0.6A，电压表量程为0～3V。
闭合开关S，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（）A．电路中电流的最大值可达到0.6AB．电压表的示数不能小于2VC．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω 【答案】BD 【解析】 【分析】 【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =UR可得电阻箱2R 的最小阻值2R 小=2U I 小大=2V0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。

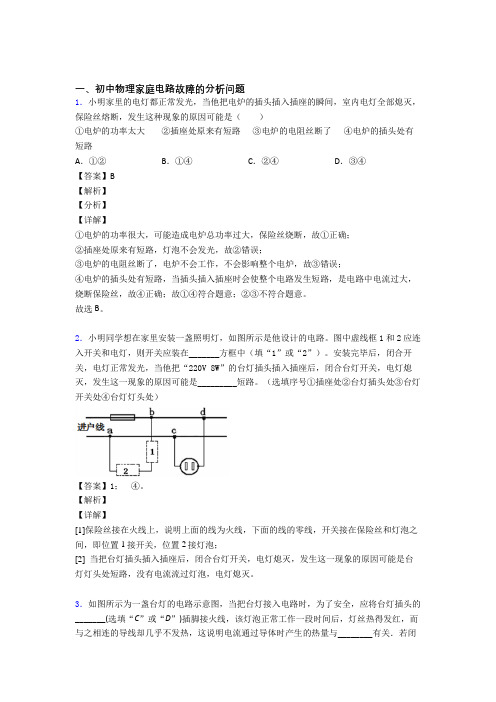

一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．（__________）电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
3．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。
一、初中物理电路类问题1．如图所示电路，闭合开关后，两灯正常发光，比较a b c d 、、、四处电流的大小，其中可能正确的是（ ）A ．a d I I >B ．a b I I <C ．b c I I >D ．c d I I =【答案】C【解析】【详解】 A ．由图知两灯并联a 、d 均为干路，电流相等，故A 错误；BD ．由图知两灯并联，并联电路中干路电流大于支路电流，故BD 错误；C ．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b 处电流可能大于c 处电流，故C 正确。
故选C 。
2．如图所示，电源电压为3V ，闭合开关S ，电压表的示数为2V ，忽略温度对灯丝电阻的影响。
则（ ）A ．通过灯泡L 1的电流比L 2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
故选CD 。
3．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。
则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D 【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。
故选D 。
3．下列电路正确的是 （ ）A ．B ．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．4．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（）A．1、2、3都是电流表B．1、2、3都是电压表C．1、2一定是同类型的表D．1和3一定是同类型的表【答案】D【解析】【详解】第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L乙与 1串联在一条支路中，所以1就是电流表；L甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。
第二种情况：如果把1和3去掉，这样我们就能看出L甲、2、L乙在一条支路上，此时电路为串联电路，所以2就是电流表；1因为与灯L甲并联，所以是电压表；3与灯L乙并联，所以是电压表。
由此分析可知：1、2、3是电流表，还是电压表，取决于灯泡的连接方式，但1、3一定是同类型的表。
故选D。
5．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．6．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C ．D ．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求7．某商场安装的新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中的感应器会使得开关1S 闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M ）；或人手动按下报警按钮，开关2S 闭合，报警器响且窗户自动打开．图中符合上述要求的电路图是 （ ）A ．B ．C ．D ．【答案】A【解析】【分析】串并联电路的识别。
【详解】由题意可知，传感器会使开关1S 闭合，报警器响，且窗户自动打开，可知1S 和电铃、电动机是一个串联电路；同时也可手动闭合开关2S ，报警器响且窗户自动打开，由此可得开关2S 与1S 并联，2S 和电铃与电动机串联，符合要求的只有电路A ，故选A 。
【点睛】较难题。
失分原因：一是没有理解题干中的要求；二是不会根据串并联电路的特点逆向推断所设计的电路中用电器和开关的串并联关系。
