非开挖技术在城市给排水应用

浅谈在市政管道施工中非开挖技术的应用摘要：本文结合作者多年工作经验，针对市政给排水工程中非开挖技术的应用做了一些分析和讨论，并对顶管施工的管道顶进做阐述，对于进一步推动给排水管道的非开挖施工应用具有一定的借鉴意义。

关键词：市政给排水；非开挖施工技术；水平定向钻技术；顶管施工技术1、引言随着我国经济的不断发展，城市化的进程也在不断加快，城市中的各种管道的铺设也在不断增多、增大。

传统的开挖方式已经满足不了当前需要，传统的开挖方式不仅需要大量的人力物力，而且开挖时会极易造成交通阻塞、安全隐患、泥泞和扬尘等，极大地破坏了城市形象，影响了整体的投资环境，又造成市政设施的重复养护，浪费难以估量。

另外，我国的《城市道路管理条例》也在 1996年10月开始起正式实施，《条例》中明确规定：“新修道路5年不准挖，修复道路3年不准挖”。

挖路埋管将受到较大的限制，因而，需考虑采用新的施工方法来建设这些市政管线。

在这一前提和要求下，非开挖技术由国外引入国内，并在最近几年得到了较大的推广和应用。

非开挖施工技术作为一种新型的地下管线建设方法，是在地表面不开沟的情况下通过探测、勘查、铺设（更换、修复）各种地下公用设施管道的一种技术或方法，下面从本人的工程实践出发具体分析一下非开挖施工技术。

1.1非开挖施工技术具有的优势减少了传统开挖施工对市民的干扰，减少了对交通、环境、建筑物基础的损坏。

对保护重要设施、古建筑和环境影响具有显著特点，而且合理利用地下空间资源开创了新途径。

随着非开挖技术水平和手段的措施的科学性，具有施工安全可靠、周期短、成本低与社会效益显著等优点，使浅层地下空间资源开发和合理利用。

2. 非开挖技术的前期准备和施工测量2.1前期准备非开挖工程开工前，一方面要勘查场地条件，另一方面做好人员安排和材料采购。

2.2施工测量（1）地质环境即通过设计院提供的地质报告和补充地质钻探来分析地层的组成、分层抽取试样作土工试验和确定地下水的分布形式与地下水的水位标高。

市政给排水管道施工中非开挖顶管施工技术应用分析摘要：现阶段用于市政给排水管道安装的施工技术较多，顶管技术是常见的一种技术。

其具有对地面影响小、环保性好、适用范围广等特点，目前已广泛应用于市政给排水工程管理施工中。

文章总结施工实践，对顶管施工技术及质量控制措施进行深入分析，以供参考。

关键词：顶管技术；市政给排水工程；质量控制前言市政给排水工程在施工过程中面临的施工条件较为复杂，采用传统的路面开挖技术，需要对路面进行开挖、填埋等工序，容易对施工环境造成影响，对过往车辆和行人造成不便。

此外，施工期间容易受外部因素作用造成进度延误、质量隐患等问题。

而采用非开挖顶管技术，可实现在管道铺埋过程中，采用不开挖或少开挖的工艺流程，能够有效避免上述问题，还具有噪音污染较小等优点，提高施工进度与质量，但其也具有施工时间长、需要资金量较大等不足。

因此在实际应用过程中，应当结合项目的实际情况，合理采用非开挖顶管施工技术，促进市政给排水行业健康发展。

1.市政给排水项目施工中非开挖顶管技术的应用探讨1、顶管施工技术工艺及流程（见图1）2、主要施工工序及质量控制（1）施工准备为保证顶管施工技术顺利开展,施工前有关施工技术人员，要对市政给排水工程进行充分调研，深入到工程所在地进行实地考察，对现场地质情况和施工环境进行详细了解。

掌握土层变化情况，如土层不能满足施工需求时，应做好加固处理措施。

防止非开挖顶管施工后，地表出现较大下沉；做好毒气监测工作，避免因有害气体危害作业人员安全；对地下存在的各类管线进行探查，并做好有关保护措施等。

同时结合项目施工实际和有关规范标准，制定专项顶管施工技术方案。

并通过专家论证确认可行后，方可进行指导施工。

对施工现场平面进行合理布置，对进入到施工现场的各类机械设备、材料等进行有序安放，为安全生产、文明施工提供良好条件。

（2）顶管机选型要结合项目现场的地质条件、水文情况、是否存在地下水及水深位置、所采用的施工技术等，确定合适的顶管机型。

市政给排水工程非开挖牵引管施工技术摘要：市政给排水工程是城市基础工程建设的核心内容，有助于推动城市稳定运行。

在现阶段，非开挖牵引管施工技术作为非开挖顶管施工技术的其中一种，在市政给排水工程中应用较广泛。

施工单位利用这种技术可以不需要挖掘地表，在不破坏地下管线的前提下进行市政给排水施工。

基于此，本文分析了在市政给排水工程中的非开挖牵引管施工技术，提出了在施工过程中的注意事项。

关键词：市政给排水工程；非开挖；牵引管施工技术引言市政给排水项目涉及到的领域十分广泛，科学的市政给排水工程能够能够解决很多城市的基础性难题。

现阶段的市政给排水工程的施工方式和传统的市政给排水工程的施工方式相比存在很大的差异。

排水系统的规模随着城市规模的扩大不断增加，建设给排水系统的施工难度也不断提高。

传统的市政给排水在施工时，需要大面积开挖道路，影响附近居民的日常生活，而现阶段的非开挖牵引管施工技术就能够很好的解决这个难题，把对居民生活的影响降到最低。

一、牵引管施工技术分析牵引管施工技术是在市政给排水工程中的一种非开挖式铺设管道的施工技术。

施工单位利用牵引管施工技术就可以在不挖开地面、尽量不影响交通的条件下做到从地下铺设管道。

整个施工过程对附近居民的影响较小，不会产生噪声污染，并且对施工周围的环境影响较小，占用的施工场地面积小，通过地下作业，可以在跨道路、地下管网、桥梁等复杂的施工环境中，针对不同的软基选择顶管、开挖直埋等施工方式，适用于在软土地基中铺设长距离的管道。

（一）施工准备施工人员在施工之前要全面勘察施工现场的地下构筑物、地下设施、地下管线以及相邻的建筑物，为牵引管的施工提供参考。

施工单位还要在进行至上而下的施工时，即对地下牵引管的工作井和接收井的施工过程中，需要施工单位对原始工程的地质结构状况有全面的掌握和记录。

施工单位还要依据在工程地质勘察报告中的土的物理力学的相关参数和土层结构，对地下牵引管的施工技术进行调整优化，完善地下牵引管的施工工艺。

非开挖技术在市政排水工程施工中的应用非开挖技术属于市政排水工程建设中关键的技术，其有效维护了地表道路，且操作方便，对周边环境影响很小。

市政排水项目中引入非开挖施工技术，要加强每个环节的项目管理与控制，在施工阶段充分挖掘非开挖技术的作用，提升市政排水项目建设质量。

文章介绍了非开挖技术的使用优势，簡述了非开挖技术类型，并阐述了市政排水项目中非开挖方法的使用。

标签：非开挖技术；市政工程；排水项目；应用分析排水管道长期处在高水位内，受软土层不均衡下降的干扰，管道常出现大面积损坏情况。

传统一般采取开槽埋管抢修，既费时费力、成本高，并且还会封闭工路，对城市交通及环境造成极大影响。

近几来，因受到交通条件的限制，选择非开挖方法抢修沉管得到认可。

非开挖技术具备施工速度快、经济利益与社会价值好等优势，将在今后城市发展中扮演关键的角色。

1、非开挖法的优点1.1作业效率很高非开挖技术在具体使用中，能很精确地管理水下管线敷设方向，绕开结构物、廊道等物体，作业效率很高，不会因没有看到地下障碍物而造成误工或是项目延期等情况，极大缩减了施工时间。

1.2穿越化优势开挖敷管法在施工阶段若遇到部分交融干线、河湖等情况时，应当停止施工或是被迫绕道，不能顺利开展开挖工作，而非开挖法就有效规避了该问题，其能从关键路径下方把管道穿透过去，得到排水管路的穿越化，该种施工方法操作时间短，成本造价少，在市政排水工程建设中使用较普遍。

2、非开挖技术种类2.1顶管工艺技术顶管工艺技术属于市政排水项目施工中非开挖法中的常用方式之一。

在实际具体中，值得注意的是，需要在管道预计路线上规划符合该项目要求的多个小基坑，由此用作顶管作业井，进而有效采用该方法完成工作。

顶管作业井承担着一段顶管的起止点功能，且在它的侧壁处会设置圆孔，得到预留预制管节出入口的目的，出口孔壁的侧墙就是工程内的承压墙，能在其上方安装液压千斤顶和承压垫板。

顶管工艺技术形式多样，最常用的为敞开式、泥水均衡式、土压均衡式和气压平衡式等，随着社会及施工工艺的进步，施工工艺也演变成小口径、手挖式、挤密型和挤压式等各种顶管技术。

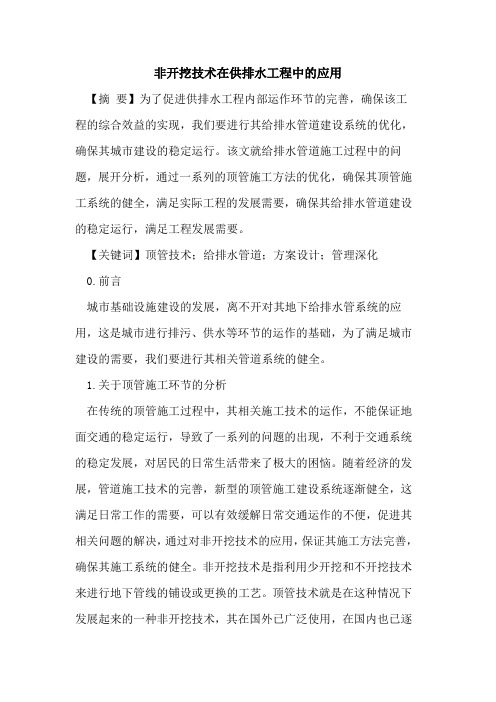

非开挖技术在供排水工程中的应用【摘要】为了促进供排水工程内部运作环节的完善，确保该工程的综合效益的实现，我们要进行其给排水管道建设系统的优化，确保其城市建设的稳定运行。

该文就给排水管道施工过程中的问题，展开分析，通过一系列的顶管施工方法的优化，确保其顶管施工系统的健全，满足实际工程的发展需要，确保其给排水管道建设的稳定运行，满足工程发展需要。

【关键词】顶管技术；给排水管道；方案设计；管理深化0.前言城市基础设施建设的发展，离不开对其地下给排水管系统的应用，这是城市进行排污、供水等环节的运作的基础，为了满足城市建设的需要，我们要进行其相关管道系统的健全。

1.关于顶管施工环节的分析在传统的顶管施工过程中，其相关施工技术的运作，不能保证地面交通的稳定运行，导致了一系列的问题的出现，不利于交通系统的稳定发展，对居民的日常生活带来了极大的困恼。

随着经济的发展，管道施工技术的完善，新型的顶管施工建设系统逐渐健全，这满足日常工作的需要，可以有效缓解日常交通运作的不便，促进其相关问题的解决，通过对非开挖技术的应用，保证其施工方法完善，确保其施工系统的健全。

非开挖技术是指利用少开挖和不开挖技术来进行地下管线的铺设或更换的工艺。

顶管技术就是在这种情况下发展起来的一种非开挖技术，其在国外已广泛使用，在国内也已逐渐普及。

随着顶管技术在市政工程的广泛运用，本论文主要讨论在顶管作业施工过程中出现了一些具体的技术问题，值得施工技术人员重视，并以此和同行共享。

顶管模式我们也称作非开挖管道敷设技术，它不需要进行相关环节的开挖，实现对地下构筑物环节相关问题的解决，其突破了开挖敷设技术的局限性，实现了工程的投资环节的优化，满足了工程的发展需要，这种施工方法具备一系列的优势得到了大范围的应用，比如对其噪音环节的控制，确保其粉尘的减少，确保其施工区域的自身交通系统的稳定运行，降低对周边环境的干扰，具备无污染、高质量、效率高的特点，有利于其市政给排水管线工程的稳定发展。

市政给排水管道非开挖修补技术摘要：市政给排水管道时广泛应用非开挖修补技术，控制工程施工成本，减少工程量，提高给排水管道施工质量。

文中以市政给排水管道为对象，分析非开挖修补技术优势，探讨如何做好给排水管道非开挖修补技术应用，充分满足给排水管道建设需求。

关键词：市政工程；给排水管道；非开挖修补技术在我国城市化进程不断加快的今天，地下管线的分布也变得越来越复杂。

但地下管道长期使用会受到地质环境的影响，出现不同程度的锈蚀情况和损坏情况。

同时当前城市地下管道复杂程度较高，采用开挖的方式处理工期较长，也容易对其他部分造成损害，而采用非开挖的修复方式能够减少修复工作开展对周围环境的影响。

基于此，本文将重点阐述市政给排水管道非开挖修补技术。

1 市政给排水管道非开挖修补技术的优势在市政给排水管道工程中，应用非开挖技术通常都会具备较好的适用性。

因此对于现代市政工程中，不许开挖或者无法开挖修补的情况越来越多，因此应用非开挖技术修补管道非常重要。

在具体工程中进行应用时，工作人员需要提前做好勘查准备工作，科学设计非开挖技术的管线铺设路线方案，结合钻机的位置，进行科学调整，从而提升工程的施工效果。

在现代城市给排水工程中，应用非开挖技术修复管道时会使用钻机设备，这种设备的拆卸和使用非常方便，因此组织施工就变得相对简单[1]。

在现代市政工程中，噪声污染和粉尘一直是人们关注的重要内容，而使用非开挖技术能够对噪声污染和粉尘的产生进行控制。

在具体工段施工时，管道铺设、施工更换对周围的地貌破坏程度较小，因此不会对周边区域的正常交通造成过多的影响。

由于非开挖技术的应用不包括地面土壤的开挖和回填工作，因此施工速度相对较快。

在具体作业时，施工人员可以在地面上进行管道施工，不需要在基坑内完成相关的作业，能够大幅提升作业的安全性。

采用非开挖技术进行给排水管道修补，管道的焊接质量也能得到提升，有利于进一步提升总体工程的施工建设质量，从而更好地满足工程的需要。

市政给排水施工中的非开挖顶管施工技术摘要：市政给排水的定义是，涉及给水、排水、处理污水等领域，从而为城市解决基础难题。

我国的城市给排水系统建设与传统的施工方式存在很大的差异，现在的系统建设更多的显现出规模大、建设难度大的特点，而过去往往是在施工地大面积开挖，在此基础上，会对生产生活和公共交通产生重大的影响。

将非开挖顶管施工技术广发应用于市政给排水之中，能最大限度的解决这些难题。

关键词：市政给排水；非开挖顶管施工；技术要点引言顶管施工技术是指非开挖露面情况下以地下管道顶进的方法完成铺设作业，顶管施工多用于城市市政给排水管道工程，是当前市政基础设施建设中的常用施工手段。

当前，我国城市建设中开发地下空间的进程日渐完善，施工过程中对城市的宜居指数、文化文脉、环境保护等公共利益更加重视，因此进行给排水管道地下工程大量运用顶管施工技术，要求也越来越高。

1顶管施工特点顶管施工也叫做非开挖管道敷设技术，这一技术最明显的特点是不需要挖开地面，就可以穿越建筑物和地下管线。

相较于深度较大的开挖来讲，这一技术的投资与施工时间，都有比较大的优势，而且顶管施工技术在市政工程给排水施工中，能够减少噪音影响，不会对环境产生严重的污染，具有非常多的优点。

顶管施工技术在市政给排水施工中获得了广泛的利用，其主要特点包括以下几个方面。

第一点是施工面从线变成了点，能够有效降低对于地面的损害，避免占地面积的增加。

第二点是地面活动不会受到施工的影响，也不会导致交通无法正常进行。

第三点是其带来的噪音比较小，不会对周围居民的生活产生较大影响，也不会导致管线使用出现问题。

第四点是顶管设计可以安装在比较深的地下，敷设管道之中，其能够跨越铁路和建筑物等设施，使给排水建设施工的造价明显降低。

顶管设计本身也存在一定的缺陷，其对于技术要求比较高，必须由专业人员进行操作，并且需要对施工位置的地质有更加全面的了解。

2市政给排水施工中的非开挖顶管施工技术2.1排水管道敷设管道敷设是市政给排水系统施工过程中的重要技术，主要完成管道的张铺作业，确保管道施工合理进行。

非开挖技术在给排水构筑物施工中的应用摘要：非开挖技术的应用，在建筑给排水构筑物中，其主要是通过对地下空间进行挖掘，从而使得建筑物内部结构得到有效的加固。

非开挖技术不仅可以提高施工效率，而且还能够降低工程成本，因此该方法得到了广泛的发展。

本文主要对非开挖技术在给排水构筑物施工中的应用进行研究来促进我国建筑行业健康发展。

关键词：非开挖技术；给排水；施工前言非开挖技术是一种非传统的施工方法，其主要用于建筑基坑工程中。

在进行实际施工时，我们可以利用该技术来降低成本、提高效率。

目前我国在给排水建设方面已经取得了一定成果和成就且应用到各个领域之中并得到发展与进步；然而由于受到各种因素制约，这一项研究水平并不能达到理想状态要求。

第1章非开挖技术基本理论1.1非开挖技术的分类非开挖施工技术主要包括：钻孔灌注法、超声波管棚安装等。

(1)钻孔灌注桩的应用。

这种方法是通过利用一定的机械设备，在泥浆中插入所需要材料，然后用高压泵将其注入土体当中去使之形成一个压力平衡过程，再由泥渣逐渐排出到指定位置后进行施工操作和处理工作，最后以达到设计要求为止。

(2)管棚安装。

这种方法是通过在管道里面安放一定数量的超声波，将其与固定泥浆材料进行结合，然后再利用钻孔设备来实现对水压、压力等参数进行调整，最终将其与管棚进行对接，从而实现对水压力的调节。

在管道施工过程中，需要根据具体情况来选择合适的泥浆材料。

通常来说，一般采用的是喷砂法进行安装管道内径为1～2m范围之内所需尺寸、长度和宽度等参数确定工作流程；而对于其他方法而言，通过使用高压喷射泵来完成对其内部管棚表面以及壁面、孔道内混凝土结构物等方面内容的施工，从而达到对水压及压力调节作用。

1.2非开挖技术的作用与机理非开挖技术在实际应用中，其主要的作用是：首先，非挖排水管与井下管道以及其他设备之间形成一个有效的连接，其次是对地下水进行处理，最后还有助于地下水位、水压等情况。

(1)对于施工材料而言，其具有一定的渗透性特点和较好控制效果；而对于其他工程来说，需要使用一些比较特殊且耐腐蚀性能较强的建筑材料作为支撑点并需要在其表面进行处理，这样就可以避免一些不必要的浪费。

探究非开挖技术在城市给水管道施工中的应用及意义摘要：随着社会经济的飞速发展，给排水管道施工工程数量逐渐增加，非开挖技术作为给排水工程中十分重要的技术措施，在给水管道施工中的应用较为频繁。

所谓的非开挖技术主要是指在保障地表不受到破坏的情况下，进行地下管道铺设的施工技术，对于一些不能破坏地表的区域来说，具有十分重大的应用意义。

基于此，本文首先对非开挖技术进行分析，并重点介绍了顶管技术在城市给水管道施工中的应用措施，以供参考。

关键词：非开挖技术；城市给排水；管道施工引言：随着我国城市化进程的不断深入，在城市给排水管道施工的过程中，由于地下管道错综复杂，并且经常会穿越一些无法破坏的地表，采用以往传统的施工技术很容易造成管线上方压力增加，为管道带来极大的隐患，甚至会影响管线上方交通道路的顺畅通行，因此需要利用非开外技术来解决上述问题。

1.非开挖施工技术概述1.1含义现阶段，由于城市化进程的不断推进，非开挖技术在给排水管道施工中得到了十分广泛的应用。

所谓的非开挖技术主要是指，在保证地表不受破坏的情况下，完成地下管线的铺设、修复等操作的工程施工技术。

由于受到施工现场环境与施工技术的影响，通常情况下，非开挖技术适用于铺设直径在40mm-2500mm区间内的地下管线当中。

1.2应用意义在现代化的城市给排水施工以及地下管线施工中，非开挖技术已经得到了十分广泛的应用。

由于该项技术的应用能够使地表环境得到最大限度的保护，对于一些不能够挖掘的地表来说具有十分重大的应用意义。

同时，与传统的挖槽管线施工技术相比来看，非开挖管线安装施工技术的难度系数较低，方便掌握，几乎不存在技术上的风险，属于成熟工艺，在国家方面也具有明确的技术规范，在定额管理方面也十分的严格，因此在施工周期、精度、投资成本等多个方面都存在明显的优势，受到广大施工者的认可与青睐。

目前，该项技术主要被应用到穿越高速公路、铁路、河流、建筑物、湖泊、植被保护区、名胜古迹保护区等区域的地下管线施工当中[1]。

给排水工程中的非开挖铺管施工技术应用摘要: 非开挖作为一种新型的地下管线建设方法，最近几年在我国得到迅猛发展，随着我国城市化进程的加快非开挖铺管技术越来越受到人们的青睐。

本文主要阐述了非开挖铺管技术应用中的一些要点，以供参考。

关键词:管线工程；排水施工；钻孔导向；非开挖；拉管技术；质量控制非开挖；质量控制；管线轨迹1.工程概况某工业区的环境综合整治项目涉及5 0多家企业，约2.8 k m长的生活污水、生产废水管网及纳入城市排水管网的部分支管管网改造。

为了最大程度地减少对企业的道路影响，厂区内外的污水纳管工程广泛使用了非开挖拉管技术，取得了显著的经济效益和社会效益。

2.前期调查项目实施前，通过全面的调查，掌握拉管施工区域地表和地下地质情况，合理设计管线走向和进出洞口位置，在满足拉管施工控制需要的同时，注意满足企业正常生产的需要。

拉管施工区域调查的内容包括：一是地下管线的探查，主要是通过查阅原始资料和地下管线探测仪探测，力求避开和避免损害既有管线；二是地质勘察，主要对管线位置的地下暗浜、既往回填、地下设施以及土质情况进行调查；三是地表障碍物调查，地表面可满足导航设备通过，具有实施控制的基本条件。

3.拉管施工技术要点3.1导向孔轨迹的设计导向孔是扩孔拉管的母线，也是最终形成的管线孔。

与其它管线不同，重力管对于深度、坡度允许误差均有较严格的要求，施工难度大。

因此，对于正在生产的厂区，管线设计既要考虑厂区的实际情况，又要满足施工的基本条件，以确保管线钻进时有较小的入土角度。

根据综合设计和实际需要，工作井区间一般按1 0 0～2 0 0 m 的间距设置。

当管线较深时，为保证入土角度，入土工作坑设计见图1。

图1管线较深时入土工作坑示意3.2回拉力的计算及定向钻机的选择定向钻根据穿越长度实际需要的回拉力进行选型，回拉力的计算具体公式如下:f拉=πlf[d2γ泥/4-dδ1(d-δ1)]+k粘πdl式中：f拉——计算的拉力，kn；l——穿越长度，m；f——摩擦系数，f=0.1～0.3；d——生产管直径，m；γ泥——泥浆密度，kg/m3；δ1——生产管壁厚，m；k粘——粘滞系数，k粘=0.01～0.03。
