简易数字式电阻、电感和电容测量仪摘要本系统主控制部分采用TI公司的16位超低功耗单片机MSP430F149。
以自制电源作为LRC测量模块和各个主要控制芯片的输入电源，测量原理是通过测量电阻、电容或者电感和标准电阻各自的引起的频率变化，利用频率与电阻、电容、电感的函数关系推算出电阻值、电容值或者电感值。
测量的原理是LM311组成的LC震荡器的震荡回路的频率由单片机采样，然后再依据震荡频率计算出对应的电容或电感值，以及由NE555多谐振荡电路实现对电阻的测量。
软件设计部分使用C语言编程编写了包括控制测量程、按键处理、电阻电感电容计算、液晶显示程序。
利用MSP430F149单片机控制测量和计算结果，测量结果采用12864液晶模块实时显示。
关键词： MSP430F149、NE555芯片、LRC测量、12864液晶目录1 系统总体方案设计 (1)1.1系统方案选择 (1)1.2系统软硬件总体设计 (1)1.2.1硬件部分 (1)1.2.2软件部分 (2)2系统模块设计 (3)2.1硬件模块设计 (3)2.1.1电感电容测量模块 (3)2.1.2电阻测量模块 (4)2.1.3主控制模块 (5)2.1.4 AD采样模块 (5)2.1.5 液晶显示模块 (5)2.2软件模块设计 (5)2.2.1 控制测量程序模块 (5)2.2.2按键处理程序模块 (6)2.2.3电阻电感电容计算程序 (7)2.2.4液晶显示程序模块 (7)3系统测试 (8)3.1测试原理 (8)3.2测试方法 (8)3.3测试结果 (8)3.4测试分析 (9)4系统总结 (9)参考文献： (10)1 系统总体方案设计1.1系统方案选择方案一.基于模拟电路的测量仪利用模拟电路，电阻可用比例运算器法和积分运算器法，电容可用恒流法和比较法，电感可用时间常数法和同步分离法等，虽然避免了编程的麻烦，但电路复杂，所用器件较多，灵活性差，测量精度低，现在已较少使用。
简易数字式电阻、电容和电感测量仪设计报告摘要：本系统利用TI公司的16位超低功耗单片机MSP430F149和ICL8038精密函数发生器实现对电阻、电容和电感参数的测量。
本系统以自制电源作为LRC数字电桥和各个主要控制芯片的输入电源，并采用ICL8038芯片产生高精度的正弦波信号流经待测的电阻、电容或者电感和标准电阻的串联电路，通过测量电阻、电容或者电感和标准电阻各自的电压，利用电压比例计算的方法推算出电阻值、电容值或者电感值。
利用MSP430F149单片机控制测量和计算结果，运用自校准电路提高测量精度，同时用差压法，消除了电源波动对结果的影响。
测量结果采用12864液晶模块实时显示。
实验测试结果表明，本系统性能稳定，测量精度高。
关键词：LRC 数字电桥、电压比例法、液晶模块、MSP430F149、电阻电容电感测量一、设计内容及功能1.1设计内容设计并制作一台简易数字式电阻、电容和电感参数测量仪，由测量对象、测量仪、LCD 显示和自制电源组成，系统模块划分如下图所示：1.2 具体要求1. 测量范围（1）基本测量范围：电阻100Ω～1MΩ；电容100pF～10000pF；电感100μH～10mH。
（2）发挥测量范围：电阻10Ω～10MΩ；电容50pF～10μF；电感50μH～1H。
2. 测量精度（1）基本测量精度：电阻±5% ；电容±10% ；电感±5% 。
（2）发挥测量精度：电阻±2% ；电容±8% ；电感±8% 。
3. 利用128*64液晶显示器，显示测量数值、类型和单位。
4. 自制电源5. 使用按键来设置测量的种类和单位1.3系统功能1. 基本完成以上具体要求2. 使用三个按键分别控制R、C、L的测试3. 采用液晶显示器显示测量结果二、系统方案设计与选择电阻、电容、电感测试仪的设计目前有多种方案可以实现，例如、使用可编程逻辑控制器(PLC)、振荡电路与单片机结合或CPLD与EDA相结合等等来实现。
数字电子技术课程设计报告项目名称：数字电容测试仪班级：1611电子姓名：李瑞（2016111123）程家豪（2016111104）胡焱（2016111115）胡永凯（2016111116）指导老师：王正强1.1引言电容器在电子线路中得到广泛的应用，它的容量大小对电路的性能有重要的影响，此次我们的课程设计就是用数字显示方式对电容进行测量。
它由测试电路和显示电路两部分组成。
通过使用测试电路中555定时器做多谐振荡器，电容配合电阻充放电产生一系列的方波脉冲，再通过计数器记数算出电容的值，从而实现数码管显示被测电容的容值。
该电容测量仪相对比较直观，且误差较小，将在电容测量方面显示出它读数方便，精确的优越性。
1.2设计任务及要求1.2.1基本要求(1)被测电容的容量在0.01μF至100μF范围内。
(2)设计测量量程。
(3)用3位数码管显示测量结果，测量误差小于20%。
1.2.2发挥部分（选做）(1)另增一个测量量程，使被测电容的容量扩大到100PF至100μF范围内。
(2)测量误差小于10%。
1.2.3设计任务及目标（1）根据原理图分析各单元电路的功能；（2）熟悉电路中所用到的各集成块的管脚及其功能；（3）进行电路的装接、调试，直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告。
2．1设计原理本设计中用555振荡器产生一定周期的矩形脉冲作为计数器的CP 脉冲也就是标准频率。
同时把待测电容C 转换成宽度为tw 的矩形脉冲，转换的原理是单稳态触发器的输出脉宽tw 与电容C 成正比。
用这个宽度的矩形脉冲作为闸门信号控制计数器计数，合理处理计数系统电路，可以使计数器的计数值即为被测电容值。
或者把此脉冲作为闸门时间和标准频率脉冲相“与”，得到计数脉冲，该计数脉冲送计数—锁存—译码显示系统就可以得到电容量的数据。
外部旋钮控制量程的选择。
用计数器控制电路控制总量程。
2．2单元电路设计分析2.2.1用555定时器构成的多谐振荡器电路图及其输出波形如图2所示，其工作原理如下：由图2所示，可以求得电容C1上的充电时间T 1和放电时间T 2：T 1=（R 1+R 2）C ㏑2≈0.7（R 1+R 2）CT 2=R 2C ㏑2≈0.7R 2C所以输出波形的周期为T=T 1+T 2=（R 1+2R 2）C ㏑2≈0.7（R 1+2R 2）CR 1=4.7k ，R 2=12k ，T≈2ms振荡频率f=1／T≈1.44／[（R 1+2R 2）C]≈500Hz 占空比q=（R 1+R 2）／（R 1+2R 2）≈58.2％定时电路多谐振荡器计数器译码器数码显示器微分电路自动调零图1原理框图被测电容图2多谐振荡电路及输出波形2.2.2用555定时器构成的单稳态电路用555定时器构成的单稳态触发器及其工作波形如图3所示，其工作原理如下：接通电源瞬间，V c=0，输出V o=1，放电三极管T截止。
寡人猪八戒设计摘要本设计是基于555定时器，连接构成多谐振荡器以及单稳态触发器而测量电容的。
C。
其脉冲输入信号是555定时器构单稳态触发器中所涉及的电容，即是被测量的电容x成的多谐振荡器所产生。
信号的频率可以根据所选的电阻，电容的参数而调节。
这样便C值的可以定量的确定被测电容的容值范围。
因为单稳态触发器的输出脉宽是根据电容x不同而不同的，所以脉宽即是对应的电容值，其精确度可以达到0.1%。
然后在电路中加入一个由LM741以及一个电容和一个电阻构成的阻容平滑滤波器，将单稳态触发器输出v与被测量的电容值呈线性关系。
最后是输出电压的数字的信号滤波，使最终输出电压ov输入到7448译码器中翻译成BCD码，输入到LED数码管中显示出来。
化，将o关键词：:电容，555定时器，滤波器，线性，译码器，LED数码管目录引言 (3)第1章毕业设计指标 (4)第2章毕业设计原理 (4)2.1设计原理框图 (4)2.2 方案设计 (5)2.3 模块介绍 (5)2.3.1 控制器电路 (5)2.3.2 时钟脉冲发生器 (6)2.3.3 计数和显示电路 (8)第3章单元电路的设计 (9)3.1 直流稳压电源设计 (9)3.1.1整流电路采用直流稳压电源设计思路 (9)3.1.2直流稳压电源的原理框图分析 (10)3.1.3直流稳压电源特点 (10)3.2 产生波形设计方案 (11)3.2.1 由555定时器搭建多谐振荡器 (11)3.2.2由555定时器搭建单稳态触发器 (12)第4章设计的步骤和过程 (14)4.1 设计制作的过程 (14)4.2 时钟及控制信号的关系等 (14)第5章设计的仿真与运行结果 (15)5.1 电路的调试 (15)5.2 仿真测量 (16)5.2.1 仿真测量实验一 (16)5.2.2 仿真测量实验二 (16)5.3 结果分析 (17)第6章芯片介绍 (18)6.1 555芯片功能介绍 (18)6.2 74LS160芯片介绍 (19)第7章结论 (21)7.1 设计过程中遇到的困难及解决办法 (21)7.2 毕业设计心得体会 (21)第8章参考文献 (22)附录 (23)附录A (23)附录B (24)引言随着电子技术的发展，当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。

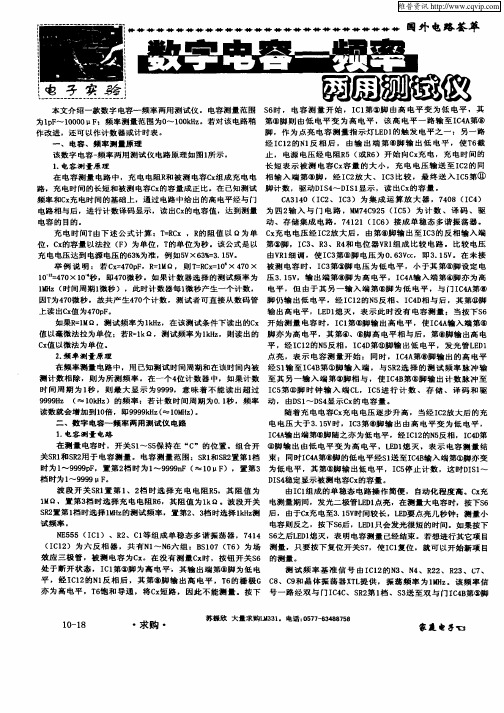

电容测试仪第1章方案设计1.1 设计要求1.1.1 设计任务设计一种能准确测量电容容量的简易数显式电容测试仪。
1.1.2 技术要求基本要求:1、测试仪量程范围至少在100PF-100μF之间；2、至少有两个测量量程; 测量范围可转换；3、用3位数码管显示测量结果。
1.2 设计方案及总体思路设计并制作一台数字显示的电容测试仪，示意框图如下：图1-1 总体框图总体思路: 本电容测试仪就是将待测电容转换为相应的脉冲，使该脉冲周期与标准脉冲成正比。
将该脉冲转换为门控信号，对标准脉冲进行计数，对计数输出进行译码用数码管显示结果，改变脉冲周期可得不同的量程。
第2章主要电路设计与说明2.1 TS556芯片简介2.1.1 TS555芯片简介555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管。
本设计中555定时器起着非常重要的作用，在电路图中 555与R7-R10,待测电容Cx组成待测电容容量-频率转换器,将待测电容Cx的容量转换成特定频率的脉冲,即组成图1-1中待测电容量频率转换器这一部分.为了对本电路图有更深的理解，现对它做具体分析以便更好地理解本设计原理图。
1.555引脚排列图图2-1 555引脚排列图TH:阈值输入端 TR:触发输入端CO:控制电压 OUT:输出端DIS:放电端 RD:清零端图2-2 555时基电路等效功能方框图2 555芯片的工作原理1/2TS556的等效功能框图（图2-2）中包含两个COMS电压比较器A和B，一个RS触发器，一个反相器，一个P沟道MOS场效应管构成的放电开关SW，三个阻值相等的分压电阻网络，以及输出缓冲级。
摘要本设计是基于555定时器，连接构成多谐振荡器以及单稳态触发器而测量电容的。
单稳态触发器中所涉及的电容，即是被测量的电容C。
其脉冲输入信号x是555定时器构成的多谐振荡器所产生。
信号的频率可以根据所选的电阻，电容的参数而调节。
这样便可以定量的确定被测电容的容值范围。
因为单稳态触发器的输出脉宽是根据电容C值的不同而不同的，所以脉宽即是对应的电容值，其x精确度可以达到0.1%。
设计方案：利用单稳态触发器或电容器充放电规律等，可以把被测电容的大小转换成脉冲的宽窄，即控制脉冲宽度 Tx严格与 Cx成正比．只要把此脉冲与频率固定不变的方波即时钟脉冲相与，便可得到计数脉冲，把计数脉冲送给计数器计数，然后再送给显示器显示．如果时钟脉冲的频率等参数合适，数字显示器显示的数字 N便是 Cx的大小。
之所以选择该方案是考虑到这个方案不仅设计比较容易实现，而且必要时还可以扩展量程，更重要的是该方案设计出来的数字测试仪测量的结果比较精确。
单稳态触发器输出电压脉宽T X=RC X ln3≈1.1RC X电路产生的脉冲可以从几微秒到数分钟。
当R固定时，则T X为正比于电容。
C越大，则Tw时间内通过与门的时钟脉冲就越多，则计数电路实现T与C正比。
单稳态触发器产生脉冲宽度T W与电容C成正比的特点，将被测电容C转换为宽度为T W的脉冲总电路图：设计要求：1.被测电容的容量在10μF至100μF范围内2.用数码管显示测量结果，测量误差小于20%。
当被测电容CX接入电路后，由于电容充放电效应，单稳态触发器会产生一个脉宽与被测电容大小成正比的闸门信号（如图3中第三个信号），同时多谐振荡器会产生脉冲信号CP（如图3中第二个信号），闸门信号与脉冲信号CP同时经过与门运算，得到一个新的脉冲信号（图3中第一个信号），再将此信号送入计数器进行计数。
单稳态触发器由555定时器接成，4端为异步清零端，当置0时，无论输入如何均输出低电平，当置1时，555定时器工作。
电容测试仪的使用方法
电容测试仪是一种用于测试电容器容量的工具。
它可以帮助我们判断电容器是否损坏或老化，以及确认其容量是否达到标准。
使用电容测试仪需要注意以下几点：
1. 选择合适的测试模式。
一般来说，电容测试仪有两种模式：手动模式和自动模式。
手动模式需要手动调整测试参数，适合针对特定电容器进行测试；自动模式则可以自动识别并测试电容器，比较适合批量测试。
2. 连接电容器。
首先需要将电容器与测试仪连接。
需要注意的是，连接时应按照电容器的正负极正确连接。
3. 调整测试参数。
在手动模式下，需要手动调整测试参数。
常见的测试参数有测试频率、测试电压等。
在自动模式下，测试仪会自动识别电容器并调整测试参数。
4. 进行测试。
完成以上步骤后，就可以进行测试了。
测试完成后，电容测试仪会显示测试结果，包括电容器的容量值和误差等信息。
5. 断开连接。
测试完成后，应将电容器与测试仪断开连接。
除了以上几点，使用电容测试仪时还需要注意安全问题。
在测试时，应注意避免触电等危险。
此外，还需要保持测试仪干燥、清洁，以确保测试的准确性和可靠性。
- 1 -。
电容、电阻测量实验报告实验目的：1、掌握电容测量的方案，电容测量的技术指标2、学会选择正确的模数转换器3、学会使用常规的开关集成块4、掌握电阻测量的方案，学会怎样达到电阻测量的技术指标实验原理：一、数字电容测试仪的设计电容是一个间接测量量，要根据测出的其他量来进行换算出来。
1）电容可以和电阻通过555构成振荡电路产生脉冲波，通过测出脉宽的时间来测得电容的值T=kR CK和R是可知的，根据测得的T值就可以得出电容的值2）电容也可以和电感构成谐振电路，通过输入一个信号，改变信号的输入频率，使输入信号和LC电路谐振，根据公式W=1/ √LC就可以得到电容的值。
二、多联电位器电阻路间差测试仪的设计电阻是一个间接测试量，他通过测得电压和电流根据公式R=U/I得出电阻的值电阻测量分为恒流测压法和恒压测流法两种方法这两种方法都要考虑到阻抗匹配的问题1）恒流测压法输入一个恒流，通过运放电路输出电压值，根据运放电路的虚断原理得出待测电阻两端的电压值，就可以得出待测电阻的阻值。
2）恒压测流法输入一个恒压，通过运放电路算出电流值，从而得出电阻值方案论证：数字电容测试仪用555组成的单稳电路测脉宽用555构成多谐振荡器产生触发脉冲多谐振荡器产生一个占空比任意的方波信号作为单稳电路的输入信号。
T1=0.7*（R1+R2）*CT2=0.7*R2*C当R2〉〉R1时，占空比为50%单稳电路是由低电平触发，输入的信号的占空比尽量要大触发脉冲产生电路电容测试电路Tw=R*Cx*㏑3R为7脚和8脚间的电阻和待测电容Cx构成了充放电回路，这个电阻可以用一个拨档开关来选择电容的测试挡位。
当待测电容为一大电容时，选择一个小电阻；当电容较小时，选择一个较大的电阻。
使输出的脉宽不至于太大或者太小，用以提高测量的精度和速度。
R*C不能取得太小，R*C*㏑3≥T2，如果R*C取得太小，使得充放电时间太小，当来一个低电平时，电路迅速充电完毕，此时输入信号仍然处于低电平状态，输出电压为高电平，此时的脉宽就与RC无关，得到的C值就不是所要测的电容值。
绪论电阻、电容、电感是电工领域中最基本的物理量。
对于从事电气技术的工作者、生产人员，电容测量仪是不可缺少的常用仪表。
任何一种仪器、仪表在保证一定的技术指标的前提下，结构简单、使用方便、工作可靠、价格低廉是评价其优劣的一项综合指标。
随着科技的不断发展，人类的不断进步，在电子技术领域的发展可谓突飞猛进，然而电容器在电子线路中得到广泛的应用，它的容量大小对电路的性能有着重要的作用。
因此，电容量的测量在日常使用中就不可避免。
而目前电容量的测量仪器——电容测量仪的应用越来越广泛，电容测量仪在国内外的发展水平越来越高，而目前，电容测量仪的应用现状是：品种多样，技术含量高。
如：YD2612A/12B电容测量仪，它有着良好的测试稳定性，抗冲击能力强。
如：TH2615系列电容测量仪，它是一种易操作、智能化的电容测量仪，仪器价格低，测试速度快。
如：多频HF2617电容测量仪，它的可靠性稳定性强，测量显示直观，适用性好。
本系统设计主要采用555集成定时器构成多谐振荡器、单稳态触发器等电路把被测电容的电容量转换成电压量，再把电压量通过CC7107—A\D转换器把电压量转换成数字量并显示，从而实现电容测量。
由于电容元件本身的储能特性，因此它被广泛地应用于整流，滤波，耦合，振荡等电路中，几乎成为现代整机产品中不可或缺的分立元器件。
因此，无论是对电容生产厂商或整机设计维修工程师来讲，通过电容测量仪准确地了解电容元件的参数特性都非常有必要，尤其是模拟电路和射频电路设计工程师。
电容器在电子线路中得到广泛的应用，它的容量大小对电路的性能有重要的影响，此次我的课程设计就是用数字显示方式对电容进行测量。
目录1. 系统概述 (3)1.1设计指标 (3)1.2 方案论证 (3)1.3 方案选择 (4)1.4 设计原理 (5)2.模块设计 (6)2.1 控制器电路 (6)2.2 时钟脉冲发生器 (7)2.3 计数和显示电路 (8)3.单元电路设计 (10)3.1 直流稳压电源设计 (10)3.2 产生波形设计方案 (11)3.3 数码管显示电路 (13)3.4 单位显示电路 (14)3.5 量程选择错误指示电路 (15)4.芯片简介 (16)4.1 555芯片 (16)4.2 74LS160芯片介绍 (17)5.电路总体描述及功能实现 (19)5.1 电路参数选择 (19)5.2 产品使用说明 (19)5.3 安装与调试 (19)6.结论 (22)6.1 总结 (22)6.2 收获与体会........................................................错误！未定义书签。
附录 (24)附录 A (24)附录B (25)参考文献 (26)1.系统概述1.1设计指标(1) 自制稳压电源。
(2) 被测电容的容量在100pF至10000pF范围内。
(3) 设计两个测量量程。
(4) 用4为数码管显示测量结果，测量误差小于1%。
1.2 方案论证数字式电容测量仪的作用是以十进制数码的方式来显示被测电容的大小，从而判断电容器质量的优劣及电容参数。
由给出的指标设计，它的设计要点可分为俩部分：一部分是数码管显示，另一部分就是要将Cx值进行转换。
能满足上述设计功能的方案很多，我们共总结出下面四种参考方案：方案一：把电容量通过电路转换成电压量，然后把电压量经模数转换成数字量显示。
可由555集成定时器构成单稳态触发器、多谐振荡器等电路，当单稳态触发器输出电压的脉宽为：tw=RC㏑3≈1.1RC。
从式中可以看出，当固定时，改变电容C则输出脉宽tw跟着改变，由tw的宽度就可以求出电容的大小。
把单稳态触发器的输出电压Vo取平均值，由于电容量的不同，tw的宽度也不同，则Vo的平均值也不同，由Vo的平均值大小可以得到电容C的大小。
如果把平均值送到A/D转换器，经显示器显示的数据就是电容的大小。
但是我们对A/D转换器的掌握程度还不够充分，设计有一些困难。
方案二：用阻抗法测R、L、C有两种实现方法：永恒流源供电，然后测元件电压；永恒压源供电，然后测元件电流。
由于很难实现理想的恒流源和恒压源，所以它们适用的测量范围很窄。
方案三：像测量R一样，测量电容C的最经典方法是电桥法，如图1.1所示。
只是电容C 要用交流电桥测量。
电桥的平衡条件是：Z1*Zn*exp[j（φ1+φn）] =Z2*Zx*exp[j（φ2+φx）]图1.1 电桥电路通过调节阻抗Z1、Z2使电桥平衡，这时电表读数为零。
根据平衡条件以及一些已知的电路参数就可求出被测电容。
用这种方法测量，调节电阻值一般只能手动，电桥的平衡也难以用简单电路实现。
这样，电桥法不易实现自动测量。
方案四：应用基本思想：把较难测量的物理量转变成精度较高且较容易测量的物理量。
先把电容C转换成宽度为tw的矩形脉冲，然后将其作为闸门控制计数器计数，技术后再运算求出C的值，并送出显示，转换的原理是由于单稳态触发器的输出脉宽tw 与电容C成正比，可利用数字频率计的知识，把此脉冲作闸门时间和标准频率脉冲相“与”，得到计数脉冲，该计数脉冲送至计数—锁存—译码—显示系统就可得到电容量的数据。
其实，这种转换就是把模拟量转换成数字量，频率f是数字电路很容易处理的数字量，这种数字化处理一方面便于式仪表实现智能化，另一方面也避免了有指针读数引起的误差。
因此本设计我们采用此方案。
1.3 方案选择本设计中用555振荡器产生一定周期的矩形脉冲作为计数器的CP脉冲也就是标准频率。
同时把待测电容C转换成宽度为tw的矩形脉冲，转换的原理是单稳态触发器的输出脉宽tw与电容C成正比。
用这个宽度的矩形脉冲作为闸门信号控制计数器计数，合理处理计数系统电路，可以使计数器的计数值即为被测电容值。
或者把此脉冲作为闸门时间和标准频率脉冲相“与”，得到计数脉冲，该计数脉冲送计数—锁存—译码显示系统就可以得到电容量的数据。
外部旋钮控制量程的选择。
用计数器控制电路控制总量程。
如果超过电容的量程，则报警并清零。
利用单稳态触发器或电容器充放电规律等，可以把被测电容的大小转换成脉冲的宽窄，即控制脉冲宽度 Tx严格与 Cx成正比．只要把此脉冲与频率固定不变的方波即时钟脉冲相与，便可得到计数脉冲，把计数脉冲送给计数器计数，然后再送给显示器显示．如果时钟脉冲的频率等参数合适，数字显示器显示的数字 N便是 Cx的大小。
之所以选择该方案是考虑到这个方案不仅设计比较容易实现，而且必要时还可以扩展量程，更重要的是该方案设计出来的数字测试仪测量的结果比较精确。
1.4 设计原理1.3.1原理框图如图1.2图1.2 电容测量仪原理框图2.模块设计2.1 控制器电路控制器的主要功能是根据被测电容 Cx 的容量大小形成与其成正比的控制脉冲宽度 Tx ．图2.1所示为单稳态控制电路的原理图．该电路的工作原理如下：图2.1 单稳态控制电路的原理图当被测电容 Cx 接到电路中之后，只要按一下开关 S ，电源电压Vcc 经微分电路1C 、1R 和反向器，送给 555定时器的低电平触发端2一个负脉冲信号使单稳态触发器由稳态变为暂稳态，其输出端3由低电平变为高电平．该高电平控制与门使时钟脉冲信号通过，送入计数器计数．暂稳态的脉冲宽度为Tx=1.1RCx ．然后单稳态电路又回到稳态，其输出端3变为低电平，从而封锁与门，停止计数。
可见，控制脉冲宽度 Tx 与RCx 成正比．如果R 固定不变，则计数时钟脉冲的个数将与Cx 的容量值成正比，可以达到测量电容的要求。
由于设计要求 ，Cx 的变化范围为 1F μ—999F μ，且测量的时间小于2s ，即 Tx<2s ，也就是 Cx 最大(999F μ)时 Tx<2s ，根据 Tx=1.1RCx 可求得 ：μ。
取R=1.8K．微分电路可取经验数值，取1R=1K，2R=10K，1C=l F2.2 时钟脉冲发生器这里选用由555定时器构成的多谐振荡器来实现时钟产生功能。
电路原理图如图2.2所示。
可见所选元件基本满足设计要求．为了调整振荡周期，3R 可选用5.6K 的电位器．2.3 计数和显示电路由于计数器的计数范围为1F μ—999F μ，因此需要采用 3个二——十进制加法计数器．这里选用 3片74LS160级联起来构成所需的计数器．一片74LS160和数码管连接如下图:图2.3 74LS160和数码管连接图三片74LS160和三个数码管连接出来的显示图如下图：图2.4 三片74LS160和三个数码管连接出来的显示图3.单元电路设计3.1 直流稳压电源设计3.1.1整流电路采用直流稳压电源设计思路（1）电网供电电压为交流220V（有效值），50Hz，要获得低压直流输出，首先须采用电源变压器将电网电压降低获得所需要的交流电压。
（2）降压后的交流电压，通过整流电路变成单向的直流电，但其幅值变化大。
（3）脉动大的直流电压须经过滤波电路变成平滑的，脉动小的直流电，即将交流成分滤掉，保留其直流成分。
（4）滤波后的直流电压再通过稳压电路，便可得到基本上不受外界影响的稳定的直流电压输出，供给负载。
3.1.2直流稳压电源的原理框图分析图3.1. 直流稳压电源框图采用电源变压器将电网220V，50Hz交流电降压后送整流电路，整流桥选用的二极管需要考虑允许承受的电压和电流值。
滤波器常采用无源元件R，L，C构成的不同类型滤波电路。
由于本电路为小功率电源，故可用电容输入式滤波电路。
稳压电路采用串联反馈式稳压电路。
比较放大单元采用分立三极管组成的差动放大器或者集成运算放大器，可提高电路的稳定性。
过流保护器：串联稳压电路中，调整管与负载串联，当输出电流过大或者输出短路时，调整管会因电流过大或电压过高使管耗过大而损坏，所以须对调整管采取保护措施。
3.1.3直流稳压电源特点采用集成稳压器构成直流稳压电源，具有使用方便，结构简单及性能优良等许多特点，因而得到广泛应用。
从电路中我们可看出，此电路多加了一只三极管和几只电阻，R2与D组成BG2的基准电压，R3，Rp，R4组成了输出电压取样支路，T2b点的电位与T2e点的电位进行比较（由于DZ1的存在，所以T2e点的电位是恒定的），比较的结果有T2的集电极输出使T2c点电位产生变化从而控制T1的导通程度（此时的BG1在电路中起着一个可变电阻的作用），使输出电压稳定，Rp是一个可变阻器，调整它就可改变A点的电位（即改变取样值）由于T2e点的变化，T2c点电位也将变化，从而使输出电压也将发生变化。
这种电路其输出电压灵活可变，所以在各种电路中被广泛应用。
图3.2 直流稳压电源电路图3.2 产生波形设计方案3.2.1用555定时器构成的多谐振荡器电路图及输出波形如下图所示，其工作原理如下：由图3所示，可以求得电容C1上的充电时间T1和放电时间T2 : T1=（R1+R2）C㏑2≈0.7（R1+R2）CT 2=R2C㏑2≈0.7R2C所以输出波形的周期为T=T1+T2=（R1+2R2）C㏑2≈0.7（R1+2R2）CR 1=4.7k，R2=12k，T≈2ms振荡频率 f=1／T≈1.44／[（R1+2R2）C]≈500Hz占空比 q= （R1+R2）／（R1+2R2）≈58.2％图3.3多谐振荡电路图3.4 输出波形3.2.2用555定时器构成的单稳态电路用555定时器构成的单稳态触发器及其工作波形如图3.5及3.6所示，其工作原理如下：接通电源瞬间，Vc =0，输出Vo=1，放电三极管T截止。
