电子技术课程设计报告——简易数字电容测量仪的设计作品40% 报告20%答辩20%平时20%总分100%设计题目：简易数字电容测量仪班级学号：学生姓名：目录一、预备知识.................. 错误！未定义书签。
二、课程设计题目：简易数字电容测量仪的设计错误！未定义书签。
三、课程设计目的及基本要求.... 错误！未定义书签。
四、设计内容提要及说明........ 错误！未定义书签。
4.1设计内容...................................... 错误！未定义书签。
4.2设计说明...................................... 错误！未定义书签。
五、原理图及原理说明 ...................... 错误！未定义书签。
5.1功能模块电路原理图................... 错误！未定义书签。
5.2模块工作原理说明 ...................... 错误！未定义书签。
六、调试...........................................................................错误！未定义书签。
七、设计中涉及的实验仪器和工具.. 错误！未定义书签。
八、课程设计心得体会 ...................... 错误！未定义书签。
九、参考文献 ...................................... 错误！未定义书签。
一、预备知识关于数字式简易数字电容测试仪的设计，我们提出了三种设计方法和思路。
在具体操作中，经过对资料的收集、分析，研究与对比，最终选择了简单易懂，而且精度较高的方法，即门控法。
本方法的基本理论是单稳态触发器电路的输出脉宽wt与电容C成正比，再通过一系列的控制，计数，锁存，显示电路实现了对电容的一般测试与数字显示。
在本次数电课程设计的同时，对于中大规模集成电路从认识到分析、再到整体框图设计、单元模块设计、最终到电路的模拟和实际电路的成形有了一定的认识，同时使我们在电子设计方面有了一定的实际动手能力，也为这次数电课程设计打下了坚实的基础。
电子技术课程设计评分标准电子技术课程设计任务书设计题目：电容测量仪学生姓名：学号：专业班级： 09自动化一、设计条件1．可选元件（1）双运放芯片（），二极晶体管；（2）电阻、电容、电位器等；（3）引脚插座，排针。
2．可用仪器万用表，示波器，直流稳压电源。
二、设计任务及要求1．设计任务根据电路技术要求的指标，制作一个简易电容测量装置，完成选题电路的设计、装配、焊接与调试。
2．设计要求（1）电容测量的范围：1uf~1000uf，100nf~1uf；（2）选择电路方案，完成对确定方案电路的设计。
包括：计算电路元件参数、选择元件、画出总体电路原理图；（3）用软件仿真整体或部分核心实验电路，得出适当结果；（4）装配、调试作品，按规定格式写出课程设计报告书。
三、时间安排1．第9周：布置设计任务，讲解设计要求、实施计划、设计报告等要求，完成选题。
2．第10～14周：完成资料查阅、作品设计、模拟仿真，领取元件、实际制作。
3．第15～16周：制作并调试设计作品。
4．第17周：作品检查、评价、验收，撰写设计报告。
5．第18周：抽选作品答辩，提交设计报告。
指导教师签名：年月日目录摘要 (1)关键词 (1)1 绪论 (1)2 需求分析 (1)2.1 设计任务及要求 (1)2.1.1 设计任务 (1)2.1.2 设计要求 (1)2.2 设计思想 (1)3 设计方案 (1)3.1 方案论证 (1)3.1.1 文氏桥振荡电路 (2)3.1.2 反向比例运算电路 (3)3.1.3 C/ACV转换电路 (3)3.1.4 有源滤波电路 (4)3.2 工作原理 (5)4 电路详细设计 (5)4.1 文氏桥振荡电路分析 (5)4.2 反向比例运算以及C/ACV转换电路分析 (6)4.3 有源滤波电路分析 (7)5 实验结果 (7)5.1 文氏桥振荡实验 (7)5.2 反向比例电路实验 (8)5.3 有源滤波实验 (8)5.4 结果分析 (9)5.4.1 文氏桥振荡以及反向比例运算电路分析 (9)5.4.2 有源滤波以及C/ACV电路分析 (9)6 结论 (10)6.1 设计成果 (10)6.2 设计特点 (10)6.3 存在问题及改进方法 (10)参考文献 (10)致谢 (10)附录A 电路全图 (11)附录B 元器件清单 (11)题目摘要本文主要通过用容抗法来完成一个电路对电容值的测量。
电容测试仪第1章方案设计1.1 设计要求1.1.1 设计任务设计一种能准确测量电容容量的简易数显式电容测试仪。
1.1.2 技术要求基本要求:1、测试仪量程范围至少在100PF-100μF之间；2、至少有两个测量量程; 测量范围可转换；3、用3位数码管显示测量结果。
1.2 设计方案及总体思路设计并制作一台数字显示的电容测试仪，示意框图如下：图1-1 总体框图总体思路: 本电容测试仪就是将待测电容转换为相应的脉冲，使该脉冲周期与标准脉冲成正比。
将该脉冲转换为门控信号，对标准脉冲进行计数，对计数输出进行译码用数码管显示结果，改变脉冲周期可得不同的量程。
第2章主要电路设计与说明2.1 TS556芯片简介2.1.1 TS555芯片简介555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管。
本设计中555定时器起着非常重要的作用，在电路图中 555与R7-R10,待测电容Cx组成待测电容容量-频率转换器,将待测电容Cx的容量转换成特定频率的脉冲,即组成图1-1中待测电容量频率转换器这一部分.为了对本电路图有更深的理解，现对它做具体分析以便更好地理解本设计原理图。
1.555引脚排列图图2-1 555引脚排列图TH:阈值输入端 TR:触发输入端CO:控制电压 OUT:输出端DIS:放电端 RD:清零端图2-2 555时基电路等效功能方框图2 555芯片的工作原理1/2TS556的等效功能框图（图2-2）中包含两个COMS电压比较器A和B，一个RS触发器，一个反相器，一个P沟道MOS场效应管构成的放电开关SW，三个阻值相等的分压电阻网络，以及输出缓冲级。
数字电容测量仪设计设计摘要当前现代化电子市场正朝着快速及便利同时大容量的方向发展，现代电子产品几乎能运用到社会的各个领域当中，有力的推动了社会现代化的发展。
同时，电子产品也被要求以更快速度的升级和更快速的处理。
本设计以STC89C52单片机和555振荡器作为主要元件，来实现对电容容量的基本测量。
本设计基于555振荡器构成多谐振荡器来产生输入脉冲信号，然后再通过STC89C52单片机对方波脉冲进行中断计数而测量电容的。
在多谐振荡器输出端加入一个74HC08使输出波型毛刺减少，从而使单片机测量结果变精确。
555振荡器所产生的信号会根据所选的电阻的阻值不同，从而调节电容的参数值，这样就可以确定被测电容的容值范围，最后通过LCD1602显示器显示被测电容容值。
在软件设计中，该设计使用C语言来编写程序。
该仪器具有方便快捷，简单实用，价格低廉等特点。
关键词：电容测量;555振荡器;STC89C52;LCD1602AbstractThe current modern electronic market is headed in fast and convenient large capacity and the direction of development, modern electronic products to use to almost all areas of society of powerful promoted the development of modern society. At the same time, the electronic products also are required to faster speed upgrade and more fast process.This design to STC89C52 single-chip microcomputer and 555 oscillator as the main components, to realize the basic capacity of capacitance measurement. This design based on the 555 oscillator to generate more than a harmonic oscillator input pulse signal, and then through the STC89C52 microcontroller each other to interrupt pulse count and measurement of capacitance. In order to join the output oscillator a 74 HC08 to make the output waveform burr reduced, so that the single chip microcomputer variable precision measurement results. 555 oscillator generated signal will be selected according to the resistance of the resistance is different, which regulates capacitance parameter value, which can determine the capacity of the capacitance value range, the last through the LCD1602 display shows measured capacitance let value. In software design, this design using C language to write the program. The instrument has convenient and quick, simple, practical, and low prices, etc.Keywords: capacitance measurements;555 oscillator;STC89C52;LCD1602目录摘要 (I)Abstract ........................................................................................................................ I I 目录 . (I)1 绪论 (1)1.1 引言 (1)2 STC89C52单片机的基本功能及应用 (2)2.1 STC89C52芯片介绍 (2)2.2 STC89C52应用说明 (3)2.3 单片机工作的最小化配置 (4)3 系统设计 (5)3.1 设计要求 (5)3.2 整体方案设计 (5)4 硬件设计 (9)3.1 时钟电路 (9)3.2 按键电路 (9)3.3 复位电路 (10)3.4 555芯片电路 (11)3.5 显示电路 (13)5 程序设计 (15)6 总结 (16)参考文献 (17)附录 (18)附录1 实物图 (18)附录2 元件清单 (19)附录3 系统原理图 (20)附录4 程序清单 (21)致谢 (27)1 绪论1.1 引言当前现代化电子市场正朝着方便快捷容量大的方向发展，现代电子产品几乎能运用到社会的各个领域当中，有力的推动了社会现代化的发。
简易数字式电容测试仪设计报告一、设计要求1、要求能够测试电容的容量在100PF到100uF范围内；2、至少能设计制作两个以上的测量量程；3、用三位数码管显示测量结果。
二、设计的作用、目的很多电子产品中，电容器都是必不可少的电子元件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
固定电容的容量可直接从标称容量上读出，而可调电容的容量则不确定，因此，设计一个简易电容测试仪作为测量工具是有必要的。
三、设计的具体实现1系统概述利用单稳态触发器或电容器充放电规律，可以把被测电容的大小转换成输出脉冲的宽度，即控制脉冲宽度Tx与Cx成正比。
只要将此脉冲作为计数器的控制信号，便可得到计数脉冲，把计数脉冲送给计数器计数，然后再经译码器送至数码管显示。
时钟脉冲可由555构成的多谐振荡器提供。
如果时钟脉冲的频率等参数合适，数码管显示的数字N便是Cx的大小。
该方案的原理框图如图1所示。
图1 电容测试仪原理框图2 单元电路设计与分析2.1计数译码显示电路(BCD译码器4511)图6 显示器外引线排列图及接法2.2时钟脉冲产生电路多谐振荡器是一种自激振荡器，在接通电源后，不需要外加触发信号，便能自动产生矩形脉冲。
先将555定时器构成施密特触发器，再将施密特触发器的输出端经RC积分电路接回到它的输入端即可构成多谐振荡器，且其电容C的电压Vc将在和之间反复振荡。
其输出的脉冲作为计数器的CP。
555构成的多谐振荡器电路图和工作波形分别如图7和图8所示。
图7 多谐振荡器电路图图8 多谐振荡器工作波形555构成的时钟脉冲发生器的最高输出频率为200KHz，电路的振荡周期仅与外接元件R1、R2和C有关，不受电源电压变化的影响。
多谐振荡器的主要参数：充电时间：放电时间：振荡周期：占空系数：本单元电路中选取的元件参数为R1=3.3K，R2=1K，C=0.068uF，则T=0.252ms，符合电路工作的要求。
电子技术课程设计报告——简易数字电容测量仪的设计设计题目：简易数字电容测量仪班级学号：学生：目录一、预备知识.................... 错误!未定义书签。
二、课程设计题目：简易数字电容测量仪的设计错误!未定义书签。
三、课程设计目的及基本要求...... 错误!未定义书签。
四、设计容提要及说明............ 错误!未定义书签。
4.1设计容 ........................................... 错误!未定义书签。
4.2设计说明........................................ 错误!未定义书签。
五、原理图及原理说明 ........................ 错误!未定义书签。
5.1功能模块电路原理图..................... 错误!未定义书签。
5.2模块工作原理说明 ........................ 错误!未定义书签。
六、调试...........................................................................错误!未定义书签。
七、设计中涉及的实验仪器和工具.... 错误!未定义书签。
八、课程设计心得体会 ........................ 错误!未定义书签。
九、参考文献 ........................................ 错误!未定义书签。
一、预备知识关于数字式简易数字电容测试仪的设计，我们提出了三种设计方法和思路。
在具体操作中，经过对资料的收集、分析，研究与对比，最终选择了简单易懂，而且精度较高的方法，即门控法。
本方法的基本理论是单稳态触发器电路的输出脉宽wt与电容C成正比，再通过一系列的控制，计数，锁存，显示电路实现了对电容的一般测试与数字显示。
在本次数电课程设计的同时，对于规模集成电路从认识到分析、再到整体框图设计、单元模块设计、最终到电路的模拟和实际电路的成形有了一定的认识，同时使我们在电子设计方面有了一定的实际动手能力，也为这次数电课程设计打下了坚实的基础。
目录一. 设计要求 (2)二. 方案选择及电路的工作原理 (2)三. 单元电路设计计算与元器件的选择 (2)四. 设计的具体实现 (3)1. 系统概述 (3)2. 单元电路设计、仿真与分析 (6)a. 单稳态触发器 (6)b. 多谐振荡器 (8)c. 计数器 (9)3．电路的安装与调试 (10)五．心得体会及建议 (11)六．附录 (12)七．参考文献 (15)简易数字式电容测试仪设计报告一. 设计要求设计和实现一个简易数字式电容测试仪――电容表。
（1）．被测电容范围：1000PF(1nF)~10uF(10000nF)；（2）．测试误差<10%；（3）．电容值至少用两位数码管显示。
二. 方案选择及电路的工作原理方案一：首先555多谐振荡电路提供单位标准脉冲(周期T0)，同时给555单稳态电路提供激励。
待测电容接入单稳态电路，由于电路输出信号周期Tw与电容的值Cx成正比，通过计算使得T0正好为Cx = 1000pF时输出周期Tw0。
然后在计数模块中，将Tw信号接入清零端，将T0接入同步信号输入端。
再在寄存器模块中，将Tw信号接入置数端，将计数器的数据接入寄存器。
最后对寄存器的数据进行译码后传入数码管。
方案二：首先取一个555多谐振荡电路提供单位标准脉冲，我们称其输出为UNIT_OUT。
再取一个作为帧率控制的单稳态触发器将UNIT_OUT信号作为输入，其输出为一个单稳态时间为1s的周期信号，称为CON_OUT。
此时我们将这两个输出取或运算后输入另一个用于测量电容的单稳态电路。
如此设置后，仅当UNIT_OUT，CON_OUT均为低电平时，才会触发此电路产生单稳态，其输出称为CX_OUT。
这时我们将UNIT_OUT接入40110计数端，用CON_OUT和UNIT_OUT来控制40110的计数使能和复位端。
这样设置就能让电路实现电路自动计数，并且支持热插拔的功能。
方案选择：方案一的电路在上电后只对电容进行一次测量。
简易数字式电阻、电容和电感测量仪设计报告摘要：本系统利用TI公司的16位超低功耗单片机MSP430F149和ICL8038精密函数发生器实现对电阻、电容和电感参数的测量。
本系统以自制电源作为LRC数字电桥和各个主要控制芯片的输入电源，并采用ICL8038芯片产生高精度的正弦波信号流经待测的电阻、电容或者电感和标准电阻的串联电路，通过测量电阻、电容或者电感和标准电阻各自的电压，利用电压比例计算的方法推算出电阻值、电容值或者电感值。
利用MSP430F149单片机控制测量和计算结果，运用自校准电路提高测量精度，同时用差压法，消除了电源波动对结果的影响。
测量结果采用12864液晶模块实时显示。
实验测试结果表明，本系统性能稳定，测量精度高。
关键词：LRC 数字电桥、电压比例法、液晶模块、MSP430F149、电阻电容电感测量一、设计内容及功能1.1设计内容设计并制作一台简易数字式电阻、电容和电感参数测量仪，由测量对象、测量仪、LCD 显示和自制电源组成，系统模块划分如下图所示：1.2 具体要求1. 测量范围（1）基本测量范围：电阻100Ω～1MΩ；电容100pF～10000pF；电感100μH～10mH。
（2）发挥测量范围：电阻10Ω～10MΩ；电容50pF～10μF；电感50μH～1H。
2. 测量精度（1）基本测量精度：电阻±5% ；电容±10% ；电感±5% 。
（2）发挥测量精度：电阻±2% ；电容±8% ；电感±8% 。
3. 利用128*64液晶显示器，显示测量数值、类型和单位。
4. 自制电源5. 使用按键来设置测量的种类和单位1.3系统功能1. 基本完成以上具体要求2. 使用三个按键分别控制R、C、L的测试3. 采用液晶显示器显示测量结果二、系统方案设计与选择电阻、电容、电感测试仪的设计目前有多种方案可以实现，例如、使用可编程逻辑控制器(PLC)、振荡电路与单片机结合或CPLD与EDA相结合等等来实现。

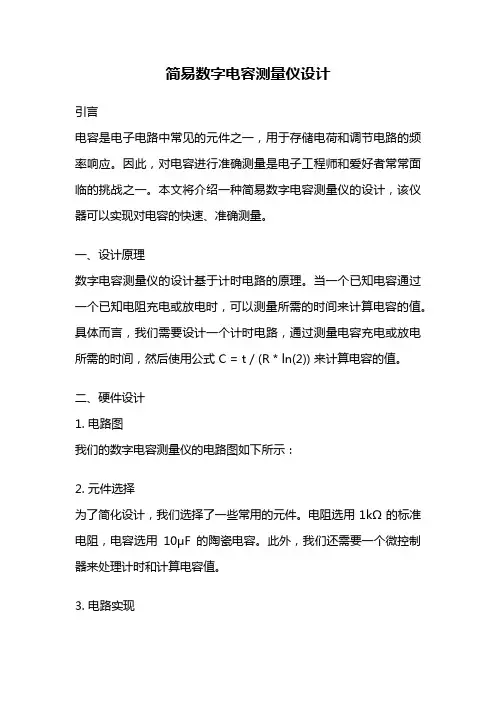

简易数字电容测量仪设计引言电容是电子电路中常见的元件之一，用于存储电荷和调节电路的频率响应。
因此，对电容进行准确测量是电子工程师和爱好者常常面临的挑战之一。
本文将介绍一种简易数字电容测量仪的设计，该仪器可以实现对电容的快速、准确测量。
一、设计原理数字电容测量仪的设计基于计时电路的原理。
当一个已知电容通过一个已知电阻充电或放电时，可以测量所需的时间来计算电容的值。
具体而言，我们需要设计一个计时电路，通过测量电容充电或放电所需的时间，然后使用公式 C = t / (R * ln(2)) 来计算电容的值。
二、硬件设计1. 电路图我们的数字电容测量仪的电路图如下所示：2. 元件选择为了简化设计，我们选择了一些常用的元件。
电阻选用1kΩ的标准电阻，电容选用10μF的陶瓷电容。
此外，我们还需要一个微控制器来处理计时和计算电容值。
3. 电路实现根据电路图，我们可以使用常见的电子元件将电路实现。
首先，将电容和电阻按照图中的连接方式进行连接。
然后，将微控制器与电路连接，以便进行计时和计算。
最后，将电路供电，即可完成硬件的设计。
三、软件设计1. 计时和计算我们需要编写一个程序来实现计时和计算电容值。
首先，我们需要初始化计时器，并设置为充电或放电模式。
然后，我们可以使用计时器来测量所需的时间，并存储在一个变量中。
最后，我们使用上述公式来计算电容的值。
2. 显示结果为了方便使用者查看测量结果，我们可以在液晶显示屏上显示电容的值。
我们需要编写一个程序来将计算得到的电容值转换为适当的格式，并将其显示在液晶屏上。
四、实验结果与讨论我们通过使用实际的电容进行测试，验证了我们设计的数字电容测量仪的准确性和可靠性。
实验结果表明，我们的测量仪可以精确地测量电容的值，并将其显示在液晶屏上。
五、总结本文介绍了一种简易数字电容测量仪的设计。
通过使用计时电路和微控制器，我们可以实现对电容的快速、准确测量。
该仪器的设计原理简单，硬件和软件设计也相对简单，适合初学者和爱好者使用。
设计一个以数字方式显示测量值的电容数字测量仪1. 设计思路题目要求设计一个数字电容测量仪。
设计中采用两个555定时器分别构建单稳态和多谐触发器用于产生计数脉波和控制计数脉波，其中待测电容在单稳态电路中，在单稳电路中用单刀双掷开关连接不同阻值电阻来达到更大范围的测量，当单稳态产生的波形为高电平时计多谐产生的脉波个数即为电容数值。
计数部分74290构建的三个十进制计数器，采用7448驱动BS201半导体数码管显示，增加的单位显示部分是该方案更加完善。
2. 方案设计2.1工作原理图 1 系统组成框图利用充放电法测量电容，其设计思想是利用对被测电容进行冲放电，将脉波输入计数器通过计数，最后送出正确的显示信号给显示电路。
其原理流程方框图1如下：由555构成一个多谐振荡器。
在电源刚接通时，电容C 上的电压为0，多谐振荡器输出Vo 为高电平，Vo 通过R 对电容C 充电。
由555构成的单稳态触发器外加一反向器作为控制计数脉波，将所计下的数送给74290计数，然后通过74273锁存送给显示管显示。
3. 单元电路设计3.1直流稳压电源设计3.1.1整流电路采用直流稳压电源设计思路（1）电网供电电压为交流220V （有效值），50Hz ，要获得低压直流输出，首先须采用电74290构成的计数器多谐触发器电路 单稳态触发器电路7448驱动显示单位7448驱动显示数值源变压器将电网电压降低获得所需要的交流电压。
（2）降压后的交流电压，通过整流电路变成单向的直流电，但其幅值变化大。
（3）脉动大的直流电压须经过滤波电路变成平滑的，脉动小的直流电，即将交流成分滤掉，保留其直流成分。
（4）滤波后的直流电压再通过稳压电路，便可得到基本上不受外界影响的稳定的直流电压输出，供给负载。
3.1.2直流稳压电源的原理框图分析图2 直流稳压电源框图采用电源变压器将电网220V ，50Hz 交流电降压后送整流电路，变压器的变化由电单文式整流电路，整流桥选用的二极管需要考虑允许承受的电压和电流值。
《电子技术》课程设计报告题目简易数字式电容测试仪学院（部）电子与控制工程学院专业电气工程及其自动化班级01学生姓名阿不都热扎克·阿不都拉学号01376 月24 日至7 月 4 日共2 周指导教师（签字）简易数字电容测试仪摘要本设计是基于555定时器，连接构成多谐振荡器以及单稳态触发器而测量电C。
其输出信号输入容的。
单稳态触发器中所涉及的电容，即是被测量的电容x到555定时器构成的多谐振荡器的是能端。
555定时器构成的多谐振荡器产生的信号的频率是1kHZ固定不变的。
通过改变单稳态触发器中与cx串联的电阻的大小可以定量的确定被测电容的容值范围。
因为单稳态触发器的输出脉宽是根据电C值的不同而不同的，所以脉宽即是对应的电容值。
最终多谐振荡器的振荡容x次数与被测量的电容值呈线性关系。
最后是多谐振荡器次数的数字化，将f*t输入到4543译码器中翻译成BCD码，输入到LED数码管中显示出来。
关键词：:电容，555定时器，单稳态触发器，计数器，译码器，LED数码管设计内容要求1 测量电容容量范围为100pF~100μF。
2 应设计3个以上的测量量程。
3 用四位数码管显示测量结果。
4 用红、绿色发光二极管表示单位。
一 、系统概述此简易数字电容测试仪是基于555定时器，连接构成多谐振荡器以及单稳态触发器而测量电容的。
单稳态触发器中所涉及的电容，即是被测量的电容x C 。
当按下“开始”按钮时cx 开始充电，单稳态触发器的输出为“1”，单稳态触发器的输出信号输入到555定时器构成的多谐振荡器的是能端。
555定时器构成的多谐振荡器产生的信号的频率是1kHZ 固定不变的。
当单稳态触发器的输出为“1”时多谐振荡器开始振动74160开始计数。
当cx 充电冲到2/3Vcc 时单稳态触发器的输出为“0”，多谐振荡器停止工作，74160也停止计数。
通过改变单稳态触发器中与cx 串联的电阻的大小可以定量的确定被测电容的容值范围。
21 方案设计与分析 1.1 恒压充电法测量 1.2 恒流充电法测量 1.3 脉冲计数法测量 2 电路设计框图及功能描述 2.1 电路设计框图 2.2 电路设计功能描述 3 电路原理设计及参数计算 3.1 电路原理设计3.2 单元电路设计与参数计算 3.2.1 控制器电路 3.2.2 时钟脉冲发生器 3.2.3 计数和显示电路 4 单元电路仿真波形及调试4.1 多谐振荡器 4.2 单稳态触发器 4.2.1 稳定状态摘要 综述目录错误！未定义书签。
4.2.2暂稳态状态2 4.2.3自动回复状态4.3 电路原理图与仿真结果显示10 4.3.1 电路原理图104.3.2 仿真结果显示115 课程设计体会14 参考文献15摘要本设计是基于555 定时器，连接构成多谐振荡器以及单稳态触发器而测量电容的。
单稳态触发器中所涉及的电容，即是被测量的电容C x。
其脉冲输入信号是555定时器构成的多谐振荡器所产生。
信号的频率可以根据所选的电阻，电容的参数而调节。
这样便可以定量的确定被测电容的容值范围。
因为单稳态触发器的输出脉宽是根据电容C x 值的不同而不同的，所以脉宽即是对应的电容值，其精确度可以达到0.1%。
单稳态触发器输出的信号滤波，使最终输出电压V o 与被测量的电容值呈线性关系。
最后是输出电压的数字化，将V o输入到74160计数译码器中翻译成BCD码，输入到LED数码管中显示出来。
关键词：电容；555定时器；线性；计数译码器；LED数码管辽宁工程技术大学电子技术课程设计综述本设计主要运用数字电子技术基础，在通过对设计要求的分析后选择设计方案,此设计题目为了复习和巩固已学过的数电与模电理论知识和操作技能，掌握数电各种芯片的特性与作用，学会用仿真软件进行程序设计和电路分析。
学习和训练查阅各种技术资料，编制相关的专业技术文件的基本技能。
根据本次课程任务相关要求，本设计分为三部分，第一脉冲信号的产生，第二由测量电容构成单稳态触发器产生的脉宽，第三计数译码器与数码管的配合使用。
