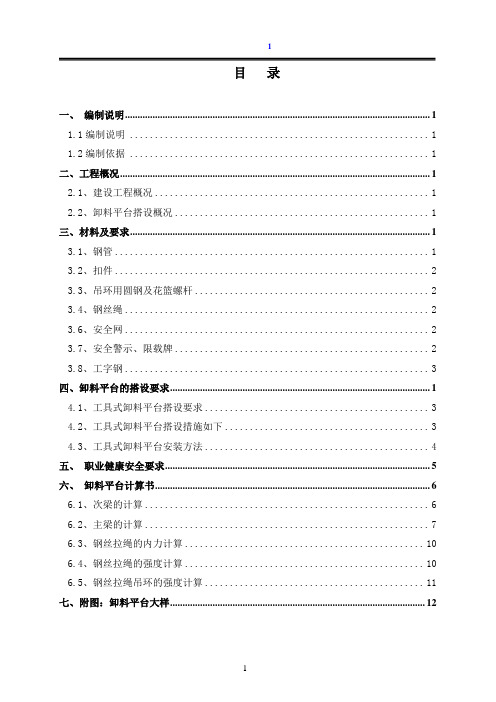

混凝土专项施工方案卸料平台计算书

1目录一、编制说明 (1)1.1编制说明 (1)1.2编制依据 (1)二、工程概况 (1)2.1、建设工程概况 (1)2.2、卸料平台搭设概况 (1)三、材料及要求 (1)3.1、钢管 (1)3.2、扣件 (2)3.3、吊环用圆钢及花篮螺杆 (2)3.4、钢丝绳 (2)3.6、安全网 (2)3.7、安全警示、限载牌 (2)3.8、工字钢 (3)四、卸料平台的搭设要求 (1)4.1、工具式卸料平台搭设要求 (3)4.2、工具式卸料平台搭设措施如下 (3)4.3、工具式卸料平台安装方法 (4)五、职业健康安全要求 (5)六、卸料平台计算书 (6)6.1、次梁的计算 (6)6.2、主梁的计算 (7)6.3、钢丝拉绳的内力计算 (10)6.4、钢丝拉绳的强度计算 (10)6.5、钢丝拉绳吊环的强度计算 (11)七、附图：卸料平台大样 (12)东源国际广场工程卸料平台施工方案一、编制说明及编制依据1.1编制说明为规范操作过程，确保施工安全，认真执行《公司安全施工标准化》，特编制此施工方案；各楼栋在卸料平台搭设施工前，要针对具体搭设情况作详细的操作技术交底。

1.2编制依据1）、公司设计的《东源国际广场工程施工图》。

2）、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001J84-2001，行业标准。

3）、《建筑施工手册》之扣件式钢管脚手架工程技术、安全管理和设计计算。

4）、依据《建筑施工安全检查标准》(JGJ59-99)。

二、工程概况2.1、建设工程概况XXX工程位于XXXX，由XX投资建设。

是一座集五星级酒店和高档住宅于一体的高层建筑，设计标高±0.000相当于绝对标高+0m，总建筑面积200000m2，地下1层，裙楼3层，塔楼10~12层，由1栋酒店和5栋高层洋房组成，建筑高度50~55m。

本工程地下室及酒店裙楼搭设落地式钢管脚手架，住宅裙楼及塔楼部分采用悬挑式钢管脚手架。

2.2、卸料平台搭设概况本工程卸料平台采用工具式卸料平台，酒店每层设置4个卸料平台，住宅楼每层设置2个卸料平台，按楼层错开布置。

卸料平台计算书一、计算参照资料《结构施工工程师手册》《施工结构计算与设计手册》《建筑结构荷载规范(GB50009-2001) 》二、卸料平台的构造见《卸料平台设置方案》中平台的选用及附图8～14卸料平台钢材采用Q235B型钢，焊接焊缝等级为二级，现场手工焊材选用E4303，桁架钢梁上吊环在钢梁加工厂焊接。

三、计算假定平台静荷载、板面活荷载均为均布荷载；为安全起见，板面荷载按单向板分析。

两根钢丝绳计算时仅取一根计算。

另一根作为安全储备。

平台荷载的传递路线为：板面面荷载→纵向次梁线性均布线荷载→横向次梁集中荷载→主梁集中荷载；梁间节点为铰接，既所有梁为简支梁。

荷载取值：静荷载系数1.2，活荷载系数1.4，风荷载按50年一遇取基本风压值,组合系数取0.6。

横次梁按等跨650mm计算。

四、卸料平台的验算卸料平台受力验算是方案中非常重要的步骤，它是控制卸料平台使用过程中安全的重要保证措施。

验算时通常取受力最大的主梁工字钢进行验算。

7.5吨卸料平台验算：1、荷载取值吊物动荷载：卸料平台最大载重荷载取7.5吨。

平台自重静荷载：平台自重G材料特性取值：根据《施工结构计算与设计手册》查表得18a 24.1 kg/m 22a 33.0kg/mG＝4.5×4×0.005×7.85+4.5×5×24.1+4×4×33.0+2×5.3×33.0＝17.03KN风荷载根据建筑结构荷载规范(GB50009-2001)取值Wk=ßgzµsµzW根据本工程卸料平台设置在上海地区400m高空处，查表取值：ßgz=1.51µs=2.0µz=3.12W=0.55 kN/m2Wk=1.51×2.0×3.12×0.55=5.2 kN/m2平台荷载1.2×17.03+1.4×75+0.6×3.36×4×4.5＝181.6 KNRa Rb qPa＝Pd＝12.31 kN kNPb＝ Pc＝24.62 kN查《施工结构计算与设计手册》P517页外伸梁的内力及挠度系数：考虑安全性，我们将内力放大，上述各集中荷载及均布荷载单独分析后进行最大内力进行叠加：（1）按受力模型A计算：Ra＝ql/2(1-a/l)2+[24.62×（2.5+1）+12.31×(4 -0.5)]÷4＝3.79×4×（1-0.5÷4）2÷2+32.32＝36.77kNRb＝ql/2(1+a/l)2+ [24.62×（1.5+3）+12.31×4.5]÷4＝53.69 kNMmax＝ql2(1-a2/l2)2÷8+ Pab/l+pa＝3.79×42÷8×（1-0.52÷42）2+24.62×（1.5×2.5+3×1）÷4+12.31×0.5＝55.05 kN.m（2）按受力模型B计算：Ra＝ql/2(1-a/l)2+[24.62×1.5+12.31×(3-1.5)]÷3＝3.79×3×（1-1.5÷3）2÷2+16.5＝19.89kNRb＝ql/2(1+a/l)2+ [24.62×（1.5+3）+12.31×4.5]÷3＝68.19kNMmax＝ql2(1-a2/l2)2+ Pab/l+pa＝3.79×32÷8×（1-1.52÷32）2+24.62×（1.5×1.5）÷3+12.31×1.5＝39.33 kN.m查P614页热轧普通工字钢截面特性表：22a工字钢 IX ＝3400cm4 WX＝ 309cm3（3）正应力计算：简化计算，仅考虑单向弯曲正应力（取弯距大值）：Mmax/rxWx＝55.05×103÷1.05÷（309×10-6）＝172.68N/mm2 <215N/mm2结构设计满足要求由于采用标准型材，则腹板剪应力不必计算。

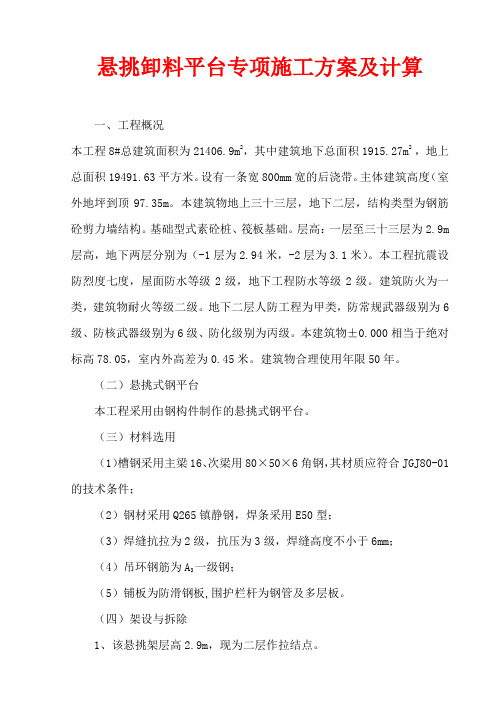

悬挑卸料平台专项施工方案及计算一、工程概况本工程8#总建筑面积为21406.9m2，其中建筑地下总面积1915.27m2 ，地上总面积19491.63平方米。

设有一条宽800mm宽的后浇带。

主体建筑高度（室外地坪到顶97.35m。

本建筑物地上三十三层，地下二层，结构类型为钢筋砼剪力墙结构。

基础型式素砼桩、筏板基础。

层高：一层至三十三层为2.9m 层高，地下两层分别为（-1层为2.94米，-2层为3.1米）。

本工程抗震设防烈度七度，屋面防水等级2级，地下工程防水等级2级。

建筑防火为一类，建筑物耐火等级二级。

地下二层人防工程为甲类，防常规武器级别为6级、防核武器级别为6级、防化级别为丙级。

本建筑物±0.000相当于绝对标高78.05，室内外高差为0.45米。

建筑物合理使用年限50年。

（二）悬挑式钢平台本工程采用由钢构件制作的悬挑式钢平台。

（三）材料选用（1）槽钢采用主梁16、次梁用80×50×6角钢，其材质应符合JGJ80-01的技术条件；（2）钢材采用Q265镇静钢，焊条采用E50型；（3）焊缝抗拉为2级，抗压为3级，焊缝高度不小于6mm；（4）吊环钢筋为A3一级钢；（5）铺板为防滑钢板,围护栏杆为钢管及多层板。

（四）架设与拆除2、本架以板梁为拉结端点；3、本架以塔吊为垂直、水平、固定的搭设工具和拆除工具，并应有传呼系统统一指挥。

4、搭设时程序a、在梁或柱内预埋φ20Ω型钢筋，预埋梁柱内钢筋必须与主筋焊接。

b、平台架由塔吊吊装就位，悬端部抬高挠度值。

c、拉力钢丝绳两端达到拉伸极限时，再固定两端，并用6只马蹄扣拧紧。

d、做好外端二根钢丝绳固定后，再用同样做法固定内端二根钢丝绳。

e、操作完毕抽查平整度是否翘角，必须保证同一水平面平整，外端悬挑根部应比内端适当抬高3～4cm。

f、应保持每天抽查一遍，是否有下坠和扣件松动，应及时处理。

g、对施工人员应技术交底，不准超过1.5吨限载。

gP g BR A图10 [10槽钢计算简图、P q计算书：卸料平台计算书卸料平台尺寸4米×3米，采用18a 槽钢作悬挑件，悬挑端采用钢丝绳拉结，锚固端采用16号普通螺栓固定于结构楼板上，横向布置五根10槽钢与悬挑件焊接固定，卸料平台板采用5厘米以上的木脚手板铺设，并设防滑条，临边设1.2米护栏和30厘米设踢脚杆，四周采用密目式安全网封闭。

卸料平台限载2吨，卸料时未考虑冲击荷载。

10槽钢截面特性：h=100,b=48,d=5.3,t=8.5,A=12.7cm2,M=10kg/m,Ix=198cm4,Wx=39.7cm3 ix=3.95cm,iy=1.41cm木脚手板自重：0.35kN /m2；施工荷载：3.0kN/m2 传力结构：施工荷载→平板→纵向8×6方木→横向[10槽钢→[18a 槽钢 荷载计算：方木自重:gk=7.0kN/m38×6方木线荷载: gk1=0.034kN/m 5cm 木板自重:gk2=0.35kN/m2， 则木板荷载：gk2=0.175kN/m [10槽钢自重:gk3=0.10kN/m 施工活荷载:q=2.0kN/m2 线荷载:q=1.0kN/m AB 槽钢内力计算作用在[10槽钢上的集中荷载:Pgk=1.2×（0.034×1+0.175×1）=0.251kN Pqk=1.4×（1.0×1.0）=1.4kNMmax =3（Pqk+Pgk ）L/4+1.2gk3L2/8=3.850kN ·m RA=RB=4.277kN;φb=570bt/L0h ·235/fy=【570×48×8.5/(3000×100)】×【235/235】=0.775 取折减后φb ′=1.07-0.282/φb =0.706σ＝M/φb ′W=3.850×106/(0.706×39.7×103)=137.4N/mm2＜【f 】＝215N/mm2 HI 槽钢计算Pgk=1.2×（0.034×0.5+0.175×0.5+0.0384×0.5×3+0.0384×1.2+0.0132×3+0.005×0.5×1.2）=0.301kN Pqk=1.4×（1.0×0.5）=0.7kNMmax =3（Pqk+Pgk ）L/4+1.2gk3L2/8=2.387kN ·m图12 卸料平台计算简图RH=RI=2.653kN; 主梁[18a 槽钢计算将悬挑梁简化为简支梁，见右图： 型钢自重gk4=0.202kN/mMgk= RAL/2+1.2gk4L2/8=9.039kN ·m RC 、G ＝9.473kNφb=570bt/L0h ·235/fy=【570×68×10.5/(4000×180)】×【235/235】=0.565 σ＝M/φbW=9.039×106/(0.565×141×103)=113.5N/mm2＜【f 】＝215N/mm2 钢丝索计算：tan β=4000/2900 β＝54.058° T2＝RC/cos β=9.473/0.587=16.139kN 安全系数计算钢丝绳法定安全系数【K 】=10， Fg=【K 】×T ＝161.39kN则选用φ19.5 6×37+1－155钢丝绳， 破断力Fg=218.50kN,破断力换算系数取α＝0.82，则161.39kN ＜209.5×0.82＝φ20预埋钢吊环计算σ＝T2/2A ＝16.139×103/2×π×202/4 ＝25.69 N/mm2＜【f 】＝215N/mm2吊环强度符合要求卸料平台1-1剖面图1卸料平台平面图。

一.简图：二、铺板计算：采用δ＝4cm木板或钢脚手板。

计算从略。

三、横次梁计算L1：1.荷载：铺板自重 40×1＝40kg/mL1自重[12 12.4kg/m均布活荷 50×1＝50kg/mΣq1＝102.6kg/m设堆模板高1.2m，24层，宽1.2m则：活载q2＝35×24＝840kg/m2.内力：R恒＝102.6×1.25＝128.25kgR活＝840×0.6＝504kgΣR＝128.25+504＝632.25kgMmax＝632.5×1.25－0.5×102.6×1.25²－0.5×840×0.6²＝790.32－80.16－151.2＝559kg·m3.强度验算：[12.6 Wx＝61.7cm³б＝M/W＝559×10²/61.7＝906kg/cm²<〔б〕＝1700kg/cm²（可）4.稳定验算：φb＝570bt/L1h×235/f yb＝5.3cm t＝0.9cm h＝12.6cm L1＝250cm f y＝235φb＝570×5.3×0.9/250×12.6＝0.863>0.6 则φb /＝0.72则：б＝M X/φb/Wx＝559×100/0.72×61.7＝1258kg/cm²<〔б〕（可）四.主梁L2计算：1.荷载：非移动荷载qq=铺板 40×1.25＝50kg/m均布活载 50×1.25＝62.5kg/m[12自重 12.6×1.25＝15.75kg/m栏杆重 50kg/mL2 25kg/mΣq＝203kg/mg＝[12自重 12.6×1.25＝15.75kg栏杆重 50×1.25＝62.5kgΣg＝78.25kg可移动性堆载：总堆载额定为1500kg，具体计算杆件截面时取其最不利位置加载。

一、编制说明本项目工程为了确保安全施工，便于各楼层卸料操作，特别设臵安全卸料平台，该工程的卸料平台与外墙脚手架分开搭设，采用槽钢作为主要受力构件，钢丝绳与主体结构固定斜拉，该方案搭设、拆除方便、受力明确。

二、材料选用两侧边采用18a#槽钢为主要钢梁、中间与两边18a#槽钢连接采用10 a#槽钢，卸料平台斜拉采用4根φ12钢丝绳、结构楼面上采用φ18钢筋预、24个绳扣、φ48×3.5钢管、竹脚手板、18a#φ圆钢。

三、设计说明1.卸料平台与外脚手架分开搭设。

2.本设计计算有关取值：每个卸料平台所承担的施工荷载为2.0t（除自重），从外脚手架外立杆边挑出3.0m，宽2.1m，从外脚手架的立杆穿进至结构板内固定。

斜拉钢丝绳一端挂于距斜料平台端部1.0m的位臵，另一端固定于上层框架边梁上。

在两槽钢之间铺设3.0m长的φ48，间距250mm，每隔二根与两边的槽钢焊接，其上铺设竹架板，具体见下图3. 所有材料必须合格。

如选用旧材料必须经过严格检查，如有缺陷必须经技术人员确认后方可使用。

四、 荷载计算 1.卸料平台自重：12号槽钢封闭式护栏ф48钢管，与横向钢管采用扣接。

ф48钢管，与横向钢管采用梅花点扣接，隔一扣一。

ф48钢管，间距0.25米，与槽钢隔二焊一。

ф48钢管，间距1.5米，与槽钢焊接满铺竹脚手板卸料平台1-1断面卸料平台搭设剖面图槽钢端部ф48钢管限位栓建筑外脚手架模板、钢管护栏纵向满铺竹架板ф48钢管，间距250mmф12钢丝绳ф20钢筋锚环18a槽钢1.1每根槽钢自重： 121.23N/m1.2钢管自重：钢管传至槽钢上的线荷载：1.5х38.4/0.25=231N/m1.3竹串片脚手板：每块竹串片脚手板实际重量最多不大于200N，大约0.75m2，则每平方约250N/m2钢管和竹串片脚手板的长度为3m，则将卸料平台总的自重分配到两根槽钢上的荷载为：=1.2х（121.23+231）+1.2х1.5х250=873N/mq自2.施工荷载：按照每个卸料平台承受2.0t施工荷载，建筑物外脚手架以外的卸料平台尺寸为2.7×2.2m，考虑到实际的受力情况，将实际的受力面扩大为2.7×3.0m则：=1.4х20000/（2.7х3）=3457N/m2q施将其平均分配到两根槽钢上，为简化计算和偏于安全，考虑该荷载沿槽钢通长作用，则槽钢上产生的线荷载为：=3457х1.35=4667kN/mq施五、在自重作用下的强度验算1.受力计算：在只承受自重荷载作用时，槽钢上未采取斜拉钢丝绳，考虑一端搁臵在建筑物的框架边梁上，另一端暂时搁臵在建筑物外脚手架的外大横杆上，将其视为作用在外脚手架上的荷载，所以此处不对外脚手架进行验算，其受力简图如下：RA=q（L2-a2）/（2L）=873х（2.42-2.22）/（2х2.4）=167NRB=q（L+a）2/（2L）=873х（2.4+2.2）2/（2х2.4）=3849NMmax=qa2/2=873х2.22/2=2113N.m2.强度验算：WX=62137mm3；A=15690mm2。

卸料平台计算书一．基本参数1．卸料平台由地面开始搭设，均采用φ48×3.0钢管搭设。

搭设高度为6m 。

2．卸料平台尺寸：（1） 卸料平台长4m 、宽3m ，设3排立杆，立杆纵距2m 、横距1.5m 。

（2） 水平杆的步距均为1.8m 。

卸料平台的内排立杆均离开外脚手架外排立杆0.2m 。

3．支承平台面板的水平杆间距＠30cm 。

4．地面粗糙度为B 类。

5．高度为22m 的风压高度变化系数u z ＝1.284。

6．卸料平台架体为敞开式，挡风系数φ＝0.0867．钢管截面特性：截面积A ＝4.89cm 2、惯性矩I ＝12.19cm 4、截面模量W ＝5.08cm 3、回转半径i ＝1.58cm 、自重q =0.0384 kN/m 。

二．荷载值根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2001（2002年版）：1． 平台结构自重，每米立杆承受的结构自重标准值：g k ＝0.1405 kN/m 。

2． 脚手板自重标准值为0.35kN/m 2，栏杆挡脚板自重标准值为0.14 kN/m 。

3． 平台活载标准值：2.5 kN/m 2 。

三．卸料平台计算1．纵向水平杆受弯构件的强度和连接扣件的抗滑承载力计算⑴ 抗弯强度计算恒载合计：q G =0.35×0.3+0.0384＝0.143kN/m活载：q Q ＝2.5×0.3＝0.75kN/m∑+=Q K G K M M M 4.12.1228.175.0814.18.1143.0812.1⨯⨯⨯+⨯⨯⨯=＝0.495kN.m 式中：M GK ——脚手板自重标准值产生的弯矩；M QK ——活荷载标准值产生的弯矩。

361008.510495.0⨯⨯==W M σ ＝97.4 N/mm 2＜f ＝205 N/mm 2 ，满足要求。

⑵ 挠度计算mm 96.21019.121006.21002000)75.0143.0(521.0100521.04544max =⨯⨯⨯⨯⨯+⨯==EI ql f 容许挠度[ f ] = l /150 = 2000/150 = 13.3 mm 或10 mm > f max ，满足要求。

卸料平台施工方案一、设计依据及适用范围：1、《施工电梯、井字架卸料平台及防护门搭设》；2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）；3、《建筑施工安全检查标准》（JGJ59-99）；4、《建筑施工脚手架实用手册》；5、搭设高度及施工荷载规定如下：本工程井字卸料平台架体总高度为：65米，搭设卸荷拉杆分二次卸荷分别在五层和十层处，施工总荷载不得大于6KN。

二、技术要求1、卸料平台采用双排钢管落地脚手架形式，搭设高度65米；2、卸料平台基础地面承载力应达到60KN/㎡，架体下应至少浇筑200厚C15基础，当承载不满足时应采用必要措施进行加固；3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm；4、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20-30mm；5、卸料平台在架体两侧及正面外侧两立柱之间应按标准设置扶手、中栏杆及挡脚板（高度分别为1200、600、和180）；6、卸料平台必须独立搭设。

7、除满足以上要求外，卸料平台架还应符合国家现行有关标准、规范的规定。

三、搭设材料要求1、卸料平台架、连墙杆及预埋插管等均应采用φ48×3.5的钢管，并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合标准《碳结构钢》（GB/T700）中的Q-235-A级钢的规定。

2、本卸料平台架应用可锻铸铁制作的扣件，其材质应符合国家规范《落地式钢管脚手架用扣件》（GB15831）的规定。

3、卸料平台的脚手板应符合JGJ130中的材质要求。

4.模板支架搭设高度为65.0米，搭设尺寸为：立杆的纵距 b=1.20米，立杆的横距 l=0.60米，立杆的步距 h=1.50米。

图落地平台支撑架立面简图图落地平台支撑架立杆稳定性荷载计算单元采用的钢管类型为48×3.5。

悬挑卸料平台计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003(平台宽度)2.00m选择6×。

一、次梁的计算次梁选择16号工字钢，间距1.30m，其截面特性为面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1 = 0.30×1.30=0.39kN/m(2)最大容许均布荷载为2.00kN/m2；Q2 = 2.00×1.30=2.60kN/m(3)型钢自重荷载 Q3=0.20kN/m经计算得到:q = 1.2×(Q1+Q3)+1.4×Q2 = 1.2×(0.39+0.20)+1.4×2.60 = 4.35kN/m经计算得到，集中荷载计算值 P = 1.4×2.00=2.80kN2.内力计算3.其中γx[f]4.其中φb附录得到：φb=2.00由于φb0.918卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。

主梁选择16号工字钢，其截面特性为面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm1.荷载计算(1)栏杆自重标准值：标准值为0.16kN/mQ1 = 0.16kN/m(2)型钢自重荷载 Q2=0.20kN/m经计算得到，静荷载计算值:q = 1.2×(Q1+Q2) = 1.2×(0.16+0.20) = 0.43kN/m经计算得到，各次梁集中荷载取次梁支座力，分别为P1=((1.2×0.30+1.4×2.00)×0.65×2.00/2+1.2×0.20×2.00/2)=2.30kNP2=((1.2×0.30+1.4×2.00)×1.30×2.00/2+1.2×0.20×2.00/2)=4.35kNP3=((1.2×0.30+1.4×2.00)×1.30×2.00/2+1.2×0.20×2.00/2)+2.80/2=5.75kNP4=((1.2×0.30+1.4×2.00)×1.30×2.00/2+1.2×0.20×2.00/2)=4.35kNP52.3.其中γx[f]4.整体稳定性计算[主次梁焊接成整体时此部分可以不计算]其中φb——均匀弯曲的受弯构件整体稳定系数，查《钢结构设计规范》附录得到：φb=0.95由于φb大于0.6，按照《钢结构设计规范》(GB50017-2011)附录其值用φb'查表得到其值为0.759 经过计算得到强度σ=4.95×106/(0.759×141000.00)=46.27N/mm2；主梁的稳定性计算σ < [f],满足要求!三、钢丝拉绳的内力计算:水平钢梁的轴力R AH和拉钢绳的轴力R Ui按照下面计算其中R Ui cosθi为钢绳的拉力对水平杆产生的轴压力。

卸料平台设计书1 卸料平台的编制依据1.1建筑施工高处作业安全技术规范（ JGJ80－91）；1.2城建集团《施工现场管理工作实施细则》；1.3结构安装工程施工操作规范（ YSJ404—89）。

2设计思路本平台为悬挑式钢平台，应用于本工程结构施工中5-9层的材料周转倒运,位于11-12轴/G轴中间。

平台是以槽钢为主次梁焊成6000×2700的框架，其上铺5cm厚的木脚手板，用Φ48的钢管与槽钢焊牢作防护栏，防护栏`周围满布密目安全网。

平台上焊4根Φ20的吊环作为起吊点，平台搁支在混凝土楼板上，用Φ20钢筋埋于结构层上，同主梁16槽钢连接，以固定平台位置，防止平台移位；平台用 4根直径19.5的钢丝绳与结构拉接。

悬臂部分4500mm，伸进楼板部分1500mm。

3施工准备3.1材料准备： 16＃槽钢、10＃槽钢、5mm厚木板、Φ48×3.5mm钢管、密目安全网、Φ19.5钢丝绳、配套螺栓等。

具体材料详见下表（2）人员准备：电焊工2名、架子工4名、信号工1名必须是专业人员，并且持证上岗。

4施工操作4.1卸料平台的加工制作卸料平台严格按照设计图纸加工制作。

要求主次梁之间的焊接均为满焊后刷防锈漆两遍，Φ48╳3.5mm间距1100mm、高l.5m的防护栏杆与槽钢焊牢，槽钢外侧面及防护栏均刷红白相间的油漆标识，防护栏周围满布密目安全网。

4.2卸料平台的吊装卸料平台加工制作完毕，检查焊件、构件符合设计要求后起吊安装，安装就位后经静载实验、验收合格后方可使用。

吊装时，先挂好四角的吊钩，吊钩的四根牵引绳应等长，保证卸料平台在起吊过程中平稳，吊装至所确定的楼层卸料平台位置处。

将平台保险杠及千斤顶固定在外檐梁板上，再将平台斜拉直径19.5的钢丝绳同结构固定，紧固螺母及钢丝绳卡子，完毕后方可松开塔吊吊钩。

卸料平台安装完毕并经验收合格后方可使用，卸料平台限重牌应挂在该平台附近明显位置，本卸料平台限重均为1.5t。
