井下接地极管理规定

井下接地极装设的规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。

二、具体规定：1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。

2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。

3、下列地点应装设局部接地极：1）采区变电所（包括移动变电站和移动变压器）。

2）装有电气设备的硐室和单独装设的高压电气设备。

3）低压配电点或装有3台以上电气设备的地点。

4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

5）连接高压动力电缆的金属连接装置。

4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上应至少钻20个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的两根钢管制成，每根管上钻10个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。

2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。

对于移动式电气设备，应用橡套电缆的接地线芯进行连接，并要求每一移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1欧。

井下接地保护管理制度
是指为了确保井下作业过程中的安全和保护工作人员免受电击风险，企业建立和执行的一系列规定和措施。

以下是井下接地保护管理制度的主要内容：
1. 目的和适用范围：明确井下接地保护管理制度的目的和适用范围，例如适用于所有进行井下作业的工作人员。

2. 岗位责任：明确各岗位在井下接地保护工作中的责任和义务，包括负责实施和检查接地系统的有效性。

3. 接地系统：规定井下接地系统的设计、选材、施工和维护要求，确保接地系统符合国家标准和相关法律法规的要求。

4. 检测与测试：规定井下接地系统必须定期进行检测和测试，确保接地系统的可用性和稳定性，并制定相应的检测和测试程序。

5. 风险评估：要求对井下作业场所的电安全风险进行评估，确定所需的接地保护措施，并记录评估结果和相应的措施。

6. 培训与教育：规定必须对相关人员进行井下接地保护知识和操作技能的培训和教育，确保其具备足够的安全意识和应急处理能力。

7. 事故处理：规定在发生井下接地保护事故时的处理流程和责任分工，包括救援和事故调查等工作。

8. 监督与检查：规定对井下接地保护工作进行定期监督和检查，并记录检查结果和整改情况。

9. 管理评审：规定对井下接地保护管理制度进行定期评审，及时修订和完善。

通过建立和执行井下接地保护管理制度，可以有效地预防和减少井下作业中的电击事故，保障井下工作人员的安全。

企业应严格按照制度要求履行相关职责，并定期开展培训和宣传工作，提高工作人员的安全意识和应急处理能力。

煤矿井下接地装置管理规范煤矿井下接地装置管理规范一、适用范围本标准适用于煤矿井下所有接地装臵。

二、依据文件《煤矿安全规程》(2009)《煤矿井下保护接地装臵的安装、检查、测定工作细则》(1998)《煤矿井下低压检漏保护装臵的安装、运行、检查、测定工作细则》(1998)三、总则1、保护接地：是为了避免由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，造成人身触电事故的发生。

辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。

2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线(电缆接地芯线)与接地网可靠连接。

具有检漏保护且具有漏电试验功能的低压开关，必须设臵辅助接地系统。

3、所有必须接地的设备和局部接地装臵，均要与总接地网连接(检漏装臵用的辅助接地系统除外)。

4、下列地点必须装设局部接地极：4.1每个采区变电所(包括移动变电站和干式变压器);4.2每个装有电气设备的硐室和单独装设的高压电气设备;4.3每个低压配电点;4.4连接动力电缆的每个接线盒以及高压电缆连接装臵;4.5架空线分区开关、架空线自动停送电开关等。

5、移动电气设备(除供配电的专用设备)及电压等级为36V及以下安全电压或127V的照明灯、红灯、镇流器、按钮及1140V、660V低压橡套电缆的接线盒等电气设备，必须通过电缆的接地线芯线与接地网络连成一体，实现接地保护，此时可不另设局部接地极。

6、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连;禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。

7、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。

8、从任意一个局部接地装臵和辅助接地装臵处，所测得的接地网的接地电阻值均不得超过2Ω。

井下电气设备接地装置管理规范一、适用范围本标准适用井下所有接地装置。

二、依据文件《煤矿安全规程》《煤矿井下保护接地装置的安装、检查、测定工作细则》《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》三、总则1、术语和定义：保护接地：把电气设备的金属外壳经导电体和大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人体的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为了防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。

主接地极：设置在井底主、副水仓或集水井内的接地极。

局部接地极：为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极。

辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。

总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。

总接地网的接地电阻：所有主接地极、局部接地极的对地电阻和总接地网接地线电阻的总和。

2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。

具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。

3、所有必须接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。

4、下列地点必须装设局部接地极：4.1 井下所有变电所（包括移动变压器和干式变压器）；4.2 每个装有电气设备的硐室和单独装设的高压电气设备；4.3 每个低压配电点（包含有馈电开关）或装有3台以上电气设备的地点；4.4 连接高压电缆的每个接线盒或高压电缆连接装置；5、所有电气设备的接地芯线，必须与设备壳体的接地点可靠连接，与接地网络连成一体，实现接地保护；橡套电缆的接地芯线，除用作监测接地回路外，不得兼作他用。

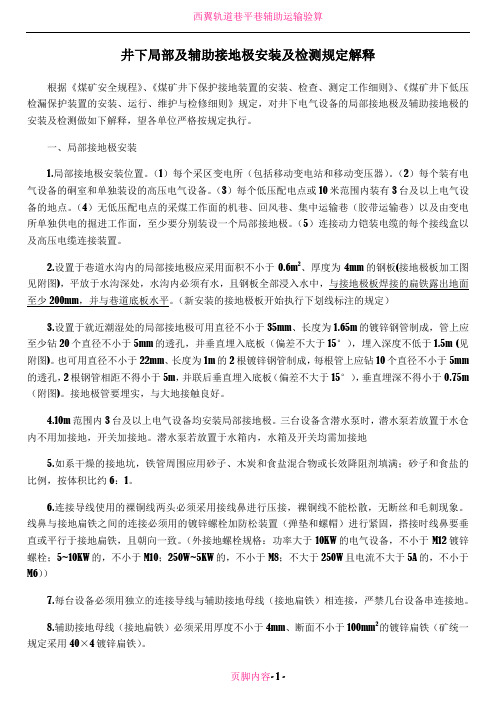

井下局部及辅助接地极安装及检测规定解释根据煤矿安全规程、煤矿井下保护接地装置的安装、检查、测定工作细则、煤矿井下低压检漏保护装置的安装、运行、维护与检修细则规定,对井下电气设备的局部接地极及辅助接地极的安装及检测做如下解释,望各单位严格按规定执行;一、局部接地极安装1.局部接地极安装位置;1每个采区变电所包括移动变电站和移动变压器;2每个装有电气设备的硐室和单独装设的高压电气设备;3每个低压配电点或10米范围内装有3台及以上电气设备的地点;4无低压配电点的采煤工作面的机巷、回风巷、集中运输巷胶带运输巷以及由变电所单独供电的掘进工作面,至少要分别装设一个局部接地极;5连接动力铠装电缆的每个接线盒以及高压电缆连接装置;2.设置于巷道水沟内的局部接地极应采用面积不小于0.6m2、厚度为4mm的钢板接地极板加工图见附图,平放于水沟深处,水沟内必须有水,且钢板全部浸入水中,与接地极板焊接的扁铁露出地面至少200mm,并与巷道底板水平;新安装的接地极板开始执行下划线标注的规定3.设置于就近潮湿处的局部接地极可用直径不小于35mm、长度为1.65m的镀锌钢管制成,管上应至少钻20个直径不小于5mm的透孔,并垂直埋入底板偏差不大于15°,埋入深度不低于1.5m 见附图;也可用直径不小于22mm、长度为1m 的2根镀锌钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,并联后垂直埋入底板偏差不大于15°,垂直埋深不得小于0.75m 附图;接地极管要埋实,与大地接触良好;4.10m范围内3台及以上电气设备均安装局部接地极;三台设备含潜水泵时,潜水泵若放置于水仓内不用加接地,开关加接地;潜水泵若放置于水箱内,水箱及开关均需加接地5.如系干燥的接地坑,铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例,按体积比约6：1;6.连接导线使用的裸铜线两头必须采用接线鼻进行压接,裸铜线不能松散,无断丝和毛刺现象;线鼻与接地扁铁之间的连接必须用的镀锌螺栓加防松装置弹垫和螺帽进行紧固,搭接时线鼻要垂直或平行于接地扁铁,且朝向一致;外接地螺栓规格：功率大于10KW的电气设备,不小于M12镀锌螺栓；5~10KW的,不小于M10；250W~5KW的,不小于M8；不大于250W且电流不大于5A的,不小于M67.每台设备必须用独立的连接导线与辅助接地母线接地扁铁相连接,严禁几台设备串连接地;8.辅助接地母线接地扁铁必须采用厚度不小于4mm、断面不小于100mm2的镀锌扁铁矿统一规定采用40×4镀锌扁铁;9.设备与辅助接地母线接地扁铁间的连接导线应采用截面为不小于25mm2的裸铜线矿统一规定为35mm2或40×4镀锌扁铁;扁铁与扁铁的搭接时,必须用两条螺栓联接,两孔距离为100mm;二、辅助接地极安装1.辅助接地极的安装范围：馈电开关、照明信号综合保护装置、煤电钻综合装置、移动变电站等电气设备;2.辅助接地线采用断面3×4+1×4mm2或16mm2橡套电缆敷设,辅助接地极埋设在距局部接地极大于5m的潮湿处;3.设置在水沟中的辅助接地极板和设置在其他潮湿地点的辅助接地极管,按局部接地极安装标准执行;接地极管要埋实,与大地接触良好;4. 有辅助接地线的设备辅助接地线均压接在一起,接至辅助接地极照明综保、煤电钻综保与馈电开关辅助接地线分开敷设的亦可,但接地极规格及距离必须符合规定;每台设备必须用独立的辅助接地线与辅助接地母线相连接,严禁几台设备串连接地;三、接地电阻值规定：接地电阻值接地网上任一保护接地点的接地电阻值不得超过2Ω;每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值,不得超过1Ω;四、接地装置的检测：1每年至少要对主接地极和局部接地极详细检查一次;主接地极和浸在水沟中的局部接地极应提出水面检查,如发现接触不良或严重锈蚀等缺陷,立即处理或更换,并测其接地电阻值;主、副水仓中的主接地极不得同时提出检查,必须保证一个工作;2井下局部及辅助接地极接地电阻的测定,每季度一次季度25日前将测试报告报机电科；新安装的接地装置,在投入运行前,应测其接地电阻值,并必须将测定数据记入记录表内;五、本规定与煤矿安全规程、煤矿井下供电三大保护细则相抵触的执行规程及细则,未尽事宜按照规程及细则要求执行;单根管状局部接地极加工图注：1、安装时埋深不低于1500毫米； 2、钢管及扁铁采用镀锌材料；3、扁铁与钢管焊接采用连续全焊接。

井下局部及辅助接地极安装及检测规定解释根据《煤矿安全规程》、《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》规定，对井下电气设备的局部接地极及辅助接地极的安装及检测做如下解释，望各单位严格按规定执行。

一、局部接地极安装1.局部接地极安装位置。

（1）每个采区变电所（包括移动变电站和移动变压器）。

（2）每个装有电气设备的硐室和单独装设的高压电气设备。

（3）每个低压配电点或10米范围内装有3台及以上电气设备的地点。

（4）无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

（5）连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

2.设置于巷道水沟内的局部接地极应采用面积不小于0.6m2、厚度为4mm的钢板(接地极板加工图见附图)，平放于水沟深处，水沟内必须有水，且钢板全部浸入水中，与接地极板焊接的扁铁露出地面至少200mm，并与巷道底板水平。

（新安装的接地极板开始执行下划线标注的规定）3.设置于就近潮湿处的局部接地极可用直径不小于35mm、长度为1.65m的镀锌钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直埋入底板（偏差不大于15°），埋入深度不低于1.5m (见附图)。

也可用直径不小于22mm、长度为1m的2根镀锌钢管制成，每根管上应钻10个直径不小于5mm 的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板（偏差不大于15°），垂直埋深不得小于0.75m （附图)。

接地极管要埋实，与大地接触良好。

4.10m范围内3台及以上电气设备均安装局部接地极。

三台设备含潜水泵时，潜水泵若放置于水仓内不用加接地，开关加接地。

潜水泵若放置于水箱内，水箱及开关均需加接地5.如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6：1。

井下电气设备保护接地规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（钢丝）、铅皮（屏蔽护套）等必须有保护接地。

二、任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

三、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

四、下列地点应当装设局部接地极:（一）采区变电所（包括移动变电站和移动变压器）。

（二）装有电气设备的硐室和单独装设的高压电气设备。

（三）低压配电点或者装有3台以上电气设备的地点。

（四）无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面（至少分别设置1个局部接地极）。

（五）连接高压动力电缆的金属连接装置。

(六）单独安装的馈电开关、各类型组合开关和双风机双电源风电闭锁瓦斯电闭锁组合开关。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6m2、厚度不小于3mm 的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

五、连接主接地极母线，应当采用截面不小于50mm2的铜线，或者截面不小于100mm2的耐腐蚀铁线，或者厚度不小于4mm、截面不小于100mm2的耐腐蚀扁钢。

井下接地极装设的规定一、电压在36V 以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。

二、具体规定：1 、主接地极应在主、副水仓中各埋设1 块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。

2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。

3、下列地点应装设局部接地极：1）采区变电所（包括移动变电站和移动变压器）。

2）装有电气设备的硐室和单独装设的高压电气设备。

3）低压配电点或装有3 台以上电气设备的地点。

4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1 个局部接地极。

5）连接高压动力电缆的金属连接装置。

4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m 2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m 的钢管制成，管上应至少钻20 个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的两根钢管制成，每根管上钻10 个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。

2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。

对于移动式电气设备，应用橡套电缆的接地线芯进行连接，并要求每一移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1 欧。

煤矿井下接地极的标准
一、局部接地极
煤矿安全规程第四百八十五条规定局部接地极有三种标准做法:
①设置在水沟中的局部接地极应用面积不小于、厚度不小于3mm的钢板或具有同等有效面积的钢管制成,并应平放于水沟深处;
②设置在其他地点的局部接地极,可用直径不小于35mm、长度不小于的钢管制成,管上应至少钻20个直径不小于5mm的透孔,并垂直全部埋入底板；
③也可用直径不小于22mm、长度为1m的2根钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,并联后垂直埋入底板,垂直埋深不得小于;
二、辅助接地极
煤矿井下低压检漏保护细则
第11条
2、供检漏保护装置作检验用的辅助接地线,应用芯线总断面不小于10mm2的像套电缆;检漏保护装置的辅助接地极应单独设置,规格要求与局部接地极相同,并距局部接地极的直线距离不小于5m;
三、煤岩电钻、照明信号综合保护装置的辅助接地极
煤矿井下低压检漏保护细则
第11条
2、煤岩电钻、照明信号综合保护装置的辅助接地极,可采用直径不小于22mm、长度不小于500mm的钢管进行埋设;。

矿井用电保护接地（一）３６Ｖ以上的和由于绝缘损坏可能带有危险电压的电气设备金属外壳、构架等，必须设保护接地装置。

（二）所有电气设备的接地线（包括电缆的铠装、铅包、接地芯线）和局部接地装置，应与主接地极连接。

在多水平（中段）矿井中，各主接地极之间应相互连接。

（三）井下接地极的设置应符合下列规定：一、井下主接地极不应少于２块，并应分别置于主、副水仓中；二、当下井电缆在钻孔中敷设时，主接地极板可埋设在地面或设在井底水仓中；加固钻孔的金属套管可作为主接地极板中的一个极板；三、当由地面经风井分区供电或没有主排水水仓可利用时，主接地极应设置在井底水窝或专门开凿的充水井内，不得将两块主接地极置于一个水窝（水井）内。

宜单独形成一分区接地网，其接地电阻值不得大于２Ω；四、局部接地极可设置在排水沟、积水坑或其它适当地点。

（四）局部接地装置的设置地点应符合下列规定：一、装有电气设备的硐室；二、单独装设的高压电气设备；三、低压配电点；四、连接电力电缆的接线盒；五、接触电压大于４０Ｖ的任何地点。

（五）布置接地装置时，应降低接触电压及跨步电压。

接地母线和电力设备金属外壳上的接触电压，不应大于４０Ｖ。

（六）当任一主接地极断开时，接地网上任一点测得的总接地电阻值不应大于２Ω。

每一移动式和手持式电力设备同接地网之间的保护接地电缆芯线或与芯线相应的接地导线的电阻值，不得大于１Ω。

（七）矿用电缆配电的移动式电气设备及照明灯具的金属外壳，必须采用配电电缆的接地芯线与接地网相连。

（八）井下接地极应符合下列规定：一、主接地极应采用镀锌钢板，其面积不应小于０．７５ｍ２，厚度不应小于５ｍｍ。

二、板式局部接地极应采用镀锌钢板，其面积不应小于０．６ｍ２，厚度不应小于３ｍｍ。

三、管式局部接地极，应采用镀锌钢管，其直径不应小于３５ｍｍ，厚度不应小于３．５ｍｍ，长度不应小于１．５ｍ。

垂直埋入地下，埋深不应小于１．４ｍ；管上至少钻２０个孔，孔的直径不应小于５ｍｍ。
