某款SUV汽车横向稳定杆结构分析与性能优化研究某款SUV汽车横向稳定杆结构分析与性能优化研究引言汽车行驶过程中，横向稳定性对于驾驶安全和舒适性起着至关重要的作用。

在某款SUV汽车上，横向稳定杆被广泛应用，以提升车辆的操控性能。

本文将对该SUV汽车的横向稳定杆结构进行分析，并提出相应的性能优化方法。

1.横向稳定杆工作原理横向稳定杆位于汽车底盘的前后悬架上，通过连接左右悬架部件，起到平衡车身横向倾斜的作用。

当车辆行驶过弯或踩刹车时，车身会产生一定的横向加速度，横向稳定杆的作用是通过阻碍左右悬挂的相对位移，减小车身倾斜，提高操控稳定性。

2.横向稳定杆结构分析2.1 横向稳定杆位置在该SUV汽车上，横向稳定杆的位置位于前后悬挂系统的连接点处，通过连接悬挂臂等部件，使其平行于车轴并保持一定间距。

2.2 横向稳定杆材料横向稳定杆通常采用高强度合金材料制造，如铝合金。

此类材料具有优异的强度和刚度，可以在保证轻量化的同时提供足够的刚性。

2.3 横向稳定杆形状横向稳定杆的形状通常为圆柱形或椭圆形，这种形状不仅能够提供足够的刚度，还能够降低对车辆空气动力学性能的影响。

3.横向稳定杆性能优化研究3.1 材料优化为提高横向稳定杆的刚性和强度，可以选择更高强度的材料或增加杆的截面尺寸。

此外，通过材料表面处理和热处理等工艺手段，还可提升材料的耐疲劳性和耐腐蚀性。

3.2 结构优化横向稳定杆的结构优化包括两个方面，即增加连接点的刚性和减小杆的重量。

可采取以下措施：增加连接点的连接面积，提高连接点的刚性；在连接点处增加钢板或增加连接栓的截面尺寸，提高连接点的强度；通过优化杆的形状和结构，减小杆的自重。

3.3 运动学仿真优化通过运动学仿真软件对横向稳定杆进行仿真分析，可以获得各种工况下横向稳定杆的受力情况和变形情况。

根据仿真结果，可以进一步优化横向稳定杆的结构和参数，使其具有更好的横向稳定性。

结论某款SUV汽车的横向稳定杆结构对于车辆的操控性能起着重要的作用。

悬架横向稳定杆的工作原理是当两侧悬架变形不等而车身对于路面横向倾斜时，车架的一侧移近弹簧支座，稳定杆的该侧末端就相对于车架向上移，而车架的另一侧远离弹簧支座，相应的稳定杆的末端则相对于车架向下移，然而在车身和车架倾斜时，横向稳定杆的中部对于车架并无相对运动。

横向稳定杆又称防倾杆、平衡杆，是汽车悬架中的一种辅助弹性元件，是用弹簧钢制成的扭杆弹簧，形状呈U形，横置在汽车的前端和后端。

横向稳定杆的作用是防止车身在转弯时发生过大的横向侧倾，减少汽车横向侧倾程度和改善平顺性。

汽车横向稳定杆(Stabilizer Bar or T orsion Bar) 生产工艺简介现代轿车为了追求舒适性，悬架都很软，即固有频率很低，为提高悬架的侧倾角刚度，减小横向倾斜，悬架中大部分都设有横向稳定杆，以保证良好操纵稳定性。

横向稳定杆属于汽车的二类安全件，其生产厂家属于汽车整车厂（OEM）配套体系中的第一供应链（T eir 1）供应商，生产厂家的质量管理体系（QMS）必须通过汽车行业质量管理体系ISO/TS16949:2002的认证。

横向稳定杆由弹簧钢制造，呈扁平的U形，横向地安装在汽车前端或后端，（大部分安装在车架和控制臂之间，也有安装在轮毂等其他位置的。

）因需避让底盘上的各种零部件，横向稳定杆具有多样性和复杂性。

一般来说，一部轿车至少有一根前稳定杆，大部分的还有一根后稳定杆。

其他车辆，如卡车也至少有一根稳定杆。

车型不同则形状不同，同一辆车前后杆也不同，相互间也无相似之处。

平面结构极少，大部分都是空间结构，而且形状极其复杂。

部分车型的稳定杆已经开始采用空心结构，我司也正在和合肥工业大学合作开发空心稳定杆和相关新材料的开发。

横向稳定杆的主要生产和检验手段是加热成型、锻造、淬火、回火、探伤、表面强化、喷涂、硬度检测、元素分析和金相分析等。

成品主要指标有空间几何尺寸，表面硬度、刚度、疲劳强度，外观要求等。

我们安庆市恒瑞达汽车零部件制造有限公司（ANQING HRD AUTOMOBILE SPARE PARTS MANUFCTURE CO., L TD.）是生产包括横向稳定杆在内的汽车杆件开发、生产、销售和服务的专业提供商。

横向稳定杆的主要材料是弹簧钢，一般由客户提供的图纸决定。

主要材质为：60Si2Mn（SUP7）、60Si2MnA、55CrMn（SUP9、55Cr3）、50CrVA（SUP10）。

材料规格一般为ф18-ф40圆钢不等。

这些材料主要由专业的特种钢材生产厂家生产，我司根据销售和生产计划提前向这些厂家订购（或定做）上述材料。

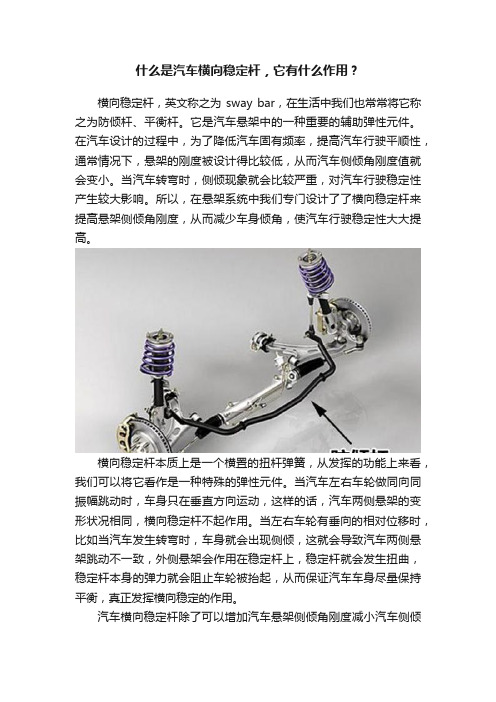

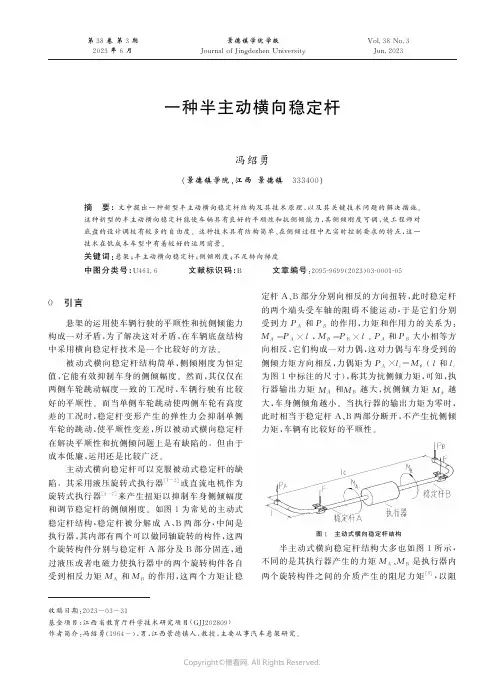

什么是汽车横向稳定杆，它有什么作用？横向稳定杆，英文称之为sway bar，在生活中我们也常常将它称之为防倾杆、平衡杆。

它是汽车悬架中的一种重要的辅助弹性元件。

在汽车设计的过程中，为了降低汽车固有频率，提高汽车行驶平顺性，通常情况下，悬架的刚度被设计得比较低，从而汽车侧倾角刚度值就会变小。

当汽车转弯时，侧倾现象就会比较严重，对汽车行驶稳定性产生较大影响。

所以，在悬架系统中我们专门设计了了横向稳定杆来提高悬架侧倾角刚度，从而减少车身倾角，使汽车行驶稳定性大大提高。

横向稳定杆本质上是一个横置的扭杆弹簧，从发挥的功能上来看，我们可以将它看作是一种特殊的弹性元件。

当汽车左右车轮做同向同振幅跳动时，车身只在垂直方向运动，这样的话，汽车两侧悬架的变形状况相同，横向稳定杆不起作用。

当左右车轮有垂向的相对位移时，比如当汽车发生转弯时，车身就会出现侧倾，这就会导致汽车两侧悬架跳动不一致，外侧悬架会作用在稳定杆上，稳定杆就会发生扭曲，稳定杆本身的弹力就会阻止车轮被抬起，从而保证汽车车身尽量保持平衡，真正发挥横向稳定的作用。

汽车横向稳定杆除了可以增加汽车悬架侧倾角刚度减小汽车侧倾角外，还能通过适当调节汽车前后悬架侧倾刚度的比值使汽车获得所需的转向不足特性特性。

在有些汽车系统中，横向稳定杆还兼有导向杆的作用横向稳定杆一般在前后悬架都有布置，如果只在后悬架布置的话，就会导致汽车有过多转向的趋势。

布置横向稳定杆，也会带来一些不利因素。

比如，当汽车在低洼路面行驶时，左右车轮之间就会出现垂向位移，由于横向稳定杆的作用，就会因此增加车轮处的垂向刚度，也会对汽车行驶的平顺性造成一定的影响。

值得注意的是，当横向稳定杆安装在整体桥非独立悬架系统中时，其侧倾角刚度与车轮处等效侧倾角刚度值相等。

汽车横向稳定杆生产工艺简介汽车横向稳定杆 (Stabilizer Bar or Torsion Bar) 生产工艺简介现代轿车为了追求舒适性，悬架都很软，即固有频率很低，为提高悬架的侧倾角刚度，减小横向倾斜，悬架中大部分都设有横向稳定杆，以保证良好操纵稳定性。

横向稳定杆属于汽车的二类安全件，其生产厂家属于汽车整车厂(OEM)配套体系中的第一供应链(Teir 1)供应商，生产厂家的质量管理体系(QMS)必须通过汽车行业质量管理体系ISO/TS16949:2002的认证。

横向稳定杆由弹簧钢制造，呈扁平的U形，横向地安装在汽车前端或后端，(大部分安装在车架和控制臂之间，也有安装在轮毂等其他位置的。

)因需避让底盘上的各种零部件，横向稳定杆具有多样性和复杂性。

一般来说，一部轿车至少有一根前稳定杆，大部分的还有一根后稳定杆。

其他车辆，如卡车也至少有一根稳定杆。

车型不同则形状不同，同一辆车前后杆也不同，相互间也无相似之处。

平面结构极少，大部分都是空间结构，而且形状极其复杂。

部分车型的稳定杆已经开始采用空心结构，我司也正在和合肥工业大学合作开发空心稳定杆和相关新材料的开发。

横向稳定杆的主要生产和检验手段是加热成型、锻造、淬火、回火、探伤、表面强化、喷涂、硬度检测、元素分析和金相分析等。

成品主要指标有空间几何尺寸，表面硬度、刚度、疲劳强度，外观要求等。

我们安庆市恒瑞达汽车零部件制造有限公司(ANQING HRD AUTOMOBILE SPARE PARTS MANUFCTURE CO., LTD.)是生产包括横向稳定杆在内的汽车杆件开发、生产、销售和服务的专业提供商。

横向稳定杆的主要材料是弹簧钢，一般由客户提供的图纸决定。

主要材质为:60Si2Mn(SUP7)、60Si2MnA、55CrMn(SUP9、55Cr3)、50CrVA(SUP10)。

材料规格一般为ф18-ф40圆钢不等。

这些材料主要由专业的特种钢材生产厂家生产，我司根据销售和生产计划提前向这些厂家订购(或定做)上述材料。

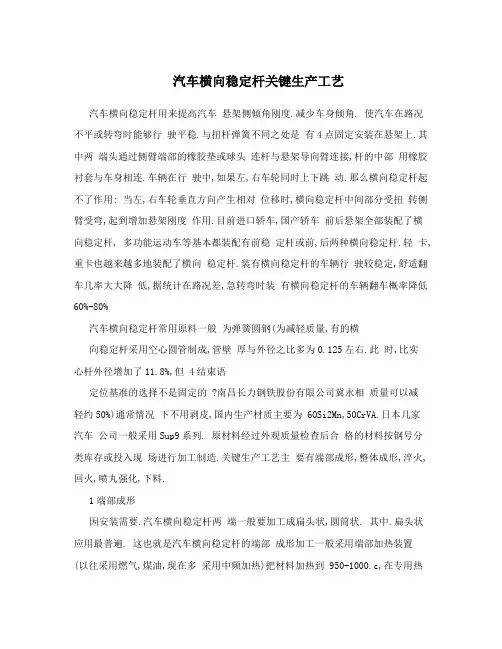

汽车横向稳定杆关键生产工艺汽车横向稳定杆用来提高汽车悬架侧倾角刚度.减少车身倾角. 使汽车在路况不平或转弯时能够行驶平稳.与扭杆弹簧不同之处是有4点固定安装在悬架上.其中两端头通过侧臂端部的橡胶垫或球头连杆与悬架导向臂连接,杆的中部用橡胶衬套与车身相连.车辆在行驶中,如果左,右车轮同时上下跳动.那么横向稳定杆起不了作用: 当左,右车轮垂直方向产生相对位移时,横向稳定杆中间部分受扭转侧臂受弯,起到增加悬架刚度作用.目前进口轿车,国产轿车前后悬架全部装配了横向稳定杆, 多功能运动车等基本都装配有前稳定杆或前,后两种横向稳定杆.轻卡,重卡也越来越多地装配了横向稳定杆.装有横向稳定杆的车辆行驶较稳定,舒适翻车几率大大降低,据统计在路况差,急转弯时装有横向稳定杆的车辆翻车概率降低60%-80%汽车横向稳定杆常用原料一般为弹簧圆钢(为减轻质量,有的横向稳定杆采用空心圆管制成,管壁厚与外径之比多为0.125左右.此时,比实心杆外径增加了11.8%,但 4结束语定位基准的选择不是固定的 ?南昌长力钢铁股份有限公司冀永相质量可以减轻约50%)通常情况下不用剥皮,国内生产材质主要为 6OSi2Mn,50CrVA.日本几家汽车公司一般采用Sup9系列. 原材料经过外观质量检查后合格的材料按钢号分类库存或投入现场进行加工制造.关键生产工艺主要有端部成形,整体成形,淬火, 回火,喷丸强化,下料.1端部成形因安装需要.汽车横向稳定杆两端一般要加工成扁头状,圆筒状. 其中.扁头状应用最普遍. 这也就是汽车横向稳定杆的端部成形加工一般采用端部加热装置(以往采用燃气,煤油,现在多采用中频加热)把材料加热到 950-1000.c,在专用热锻机上成形.此时模具作业条件恶劣. 高温,高压及材料在模具里流动都会给模具造成很大损坏.建议选用耐高温,耐磨性高的模具成形机上进行弯制即为整体成形.通常将杆体温度加热到940—98O .C,保温一定时间,取出成形.值得一提的是,杆体两端温度一定要尽可能均匀.否则在成形后会出现左右横臂不对称.且无法修复致使产品中途报废的情况.此工序在所有制作工序中最为重要.也可以说是汽车横向稳定杆制作的技术核心部分.大部分杆体的弯曲形状都在该工序完成.咸形机显出了它的重要性.特别是轿车用横向稳定杆一般为三维复杂形状其成形完全依赖三维威形机,如图 1.因此.要特别注意成形机的日常维护和保养.图1三维成形机:三羔行冷3淬火却也是提高热锻模寿命的关键.,2整体成形处把半成品杆体整体加热,随后在It,-J-问都得严格控制,不得有过烧,在充分掌握选择原则的基础上.要况.合理选择粗,精基准,科学根据工件毛坯的实际情况,产品结构的设计要求,现有设备的精度状安排加工工艺.灵活运用.综合考虑.才能加工出高质量的产品.圃 54汽车工艺与材料AT&M2009年第11期强扭曲,严重氧化,脱碳等缺陷.淬火的目的是使横向稳定杆获得所需的马氏体组织.提高工件的硬度, 强度和耐磨性,为后道热处理作好组织准备等.汽车横向稳定杆一般采用普通油淬火,60Si2Mn淬火温度一般在880+20.C,50CrVA淬火温度一般在860+20C.而油中冷却时间根据横向稳定杆材质和直径大小而略有不同.除此之外介质温度一般控制在 20-80.C时淬火质量最好.汽车横向稳定杆是长物件,其淬火作业除遵守一般淬火常规工艺外.还应特别注意其整体加热和冷却中的变形问题.多数横向稳定杆是三维结构且形状复杂.因此热处理后在一些弯曲部分会产生较大变形,难以修正.公司经过多年制作总结出有效方法:对于形状复杂产品采用约束淬火(制作专门约束淬火夹具)形状简单,杆径较粗的产品可采用自由淬火.4回火回火是指钢件经淬硬后.再加热到某一温度,保温一定时间,然后冷却到室温的热处理工艺.常见的回火工艺有低温回火,中温回火, 高温回火和多次回火等.汽车横向稳定杆一般采用中温回火.这不仅消除了淬火时所产生的应力,还可获得高的屈服强度,硬度,弹性极限和较高韧性.如公司生产的柳汽 29MA一08011横向稳定杆(材质为60Si2Mn,28mm)回火温度480-520.C加热保温90min,回火后得到硬度值37-44HRCgl:]均匀细致的屈氏体组织,屈服强度,弹性极限和韧性也较为理想;随机抽取3根进行疲劳测试,3O 万次后均未产生裂纹或断裂.因此.回火加热保持时间至少应在1h以上.表1为钢奥氏体化大体升温时间和热保持时间.回火是汽车注:装入质量在各炉标准装入质量的1/2以下;一装入质量在各炉标准装入质量的1/2以上.横向稳定杆生产的最后一道热处理工序,因此决定着横向稳定杆的力学性能.回火时温度要均匀,保温时间要充足.工件在加热过程中应避免互相紧贴和挤压.5精整精整是将回火后形状尺寸稍有超差的横向稳定杆半成品通过人工修正变为合格产品.由于产生塑性变形量很小.经检测能达到产品要求疲劳寿命.该工序提高了产品合格率,在很大程度上降低了生产成本因此在生产中是不可缺少的. 即使在设计三维成形机时考虑到产品的淬火,回火变形量.但由于变形存在离散性,故精良的三维成形机最高也只能达到90%左右的合格率.精整工序也是不可缺少的.目前,国内横向稳定杆厂家一般都有此工序.6喷丸强化喷丸强化是提高汽车横向稳定杆疲劳强度的重要工序.横向稳定杆经喷丸后产生塑性变形,形成一定厚度的表面强化层强化层内形成较高的残余压应力和密度极高的位错(也就是表层冷作硬化),因而提高了横向稳定杆的疲劳极限. 钢丸选用钢丝丸.钢丝丸比铸铁丸好.不易破碎,寿命长避免碎破钢丸损伤横向稳定杆表面. 7无损探伤无损探伤是在不损坏工件或原材料工作状态的前提下对被检验部件的表面和内部质量进行检查的一种测试手段.常用的无损探伤方法有X射线探伤,超声波探伤,磁粉探伤,渗透探伤,涡流探伤,y射线探伤,萤光探伤,着色探伤等.汽车横向稳定杆通常采用磁粉探伤. 当横向稳定杆磁化时,若表面有缺陷存在,由于缺陷处的磁阻增大而产生漏磁,形成局部磁场,磁粉便在此处显示缺陷的形状和位置.从而判断缺陷的存在.8喷涂喷涂是汽车横向稳定杆生产最后工序.也是很重要的一道工序. 因为横向稳定杆装置在底盘上,条件恶劣污水,石块容易造成涂料腐蚀,剥落,所以必须加强防锈能力.公司最初采用黑色油漆进行涂装,但达不到日本三菱ES.X71221 (要求耐盐雾试验480h)涂装标准.后对喷涂工艺进行改进——采用自动化喷塑工艺.现在产品涂层均匀,硬度高,附着力强,耐盐雾时间超过480h涂层质量得到了很大提高.另外,喷塑对环境污染小,散落塑粉可回收,因此利用率相当高. 喷塑是一种较好的涂装工艺.I圈 2009年第11期l汽车工艺与材料AT&Mi55。

模块六行驶装置一、填空题1.汽车行驶系由、、、、四部分组成。

2.车架是整个汽车的，载货汽车的车架一般分为、和车架三种，EQ1091、CA1092型汽车采用的是车架。

汽车的绝大多数部件和总成都是通过来固定其位置的。

3.车桥通过和车架相连，两端安装；根据悬架结构的不同，车桥分为和两种，根据车轮作用的不同又分为、、、四种；能实现车轮转向和驱动的车桥称为。

4.转向轮定位包括、、和四个参数。

5.悬架一般由、和三部分组成；根据汽车两侧车轮运动是否相互关联，汽车悬架可分为和两种型式。

二、判断题（正确打J、错误打X）1.有的汽车没有车架。

（）2.一般载货汽车的前桥是转向桥，后桥是驱动桥。

（）3.转向轮偏转时，主销随之转动。

（）4．主销后倾角一定都是正值。

（）5.越野汽车的前桥通常是转向兼驱动。

（）6.主销后倾角度变大，转向操纵力增加。

（）7.所有汽车的悬架组成都包含有弹性元件。

（）8.采用独立悬架的车桥通常为断开式。

（）9.安装越野车转向轮胎时，人字花纹尖端应与汽车前进的方向相反。

（）10.一般汽车的前轮比后轮的气压高。

（）三、选择题1.汽车的装配体是（）。

A、车架B、发动机C、车身D、车轮2.解放CA1092型汽车的车架类型属于（）。

A、边梁式B、周边式C、中梁式D、综合式3.越野汽车的前桥属于（）。

A、转向桥B、驱动桥C、转向驱动桥D、支承桥4.转向轮绕着（）摆动。

A、转向节B、主销C、前梁D、车架5.转向轮定位中，转向操纵轻便主要是靠（）。

A、主销后倾B、主销内倾C、转向轮外倾D、转向轮前束6.连接轮盘和半轴凸缘的零件是（）。

A、轮毂B、轮辋C、轮辐；D、轮胎7.解放CA1092型汽车后主钢板弹簧的后端与车架的连接方式是（）。

A、吊耳式支架B、滑板连接式C、装配式D、填塞橡皮式8．车轮前束是为了调整（）所带来的不良后果而设置的。

A.主销后倾角B.主销内倾角C.车轮外倾角D.车轮内倾角9.可通过改变横拉杆长度的方法改变（）。

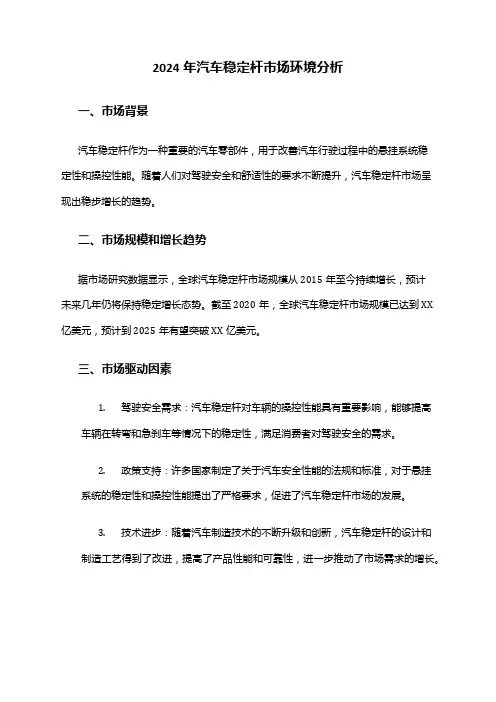

2024年汽车稳定杆市场环境分析一、市场背景汽车稳定杆作为一种重要的汽车零部件，用于改善汽车行驶过程中的悬挂系统稳定性和操控性能。
