3ZCS-7型复式中耕除草机的设计

农田除草机的结构设计论文摘要：农田除草是农业生产中重要的环节之一，传统的人工除草效率低下，成本高。

因此，研发一种高效、低成本的农田除草机十分必要。

本文将围绕农田除草机的结构设计展开论述，包括除草机的工作原理、结构组成以及材料选择等。

通过对相关农田除草机的研究和分析，本文提出了一种新型的农田除草机结构，并进行了其性能验证。

实验结果表明，该农田除草机具有良好的除草效果和稳定的工作性能，能够满足农田除草的需求。

1.引言农业是国民经济的重要部分，其中农田除草是农业生产中重要的环节之一、通过除草可以保护农作物的生长和发育，提高农作物产量和质量。

传统的农田除草方式主要依靠人工除草，但工作量大、效率低、成本高。

因此，研发一种高效、低成本的农田除草机对农业生产至关重要。

2.农田除草机的工作原理3.农田除草机的结构组成农田除草机一般包括主机、输送带、切割装置和控制装置等几个基本部件。

主机是除草机的核心部分，负责提供动力和控制整个系统的运行。

输送带用于输送农田中的农作物，确保其能够被切割装置处理。

切割装置一般由刀片和刀片座构成，通过旋转切割杂草。

控制装置用于控制除草机的启动、停止和切割装置的速度等。

4.农田除草机的材料选择5.新型农田除草机的设计方案本文基于以上理论和分析，提出了一种新型的农田除草机设计方案。

该设计方案采用电动机作为动力源，切割装置采用双刀片结构，同时配备可调节的输送带和控制装置。

通过对杂草的震动和切割，配合输送带的运动，可以实现快速且有效地除草。

6.性能验证为验证新型农田除草机设计方案的性能，开展了实验研究。

通过对一定面积的农田进行除草实验，测试并比较了新型农田除草机与传统人工除草的效果。

实验结果显示，新型农田除草机具有良好的除草效果，能够快速并彻底地去除农田中的杂草。

同时，在连续工作10小时后，农田除草机的工作性能仍然稳定。

7.结论本文围绕农田除草机的结构设计进行了论述，并提出了一种新型的农田除草机设计方案。

一种新型水田中耕除草机械的设计【摘要】目前国内外水田中耕除草机大部分只针对行间杂草进行去除，对苗间杂草去除的研究基本处于空白状态。

所以本文旨在设计一种能够同时进行行间和苗间除草的水田中耕除草机。

水田中耕除草机不但要保证较高除草率且伤苗率要小于5%。

其次作业时操作灵便，可适应大部分地形。

【关键词】苗间；行间；除草0.引言水稻的生产对我国粮食安全起着至关重要的作用，水稻的品质对国民身体素质有着重大影响。

目前我国主要以化学药物除草和人工除草两种方式进行田间除草作业。

化学药剂除草是目前应用最为广泛的一种除草方式，具有省力、省时、经济、高效的优点。

但是化学除草的广泛应用也带来了诸多问题：①在水稻生长过程中，除草剂的广泛使用引发了环境污染、生物多样性减少、杂草群落变迁和杂草抗药性增强等问题；②降低土壤中微生物的数量及一些酶的活性，影响土壤质量和供肥能力；③除草剂在喷洒过程中，其“漂移性”可对田间其些酶的活性，影响土壤质量和供肥能力；机械除草是利用机械工程技术对杂草进行去除的一种全新作业方式。

机械除草对减少农作物污染、保证粮食安全、保证广大人民群众的身体健康都具有重大意义。

机械除草不但可以避免土壤污染还可以改善土壤结构、增强土壤通透性、增加土壤中的微生物，使土壤能够长期可持续的保持活力。

机械除草的作业效率高、劳动强度低，可以解放农村的青壮年劳动力。

机械除草是农业机械化的重要一环。

为此，本文进行了一种新型的除草机的设计，对机具的传动机构、动力机构、整机结构进行设计及阐述，通过对水田中耕除草机关键部件的工作原理进行分析，完成对关键部件设计。

1.关键部件的机理研究1.1苗间除草部件设计稗草直接生民在稻田里，水稻要经过三十天的育秧才可以进行移栽。

水稻移栽前，稻田会进行整地作业。

因此水稻移栽后，稻田中的稗草是整地后刚刚长出的新草。

水稻秧苗经过育秧，立刻进入返青期。

水稻秧苗移栽后第七天，水稻秧苗次生根大量生成，在位于根部顶端的分节区域形成一段旱扁平椭圆状的粗壮根系。

割草机产品设计分析工设0921 陈璐 06号一、定义：割草机是切割牧草作物的机械产品。

二、发展史：19世纪以前，人们手握长柄大镰刀来割草。

这是一种费力活，而且需要把草弄短的许多技能。

一个名叫托马斯·普拉克内特的英国工程师是第一个想出制造割草机的人。

他在1805年英国人普拉克内特发明了第一台收割谷物并可以切割杂草的机器，由人推动机器，通过齿轮传动带动旋刀割草，这就是割草机的雏形。

获得了第一台割草机的发明专利。

那是一台装有环形刀身的笨重机器，而且运转不很理想。

其他发明家看到普拉克内特的机器后，认为他们能够干得更好。

最成功的是埃温·巴丁。

他是一家纺织厂的工程师，从工厂的某一机械上获得了关于割草机机械结构的想法。

他在1830年制造的割草机取得了滚筒剪草机的专利，它已经非常类似于今天使用的那些机器。

1832年，兰塞姆斯农机公司开始批量生产滚筒式割草机。

1902年英国人伦敦恩斯制造了内燃机作动力的滚筒式割草机，其原理延用至今。

三、工作原理：总的来说割草机的工作原理是由二冲程汽油机然后通过离合器带动传动轴，再由传动轴在带动圆盘刀片。

切割器的工作原理和构造与谷物收获机械的切割器基本相同。

所用刀片有光刃和刻齿刃两种，一般采用光刃动刀片。

割刀传动装置也和谷物收割机类似，多采用偏置式曲柄连杆机构和摆环机构。

由于牧草生长密度大、含水率高，动刀的平均速度高于谷物收割机，一般为1.6～2.0米／秒。

切割器提升装置一般由液压系统操纵，提升迅速、方便，能保证切割器对复杂地面的适应性。

安全装置主要是保证传动装置和切割器的安全。

对作业速度较高的割草机，一般采用脱钩式安全装置。

当切割器阻力过大时，安全装置即自动脱钩,切割器向后摆动,同时切断切割器的动力。

有的割草机的割刀传动装置采用木制连杆或胶带传动方式，在超负荷时连杆折断或胶带打滑，以保护其他传动零部件和切割器不遭损坏。

挡草装置通常是装设在切割器两端或外端的挡草板，其作用是将割下的牧草向切割器中部推移一段距离，留出供下一行程拖拉机轮子通过的通道，避免或减少对已割牧草的碾压。

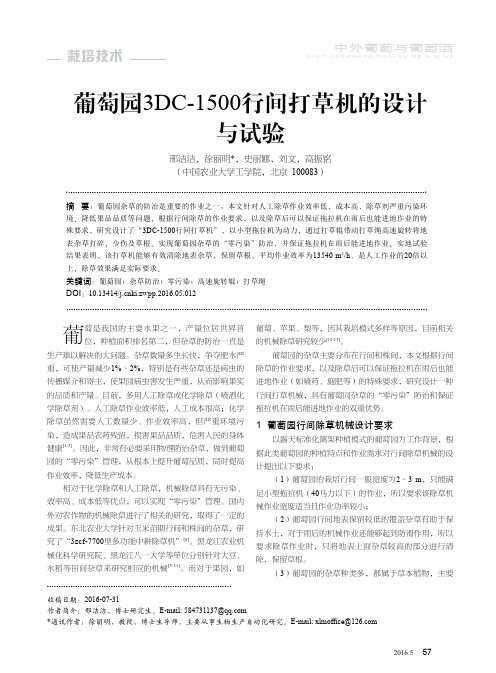

栽培技术S I N O -O V E R S E A S G R A P E V I N E & W I N E中外葡萄与葡萄酒572016.5葡萄园3DC-1500行间打草机的设计与试验邢洁洁，徐丽明*，史丽娜，刘文，高振铭（中国农业大学工学院，北京 100083）摘 要：葡萄园杂草的防治是重要的作业之一，本文针对人工除草作业效率低、成本高、除草剂严重污染环境、降低果品品质等问题，根据行间除草的作业要求，以及除草后可以保证拖拉机在雨后也能进地作业的特殊要求，研究设计了“3DC-1500行间打草机”，以小型拖拉机为动力，通过打草辊带动打草绳高速旋转将地表杂草打碎，少伤及草根。

实现葡萄园杂草的“零污染”防治，并保证拖拉机在雨后能进地作业。

实地试验结果表明，该打草机能够有效清除地表杂草，保留草根，平均作业效率为13540 m 2/h ，是人工作业的20倍以上，除草效果满足实际要求。

关键词：葡萄园；杂草防治；零污染；高速旋转辊；打草绳DOI ：10.13414/ki.zwpp.2016.05.012葡萄是我国的主要水果之一，产量位居世界首位，种植面积排名第二，但杂草的防治一直是生产难以解决的大问题。

杂草数量多生长快，争夺肥水严重，可使产量减少1%～2%，特别是有些杂草还是病虫的传播媒介和寄主，使果园病虫害发生严重，从而影响果实的品质和产量。

目前，多用人工除草或化学除草（喷洒化学除草剂）。

人工除草作业效率低，人工成本很高；化学除草虽然需要人工数量少、作业效率高，但严重环境污染，造成果品农药残留，损害果品品质，危害人民的身体健康[1-3]。

因此，非常有必要采用物理防治杂草，做到葡萄园的“零污染”管理，从根本上提升葡萄品质，同时提高作业效率，降低生产成本。

相对于化学除草和人工除草，机械除草具有无污染、效率高、成本低等优点，可以实现“零污染”管理。

国内外对农作物的机械除草进行了相关的研究，取得了一定的成果。

割草机设计介绍割草机是一种用于修剪草坪草地的工具，通过机械刀片将长草割短，使草地整洁美观。

本文将介绍割草机的设计原理、结构及其使用注意事项。

设计原理割草机的设计原理基于刀片的旋转运动。

通常，割草机使用一个引擎或电动机等动力来源产生动力，通过传动系统将动力传递到刀片上，使刀片高速旋转。

当刀片与草坪接触时，刀片将草坪上过长的草割短，达到修剪的效果。

结构割草机的结构通常包括以下几个主要部分：1.引擎或电动机：提供动力，使刀片能够旋转。

2.传动系统：将动力从引擎传递到刀片，通常包括传动带、齿轮等传动装置。

3.刀片：通过旋转运动将草坪上的长草割短。

4.底盘：支撑整个割草机的结构，并保护刀片和传动系统。

5.操纵手柄：用于控制割草机的运动，通常包括启动按钮、速度调节杆等。

使用注意事项在使用割草机时，需要注意以下几点：1.安全操作：在使用割草机前，应该阅读并理解操作手册中的安全须知，并穿戴好相应的安全防护装备，如手套、护目镜等。

2.学习使用技巧：为了更好地操作割草机，建议事先从专业人士处学习相关的使用技巧，了解割草机的操作方法和注意事项。

3.检查清洁机器：在使用割草机之前，应该仔细检查机器是否完好，并清洁刀片和底盘上的杂草和残留物。

这有助于提高割草机的工作效率，并延长刀片的使用寿命。

4.定期维护保养：割草机作为一种机器设备，需要定期维护保养以保持其正常运转。

这包括更换刀片、清洗空滤器、检查油液等操作。

5.存储安全：在割草机不使用时，应该将其储存在干燥、通风的地方，远离易燃物品和儿童。

总结割草机作为修剪草坪的主要工具，设计原理基于刀片的旋转运动。

它的结构包括引擎、传动系统、刀片、底盘和操纵手柄等部分。

在使用割草机时，需要注意安全操作、学习使用技巧、检查清洁机器、定期维护保养以及存储安全。

通过正确的使用和维护，割草机能够高效地完成修剪草坪的工作，并延长使用寿命。

中药材用耕整作业通用机设计作者：李爱芹来源：《农机使用与维修》2014年第01期机械化种植中草药不但能够大幅度提高生产效率，降低作业成本，还可以培育优质种苗，提高产品品质，使我省中药材资源得到充分的开发和利用。

中草药种植方式有两种，一种是垄作，另一种是畦作，实践证明畦作单位面积产量高。

本耕整机能够使整地后的土壤疏松，形成宽90～110 cm，高15～20 cm的平整畦面，一次完成旋耕、碎茬、翻土、平畦等作业。

一、总体布置该机由机架、万向节、变速箱、刀辊、挡土板等组成。

作业时通过更换碎茬刀和旋耕刀来改变作业状态，在完成旋耕、碎茬的同时可进行翻土起垄和筑、平畦作业。

整机采用框架双梁结构，便于深松、起垄等多种部件的连接。

传动系统采用中间传动，垂直布置，使重心前移，工艺性能好。

变速箱为整体式，刀辊转速易于调整。

碎茬作业状态旋耕作业状态1.万向节2.机架3.挡土板4.吊架5.犁体6.支架7.挡土板 8.刀辊 9.变速箱 10.碎茬刀图1耕整通用机结构图1．动力选择机具的动力消耗N主要由旋耕（或碎茬）、翻土犁和平畦铲三部分组成，即N=N1+N2+N3。

旋耕或碎茬消耗功率约为：N1=12B2 (B为耕幅)将本设计B=140 cm代入上式，得翻土犁消耗功率一般为某单个犁体（B=30 cm）功率为，经前旋耕或灭茬后消耗功率降至3 kW。

N2=2×3=6 kW平畦铲消耗功率通过试验在额定平畦高度时为3 kW左右，即N3=3 kW故。

根据计算和实际应用情况选取50马力轮式拖拉机为宜。

2.传动系统设计将变速机构与传动箱设计为一体，通过拉动拨叉轴可做双联齿轮Z1、Z2分别与Z3、Z4啮合，或置于空挡位置，满足碎茬、旋耕不同作业的转动要求。

图2传动系统简图二、主要零部件设计1．通用刀辊设计及刀片排列整机采用通用刀辊式刀盘结构，即在同一刀辊的刀盘上可分别安装旋耕刀或碎茬刀，满足全幅旋耕及垄作地玉米、高粱等的根茬粉碎还田。

目录一、项目简介 (6)二、我国微耕机的现状及发展趋势 (7)（一）国内微耕机的发展历程 (7)1、起步阶段 (7)2、发展阶段 (7)3、成熟阶段 (8)（二）我国微耕机发展存在的问题 (9)1、规模小、成本高 (9)2、“三化”水平低 (9)3、使用水平低，维修成本高 (9)（三）我国微耕机的发展趋势 (10)三、方案设计与主要原理 (11)（一）设计理念 (11)（二）机具的选型与改进 (11)（三）旋耕机工作原理 (13)（四）产品的组成部分及性能参数 (15)1、组成部分 (15)3、不同机型参数明细表 (15)四、应用 (16)五、适用地区及优势 (17)六、需求分析 (17)1、林业方面 (17)2、农业方面 (18)七、微型中耕锄草松土机使用方法 (18)八、保养 (19)（八）所产生的社会效益 (20)参考文献.................................................................. 错误！未定义书签。

致谢........................................................................ 错误！未定义书签。

摘要目前国内外的锄草机的工作原理只是简单地割草，并不能做到锄根，而且我国现阶段农机普及率比较低，大多农田都使用农药锄草剂来消锄早期农作物中的杂草，但农药对土壤的污染越来越重。

松土的机器都是微型旋耕机，松土深度都在十公分以上，对农作物的生长帮助较小，也形成了资源的浪费。

基于以上现状，我们团队将设计并制作一种可以有效的解决中小规模机械一体标准化农田中的杂草清锄问题的微型中耕锄草松土机适合于苗圃、山地、塑料大棚的松土、和锄草。

具有重量轻，体积小，结构简单，操作方便，易于维修，油耗低，生产效率高等特点，而且可以将硬土壤进行松化，降低农民的劳动强度的同时提高工作效率，减少农田的农药使用，使食品安全从源头上得到改善。
