试析电力调度数据网建设摘要：调度数据网是电力生产实时信息传输的网络，随着电网的不断发展，电力生产包括电能量采集、功角测量数据、继电保护管理数据等在内的许多数据业务，对数据网络通信的要求不断提高。
作为电网调度自动化、管理现代化的基础，电力调度数据网建设是电力系统的重要基础设施，在电网安全、稳定、可靠、经济运行及电网管理过程中发挥着非常重要的作用。
关键词：电力调度；数据网；建设引言随着计算机与网络技术的迅速发展，数字化电网和智能电网已向我们走来，电力系统调度控制阶段需要处理大量的数据信息，掌握供配电设备的工作状态及电能供应分配提供科学的指导。
为了方便值班人员的现场操控，应积极创建数据网络体系，利用计算机网络作为处理平台，促进电力调度数据效率的提高。
一、电力调度的概述社会经济取得显著发展成效之后，各行业对电能使用的需求量越来越多，若不采取必要的措施进行调控，则会影响到电能资源的使用效率。
供电单位是调控社会电能的主要机构，其通过制定科学可行的调度方案，实现了现有电能资源的最大化。
从根本上来说，电力调度是一种分配与调控电能的方式，按照各地区及用电设备的需求量，对电能资源进行分配、控制、监测等一系列活动，保障电网在相对安全的环境下运行，全面提升了电网作业运行的有效性。
同时，引用高科技建立智能化调控系统，满足不同实际的电能应用要求。
二、电力调度数据网结构特性2.1核心层核心层是电力调度数据网的主干部分，由位于省调和地调的核心路由器组成，利用可靠的网络拓扑结构和高性能的网络设备实现网络报文的高速转发，并提供220kV变电站和统调发电厂的网络接入功能。
2.2骨干层骨干层由位于地调和部分县调、监控中心（集控站)的路由器组成，负责汇接管辖范围内的所有接入层节点的信息。
接入层：接入层主要承担各调度点的业务接入及数据汇入骨干层的作用。
电力调度数据网络承载的调度系统数据通信业务大致可分为以下几类：一是实时监控业务。
包括EMS（能量管理系统)与RTU（远程终端控制系统)或变电所自动化系统的实时数据及地/县级调度、县级市/县级调度EMS之间交换的实时数据。

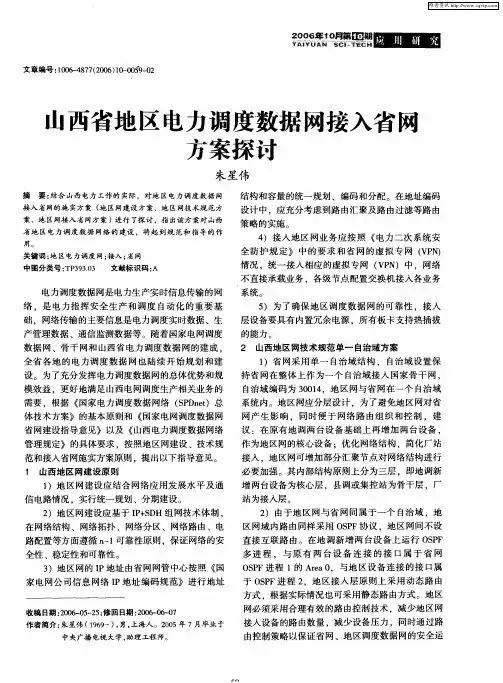

电力调度数据网地调接入网的建设研究摘要：随着社会经济的迅速发展，我国电力系统的功能也不断增加，在一定程度上促进了我国社会经济的发展。
电力调度数据网是电力系统的一项重要组成部分，提高电力调度自动化程度，构建完善的数据管理系统，可以提高我国电力系统的运行效率和安全稳定性。
本文主要对电力调度数据网的建设方案进行了具体分析，希望给当前的电力行业提供帮助。
关键词：电力调度；数据网建设；完善对策1 电力调度数据网的特点在我国电力系统正常运行过程中，电力调度数据网发挥着巨大的作用，直接提高了电力系统的安全运行效率。
主要的特点分述如下：第一，数据通信方面，数据通信业务是电力调度数据网的重要内容，其主要的特征是：把处理数据的过程作业该通信的中心环节，同时实现了分布采集、分布传输数据的特点。
第二，实时性。
电力调度的实时监控业务在其中发挥着重要作用，通常而言，这种传输的周期时间很短，具有秒级的特征。
因而，这就提高了数据通信的准确性及可靠性的要求，严格限制通信的时间长短，要在最短的时间内完成数据的实时传输。
第三，可靠性。
电力调度数据网在进行实际传输工作中，通常传输的信息是调度指挥的命令、电网的自动化信息，因而这些信息十分重要，且具有一定的保密性，因而这就要求电力调度网具有很高的可靠性。
第四，安全性。
电力调度数据网具有很高的安全性能，该数据网主要是保证系统的安全，因而在实际工作过程中，不同的系统之间要进行必要的隔离处理，实现了分区的安全管理，从而保证我国电力系统的安全有效运行。
2 网络的技术点2.1 接入网遵从国家电网调度数据网第二平面对技术规划内容的要求，每一个级别的调度直调厂站分别建立起各自的接入网络，这些接入网分以下几种：国调接入网、网调接入网、省调接入网、地调接入网，第一种接入网主要包含了国调直调厂站节点或单机，第二种接入网同时拥有网调直调厂站或单机和国调直调厂站所处的网调区域节点或单机，第三种接入网结合了省调直调厂站或单机和网调直调厂站所处的省调区域节点或单机，第四种接入网同时拥有县调直调厂站或双机和省调直调厂站所处的地调区域节点或单机。
探讨电力调度的数据网建设与结构1 电力调度数据网的主要原则电力调度数据网建设，需要坚持安全性、可靠性以及实时性的原则。
为了保证电力调度数据网的安全，需要将系统中不同业务之间实施安全隔离，将非控制生产业务与控制生产业务进行隔离，一些关键业务更需要加强隔离防护。
对电力调度数据网进行安全分区，加强对数据网的安全管理与防护。
电力调度数据网负责电网运行中继电保护、自动化信息、安全装置、调度指令等重要数据的传输工作，是电力网络运行的关键，所以必须保证电力调度数据网具有高可靠性。
电力调度数据网的传输周期以秒计算，这样才能满足电力监控的实时性。
为了保证电力调度数据网满足实时性要求，需要进行适当的优先级设置以及较短的延时，确保数据传输的灵敏性。
2 电力调度数据网结构特性电力调度数据网利用虚拟专用网络，实现各个调度网中心以及发电站、变电站与调度中心之间的互联，并设置专用的通道，在通道中设置IP路由交换设备，实现同步数字体系以及准数字体系系列层面上公用电力运行信息的传输业务。
从实际应用情况上来看，电力调度数据网的建立能够满足电力调度、生产、保护等重要信息的传输工作。
通过电网运行中各个数据信息的传输，能够实现电力系统中各个运行部分的协调，确保电网运行的稳定性与可靠性。
3 电力调度数据网建设方案对于电力调度数据网建设方案，包括路由设计、网络节点设计、IP规划等等，下面就从这三个方面对电力调度数据网建设方案进行分析。
3.1 路由设计根据电力调度数据网路由协议的分析可以看出，其首选的路由协议选择OSPF，由于这个协议能够支持两层网络结构，包括子域以及主干域，这样就能够分散路由，降低网络数据的占用。
在选择OSPF路由协议时，需要考虑到电力调度数据网主干域连通性，确保主干域在其中某条链路断开也不会分离。
子域的边界路由可以用该子域的省调节点或者较为重要的地调节点进行设置，在每一个网络子域边界路由设计可以利用分布式网络结构，既能够满足调度冗余性以及可靠性的要求，还能够确保调度网络具有一定的弹性。
总体描述和总体方案建议目录1前言 (1)2集成及设备公司简介 (2)2.1集成商公司介绍 (2)2.2XXXX公司介绍 (2)2.2.1XXXX技术有限公司简介 (2)2.2.2XXXX产品概况 (3)2.2.3XXXX公司系列网络产品的主要特点 (5)2.3XXXX承建电力调度数据网工程工程的优势 (6)2.3.1持续创新是XXXX发展的原动力 (6)2.3.2电力行业的主导型供应商 (7)2.3.3技术先进、应用成熟、安全可靠的解决方案 (8)2.3.4XXXX公司强大的售后保障体系 (8)完善的服务组织结构 (9)服务及时性保障 (10)服务有效性保障 (11)以优良的持续服务作回报 (12)3工程概况 (13)3.1网络现状描述 (13)3.2本期工程的传输链路 (13)4网络总体方案设计 (14)4.1设计原则 (14)4.2拓扑结构的设计 (14)4.3各级节点设备的配置建议 (15)4.3.1电力调度数据网节点设计原则 (15)4.3.2电力调度数据网核心层设备建议 (17)4.3.3电力调度数据网汇聚层设备建议 (19)4.3.4电力调度数据网接入层设备建议 (20)4.3.5配置总结 (23)4.3.6不同方案配置 (24)4.4网络路由协议和路由策略 (25)4.4.1区域内路由协议 (25)4.4.2域间路由协议 (27)4.5IP地址分配建议 (27)4.6VPN组网建议 (28)4.7网络服务质量（QOS）建议 (29)4.7.1设计原则 (29)4.7.2QOS的部署建议 (29)4.8流量工程建议 (30)4.8.1传统路由的困难 (30)4.8.2部署MPLS 流量工程（TE）建议 (31)4.9IP V4迁移IP V6方案.......................................................................... 错误!未定义书签。
浅谈电力调度数据网建设摘要：自改革开放政策实施以来，我国的经济快速发展，取得了很大的成绩。
在经济迅猛发展的同时，我国的科学技术也在不断进步，以电力科技发展为例：经济的发展带动百姓生活水平日益提高，生活与生产用电范围也越来越广，电力公司的业务也日益增多，因此，电力调度数据网所涵盖的范围越来越大，而且其包含的面积也愈加广泛，加上随着发展的不断升级，电力调度数据网的建设将会越来越复杂，并进一步影响供电系统的安全生产。
电力体制在不断完善，因为计算机信息、网络技术、通信技术已经在人们的日常生活与娱乐活动以及工作中占据越来越重要的地位，同样的，这些技术在电力系统中的运用也越来越多，意味着它们在电力系统的工作中越来越重要。
本文正是基于电力数据网络建设和维修的重要性来展开研究和探讨。
关键词：电力调度；数据网；建设1电力调度的概述社会经济取得显著发展成效之后，各行业对电能使用的需求量越来越多，如果不采取必要的措施进行调控，就会影响到电能资源的使用效率。
供电单位是调控社会电能的主要机构，其通过制定科学可行的调度方案，实现了现有电能资源的最大化。
从根本上来说，电力调度是一种分配与调控电能的方式，按照各地区及用电设备的需求量，电能资源进行分配、控制、监测等一系列活动，保障电网在相对安全的环境下运行，全面提升了电网作业运行的有效性。
与此同时，引用高科技建立智能化调控系统，满足不同实际的电能应用要求。
其中，数据网运用于电力系统调度是一种先进模式，通过处理系统数据指导值班人员发出正确的指令。
2电力调度数据网的结构性能国家电网调度数据网（SGDnet，以下简称“调度数据网”）是为电力调度生产服务的专用数据网络，是实现各级调度中心之间及调度中心与厂站之间实时生产数据传输和交换的基础设施。
调度数据网具有实时性强、可靠性高的特点，其安全性直接关系到电力生产安全稳定运行。
按照“统一调度、分级管理”的原则，调度数据网按照“统一规划设计、统一技术体制、统一路由策略、统一组织实施”的方针，进行设计、建设、运行和管理。

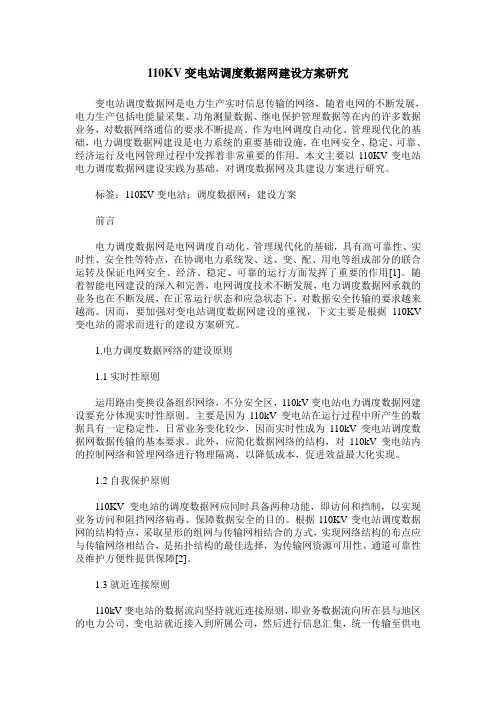

110KV变电站调度数据网建设方案研究变电站调度数据网是电力生产实时信息传输的网络，随着电网的不断发展，电力生产包括电能量采集、功角测量数据、继电保护管理数据等在内的许多数据业务，对数据网络通信的要求不断提高。
作为电网调度自动化、管理现代化的基础，电力调度数据网建设是电力系统的重要基础设施，在电网安全、稳定、可靠、经济运行及电网管理过程中发挥着非常重要的作用。
本文主要以110KV变电站电力调度数据网建设实践为基础，对调度数据网及其建设方案进行研究。
标签：110KV变电站；调度数据网；建设方案前言电力调度数据网是电网调度自动化、管理现代化的基础，具有高可靠性、实时性、安全性等特点，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥了重要的作用[1]。
随着智能电网建设的深入和完善，电网调度技术不断发展，电力调度数据网承载的业务也在不断发展，在正常运行状态和应急状态下，对数据安全传输的要求越来越高。
因而，要加强对变电站调度数据网建设的重视，下文主要是根据110KV 变电站的需求而进行的建设方案研究。
1.电力调度数据网络的建设原则1.1实时性原则运用路由变换设备组织网络，不分安全区，110kV变电站电力调度数据网建设要充分体现实时性原则。
主要是因为110kV变电站在运行过程中所产生的数据具有一定稳定性，日常业务变化较少，因而实时性成为110kV变电站调度数据网数据传输的基本要求。
此外，应简化数据网络的结构，对110kV变电站内的控制网络和管理网络进行物理隔离，以降低成本，促进效益最大化实现。
1.2自我保护原则110KV变电站的调度数据网应同时具备两种功能，即访问和挡制，以实现业务访问和阻挡网络病毒、保障数据安全的目的。
根据110KV变电站调度数据网的结构特点，采取星形的组网与传输网相结合的方式，实现网络结构的布点应与传输网络相结合，是拓扑结构的最佳选择，为传输网资源可用性、通道可靠性及维护方便性提供保障[2]。
交流Experience ExchangeI G I T C W 经验276DIGITCW2020.040 引言为满足昭通供电局调控一体化的建设需求，提升电力调度数据网的抗风险能力，对其提出了第二平面建设方案，不断提升昭通调度数据网的技术水平，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。
1 昭通调度数据网现状1.1 网络结构昭通调度数据网覆盖地调、500kV 变电站、110kV 站点31个、35kV 站点133个、及组网需要的220kV 变电站8个，调度数据网以核心层、汇聚层和接入层分层建设原则进行组网，共同维系着整个昭通电力调度数据网的正常运行。
1.2 承载的业务随着经济的不断繁荣和人们生产生活对电力资源需求的加大，昭通调度数据网所承担的业务系统量越来越多，主要业务有：对各级电网进行电力实时控制；调度数据网划分为实时VPN 和非实时VPN 两种形式；动态预警、故障信息传输等。
2 昭通调度数据网第二平面建设2.1 业务需求结合昭通调度数据网的功能、实时性、传输方式，在满足当前基本业务需求的基础上为后续业务增长留有一定的空间和资源。
如表1所示。
表1业务类型及要求表1为昭通调度数据网第二平面建设后各项业务的需求标准，为满足流量优化与时延的建设原则，节点之间网络距离需控制在3跳以内，从而达到不同层面网络流量均匀分布且各电路宽带最大化利用的效果。
2.2 网络结构规划昭通调度数据网第二平面建设依然采用传统的三层网络结构形式。
本着覆盖所有县级供电局、以及具备通信条件的35kV 及其以上所有站点的原则，将两个核心网络上联至其他地调或者省干网汇聚节点上。
将汇聚层的核心和汇聚节点以光纤直连或POS 互联的方式与地调辖区内的220kV 枢纽变电站实施有效连接，每个汇聚节点同时需设置两个不同方向的互联链路，并且两条互联链路的光缆路要相互独立，当一条互联链路出现问题停止运行时，另一条链路还能保障系统的正常运行。
电力调度中心建设方案随着社会经济的快速发展和电力需求的不断增长，电力系统的安全、稳定、高效运行变得至关重要。
电力调度中心作为电力系统的核心枢纽，承担着电力资源的优化配置、电网运行的实时监控和调度决策的重要职责。
为了满足日益增长的电力需求和保障电网的可靠运行，建设一个先进、高效、智能的电力调度中心已成为当务之急。
本文将详细阐述电力调度中心的建设方案。
一、建设目标电力调度中心的建设目标是构建一个集数据采集与监控、运行分析与决策、调度指挥与控制于一体的智能化平台，实现电网运行的可视化、智能化和精益化管理，提高电网的安全性、可靠性和经济性。
二、系统架构电力调度中心系统架构主要包括硬件设施、软件平台和通信网络三大部分。
1、硬件设施（1）服务器：采用高性能的服务器集群，包括数据服务器、应用服务器和Web服务器等，以满足大量数据处理和高并发访问的需求。
（2）存储设备：配置大容量的磁盘阵列和磁带库，用于存储电网运行数据、历史数据和备份数据。
（3）网络设备：包括路由器、交换机、防火墙等，构建高速、稳定、安全的内部网络和与外部系统的通信通道。
（4）监控终端：配备大屏幕显示器、工作站和移动终端等，为调度人员提供直观、便捷的操作界面。
2、软件平台（1）操作系统：选用主流的服务器操作系统，如Windows Server、Linux等。
（2）数据库管理系统：采用大型关系型数据库，如Oracle、SQL Server等，保证数据的存储和管理的高效性和可靠性。
（3）调度自动化系统：包括数据采集与监控系统（SCADA）、能量管理系统（EMS）、高级应用软件（PAS）等，实现电网运行状态的实时监测、分析和控制。
（4）智能决策支持系统：利用大数据分析、人工智能等技术，为调度人员提供决策支持和优化方案。
3、通信网络（1）电力专用通信网：依托电力光纤通信网，构建高速、可靠的骨干通信网络。
（2）无线通信网络：作为补充，利用4G/5G、卫星通信等技术，实现对偏远地区和移动设备的通信覆盖。
电力智慧调度系统建设方案电力智慧调度系统建设方案一、背景当前，随着电力行业的不断发展，电网规模不断扩大，能源结构调整面临新的挑战，电力调度管理的复杂度逐步提高。
传统的电力调度方式已经不能满足现代电力运行和管理的需求，需要采用新的技术手段建立智慧调度系统，以实现电网的灵活性、可靠性和安全性。
二、建设目标1.优化电力运行管理，提高调度效率和准确性2.增强电力集中控制和监控能力，实时掌握电网安全运行状态3.提高电力系统的可靠性和安全性，保障能源供应三、建设内容1.网络结构智慧调度系统采用分布式架构设计，系统由多个节点组成，节点之间通过互联网进行通信。
其中，主服务器作为中央控制节点，负责系统监控和调度管理；分服务器则分布在各个电网局站，实现数据采集和发送，数据交换和共享，保障系统的可靠性和连续性。
2.数据采集智慧调度系统通过多种数据采集方式获取系统运行数据和环境数据，主要包括以下几个方面：（1）监测装置数据采集：通过智能监测设备采集发电机、负荷、线路等系统数据，并将数据上传至服务器。
（2）环境数据采集：通过气象站、水文站等环境监测装置采集气象、水文、地质等环境数据，为电力运行提供参考。
（3）其它数据采集：如遥控、遥信等数据采集。
3.数据管理数据的管理是智慧调度系统的核心，主要包括以下几个方面：（1）实时监控：系统通过集成多个实时监控模块，实时监控电网运行状态，发现异常情况及时报警，保障电力系统的运行安全。
（2）数据处理与分析：系统通过分析电网数据，分析电网运行状态，识别系统中的问题，并提出可行的解决方案，为调度员提供决策参考。
（3）数据共享：将数据共享给对应的调度员或单位，实现信息的共享和协同。
4.实时调度在电力系统运行中，由于受各种因素的影响，很难实现完全的预测。
因此，实时调度成为电力系统调度决策的主要手段。
智慧调度系统通过集成多个调度模块，包括负荷调度、发电机调度、线路调度等，实时监控电网运行状态，调度员可以通过智慧调度系统对电网运行进行实时调度、计划通信等工作，提高电力调度管理的效率。
智能化电力调度数据专网建设方案研究孙玮发表时间：2020-01-13T16:18:14.280Z 来源：《基层建设》2019年第28期作者：孙玮[导读] 摘要：建设电力无线专网将提升接入网建设经济效益，弥补光纤专网、无线公网建设与应用局限，拓展电网业务支撑能力及应用范围，其泛在、高速、安全、智能的特点符合泛在电力物联网建设要求，实现电网海量业务终端及电力用户数据的双向实时交互，支撑能源互联网发展。
国网山西省电力公司阳泉供电公司山西省阳泉市 045000摘要：建设电力无线专网将提升接入网建设经济效益，弥补光纤专网、无线公网建设与应用局限，拓展电网业务支撑能力及应用范围，其泛在、高速、安全、智能的特点符合泛在电力物联网建设要求，实现电网海量业务终端及电力用户数据的双向实时交互，支撑能源互联网发展。
关键词：智能化；电力调度；数据分析；专网建设为了满足当前电力调度的要求，需要引入智能化的电力调度系统，并且根据当地实际的用电需求制定电力建设方案，使得后期的电力调度更加具有科学性。
文章根据实际经验以及相关理论对智能化电力调度数据专网建设方案进行研究，希望能够为后期的研究者提供一定的参考。
1智能化电力调度数据建设理论基础根据实际使用情况可知，当前电力系统的工作运行主要包含发电、变电、输送、配电以及用户用电等环节。
发电站的发电机功率固定，而不同区域的用电要求根据时段的不同而产生较大的区别。
为了使电力得到更好的利用，需要根据不同区域的各个时段的用电要求进行及时的调整。
传统电力输送调整主要是通过人工根据对过去用电数据进行总结后得出的经验进行用电分配，这种方式虽然能够在一定程度上使电力被较好的利用，但是其使用的精确性还是存在一定的问题，并且不能实现适时调整。
智能化电力调度则较好地解决了这个问题，智能化电网控制系统会根据当前实际的用电量对该区域的用电功率进行合理的分配，并且进行及时调整。
为了明确智能电力调度的理论，首先需要对其结构进行分析，包括核心层、汇聚层、接入层等各个结构。
电力调度网解决方案2023引言概述：随着电力需求的不断增长和能源结构的调整，电力调度网成为了解决电力供应和需求平衡的重要手段。
本文将详细介绍电力调度网解决方案2023的五个部分。
一、智能化电力调度系统1.1 数据采集与分析：通过智能电表、传感器等设备，实时采集电力供应和需求的数据，利用大数据分析技术对数据进行处理和分析，为电力调度提供准确的基础数据。
1.2 负荷预测与优化：基于历史数据和实时数据，利用人工智能算法对未来负荷进行预测，并通过优化算法对电力供应进行调整，以实现供需平衡和能源效率的最大化。
1.3 智能化控制与调度：通过智能化控制系统，实现对电力设备的远程监控和调度，根据实时负荷情况和电力供应情况进行智能化调度，提高电力调度的灵活性和效率。
二、分布式能源管理系统2.1 分布式能源接入：将分布式能源（如太阳能、风能等）接入电力调度网，实现分布式能源的有效利用和管理。
2.2 能源互联网建设：通过建设能源互联网，实现分布式能源之间的互联互通，提高能源的灵活性和可靠性。
2.3 分布式能源调度：基于分布式能源的实时产能和需求，通过分布式能源管理系统进行调度，实现分布式能源的最优分配和利用。
三、电力市场交易平台3.1 电力交易机制：建立电力市场交易机制，实现电力供需双方的自主交易，提高电力市场的竞争性和透明度。
3.2 电力市场监管：建立电力市场监管机构，监督和管理电力市场交易，保证交易的公平和合规性。
3.3 电力市场信息化：通过信息化技术，实现电力市场信息的共享和交流，提高电力市场交易的效率和准确性。
四、电力调度网安全保障4.1 网络安全防护：建立完善的电力调度网网络安全防护体系，保护电力调度网的信息安全和系统稳定。
4.2 数据隐私保护：加强对电力调度网数据隐私的保护，确保电力调度网数据的安全和合规使用。
4.3 应急响应机制：建立电力调度网应急响应机制，及时应对网络攻击和突发事件，保障电力调度网的正常运行。
红河电网地区调度数据网建设网络体制与组网技术选择探究摘要：随着地区电网的快速发展，调度自动化、电能计量、保护信息等业务装置逐步IP化，调度数据网应用日趋广泛，现有的通信方式无法满足二次系统的要求。
建设一个安全、可靠、实用的调度数据网尤为迫切。
本文针对红河电网地区调度数据网建设网络体制和组网技术选择加以探究。
关键词：电网调度数据网；网络体制；组网技术；路由协议1.红河电网地区调度数据网需求分析目前云南省省干调度数据网覆盖红河地调及220kV及以上接入厂站，主要用于传输红河地调、220kV及以上厂站至省调的调度自动化业务及电能量业务。
而各110kV、35kV变电站至红河地调的调度自动化业务传输则仍通过点对点的专线通道接入，同时，根据调控一体化、地县调一体化的建设要求，需要通信网络提供大容量、高可靠性的传输通道，因此建设的地区调度数据网应覆盖红河地调、县调、110kV及35kV变电站，为调度数据业务提供网络传输通道，满足调度自动化以及调度生产管理的需求。
1.承载业务及流量分析1.承载业务分析根据《中国南方电网电力监控系统安全防护技术规范》（Q/CSG 1204009-2015），调度数据网分为实时VPN子网和非实时VPN子网，分别用于连接调度机构主站与厂站的安全区I和安全区II系统数据网络信息，安全区I承载实时业务，安全区II承载非实时业务。
实时业务与非实时业务均与电力生产、调度直接相关，区别在于实时业务对一次系统有控制功能，实时性、可靠性要求高于非实时业务。
1.1.业务基本带宽需求及流量分析红河地区调度数据网业务信息流向属性为：厂站端—调度端，35kV、110kV电压等级厂站与地调业务双向交互。
流量分析需关注网络结构、信息流向、节点类型的因素。
处于不同网络结构层级，会有不同类型的业务信息流量，处于不同节点类型，业务种类也不尽相同。
根据地区调度数据网承载的业务可靠性、实时性要求的不同，对实时业务、非实时业务的流量统计分析方法也应区分开。

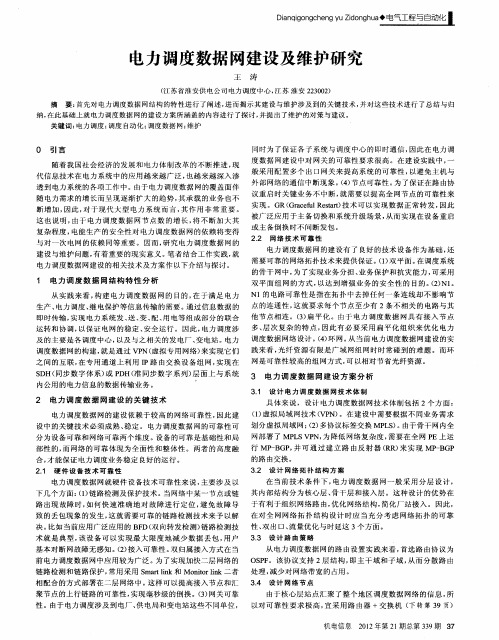

电力调度数据网建设方案的探讨
发表时间：2017-11-01T12:14:52.547Z 来源：《电力设备》2017年第18期作者：周铭遥王璐[导读] 摘要：随着电力自动化建设的不断发展，电力调度数据网为电力调度和生产的安全稳定提供了重要的保障。
网络技术的成熟性、稳定性是建设和维护电力调度数据网系统的核心。
（国网山东省电力公司烟台供电公司山东烟台 264001）摘要：随着电力自动化建设的不断发展，电力调度数据网为电力调度和生产的安全稳定提供了重要的保障。
网络技术的成熟性、稳定性是建设和维护电力调度数据网系统的核心。
关键词：电力调度数据网；分析；网络安全防护
1.电力调度数据网建设方案
1.1设计电力调度数据网技术体制
1.1.1虚拟局域网技术
虚拟局域网技术(VPN)是指网络中的站点不拘泥于所处的物理位置,可以根据需要灵活地加入不同的逻辑子网中的一种网络技术。
在网络中根据不同业务需求划分了几个虚拟局域网(VLan)。
因为VLan间是不通的,所以在链路末端的交换机上可以划分属于不同VLan的端口。
在这些端口上公用一个该VLan的网关，并且分配一个子网，这样接在该VLan上的工作站只需与该网关进行通讯。
这样,不同业务的工作站只需接到自己的VLan端口，将自己的IP地址改为网段中的地址,再设上相应的网关和掩码即可实现数据包的转发。
1.1.2多协议标签交换协议
多协议标签交换协议(MPLS)是核心路由器利用含有边缘路由器在IP分组内提供的前项信息的标签(label)或标记(tag)，实现网络层交换的一种交换方式。
由于骨干网内全网部署MPLSVPN,为降低网络复杂度,需要在全网PE上运行MP-BGP，并可通过建立路由反射器(RR)来实现MP-BGP的路由交换。
1.2设计网络拓扑结构方案
网络拓扑(Topology)结构是指构成网络的成员间特定的物理的即真实的、或者逻辑的即虚拟的排列方式。
电力调度数据网采用分层设计,内部结构分为核心层、骨干层和接入层三层。
三层设计便于组织网络路由,优化网络结构,简化厂站接入。
网络拓扑结构设计原则应遵循以下几点。
1.2.1拓扑可靠性原则
网络的拓扑设计应遵循N-1的电路可靠性和N-1的节点可靠性原则。
即要求每个节点至少有2条不相关的链路与其他节点相连，去掉拓扑中任何1条链路，对节点的连通性无影响。
N-1的节点可靠性是指去掉拓扑中任何1个节点，对其他节点的连通性无影响，如某个节点故障应不影响其他节点的连通。
1.2.2双出口原则
国调局域网、每个网调局域网都有两个出口。
同时,为防止因外部原因(如停电)造成两出口同时失效,两个出口应位于不同的地理位置,两出口的外联电路中至少有两条没有相关性。
1.2.3流量优化与时延原则
根据网络的流量和流向，合理配置电路及其带宽。
网络流量分布均匀，各电路带宽得到较充分的利用，不存在网络带宽瓶颈，并适度考虑“N-1”情况下的网络流量。
1.3设计路由策略
根据路由协议的分析可知，调度数据网首选路由协议为OSPF,而该协议支持两层结构,即主干域和子域，从而分散路由处理，减少网络带宽占用。
使用OSPF协议必须考虑到骨干区域的连通性,即使某条链路断开后也可以保证主干区域不会分离。
每个子域将省调节点或较为重要的地调节点设置为该域的边界路由器ABR。
为保证网络的弹性，每个子域ABR均应考虑采用分布体系结构,以满足可靠性、冗余性要求。
系统OSPF划分为8个区域,区域0加入到区域0中的接口是各地调上联省调路由器的接口,与其他地调路由器互联；区域1～7分别为各地调及下属变电站的相关接口。
1.4设计网络节点
由于核心层站点汇聚了整个地区调度数据网络的信息，所以对可靠性要求极高，宜采用路由器+交换机方式。
远景规划在地调网络中心增加1台路由器，2台路由器通过快速以太网相连，实现站点设备的备份。
由于骨干层站点汇聚了各县级调度数据网络的信息，所以对可靠性要求较高，采用路由器+交换机方式。
1.5设计IP规划方案
地址编码的基本原则是满足地址的唯一性。
为使寻址更加有效，且保证地址的唯一性，网络地址编址编码及分配应与网络拓扑及地址管理体制相结合。
可采用30位掩码的分配方式,每条链路(如为N×E1则视为1条链路)采用1个子网网段。
核心、汇聚层节点间的连接共有9条链路，共需9个子网网段。
接层节点上联汇聚层节点的链路为90个变电站,其中82个110kVA变电站按单链路上联链路计算，则共需82个子网网段，8个330kVA变电站按双链路上联链路计算，则共需16个子网网段。
2.电力调度数据网的完善
2.1网络拓扑的完善
电力调度数据网覆盖的节点比较多，传输信息流向大多都是从站端向调度端汇聚的模式。
对于这种大型网络的组建，在网络分级时可沿用现有调度数据网的模式，将整个调度数据网络分为骨干和接入两级自治域，对骨干网进行双重化、双平面组网；接入网按照调度等级划分为国调、网调、省调、地调四个接入网，各接入网进行相对独立、单平面组网；厂站端采用双设备按调度关系接入不同的接入网，实现各接入网与骨干网的共同接入。
接入网和骨干网都采用分层结构，分为汇聚、接入、核心三层。
汇聚层选择各省调作为节点，接入网选择各地调作为接入节点，而核心层则选择国调和网调为节点。
2.2加强安全技术保障
只有加强安全技术保障，才能对电力调度数据网进行建设和维护。
具体来说，可以采用网络安全访问控制技术（如防火墙、VPN设备、VLAN划分、TCP同步攻击拦截、实时入侵检测技术等）来实现对绝大多数攻击的阻止，还可以通过采用加密通信技术、身份认证技术、备份和恢复技术来提高数据网的安全性。
2.3合理选择组网通道
电力调度数据网通常采用的组网方式是IPoverSDH、IPoverWDMD等，而组网通道方式的选择必须根据各级网络规模的大小。
在接入网中，电网规模较大的省调接入网涉及站点较多，若每个220KV及以上站点均采用光纤直连方式接入，将占用大量的纤芯，现有220KV线路上的光缆多为24芯，且为省、地光通信网共用，目前已经承载的系统有WDM、SDH、信息广域网，同时还为线路保护提供专用纤芯，纤芯资源已经严重不足，显然采用这种方式是极不现实的。
对于那些电网规模较小的省、地调接入网，在光缆纤芯资源较丰富的情况下，可以选择使用光纤直连的方式组网。
合理选择组网通道是十分重要的。
2.4加强网络安全防护
网络广、交互多是智能电网的显著特点，但也就是因为这些特点，智能电网面临的新信息可能具有安全风险，必须加强网络安全防护，预防网络安全风险。
在业务系统之间，实时交互是十分频繁的，大量交互的信息是导致数据传输慢的主要原因。
终端用户的交互信息存在窃取和破坏的风险，如果重要信息被非法入侵者恶意窃取，将会影响到电力系统的安全稳定运行，最终造成不可挽回的局面。
所以，加强信息安全防护建设是十分必要的。
网络安全技术主要包括物理隔离、防火墙技术、数据加密与验证、入侵检测等内容。
防火墙技术和加密技术是解决调度数据网安全问题的主要方式，可以在调度端和广站端的网络边界设置加密认证装置来实现网络的边界防护。
在非实时业务与路由器之间设置加密认证装置和硬件防火墙，对传输数据进行加密，就可以很好的起到防止外部用户对数据网路信息进行窃取和破坏的作用。
确保业务数据的安全传输十分重要。
3.结语
通过电力调度数据网的建设，从根本上改变了传统的点对点信息传送方式，为生产调度信息资源的充分开发和优化配置提供了基础，大大改善了信息传输通道的质量,提高了信息的准确性和冗余度，为电力调度和电力生产数据业务提供高速、稳定的网络通道保障。
