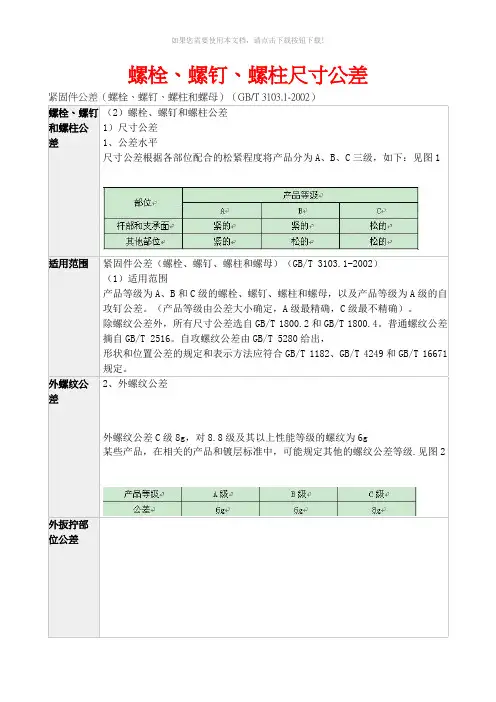

螺栓、螺钉、螺柱尺寸公差紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T 3103.1-2002）螺栓、螺钉和螺柱公差（2）螺栓、螺钉和螺柱公差1）尺寸公差1、公差水平尺寸公差根据各部位配合的松紧程度将产品分为A、B、C三级，如下：见图1适用范围紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T 3103.1-2002）（1）适用范围产品等级为A、B和C级的螺栓、螺钉、螺柱和螺母，以及产品等级为A级的自攻钉公差。
（产品等级由公差大小确定，A级最精确，C级最不精确）。
除螺纹公差外，所有尺寸公差选自GB/T 1800.2和GB/T 1800.4。
普通螺纹公差摘自GB/T 2516。
自攻螺纹公差由GB/T 5280给出，形状和位置公差的规定和表示方法应符合GB/T 1182、GB/T 4249和GB/T 16671规定。
外螺纹公差2、外螺纹公差外螺纹公差C级8g，对8.8级及其以上性能等级的螺纹为6g某些产品，在相关的产品和镀层标准中，可能规定其他的螺纹公差等级.见图2外扳拧部位公差图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
外扳拧高度的最小值kw=0.7kmin。
kw确定的长度范围内，除倒角、垫圈面或圆角以外的对角宽度均应符合emin。
kw量规检验，见相应产品标准。
外扳拧部位对角宽度对图b所示形状，emin与Smin的关系A、B、C级产品均为emin=1.13Smin，emin=1.12Smin（用于法兰面螺栓和螺钉，以及其他冷镦成形而无切边工序的产品）。
对图a所示形状，emin=1.3Smin。
外扳拧头部高度k 图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
4-内扳拧部位公差4．内扳拧部位公差a．内六角对边宽度S的公差和内六角对角最小宽度eminA级产品的对边宽度如图所示，B级和C级不作规定。
螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。
米制和英寸制国家均广泛采用。
用于输送液体、气体、和安装电线的管接头和管子的连接。
国家标准可查阅 GB/T7307-2001。
完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。
行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。
该系列螺纹在世界上应用广泛，常用于水及煤气管行业。
锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。
完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

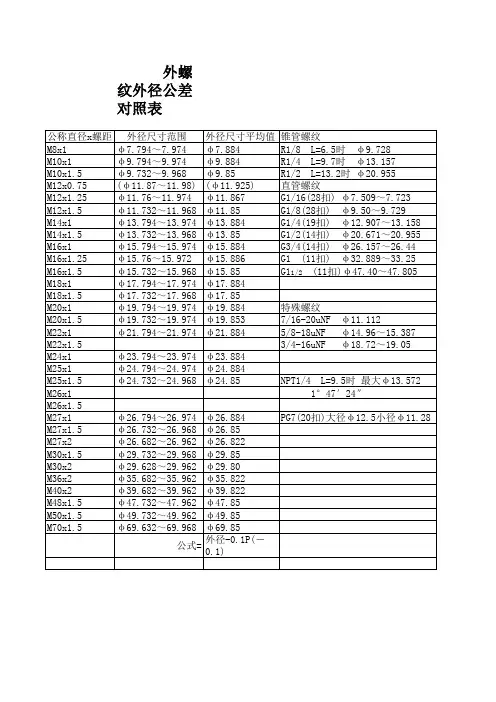

常用螺纹尺寸及公差汇总表公制螺纹基本直径内螺纹公差等级小径6H 7H 6g中径公差小径公差中径公0,差小径公差中径公差8.917 0,+0.150 0,+0.236 0,+0.190 0,+0.300 -0.026,-0.138 10.917 0,+0.160 0,+0.236 0,+0.200 0,+0.300 -0.026,-0.144 122.917 0,+0.160 0,+0.236 0,+0.200 0,+0.300 -0.026,-0.144 10.647 0,+0.180 0,+0.265 0,+0.224 0,+0.335 -0.028,-0.160 12.647 0,+0.180 0,+0.265 0,+0.224 0,+0.335 -0.028,-0.160 10.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 12.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 14.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 16.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 18.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 20.376 0,+0.190 0,+0.300 0,+0.236 0,+0.375 -0.032,-0.172 22.376 0,+0.200 0,+0.300 0,+0.250 0,+0.375 -0.032,-0.182美制NPSM螺纹（美国标准ANSI B1.20.1机械连接用直管螺纹60度）NPT布锥管螺纹55度英锥管螺纹55度英锥管螺纹本大小本R1/8*28 9.728 9.147 8.566 4 4.9 3.1 6.5 R1/4*19 13.157 12.301 11.445 6 7.3 4.7 9.7美制螺纹可拆式芯子与套筒连接螺纹新西兰B09内螺纹NPTF+密封管螺纹备注：1.表中外螺纹的完整螺纹长度包括不超过一个螺距长度的倒角2.表中内螺纹的完整螺纹长度不包括在中径线和倒角交线外的锥口孔。
螺纹公差等级对照表螺纹：螺纹指的是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。
螺纹公差等级表：公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18,数字越大，公差等级越低，尺寸允许的变动范围越大，加工难度越小。
选择公差等级的实质就是正确解决机器零件使用要求与制造工艺及成本之间的矛盾。
选择公差等级的原则，是在满足零件使用要求的前提下，尽可能选用较低的公差等级。
精度要求应与生产的可能性协调一致，即要采用合理的加工工艺、装配工艺和现有设备。
但是，在必要的情况下，则要采取提高设备精度和改进工艺的方法来保证产品的精度。
对配合尺寸选取适当的公差等级是极为重要的。
（1）选择公差等级首先应保证使用要求。
（2）选择公差等级时，既要满足设计要求，也要考虑工艺的可能性及经济性。
选择最佳加工精度是一个非常复杂的技术经济问题。
它不仅要考虑加工成本，而且要考虑由于加工精度的提高而增加的装配成本，以及精度对产品使用性能和经济指标的影响。
（3）在机械制造中，公差等级的规定是本着既能保证机器的精度和零部件的互换性，又能保证制造机器的经济性。
就是说只要低的精度能够保证机器的功能和精度，就不要过高地要求零部件的精度.那样会增加制造成本。
具体应该根据该机器的种类和某种零件的用场来确定其公差等级，公差包括尺寸公差和配合公差.使用时可参考机械设计手册中列举的各种零件的推荐公差等级，灵活应用。
