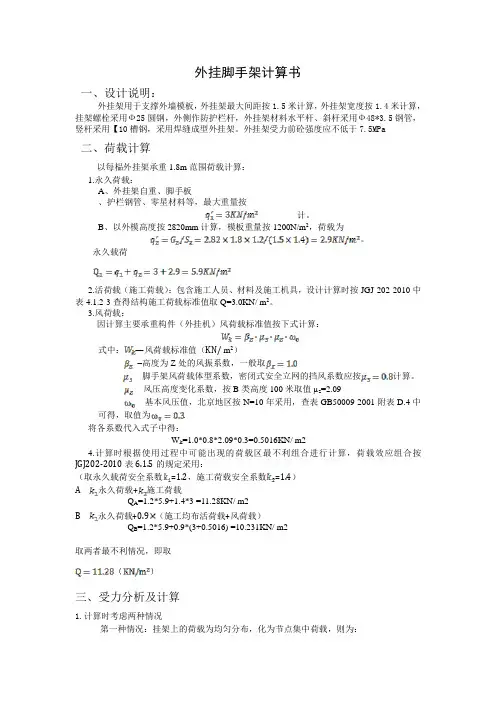

脚手架计算书1、计算依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）（2）《建筑结构荷载规范》（GB50009-2006）（3）工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=24米，密目网规格：2300目/100cm2 ，每目空隙面积为1.3mm2。
脚手架立于基槽回填土上，下设50×100×4000木垫板。
步距1.8m，立杆纵距l a=1.5米，立杆横距l b=1.05米，连墙件为2步3跨设置，脚手板按同时铺设4排计算，同时作业层数n1=2。
脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2,E=2.06×105N*mm23、荷载标准值（1）结构自重标准值：g k1的取值参照脚手架安全技术规程的附表选用（双排脚手架）g k1=0.13 kN/m2。
（2）脚手板自重标准值：g k2=0.35kN/m2（可按实际取值）（3）栏杆、挡脚板自重标准值：0.14 kN/m（4）施工均布活荷载：q k=3 kN/m2（5）风荷载标准值：ωk=μz·μs·ω0=1.25*1.3*0.7=1.14 kN/m2式中μz——风压高度变化系数，查《建筑结构荷载规范》取值，地面粗糙类别选B,取μz=1.25。
μs——脚手架风荷载体型系数，取1.3.ω0——基本风压值，根据澳大利亚荷载规范取值为0.7 kN/m24、纵向水平杆、横向水平杆强度及变形计算（1）横向水平杆计算脚手架搭设剖面图如下：按简支梁计算每纵距脚手板自重Q G2k =g k2×1.5=0.35×1.5 =0.525 kN/m每纵距施工荷载Q Qk =q k ×l a =3×1.5=4.5 Kn/mM Gk = 0.525*1.05*1.05/8=0.067kN ·mM Qk = 4.5*1.05/1.05/8=0.62 kN ·mM=1.2M Gk +1.4M Qk =1.2×0.067+1.4×0.62= 0.95kN ·mσ=M max /W=0.95*103*103/5.08*103=187<f =205 kN/mm 2横向水平杆强度满足要求。
双排扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009—2012《钢结构设计规范》GB50017—2003《建筑地基基础设计规范》GB50007-2011计算参数：钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架,搭设高度25。
3米,立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0。
30米，立杆的步距1。
80米。
钢管类型为φ48.3×3.6，连墙件采用3步3跨，竖向间距5。
40米，水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑2层施工.脚手板采用竹串片，荷载为0。
35kN/m2，按照铺设4层计算。
栏杆采用竹串片，荷载为0。
17kN/m,安全网荷载取0.0100kN/m2.脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0。
30kN/m2，高度变化系数1.0000，体型系数0.6000。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0。
40。
钢管惯性矩计算采用 I=π(D4-d4）/64，抵抗距计算采用 W=π（D4-d4)/32D。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1。
500/2=2.250kN/m荷载的计算值 q=1。
2×0。
040+1。
2×0.262+1.4×2。
250=3.513kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3。

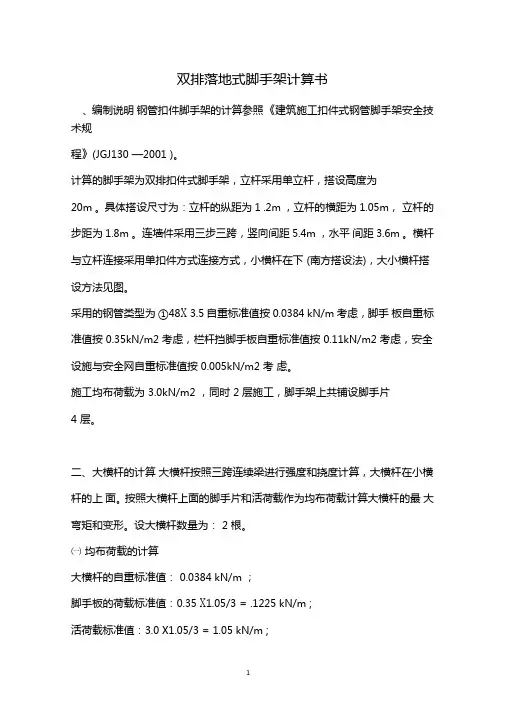

双排落地式脚手架计算书、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130 —2001 )。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m 。
具体搭设尺寸为：立杆的纵距为1 .2m ，立杆的横距为1.05m，立杆的步距为1.8m 。
连墙件采用三步三跨，竖向间距5.4m ，水平间距3.6m 。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下 (南方搭设法)，大小横杆搭设方法见图。
采用的钢管类型为①48X 3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2 考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。
施工均布荷载为3.0kN/m2 ，同时2 层施工，脚手架上共铺设脚手片4 层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m ；脚手板的荷载标准值：0.35 X1.05/3 = .1225 kN/m ;活荷载标准值：3.0 X1.05/3 = 1.05 kN/m ;静荷载的计算值：q1 = 1.2 X0384+1.2 X1225 = .1931 kN/m ;活荷载的计算值：q2= 1.4 X.05 =1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max=0.08q1l2＋0.101q2l2跨中最大弯矩为M1max=0.08X.1931X1.22＋0.101X1.47X1.22 =.236 kN.m 支座最大弯矩计算公式如下：M2max=－0.10q1l2－0.117q2l2支座最大弯矩为M2max=－0.10X.1931X1.22－0.117X1.47X1.22 = -.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：(r= Mmax/W = .2755 X000000/5080 = 54.2323 N/mm2 ;因为(r= 54.2323 N/mm2<205 N/mm2 符合要求。
脚手架计算书一、脚手架数据脚手架搭设高度为6m ，立杆的纵距为3.1m ，横距为2m ，步距为1.5m ，脚手架示意图如图1所示。
脚手架需承受4个人同时施工作业，取1个人体重为100kg ，并考虑铺板总重200kg ，铺板横担在AB ，CD 两根水平横杆上，故该脚手架的AB ，CD 两根水平横杆需承受均布线荷载设计值取为0.99kN/m 。
图1 脚手架模型图二、脚手架立杆计算经计算，立杆承受的最大轴力设计值 3.3kN N =。
按《建筑施工扣件式钢管脚手架安全技术规范》（下文简称《扣规》） 立杆计算长度0l k h μ=式中k ——计算长度附加系数，其值取1.155；μ——考虑脚手架整体稳定因素的单杆计算长度系数，取2.0；h ——立杆步距。
0 1.155 2.015003465mm l k h μ==⨯⨯= 长细比03465219.615.78l i λ=== 查表得立杆的稳定系数0.151ϕ=330044.7MPa 215MPa 0.151489.3N f A ϕ==≤=⨯ 立杆的稳定性计算满足设计要求。
三、横向水平杆的计算经计算，横向水平杆承受的最大弯矩设计值出现在AB 杆中部0.2kNm M =。
按《扣规》60.21039.4MPa 215MPa 5077.5M f W σ⨯===≤= 横向水平杆的抗弯承载力满足设计要求。
横向水平杆的最大挠度出现在脚手架第3步横向水平杆的中部445550.0431002mm 384384 2.0610121870ql EI ν⨯⨯===⨯⨯⨯ 横向水平杆的最大挠度小于/150l 与10mm ，挠度满足设计要求。
四、支撑的计算经计算，上部斜撑承受的最大轴力设计值 1.65kN N =，下部斜撑承受的最大轴力设计值0.75kN N =，均按轴心受压构件考虑。
按《扣规》上部斜撑计算长度0 1.021572157mm l =⨯= 长细比02157136.715.78l i λ=== 查表得稳定系数0.362ϕ=31.65109.3MPa 215MPa 0.362489.3N f A ϕ⨯==≤=⨯ 上部斜撑的稳定性计算满足设计要求。

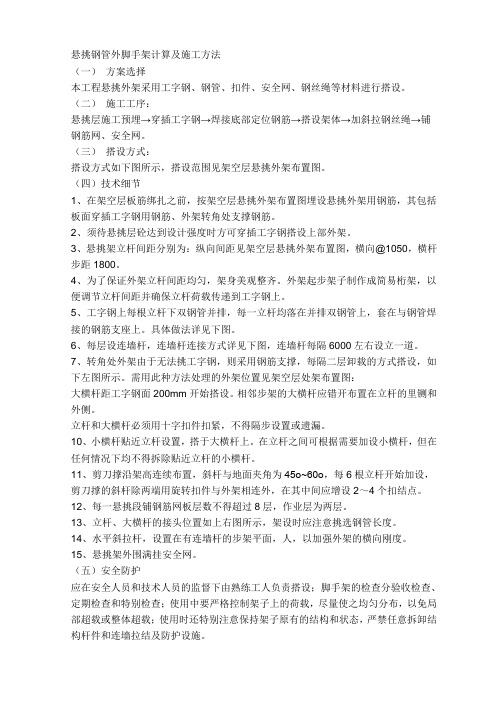

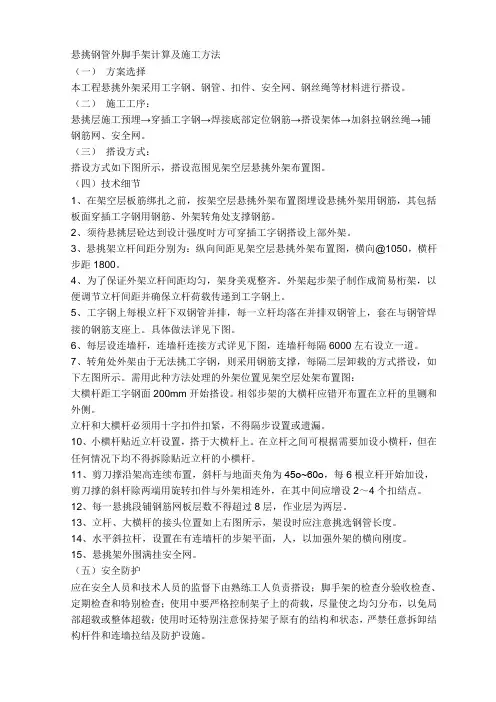

悬挑钢管外脚手架计算及施工方法（一）方案选择本工程悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。
（二）施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。
（三）搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。
（四）技术细节1、在架空层板筋绑扎之前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。
2、须待悬挑层砼达到设计强度时方可穿插工字钢搭设上部外架。
3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。
4、为了保证外架立杆间距均匀，架身美观整齐。
外架起步架子制作成简易桁架，以便调节立杆间距并确保立杆荷载传递到工字钢上。
5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接的钢筋支座上。
具体做法详见下图。
6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设立一道。
7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载的方式搭设，如下左图所示。
需用此种方法处理的外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。
相邻步架的大横杆应错开布置在立杆的里铡和外侧。
立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。
10、小横杆贴近立杆设置，搭于大横杆上。
在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。
11、剪刀撑沿架高连续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
12、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。
13、立杆、大横杆的接头位置如上右图所示，架设时应注意挑选钢管长度。
14、水平斜拉杆，设置在有连墙杆的步架平面，人，以加强外架的横向刚度。
15、悬挑架外围满挂安全网。
（五）安全防护应在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查；使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。
1 24m高施工外脚手架设计计算书一、参数信息:1.脚手架参数双排脚手架搭设高度为 24.0 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.05米，大小横杆的步距为1.80 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 120 米；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处天津省天津市，基本风压为0.50 kN/m2；风荷载高度变化系数μz为0.84，风荷载体型系数μs为0.65；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地基参数地基土类型:碎石土；地基承载力标准值(kN/m2):500.00；立杆基础底面面积(m2):0.09；地面广截力调整系数:0.40。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.350×1.050/(2+1)=0.123 kN/m ；活荷载标准值: Q=3.000×1.050/(2+1)=1.050 kN/m；静荷载的设计值: q1=1.2×0.038+1.2×0.123=0.193 kN/m；活荷载的设计值: q2=1.4×1.050=1.470 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。
型钢悬挑脚手架(扣件式)1.25m（单拉杆）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计标准》GB50017-20176、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.03+0.3×1.5/(1+1))+1.4×3×1.5/(1+1 )=3.456kN/m正常使用极限状态q'=(0.03+G kjb×l a/(n+1))=(0.03+0.3×1.5/(1+1))=0.255kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[3.456×0.82/8，3.456×0.12/2]=0.276kN·mσ=γ0M max/W=1.1×0.276×106/4120=73.82N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×0.255×8004/(384×206000×98900)，0.255×1004/(8×206000×98900)]=0.067mmνmax＝0.067mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=3.456×(0.8+0.1)2/(2×0.8)=1.75kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=0.255×(0.8+0.1)2/(2×0.8)=0.129kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.75kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1.1×0.465×106/4120=124.271N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.298mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=2.072kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.1×1.75kN≤R c=0.9×8=7.2kN纵向水平杆：R max=1.1×2.072kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.03/h)×H=(0.12+(0.8+0.1)×1/2×0.03/1.8)×24.3=3.0 99kN单内立杆：N G1k=3.099kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/1/2=(24.3/1.8+1)×1.5×(0.8+0.1)×0.3×1/1/ 2=2.936kN1/1表示脚手板1步1设单内立杆：N G2k1=2.936kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/6=(24.3/1.8+1)×1.5×0.17×1/6=0.616kN1/6表示挡脚板6步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×24.3=0.364kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.936+0.616+0.364=3.917kN单内立杆：N G2k=N G2k1=2.936kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.8+0.1)×(1×3)/2=2.025kN内立杆：N Q1k=2.025kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.099+3.917)+1.4×2.025=11.254kN单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.099+2.936)+1.4×2.025=10.077kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.55×1.8=2.79m长细比λ=l0/i=2.79×103/16=174.375≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.55×1.8=3.222m长细比λ=l0/i=3.222×103/16=201.403查《规范》表A得，υ=0.1792、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.099+3.917=7.016kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.099+3.917)+1.4×2.025=1 1.254kNM wd=υwγQ M wk=υwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.153×1.5×3.62)=0.075kN·m σ=γ0[N/(υA)+M wd/W]=1.1×[11254.029/(0.179×384)+74952.864/4120]=200.113N/mm2≤[f]=205N/mm 2满足要求！八、连墙件承载力验算N lw=1.4×ωk×2×h×3×l a=1.4×0.167×2×1.8×3×1.5=3.788kN长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，υ=0.896(N lw+N0)/(υAc)=(3.788+3)×103/(0.896×384)=19.729N/mm2≤0.85×[f]=0.85×205N/mm2= 174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=3.788+3=6.788kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数附图如下：平面图立面图三、主梁验算荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=7.02/1=7.02kN第2排：F'2=F2'/n z=7.02/1=7.02kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=11.25/1=11.25kN第2排：F2=F2/n z=11.25/1=11.25kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1.1×2.174×106/141000=16.956N/mm2≤[f]=215N/mm2 符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1.1×11.3×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=14.69N/mm2τmax=14.69N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=0.039mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=5.483kN,R2=17.329kN四、上拉杆件验算上拉杆件角度计算：α1=arctanL1/L2=arctan(2800/1050)=69.444°上拉杆件支座力：设计值：R S1=n z R2=1×17.329=17.329kN主梁轴向力设计值：N SZ1=R S1/tanα1=17.329/tan69.444°=6.499kN上拉杆件轴向力：设计值：N S1=γ0R S1/sinα1=1.1×17.329/sin69.444°=20.359kN上拉杆件的最大轴向拉力N S=max[N S1...N Si]/2=10.179kN轴心受拉稳定性计算：σ=N S/A=10.179×103/314.2=32.398N/mm2≤0.5×f=102.5N/mm2符合要求！螺栓验算：σ=N S/(π×d e2/4)=10.179×103/(π×202/4)=32.402N/mm2≤[ft]=400N/mm2钢筋作为上拉杆件，端部采用螺栓与主梁连接时，为了保持对称，主梁两边各1根钢筋。
三、下部双立杆稳定性验算梯号：计算书第 3 页脚手架参数：单立杆高度22M单立杆根数4根双立杆高度30M双立杆根数8根立杆纵距 1.35M立杆横距 1.6M作业层面积 2.16M2步高 1.8M步数29步参考步数28.889步每层钢管长度11M层增加钢管长度0M钢管总长647M每层旋转扣件数量12只增加扣件数量2只旋转扣件总量350只每层增加扣件数0只对接扣件数数102只参考值82只公式： N/ΨA≤K A K H f式中：N：立杆段产生的的轴心压力，按N=1.2(N GK1+N GK2)+1.4N QK计算N GK1:钢管自重产生的轴力N GK2：竹笆及扣件产生的轴力N QK：脚手架活载荷标准值产生的轴力Ψ：整体稳定系数。
根据换算长细比λ=l0/i的值，查附录C表CA：立杆毛截面之和A=3912K A：与立杆截面的调正数，双杆取0,7K A=0.7K H：与高度有关的调整整.根据公式K H=1÷(1+H/100)计算K H=0.6578947f：钢管的抗弯强度设计值。
f=205N/mm21)钢管自重产生的轴力N GK1N GK1=钢管总长×3.84kg/mN GK1=2484.48kg2)N GK2=竹笆自重+扣件自重a)竹笆自重=面积×10kg/M2×步数竹笆自重=626.4kgb)扣件自重=旋转扣件数×1.46kg/只+对接扣件数×1.84kg/只扣件自重=698.68kg所以N GK2=1325.08kg3)N QK=2×面积×250kg/M2N QK=1080kg代入公式N=1.2(N GK1+N GK2)+1.4N QKN= 6083.472kgN=60834.72N公式长细比λ=l0/i=kμh/i式中k：长度附加系数，k=1.155μ：影响脚手架整体稳定因素的单杆计算长度系数，μ=1.5梯号：计算书第 3 页h：步距h= 1.8Mi：回转半径，i=0.0158所以λ=197.3734根据λ的值,查附录C表C得出Ψ=0.186代入公式N/ΨA=83.60644N/mm2代入公式K A K H f=94.40789N/mm2因为 N/ΨA≤K A K H f所以中(下)部双立杆稳定性可靠。

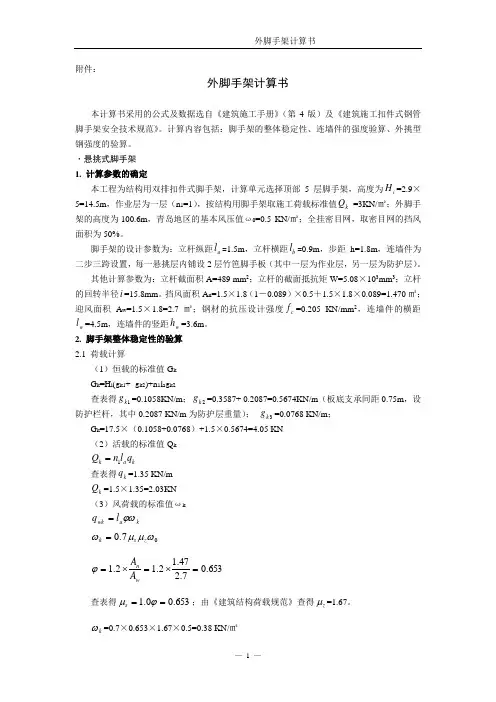

附件：外脚手架计算书本计算书采用的公式及数据选自《建筑施工手册》（第4版）及《建筑施工扣件式钢管脚手架安全技术规范》。
计算内容包括：脚手架的整体稳定性、连墙件的强度验算、外挑型钢强度的验算。
·悬挑式脚手架 1. 计算参数的确定本工程为结构用双排扣件式脚手架，计算单元选择顶部5层脚手架，高度为i H =2.9×5=14.5m ，作业层为一层（n 1=1），按结构用脚手架取施工荷载标准值k Q =3KN/㎡；外脚手架的高度为100.6m ，青岛地区的基本风压值ω0=0.5 KN/㎡；全挂密目网，取密目网的挡风面积为50%。
脚手架的设计参数为：立杆纵距a l =1.5m ，立杆横距b l =0.9m ，步距h=1.8m ，连墙件为二步三跨设置，每一悬挑层内铺设2层竹笆脚手板（其中一层为作业层，另一层为防护层）。
其他计算参数为：立杆截面积A=489 mm 2；立杆的截面抵抗矩W=5.08×103mm 3；立杆的回转半径i =15.8mm 。
挡风面积A n =1.5×1.8（1－0.089）×0.5＋1.5×1.8×0.089=1.470㎡；迎风面积A w =1.5×1.8=2.7㎡；钢材的抗压设计强度c f =0.205 KN/mm 2，连墙件的横距w l =4.5m ，连墙件的竖距w h =3.6m 。
2. 脚手架整体稳定性的验算 2.1 荷载计算（1）恒载的标准值G k G k =H i (g k1+ g k2)+n 1l a g k2查表得1k g =0.1058KN/m ；2k g =0.3587+ 0.2087=0.5674KN/m （板底支承间距0.75m ，设防护栏杆，其中0.2087 KN/m 为防护层重量）； 3k g =0.0768 KN/m ；G k =17.5×（0.1058+0.0768）+1.5×0.5674=4.05 KN （2）活载的标准值Q kk a k q l n Q 1=查表得k q =1.35 KN/m k Q =1.5×1.35=2.03KN（3）风荷载的标准值ωkk a wk l q ϕω=07.0ωμμωz s k = 653.07.247.12.12.1=⨯=⨯=w n A A ϕ 查表得653.00.1==ϕμs ；由《建筑结构荷载规范》查得z μ=1.67。
双排扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度25.3米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为φ48.3×3.6，连墙件采用3步3跨，竖向间距5.40米，水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。
栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.040+1.2×0.262+1.4×2.250=3.513kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.513×0.9002/8=0.356kN.mσ=M/W = 0.356×106/5262.3=67.585N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值 q=0.040+0.262+2.250=2.552kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.552×900.04/(384×2.06×105×127084.5)=0.833mm小横杆的最大挠度小于900.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。
1.荷载值计算小横杆的自重标准值 P1=0.040×0.900=0.036kN脚手板的荷载标准值 P2=0.350×0.900×1.500/2=0.236kN活荷载标准值 Q=3.000×0.900×1.500/2=2.025kN荷载的计算值 P=(1.2×0.036+1.2×0.236+1.4×2.025)/2=1.581kN大横杆计算简图2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=0.08×(1.2×0.040)×1.5002+0.175×1.581×1.500=0.424kN.m σ=M/W = 0.424×106/5262.3=80.479N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:大横杆自重均布荷载引起的最大挠度V1=0.677×0.040×1500.004/(100×2.060×105×127084.500)=0.052mm集中荷载标准值 P=(0.036+0.236+2.025)/2=1.148kN集中荷载标准值最不利分配引起的最大挠度V2=1.146×1148.490×1500.003/(100×2.060×105×127084.500)=1.697mm 最大挠度和V=V1+V2=1.749mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!三、扣件抗滑力的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ R c其中 R c——扣件抗滑承载力设计值,单扣件取8.0kN,双扣件取12.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算横杆的自重标准值 P1=0.040×1.500=0.060kN脚手板的荷载标准值 P2=0.350×0.900×1.500/2=0.236kN活荷载标准值 Q=3.000×0.900×1.500/2=2.025kN荷载的计算值 R=1.2×0.060+1.2×0.236+1.4×2.025=3.190kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
四、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1295N G1 = 0.130×25.300=3.276kN(2)脚手板的自重标准值(kN/m2)；本例采用竹串片脚手板，标准值为0.35N G2 = 0.350×4×1.500×(0.900+0.300)/2=1.260kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹串片脚手板挡板，标准值为0.17N G3 = 0.170×1.500×4=1.020kN(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.010N G4 = 0.010×1.500×25.300=0.379kN经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 5.936kN。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值 N Q = 3.000×2×1.500×0.900/2=4.050kN风荷载标准值应按照以下公式计算其中 W0——基本风压(kN/m2)， W0 = 0.300U z——风荷载高度变化系数，U z = 1.000U s——风荷载体型系数： U s = 0.600经计算得到：W k = 0.300×1.000×0.600 = 0.180kN/m2。
考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G + 0.9×1.4N Q经过计算得到，底部立杆的最大轴向压力：N=1.2×5.936+0.9×1.4×4.050=12.226kN不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G + 1.4N Q经过计算得到，底部立杆的最大轴向压力：N=1.2×5.936+1.4×4.050=12.793kN风荷载设计值产生的立杆段弯矩 M W计算公式M W = 0.9×1.4W k l a h2/10其中 W k——风荷载标准值(kN/m2)；l a——立杆的纵距 (m)；h ——立杆的步距 (m)。
