双频微带天线的研究一、本文概述随着无线通信技术的快速发展,微带天线作为一种重要的天线形式,在无线通信、雷达、卫星通信等领域得到了广泛应用。
双频微带天线作为微带天线的一种特殊形式,具有能够在两个不同频段同时工作的特点,因此在多频段无线通信系统中具有重要的应用价值。
本文旨在深入研究双频微带天线的设计理论、性能优化及其在实际应用中的表现,为双频微带天线的进一步发展提供理论支持和实践指导。
本文首先回顾了微带天线的发展历程和研究现状,介绍了双频微带天线的基本原理和设计方法。
在此基础上,对双频微带天线的关键参数进行了详细分析,包括天线的尺寸、介质基板的选取、馈电方式等,并对影响天线性能的主要因素进行了讨论。
接着,本文提出了一种新型的双频微带天线设计方案,并对其进行了仿真分析和实验验证。
仿真结果表明,该设计方案在预定频段内具有良好的阻抗匹配和辐射性能。
本文还对双频微带天线在实际应用中的性能表现进行了评估,为其在无线通信系统中的应用提供了参考依据。
通过本文的研究,不仅能够加深对双频微带天线设计理论和性能优化的理解,还能为双频微带天线在实际应用中的推广提供有力支持。
本文的研究成果也为其他类型的多频段天线设计提供了有益的借鉴和参考。
二、双频微带天线的基本理论双频微带天线是近年来无线通信领域研究的热点之一,其基本理论主要基于电磁波的传播特性和天线的辐射原理。
微带天线是一种薄型、轻质、低剖面的天线,它利用微带线或同轴线等馈电方式,将电磁波辐射到空间中。
双频微带天线则是指能够在两个不同频段内同时工作的天线,这种天线具有多频带、小型化、集成化等优点,在无线通信、雷达、卫星通信等领域具有广泛的应用前景。
双频微带天线的基本理论主要包括天线辐射原理、谐振理论、阻抗匹配等。
天线辐射原理是天线工作的基础,它涉及到电磁波的传播和辐射。
微带天线通过微带线上的电场和磁场分布,将电磁波转化为空间中的辐射波。
双频微带天线则需要在两个不同频段内实现辐射,因此需要通过设计合适的天线结构和馈电方式来实现。

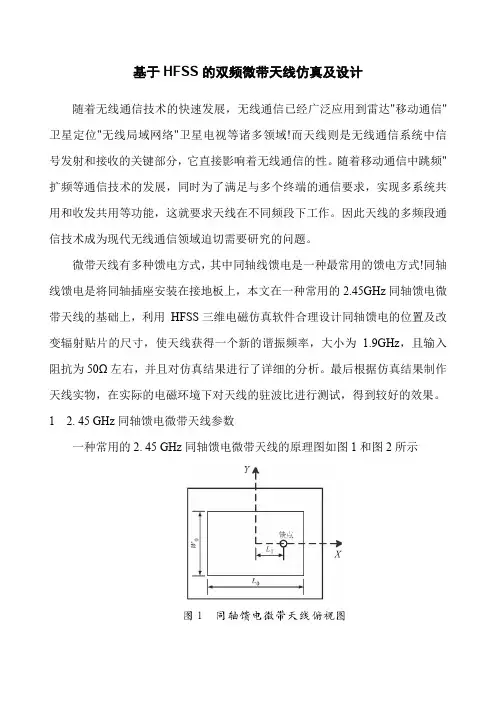

基于HFSS的双频微带天线仿真及设计随着无线通信技术的快速发展,无线通信已经广泛应用到雷达"移动通信"卫星定位"无线局域网络"卫星电视等诸多领域!而天线则是无线通信系统中信号发射和接收的关键部分,它直接影响着无线通信的性。
随着移动通信中跳频"扩频等通信技术的发展,同时为了满足与多个终端的通信要求,实现多系统共用和收发共用等功能,这就要求天线在不同频段下工作。
因此天线的多频段通信技术成为现代无线通信领域迫切需要研究的问题。
微带天线有多种馈电方式,其中同轴线馈电是一种最常用的馈电方式!同轴线馈电是将同轴插座安装在接地板上,本文在一种常用的2.45GHz同轴馈电微带天线的基础上,利用HFSS三维电磁仿真软件合理设计同轴馈电的位置及改变辐射贴片的尺寸,使天线获得一个新的谐振频率,大小为 1.9GHz,且输入阻抗为50Ω左右,并且对仿真结果进行了详细的分析。
最后根据仿真结果制作天线实物,在实际的电磁环境下对天线的驻波比进行测试,得到较好的效果。
1 2. 45 GHz同轴馈电微带天线参数一种常用的2. 45 GHz同轴馈电微带天线的原理图如图1和图2所示图1 中L0为辐射贴片X轴长度,L0= 27.9 mm; W0为辐射贴片Y 轴长度宽度,W0= 40 mm; L1为同轴馈电点离辐射贴片中心距离,L1 = 6.6 mm。
图 2 中介质基片厚度H = 1. 6 mm; 介质基片介电常数ε = 4.4。
2双频微带天线设计在 2. 45 GHz 微带天线中的辐射贴片在 X 轴方向的长度为 27. 9 mm,同轴线馈电点( A 点) 离辐射贴片中心距离为 6. 6 mm。
只需在此基础上分析给出微带天线的辐射贴片在Y轴方向的长度和同轴线馈电点 ( B 点) 的位置,能够使天线能够工作于9 GHz,然后过 A 点和 B 点的垂直相交点( C 点) 即为需要找到的双频馈电点。

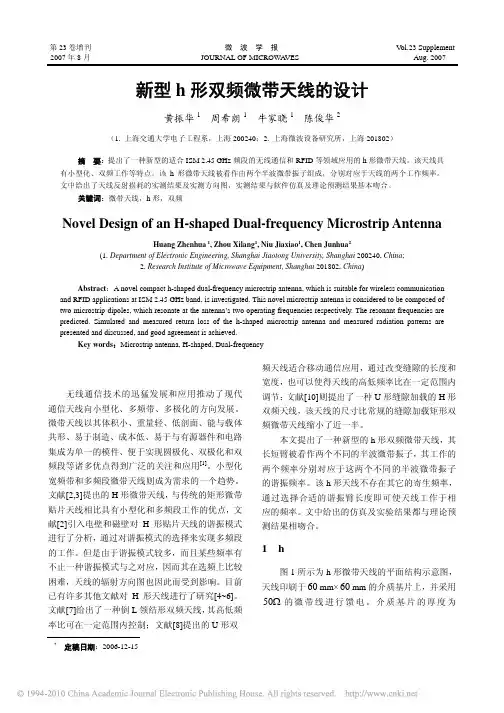

第23卷增刊微波学报 V ol.23 Supplement 2007年8月 JOURNAL OF MICROWA VES Aug. 2007新型h形双频微带天线的设计黄振华1周希朗1牛家晓1陈俊华2(1. 上海交通大学电子工程系,上海200240;2. 上海微波设备研究所,上海201802)摘要:提出了一种新型的适合ISM 2.45 GHz频段的无线通信和RFID等领域应用的h形微带天线,该天线具有小型化、双频工作等特点。
该h形微带天线被看作由两个半波微带振子组成,分别对应于天线的两个工作频率。
文中给出了天线反射损耗的实测结果及实测方向图,实测结果与软件仿真及理论预测结果基本吻合。
关键词:微带天线,h形,双频Novel Design of an H-shaped Dual-frequency Microstrip AntennaHuang Zhenhua 1, Zhou Xilang1, Niu Jiaxiao1, Chen Junhua2(1. Department of Electronic Engineering, Shanghai Jiaotong University, Shanghai 200240, China;2. Research Institute of Microwave Equipment, Shanghai 201802, China)Abstract:A novel compact h-shaped dual-frequency microstrip antenna, which is suitable for wireless communication and RFID applications at ISM 2.45 GHz band, is investigated. This novel microstrip antenna is considered to be composed of two microstrip dipoles, which resonate at the antenna’s two operating frequencies respectively. The resonant frequencies are predicted. Simulated and measured return loss of the h-shaped microstrip antenna and measured radiation patterns are presented and discussed, and good agreement is achieved.Key words:Microstrip antenna, H-shaped, Dual-frequency引言无线通信技术的迅猛发展和应用推动了现代通信天线向小型化、多频带、多极化的方向发展。

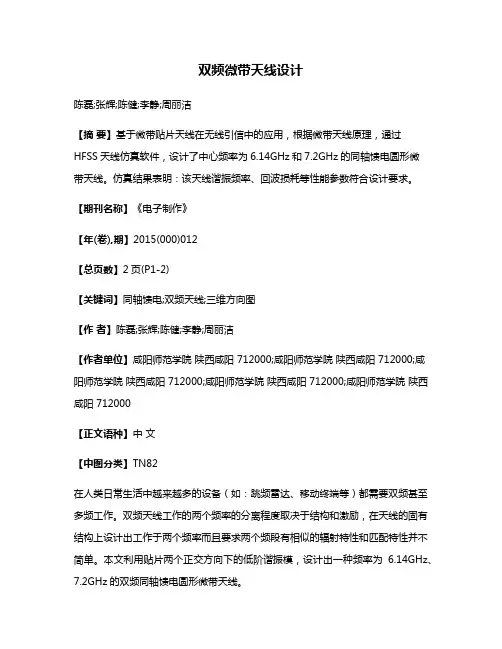

双频微带天线设计陈磊;张辉;陈健;李静;周丽洁【摘要】基于微带贴片天线在无线引信中的应用,根据微带天线原理,通过HFSS天线仿真软件,设计了中心频率为6.14GHz和7.2GHz的同轴馈电圆形微带天线。
仿真结果表明:该天线谐振频率、回波损耗等性能参数符合设计要求。
【期刊名称】《电子制作》【年(卷),期】2015(000)012【总页数】2页(P1-2)【关键词】同轴馈电;双频天线;三维方向图【作者】陈磊;张辉;陈健;李静;周丽洁【作者单位】咸阳师范学院陕西咸阳 712000;咸阳师范学院陕西咸阳 712000;咸阳师范学院陕西咸阳 712000;咸阳师范学院陕西咸阳 712000;咸阳师范学院陕西咸阳 712000【正文语种】中文【中图分类】TN82在人类日常生活中越来越多的设备(如:跳频雷达、移动终端等)都需要双频甚至多频工作。
双频天线工作的两个频率的分离程度取决于结构和激励,在天线的固有结构上设计出工作于两个频率而且要求两个频段有相似的辐射特性和匹配特性并不简单。
本文利用贴片两个正交方向下的低阶谐振模,设计出一种频率为6.14GHz、7.2GHz的双频同轴馈电圆形微带天线。
1.1 微带天线的初始设计影响微带天线性能和尺寸的参数主要有介质基板和基板的厚度。
假设双频微带天线的介质基片的介电常数为,厚度为h,贴片宽度W,介质板的相对有效介电常数,贴片的长度L。
对于工作在6.14GHz、7.2GHz的双频微带天线,根据天线理论有[2-4]:(1)贴片宽度为W式中C为真空中的光速。
(2)贴片长度为L式中C为光速为有效介电常数,为等效辐射缝隙长度,其可用以下两个公式计算:(3)输入阻抗为同轴馈电点的位置估算为:其中(4)介质基片的选取是相对介电常数,如果想要提高微带天线带宽和效率,则需要增加介质基板厚度,但介质板厚度的增加不但增加了天线的重量而且破坏了低剖面,同时表面波的辐射也会随着介质基片的厚度的增加而产生。
基于HFSS的双频微带天线仿真及设计HFSS(High Frequency Structure Simulator)是一款广泛应用于天线设计领域的电磁仿真软件。
本文将基于HFSS进行双频微带天线的仿真和设计,包括仿真模型构建、参数设置、频率扫描、天线设计优化等内容。
以下是对于每个步骤的详细介绍。
首先,在HFSS软件中创建一个新的项目,然后选择"Design Type"为"Antenna"。
接下来,根据双频微带天线的特点,构建天线的几何结构。
双频微带天线通常由一个辐射贴片和一个馈电贴片组成。
辐射贴片的几何结构决定了辐射频率,馈电贴片的几何结构决定了馈电频率。
根据具体的设计要求,可以选择矩形、圆形或其他形状的贴片。
在构建天线的几何结构后,需要设置天线的材料属性。
可以选择常见的介质材料,如FR-4、Rogers等,然后设置其相对介电常数和损耗因子。
这些参数对天线的性能有重要影响,需要根据具体的设计需求进行调整。
完成材料属性设置后,需要定义辐射贴片和馈电贴片的端口。
通常,辐射贴片和馈电贴片的接地为共地,但其余部分分开。
可以通过选择适当的面来定义每个端口。
然后,设置端口的激励类型和激励参数。
常见的激励类型有电流激励和电压激励,而激励参数包括频率、幅度和相位等。
在设置好端口后,可以进行频率扫描,以获取天线的频率响应。
可以选择在一定范围内进行频率扫描,也可以单独指定感兴趣的频率点。
通过分析结果可以得到辐射和馈电贴片的共振频率,以及频率响应的带宽等信息。
如果设计的频率不满足要求,可以对几何结构和材料参数进行调整,然后重新进行频率扫描。
当天线的频率响应满足要求后,可以进行天线设计的优化。
优化的目标通常包括增加天线的增益、改善天线的辐射效率、扩展天线的带宽等。
可以通过对辐射贴片的长度、宽度、形状等进行调整,或者对馈电贴片的长度和宽度进行调整。
优化过程中,可以通过设置参数范围和优化目标,使用HFSS内置的优化算法进行自动优化。

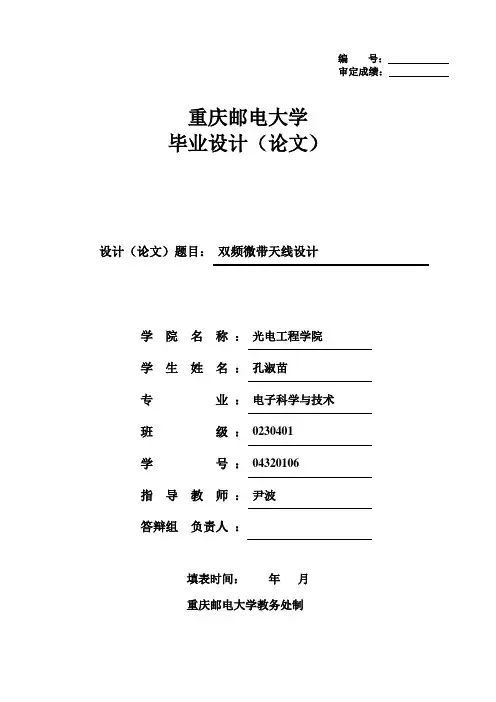

编号:审定成绩:重庆邮电大学毕业设计(论文)设计(论文)题目:双频微带天线设计学院名称:光电工程学院学生姓名:孔淑苗专业:电子科学与技术班级:0230401学号:04320106指导教师:尹波答辩组负责人:填表时间:年月重庆邮电大学教务处制摘要微带天线是在带有导体接地板的介质基片上贴加导体薄片而形成的天线。
它具有低剖面、重量轻,可与各种载体共形;馈电网络可与天线印制在一起,适用于用印刷电路技术大批量生产;便于实现圆极化,双极化,双频段工作等优点,从七十年代最初的微带天线研制成开始,微带天线得到了广泛的研究和发展,获得了多种应用,并且在微波天线这个广阔的领域里,作为一个分立的整体而建立了自己的课题。
本文首先就天线基础知识进行概述,同时介绍了微带天线的辐射原理及微带天线的馈电方法,并就列举出的五种馈电方法进行了比较;其次介绍微带天线的一般分析方法,并详细分析了多频微带贴片天线的设计技术,并结合实例就后文将提及的仿真软件ADS(Advanced Design System)进行简单的介绍;然后利用ADS软件就基于提出的微带线耦合馈电的半圆双频微带贴片天线和矩形双频微带贴片天线进行仿真设计,得到两种天线的S11参数仿真结果及辐射方向图,并进行分析比较,从而得到尺寸缩减的依据;最后利用ADS仿真软件优化工具对天线参数进行优化,并就参数优化后天线进行探讨。
最后对全文的工作进行了总结,提出了不足之处和需要改进的问题。
【关键词】微带天线双频带ADS(Advanced Design System) 优化ABSTRACTMicros-trip antenna is a kind antenna which is composed by add conductor slice on medium board. It has some advantages such as low profile, light weight, small volume, and low production cost. They also can be easily integrated with microwave integrated circuits and easily made into dual-frequency and dual-polarization antennas. From the initial micros-trip antenna fabricated in 1970s, it has been developed widely, and be used in many area. And it is regarded as a specialty in the area of microwave antenna.Firstly, the theory of antenna is simply analyzed. At the same time, the radiation theory and the feeding ways of dual-frequency are presented, and then compare the five kinds of feeding ways. Secondly, we introduce the analysis way of micros-trip antenna, the design technique of dual-frequency is analyzed detailedly, and use a example to empress the simulation software ADS(Advanced Design System) which mention later. Then make use of the simulation software ADS to design the antennas that on the base of analysis of micros-trip-fed semicircle and rectangle double-band micros-trip patch antenna, we can get and compare the two kinds of antennas’ S11 parameters and the radiation direction diagram, warranty of dimension curtailment is offered. Finally make use of the simulation software ADS to optimize the parameter of antennas and expansion of band of those antennas above is discussed.Finally conclude the research of this thesis with an outlook for the further research.【Key words】micros-trip antenna dual-frequency ADS(Advanced Design System) optimize目录第一章绪论 (1)第一节课题分析 (1)一、课题来源及研究目的、意义 (1)二、国内外研究现状及分析 (1)第二节天线概述 (2)一、引言 (2)二、天线的分类 (3)三、天线辐射机理 (3)四、天线特性参数 (5)第二章微带天线的基本原理 (6)第一节微带天线概述 (6)一、微带天线的发展 (6)二、微带天线的定义和结构 (6)三、微带天线的优缺点 (7)四、微带天线辐射机理 (8)第二节微带天线的馈电方法 (10)一、微带线馈电 (10)二、同轴线馈电 (11)三、临近耦合馈电 (11)四、口径耦合馈电 (12)五、共面波导馈电 (12)六、不同馈电方法的比较 (12)第三节微带天线的分析法 (13)一、传输线模型法 (14)二、空腔模型理论 (17)第三章多频微带天线及仿真工具 (21)第一节多频微带贴片天线 (21)一、多片法 (21)二、单片多模法 (22)三、单片加载法 (22)第二节Momentum介绍 (23)一、ADS简介 (23)二、Momentum概述 (23)三、Momentum运行过程 (24)四、仿真实例 (25)第四章双频微带贴片天线的研究 (27)第一节双频微带贴片天线的介绍 (27)第二节双频微带贴片天线的结果分析 (29)一、天线S11参数 (29)二、天线方向图 (29)三、频带扩展 (30)第三节优化后的双频天线 (31)一、改成矩形贴片天线 (31)二、改变基板介质常数 (33)三、优化馈线长度 (34)四、优化矩形天线上贴片长度 (35)五、优化矩形天线上下贴片长度 (36)六、小结 (36)结论 (37)致谢 (38)参考文献 (39)附录 (41)一、英文原文 (41)二、英文翻译 (50)第一章绪论第一节课题分析一、课题来源及研究目的、意义随着移动通信事业在全世界范围内的迅猛发展,移动电话越来越多地为人们的生活和工作提供了方便和快捷。

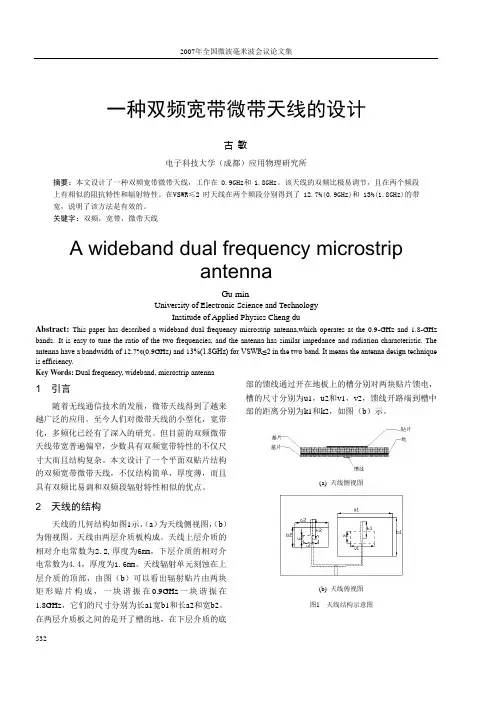

2007年全国微波毫米波会议论文集532一种双频宽带微带天线的设计古敏电子科技大学(成都)应用物理研究所摘要:本文设计了一种双频宽带微带天线,工作在0.9GHz和1.8GHz。
该天线的双频比极易调节,且在两个频段上有相似的阻抗特性和辐射特性。
在VSWR≤2时天线在两个频段分别得到了12.7%(0.9GHz)和13%(1.8GHz)的带宽,说明了该方法是有效的。
关键字:双频,宽带,微带天线A wideband dual frequency microstripantennaGu minUniversity of Electronic Science and TechnologyInstitude of Applied Physics Cheng duAbstract:This paper has described a wideband dual frequency microstrip antenna,which operates at the 0.9-GHz and 1.8-GHz bands.It is easy to tune the ratio of the two frequencies, and the antenna has similar impedance and radiation characteristic. The antenna have a bandwidth of 12.7%(0.9GHz) and 13%(1.8GHz) for VSWR≤2 in the two band. It means the antenna design technique is efficiency.Key Words: Dual frequency, wideband, microstrip antenna1 引言随着无线通信技术的发展,微带天线得到了越来越广泛的应用。
至今人们对微带天线的小型化,宽带化,多频化已经有了深入的研究。
双频宽带毫米波天线的设计及实际应用
双频宽带毫米波天线是一种可以同时工作在两个不同频段的天线,其工作频段通常包括毫米波频段和其他频段,例如微波频段。
在设计双频宽带毫米波天线时,需要考虑以下几个方面:
1. 频段选择:根据实际应用需求和频段资源,选择合适的频段。
毫米波频段通常被用于高速数据传输和通信系统,而微波频段通常用于广播、雷达和军事通信等领域。
2. 天线结构选择:根据频段的特点和应用需求,选择合适的天线结构。
毫米波频段天线通常使用小尺寸天线如微带天线、角度波导天线等;而微波频段天线通常使用大尺寸天线如半波长天线、四分之一波长天线等。
3. 天线设计:根据频段和天线结构的选择,进行具体的天线设计。
在设计中需要考虑天线的增益、辐射方向性、驻波比等参数,以及天线的尺寸、材料和工艺等。
4. 天线特性测试:设计完成后,需要对天线进行测试和验证。
常用的测试方法包括天线参数测试、辐射场测试、回波损耗测试等。
通过测试可以评估天线的性能和特性,并对设计进行修改和优化。
1. 通信系统:双频宽带毫米波天线可用于通信系统中的基站和终端设备。
在5G通信系统中,毫米波频段被用于提供更高的带宽和数据传输速率,而微波频段用于提供更大的覆盖范围和传输距离。
3. 无人机和航天器:双频宽带毫米波天线可用于无人机和航天器中的通信和导航系统。
在无人机和航天器中,毫米波频段可用于高速数据传输和遥控控制,而微波频段可用于航空雷达和导航系统。
双频宽带毫米波天线的设计和实际应用具有很大的灵活性和广泛的应用领域,在提高通信速率、增强雷达探测能力和改善航天器导航系统等方面发挥了重要作用。
信息通信INFORMATION & COMMUNICATIONS2020年第6期(总第210期)2020(Sum. No 210)一种应用于5G 的双频微带天线设计杨晋乾,王旭光(湖北大学计算机与信息工程学院,湖北武汉430062)摘要:提出了一种可应用于5G 无线通信的小型化双频微带天线,该天线采用偏心侧馈和贴片开槽的方式使其具有双频工作特性。
首先研究了微带贴片尺寸和贴片上倒L 型开槽对天线谐振频率的筋响;其次通过在微带贴片的馈点旁增加矩彩细缝来调节天线的阻抗匹配特性;最后,利用电磁仿真软件HFSS 对所提出的天线的性能进行了仿真与优化,结果 表明其两个工作频段可覆盖3.5~3.6GHz 和4.8~5.0GHz 的5G 频段,两个工作频段内的回波损耗最大为-23dB,辐射增 益分别为2.83dB 和4.35dB o关键词:微带天线;双频带;开槽;偏心侧馈中图分类号:TP391文献标识码:A 文章编号:1673-1131(2019)06-0083-030引盲微带天线具有占用空间小、重量轻、剖面低、容易集成等 优点,因而常被用于天线小型化、多频化的设计中。
随着无线通信技术,为了便于集成,对小型化双频天线的需求越来越多。
微带天线实现双频工作的常见方法有单片法和多片法叫 其中,单片法是在单一的微带贴片上利用加载或开槽的方式使夭线工作在不同的谐振模式从而实现双频工作却。
多片法 的实现可以采用在单层介质基板上覆盖两个不同谐振频率的辐射贴片的方式冈,也可采用两个辐射贴片重叠的结构紳,从 而使得天线工作在两个不同频段,但是显然这样的设计方式会增大夭线的尺寸或者厚度,不利于实现天线的小型化。
微带天线的馈电主要有同轴馈电和微带馈电两种方式。
其中,同轴馈电是利用穿过介质基板的同轴导体对微带贴片 进行馈电叫因此通常也称为背馈;微带馈电又称侧馈,分为中心侧馈和偏心侧馈,这种馈电方式所用的微带线和微带辐射 贴片处于同一平面,通过介质基板的侧边进行馈电,因此方便 天线的加工制作何。
微带双频天线的研究与设计的开题报告一、选题背景随着无线通信技术的不断发展和应用范围的不断扩大,微带天线的应用越来越广泛。
而双频微带天线能够同时满足多种通信频段的需求,因此在实际应用中具有很大的价值。
本次研究将利用微带双频天线设计,实现这一目的,为广大用户的通信需求提供更好的解决方案。
二、研究目的本研究的目的是设计和制作一种双频微带天线,以实现在多种通信频段下的无线通信。
主要研究内容包括:1、选取合适的微带天线结构设计,并进行仿真分析。
2、通过自制微带天线实验平台,进行天线的测试和性能评估。
3、在实现双频通信的基础上,对天线的宽带性能、方向性以及辐射模式进行优化和完善。
三、研究内容1、微带天线的基本结构和工作原理的研究。
2、基于仿真分析,选取适合多频段使用的微带天线结构。
3、制作微带天线的实验平台,根据实验数据进行性能评估。
4、对天线的性能进行优化和完善,以得到更好的通信效果。
四、研究方法1、参考相关文献,了解微带天线的基本结构和工作原理,掌握天线的设计流程。
2、利用相关软件进行仿真分析,实现对微带天线结构的优化。
3、开发微带天线实验平台,用于天线的测试和性能评估。
4、根据实验数据,对天线的性能进行优化和完善。
五、研究意义1、设计制作一种性能稳定、优秀的双频微带天线,为无线通信技术的进一步发展提供技术支持。
2、研究微带天线的基本结构和工作原理,加深对微带天线技术的理解和掌握。
3、为无线通信设备设计提供技术支持,提高设备的可靠性、性能和稳定性,应用价值显著。
六、预期成果1、设计制作一种双频微带天线,满足多种通信频段的需求。
2、比较不同设计参数对天线性能的影响。
3、实验数据的收集和分析,为天线的优化和完善提供依据。
4、撰写并发表学术论文,分享研究成果,为后续研究提供参考。
七、研究进度安排1、研究计划的完成时间:本次研究计划用时6个月。
2、具体的研究进度安排:第1-2个月:研究微带天线的基本结构和工作原理,开展相关文献的收集和阅读。
双频微带天线的研究随着无线通信技术的快速发展,天线作为无线通信系统的重要组成部分,其性能和设计受到了广泛。
双频微带天线作为一种具有特殊性能的天线,具有广泛的应用前景。
本文将介绍双频微带天线的相关知识和研究现状。
双频微带天线的基本结构双频微带天线由基板、辐射元和接地板组成。
基板通常采用低损耗介质材料,如聚四氟乙烯、陶瓷等。
辐射元和接地板通常采用金属材料,如铜、铝等。
辐射元的设计是双频微带天线的核心部分,通常采用贴片、孔径、缝隙等结构形式。
双频微带天线的工作原理双频微带天线的工作原理是利用不同的频率对应不同的谐振模式,从而实现双频工作。
在高频段,天线以主模进行辐射,而在低频段,天线以次模进行辐射。
通过合理设计辐射元的形状和大小,可以调整两个谐振模式的频率比和带宽,从而实现双频微带天线的性能要求。
双频微带天线的特点双频微带天线具有以下特点:1、小型化:由于微带天线是基于印刷电路技术制造的,因此可以在很小的基板上实现天线的功能,方便集成到各种通信设备中。
2、多频性:双频微带天线可以同时工作在两个频率上,提高了天线的利用率和系统性能。
3、宽波束:双频微带天线的辐射波束较宽,增益较低,适用于多方向通信。
4、高隔离度:由于双频微带天线采用不同的谐振模式进行工作,因此具有较高的隔离度,减少了相互干扰。
双频微带天线的应用前景双频微带天线具有广泛的应用前景。
在移动通信领域,双频微带天线可以被应用于手机、平板等便携式设备中,以实现全球移动通信网络的接入。
在卫星通信领域,双频微带天线可以应用于卫星、卫星电视等设备中,实现远距离、高速率的通信。
此外,双频微带天线还可以应用于无线局域网、蓝牙、Zigbee等无线通信系统中。
例如,在无线局域网中,双频微带天线可以提供更高的数据传输速率和更稳定的信号接收效果,提高无线局域网的性能。
总结双频微带天线作为一种具有特殊性能的天线,在无线通信领域具有广泛的应用前景。
本文介绍了双频微带天线的相关知识和研究现状,包括基本结构、工作原理和特点等,并探讨了其应用前景。
一设计容简介双频工作是微带天线设计的重要课题之一,相关的设计包括使用多层金属片,具槽孔负载之矩形金属片,具矩形缺口的正方形金属片,具短金负载的金属片,倾斜槽孔耦合馈入的矩形金属片等。
其中,获得双频工作的一种最简单的方法是辐射贴片的长度对应一个频率谐振,其宽度对应另一个频率谐振,然后从对角线的一角馈电,就能使同一个辐射贴片工作于两个频率上。
其结构如图1所示。
图1故在这个设计中,L1是表示馈电点长度方向的x坐标的变量,其值为7mm,表示的中心频率为2.45GHZ,输入阻抗为50欧姆。
L2是表示馈电点的y坐标的变量,其值为10mm,表示的中心频率为1.7GHZ。
输入阻抗为50欧姆。
设计模型的中心在坐标原点上,辐射贴片的长度方向是沿着x轴方向,宽度方向是沿着y方向的。
介质基片的大小是辐射贴片的两倍,参考地面辐射贴片使用理想薄导体。
因为使用50欧姆的同轴线馈电,这里使用半径为0.6mm的材质为pec的圆柱体模型。
而与圆柱体相接的参考地面需挖出一个半径为1.5mm的圆孔,将其作为信号输入输出端口,该端口的激励方式设置为集总端口激励,端口归一化阻抗为50欧姆。
HFSS仿真设计过程1.新建工程文件(1)运行HFSS并新建工程:双击快捷图标,启动HFSS软件。
新建一个工程文件,工程名为Dual_Patch.hfss文件。
(2)设置求解类型:选择hfss→Solution Type,选中Driven Modal,然后点击OK。
(3)设置模型长度:选择Modeler→Units选项设置为mm。
点击OK。
2.添加和定义设计变量在HFSS →Design Propertied 命令,打开设计属性对话框,然后单击对话框。
在Name文本框中输入第一个变量名称H,在value文本框中输入该变量的初始值为1.6mm。
使用相同的方法,分别定义变量L0,W0,L1,length,L2。
其初始值分别为28mm,37.26mm,7mm,30mm,10mm点击确定。
