电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸(zhi);L代表铝(lv);Q代表铅(qian);F代表分相(fen);ZR代表阻燃(zuran);NH代表耐火(naihuo)。
2.用数字表示外护层构成,有二位数字。
无数字代表无铠装层,无外被层。
第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42-10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z代表纸。
2.导体材料:L代表铝;T(省略)代表铜。
3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F氯丁橡胶护套。
4.特征:D不滴流;F分相;CY充油;P贫油干绝缘;P屏蔽;Z直流。
5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。
6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。
7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
常用控制电缆规格型表及说明HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】KVV控制电缆规格型号表一、表格定义二、使用说明标准:聚氯乙烯绝缘控制电缆标准:产品标准:GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》,IEC60227(60502,60332); SABS。
本产品供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器,仪表接线之用。
应用:控制电缆适合布线的电气控制设备和仪器,监测和控制回路,电气保护和测量电源分配单元服务条件?的情况下,额定电压为450/750V AC。
铺设:聚氯乙烯绝缘电缆长期工作温度为70℃;交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。
允许弯曲半径:非铠装电缆(R):R≥6D(D:电缆外径);铠装或铜胶带屏蔽电缆:R≥12D;屏蔽软电缆:R≥10D。
注释:具体电缆芯数系列为,2,3,5,7,8,10,12,14,16,19,24,27,30,37;R--连接用软电缆(电线),软结构;V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套;B--平型(扁形) S--双绞型;A--镀锡或镀银;F--耐高温;P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装;Y--预制型、一般省略,或聚烯烃护套FD--产品类别代号,指分支电缆,将要颁布的建设部标准用FZ表示,其实质相同;YJ--交联聚乙烯绝缘;V--聚氯乙烯绝缘或护套;ZR--阻燃型;NH--耐火型;WDZ--无卤低烟阻燃型;WDN--无卤低烟耐火型;例:RV --铜芯、氯乙烯绝缘,连接电缆(电线);AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软,电缆(电线);RVB-- 铜芯、聚氯乙烯平型连接电线;RVS --铜芯、聚氯乙烯绞型连接电线;RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV-105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF-205AFS-250AFP-250 --镀银、聚氯乙氟塑料绝缘、耐高温-60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义:BV--表示单铜芯、聚氯乙烯普通绝缘电线,无护套线。
电缆的规格型号型号名称VV 聚氯乙烯绝缘聚氯乙烯护套电力电缆VY 聚氯乙烯绝缘聚乙烯护套电力电缆VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆VV32 聚氯乙烯绝缘绝缘铠装聚氯乙烯护套电力电缆VV33 聚氯乙烯绝缘绝缘铠装聚乙烯护套电力电缆YJV 交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV 交联聚乙烯绝缘聚乙烯护套电力电缆YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33 联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆电力电缆:、YJV、YJY、YJLV、YJL Y、YJV22、YJV23、YJLV22、YJLV23、RVV、RVV22、VV、VV22、RVV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP 、60227IEC01(BV)、60227IEC02(RV)、60227IEC05(BV)、60227IEC06(RV)、60227IEC07(BV-90)、60227IEC08(RV-90)、60227IEC10(BVV)、60227IEC52(RVV)、60227IEC53(RVV)、BV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP!控制电缆:KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP、KYJV、KYJVP、KVVP2、KYJVP2、KYJV22、KYJV32、KYJVR、KYJVRP!电梯电缆:TVVB、TVVBP、TVVBG、YTTW!变频器电缆:BP-VVP、BP-VVPP2、BP-VVPPP2、BP-VVP3、BP-YJVP、BP-YJPVP、BP-YJPVP2、BP-YJVP2、BP-YJP2VP2、BP-YJP2VP、BP-YJVP2P、BP-YJVP3、BP-YJP3VP、BP-YJP3VP2、ZR-BPYJVP、ZR-BPYJVP1、ZR-BPYJVP1-2、ZR-BPYJVP3、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1-2、WDZ-BPYJEP3 BP-GGP、BP-GGP2、BP-GGPP2、BP-GGP3、BP-GVFP、BP-GVFP2、BP-GVFPP2、BP-GVFP3、BP-FFP、BP-FFP2、BP-FFPP2、BP-FFP3 !电焊机电缆:60245IEC81(YH)、60245IEC82{YHF)、YH、YHF!橡套电缆:YQ-0.3/0.5、YQW-0.3/0.5、MYQ-0.3/0.5、YZ-0.3/0.5、YZW-0.3/0.5、YC-450/750、YCW-450/750!丁腈绝缘与护套电缆:YVFR、YVFRP、YFFB、YFFB-FYEFPB、YFFB-L、YFFB-JL YFFB-FJL 耐高温导线:AFB、AFBP1、AF-200、AFP1-200、AF-250、AFP1-250、AYF-250、AYFP1-250耐高温防腐电缆:FF、FF22、FF32、FFP、FFP22、FFP32、FV-105、FV-105、FV-105、FVF、FVF-22、FVF-32、FG、FG22、FG32耐高温防腐控制电缆:KFF、KFFP、KFFP2、KFF2、KFFP22、KFFP2-22、KFF32、KFFP32、KFFP2-32、KFV、KFVP、KFVP2、KFVR、KFVRP、KFV22、KFVP22、KFVP2-22、KFV32、KFVP32、KFVP2-32、KFVF、KFVFP、KFVFP2、KFVFR、KFVFRP、KFVF-22、KFVFP22、KFVFP2-22、KFVF-32、KFVFP32、KFVFP2-32、KFG、KFGP、KFGP2、KFGR、KFGRP、KFG22、KFGP22、KFGP2-22、KFG32、KFGP32、KFGP2-32扁平移动电缆:YZB、YZWB、YCB、YCWB、YZGB、YCGB、YZPB、YCPB、仪表信号用电缆:PVV、PYY、PYV、PVV22、PYY22、PYV22、RVV、PVVP、RVVP、YYJV、YYJVP、硅橡胶绝缘耐高温、防腐、耐油电缆与控制电缆:AGR-1、AGR、AGRP、AGG-5、AGG-12、AGG-15、AGG-20、AGG-25、AGG-30、YGZB、YGVFZB、YGCB、YGVFCB、YFGCB、YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP、KGG、KGGP、KGGR、KGGRP、KGVF、KGVFP计算机电缆:DJVPV、DJVP2V、DJVP3V、DJVVP、DJVVP、DJVVP3、DJVPVP、DJVP2VP、DJVPVP22、DJVP3VP3、DJVPVR、DJVP2VR、DJVP3VR、DJVVPR、DJVVP2R、DJVVP3R、DJVPVPR、DJVP2V2R、DJVPV22、DJVP2V22、DJVP3VP3R、DJVP3V22、DJVVP22、DJVVP2-22、DJVVP3-22、DJVP2VP2-22、DJVP3VP3-22耐火电缆:NH-BV、NH-BVV、NH-BVVB、NH-VV、NH-YJV、NH-VV22、NH-YJV22、NH-VV32、NH-YJV32、NH-VV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KVV32、NH-KVVR、NH-KVVRP、NH-KVVR22、NH-KVVRP222、NH-KVVP22、NH-KVVP2-22、NH-KFF、NH-KFFP、NH-KFFP2、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJVP2-22、NH-KYJV22、NH-KYJV32!平行集束导线:BS-JKV、BS-JKY、BS-JKLV、BS-JKL Y、BS-JKV、BS-JKY、BS-JKLV、BS-JKL Y、BS-JKV、BS-JKY、BS-JKLV、BS-JKL Y架空电缆:JKV、JKLV、JKY、JKL Y、JKYJ、JKL YJ、JKTRYJ、JKL YJ/Q、JKLGYJ、JKLGYJ/Q特种电缆型号说明:ZR-X:阻燃电缆NH-X:耐火电缆FS-X:防水电缆H-X:耐寒电缆GZR-X:隔氧层阻燃电缆WDNH-X:低烟无卤耐火电缆GNH-X:隔氧层耐火电缆GWDNH-X:隔氧层低烟无卤耐火电缆WDZR-X:低烟无卤阻燃电缆GWDZR-X:隔氧层低烟无卤阻燃电缆FYS-X:环保型防白蚁、防鼠电缆FYSZR-X:环保型防白蚁、防鼠阻燃电缆。
电线电缆规格型号说明及含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆规格型号说明及含义] []电线电缆规格型号说明型号名称用途BX(BLX)BXF(BLXF)BXR 铜(铝)芯橡皮绝缘线铜(铝)芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV(BLV)BVV(BLVV)BVVB(BLVVB)BVRBV-105铜(铝)芯聚氯乙烯绝缘线铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线铜(铝)芯聚氯乙烯绝缘氯乙烯护套平形电线铜(铝)芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接B(B)——第一个字母表示布线,第二个字母表示玻璃丝编制;V(V)——第一个字母表示聚乙烯(塑料)绝缘,第二个字母表示聚乙烯护套;L(L)——铝,无L则表示铜;F(F)——复合型;R——软线;S——双绞;X——绝缘橡胶电缆型号含义外护层代号含义常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设,不适宜管道内敷设。
NA-VV,NB-VV,聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸(zhi);L代表铝(lv);Q代表铅(qian);F代表分相(fen);ZR代表阻燃(zuran);NH代表耐火(naihuo)。
2.用数字表示外护层构成,有二位数字。
无数字代表无铠装层,无外被层。
第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42-10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z代表纸。
2.导体材料:L代表铝;T(省略)代表铜。
3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F氯丁橡胶护套。
4.特征:D不滴流;F分相;CY充油;P贫油干绝缘;P屏蔽;Z直流。
5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。
6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。
7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
电线电缆型号、规格及标准编号电线电缆的芯数根据实际需要来定,⼀般电⼒电缆主要有1、2、3、4、5芯,电线主要也是1~5芯,控制电缆有1~61芯。
标称截⾯是指导体横截⾯的近似值。
为了达到规定的直流电阻,⽅便记忆并且统⼀⽽规定的⼀个导体横截⾯附近的⼀个整数值。
我国统⼀规定的导体横截⾯有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。
这⾥要强调的是导体的标称截⾯不是导体的实际的横截⾯,导体实际的横截⾯许多⽐标称截⾯⼩,有⼏个⽐标称截⾯⼤。
实际⽣产过程中,只要导体的直流电阻能达到规定的要求,就可以说这根电缆的截⾯是达标的。
(三)电线电缆标准编号我们现在⽣产的电线电缆绝⼤部分国家或⾏业都有明确的标准规定的,主要的⽬的当然为使设计、使⽤统⼀。
我这⾥主要介绍⼏个产品电线电缆标准编号。
1)GB 5023-1997额定电压450/750V及以下聚氯⼄烯绝缘电缆2)JB 8734-1998额定电压450/750V及以下聚氯⼄烯绝缘电缆电线和软线2)GB 5013-1997额定电压450/750V及以下橡⽪绝缘电缆3)GB/T 12706-2002额定电压1kV到35kV挤包绝缘电⼒电缆及附件4)GB/T 9330-1988塑料绝缘控制电缆(四)电线电缆标注举例说明a) VV-0.6/1 3×150+1×70 GB/T 12706.2-2002铜芯聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆,额定电压为0.6/1kv,3+1芯,主线芯的标称截⾯为150mm2,第四芯截⾯为70mm2。
b) BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯⼄烯绝缘聚氯⼄烯护套扁型电缆,额定电压为450/750v,2芯,导体的标称截⾯为1.5mm2。
c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚⼄烯绝缘钢带铠装聚氯⼄烯护套电⼒电缆,额定电压为8.7/10kv,3芯,主线芯的标称截⾯为120mm2。
电缆的规格型号代表的含义型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电线电缆规格型号详细说明型号名称用途BX(BLX)BXF(BLXF)BXR 铜(铝)芯橡皮绝缘线铜(铝)芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV(BLV)BVV(BLVV)BVVB(BLVVB)BVRBV-105铜(铝)芯聚氯乙烯绝缘线铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线铜(铝)芯聚氯乙烯绝缘氯乙烯护套平形电线铜(铝)芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种,用于室内外明装固定敷设或穿管敷设家庭装修怎样选电线电线的选用:为了防火、维修及安全,最好选用长城标志的“国标”铜芯电线。
线材横截面积一般是:照明用线及插座用线应选用2.5平方毫米,空调线不得小于4平方毫米,接地线选用绿黄双色线,接开关线(火线)用红、白、黑、紫等任一种。
穿线管的选用:穿线管应用阻燃PVC线管,其管壁表面应光滑,壁厚要求达到手指用劲捏不破的强度,而且应有合格证书。
也可以用国标的专用镀锌管做穿线管。
开关面板、插座的选材及安装要求:面板的尺寸与预埋的接线盒的尺寸一致;表面光洁、品牌标志明显,有防伪标志和国家电工安全认证的长城标志;开关开启时手感灵活,插座稳固,铜片要有一定的厚度;面板的材料应有阻燃性和坚固性;开关高度一般距离地面为1. 2至1.35米,距离门框门沿为15至20厘米,插座高度一般距离地面为20至30厘米。

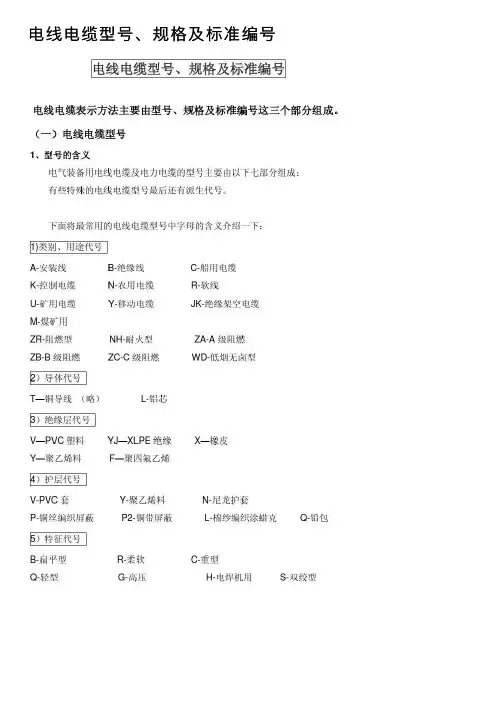

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1 类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A 级阻燃ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型2导体代号T —铜导线 (略 L-铝芯3绝缘层代号V — PVC 塑料 YJ — XLPE 绝缘X —橡皮 Y —聚乙烯料F —聚四氟乙烯4护层代号V-PVC 套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7外护层代号1—纤维层 2— PVC 套3— PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV —简称 BV ,一般用途单芯硬导体无护套电缆 227IEC 02(RV —简称 RV ,一般用途单芯软导体无护套电缆 227IEC 10(BVV —简称 BVV ,轻型聚氯乙烯护套电缆227IEC 52(RVV —简称 RVV ,轻型聚氯乙烯护套软线227IEC 53(RVV —简称 RVV ,普通聚氯乙烯护套软线BV —铜芯聚氯乙烯绝缘电线BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆YC 、 YCW —重型橡套软电缆YZ 、 YZW —中型橡套软电缆YQ 、 YQW —轻型橡套软电缆YH —电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号表大全一、电力电缆1. 交联聚乙烯绝缘电力电缆型号:YJV规格:4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²特点:该型号电力电缆采用交联聚乙烯作为绝缘材料,具有较高的耐热性和耐电压能力,适用于输送高压电力。
2. 交联聚乙烯绝缘电力电缆(铜芯、钢带铠装)型号:ZC-YJV22规格:25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²、400mm²特点:此型号电力电缆在YJV基础上增加了钢带铠装,提高了电缆的机械强度和抗外力损伤能力,适用于埋地敷设和抗拉力较大的场合。
3. 高电压橡皮护套电缆型号:YQ规格:6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²特点:该型号电缆采用橡皮作为护套材料,具有优良的柔韧性和耐磨性能,适用于移动电力设备的接地连接。
4. 低烟无卤阻燃电力电缆型号:ZR-BV规格:2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²特点:此型号电力电缆采用无卤材料制造,具有低烟、无毒、阻燃性能好等特点,适用于室内及有人员密集场所。
KVV控制电缆规格型号表二、使用说明标准:聚氯乙烯绝缘控制电缆标准:产品标准:GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》,IEC60227(60502,60332); SABS。
本产品供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器,仪表接线之用。
应用:控制电缆适合布线的电气控制设备和仪器,监测和控制回路,电气保护和测量电源分配单元服务条件的情况下,额定电压为450/750V AC。
铺设:聚氯乙烯绝缘电缆长期工作温度为70℃;交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。
允许弯曲半径:非铠装电缆(R):R≥6D(D:电缆外径);铠装或铜胶带屏蔽电缆:R≥12D;屏蔽软电缆:R≥10D。
注释:具体电缆芯数系列为,2,3,5,7,8,10,12,14,16,19,24,27,30,37;R--连接用软电缆(电线),软结构;V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套;B--平型(扁形) S--双绞型;A--镀锡或镀银;F--耐高温;P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装;Y--预制型、一般省略,或聚烯烃护套FD--产品类别代号,指分支电缆,将要颁布的建设部标准用FZ表示,其实质相同;YJ--交联聚乙烯绝缘;V--聚氯乙烯绝缘或护套;ZR--阻燃型;NH--耐火型;WDZ--无卤低烟阻燃型;WDN--无卤低烟耐火型;例:RV --铜芯、氯乙烯绝缘,连接电缆(电线);AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软,电缆(电线);RVB-- 铜芯、聚氯乙烯平型连接电线;RVS --铜芯、聚氯乙烯绞型连接电线;RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV-105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF-205AFS-250AFP-250 --镀银、聚氯乙氟塑料绝缘、耐高温-60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义:BV--表示单铜芯、聚氯乙烯普通绝缘电线,无护套线。
电线电缆规格型号说明及含义Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电线电缆规格型号说明及含义作者:本站?来源:发布时间:2008-6-28 13:15:00[] [] 电线电缆规格型号说明注:B (B )——第一个字母表示布线,第二个字母表示玻璃丝编 制;V (V )——第一个字母表示聚乙烯(塑料)绝缘,第二个字母 表示聚乙烯护套; L (L 铝, 无L 则表示铜; F (F )——复 合型; R ——软线; S ——双绞;X ——绝缘橡胶 电缆型号含义 电力电缆(省略不表示)外护层代号含义第一个数字 第二个数字 代号 0细圆钢丝 粗圆钢丝代号常见电缆型号说明及用途型号名称用途型号 名称用途BX (BLX ) BXF (BLXF ) BXR铜(铝)芯橡皮绝缘线 铜(铝)芯氯丁橡皮绝缘线 铜芯橡皮绝缘软线适用交流500V 及以下或直流1000V 及以下的电气设备及照明装置之用 BV (BLV ) BVV (BLVV ) BVVB (BLVVB ) BVR BV-105铜(铝)芯聚氯乙烯绝缘线铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线铜(铝)芯聚氯乙烯绝缘氯乙烯护套平形电线铜(铝)芯聚氯乙烯绝缘软线 铜芯耐热105°C 聚氯乙烯绝缘软线适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX铜芯聚氯乙烯绝缘软线 铜芯聚氯乙烯绝缘平行软线 铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C 聚氯乙烯绝缘连接软电线 铜芯橡皮绝缘棉纱编织绞型软电线 铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接 BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线 铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V 及250V 两种,用于室内外明装固定敷设或穿管敷设铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电缆线规格型号用途说明电缆线是连接电器设备之间进行电能传输的导线,广泛应用于电力、通信、建筑、制造、交通等领域。
不同的电缆线规格和型号具有不同的用途和特点,下面将介绍一些常见的电缆线规格型号及其用途说明。
1.低压电缆线低压电缆线是指额定电压在1kV及以下的电缆线。
根据不同的用途和要求,低压电缆线可分为多种型号,如VVR、RVV、ZR-YJV等。
-VVR电缆线是一种柔软的、耐油性能好的低压电缆线,用于室内电线接线、电器互连、指示灯灯线等场合。
-RVV电缆线是一种柔软耐弯曲的多芯电缆线,常用于音响、监控、电子设备等场合。
-ZR-YJV电缆线是一种阻燃型环保电缆线,主要用于电力输配电系统、建筑物内的电缆线路。
2.电动机专用电缆线电动机专用电缆线用于连接电动机和配电设备,主要用于工业生产中的机械设备、电机驱动设备等。
常见型号有YJV、YJLV、VVRP等。
-YJV电缆线是一种交联聚乙烯绝缘聚氯乙烯护套电缆线,适用于电动机和其他电气设备的固定敷设。
-YJLV电缆线是一种交联聚乙烯绝缘聚氯乙烯护套铝芯电缆线,适用于大型电动机和其他电气设备的固定敷设。
3.高温电缆线高温电缆线是一种能够在高温环境下正常工作的电缆线,常用于冶金、炼化、钢铁、航天等高温场合。
常见型号有FG、G、JG等。
-FG电缆线是一种耐热、耐火的电缆线,广泛应用于钢铁、冶金、炼油等高温场合。
-G电缆线是一种绝缘层橡皮或丁腈橡胶的电缆线,适用于通信电缆传输。
G型号电缆线常用于高温环境下的通信设备。
-JG电缆线是一种耐油、耐热的电缆线,适用于航空、航天、化工等高温、高压环境。
4.光缆5.控制电缆线控制电缆线用于电气控制系统中,主要用于信号传输和仪表控制。
根据不同的用途和要求,控制电缆线可分为多种型号,如KVV、KVVP、KVVP2等。
-KVV电缆线是一种塑料绝缘聚氯乙烯护套电缆线,用于控制回路和保护装置的固定敷设。
-KVVP电缆线是一种铠装塑料绝缘聚氯乙烯护套电缆线,用于涉及电磁干扰和防止机械损伤的场合。
电线电缆的型号规格的解释及表示方法1、用途:本产品供交流额定电压500V或直流电压1000V及以下配电装置中电器,仪表接线之用。
2、产品使用特性:电缆导体的长期允许工作温度应不超过70℃。
敷设时电缆的温度应不低于0℃,敷设时弯曲半径应不小于电缆外径的10倍。
有铠装层或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
3、产品标准:GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》4、电缆型号、名称及使用范围电力电缆产品说明本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准,适用于3.6/6KV及以下输配电系统,近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。
执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。
聚氯乙烯电缆包括vv电缆,vv22电缆,vlv电缆,vlv22电缆,zrvv电缆,nhvv电缆,zrvv22电缆,nhvv 22电缆,护套线交联聚乙烯绝缘电力电缆一、适用范围交联聚乙烯绝缘聚氯乙烯护套电力电缆是采用化学或物理方法,使直链状结构的聚乙烯转变成网状结构的交联聚乙烯。
交联聚乙烯具有高机械强度,耐环境应力好,优良的热老化性能和电气性能。
交联聚乙烯绝缘电力电缆具有重量轻,结构简单,使用方便、介损小、耐化学腐蚀和敷设不受落差限制等特点。
二、执行标准GB/T12706.1~2-2002三、使用特性1、电缆导体的最高额定温度为90℃。
2、短路时(最长持续时间不超过5S)电缆导体的最高温度不超过250℃。
3、电缆敷设温度应不低于0℃。
4、弯曲半径:单芯电缆≥15D;多芯电缆≥10D(D为电缆外径)四、电缆型号、名称电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2)导体代号T—铜导线(略) L-铝芯3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电力电缆规格型号表大全电力电缆是一种用于输送电力的专用电缆,其规格型号表是电力电缆产品的重要标准之一。
不同的规格型号表能够反映出电力电缆的电压等级、导体截面、绝缘材料、外护套材料等重要参数,对于选型和使用具有重要的指导作用。
下面将介绍一些常见的电力电缆规格型号表,以供参考。
1.交联聚乙烯绝缘电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2)YJV 0.6/1 1.5~1000 1×1.5~1×1000YJV22 6/10 10~630 1×10~1×630YJV32 8.7/10 25~630 1×25~1×6302.交联聚乙烯绝缘钢带铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2)YJV22 8.7/15 25~630 3×25~3×630YJV42 18/30 50~800 3×50~3×8003.交联聚乙烯绝缘钢丝铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2) YJV22 8.7/15 25~630 1×25~1×630YJV32 12/20 35~800 1×35~1×800YJV42 18/30 50~1000 1×50~1×10004.交联聚乙烯绝缘聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2) YJLV 0.6/1 1.5~1000 1×1.5~1×1000YJLV22 6/10 10~630 1×10~1×630YJLV32 8.7/10 25~630 1×25~1×6305.交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2)YJLV32 12/20 35~630 3×35~3×630YJLV42 18/30 50~800 3×50~3×8006.交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯,截面(Nos.×mm2)YJLV22 8.7/15 25~630 1×25~1×630YJLV32 12/20 35~800 1×35~1×800YJLV42 18/30 50~1000 1×50~1×1000以上是一些常见的交联聚乙烯绝缘电力电缆规格型号表,这些规格型号表可以根据不同的工程要求和使用环境选用适当的电缆产品,以确保电力输送的安全可靠。
电力电缆和计算机电缆的规格和型号说明适用于交流额定电压300/500V或直流1000V及以下电子计算机网络及自动化控制系统的信号传输、抗干扰性能要求较高的检测装置和仪器仪表的连接的电缆。
1、使用特性电缆导体的长期允许工作温度应不超过70℃,在使用过程中电缆应防止高温直流辐射或接触;电缆敷设环境温度应不低于0℃。
2.电缆敷设安装允许弯曲半径:非铠装层电缆应不小于电缆外径的6倍;铠装或屏蔽层结构电缆应不小于电缆外径的12倍;屏蔽层结构的软电缆应不小于电缆外径的6倍。
型号、名称、工作条件型号名称工作条件DJYPV 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVP 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2V 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3V 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVR 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVPR 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVPR 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VR 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2R 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2R 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VR 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3R 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3R 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPV22 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP22 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYPVP22 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2V22 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP2-22 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2VP2-22 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3V22 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP3-22 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3VP3-22 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合注:可根据用户要求生产(ZR)阻燃型、(IA)本安型及耐高温型计算机电缆。
电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV有关电缆型号的问题SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)2、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装4、KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量5、RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP区别:RVV 和RVVP 里面采用的线为多股细铜丝组成的软线,即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线,即BV线组成。
AVVR 与RVVP区别:东西一样,只是内部截面小于0.75平方毫米的名称为AVVR 大于等于0.75平方毫米的名称为RVVP.SYV 与SYWV 区别:SYV是视频传输线用聚乙烯绝缘。
SYWV是射频传输线,物理发泡绝缘。
用于有线电视。
RVS 与RVV 2芯区别:RVS为双芯RV线绞合而成,没有外护套,用于广播连接。
RVV 2芯线直放成缆,有外护套,用于电源,控制信号等方面R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B -平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ 表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型计算机用屏蔽电缆一、用途:,选用介点常数小的高压聚乙烯绝缘。
采用对绞、对屏、总屏(或三线组绞合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小,传输信号能力强、抗干扰性能好等特点,能可靠传输微弱模拟信号或数字信号,可广泛地用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化仪表装置,以及一般的工业计算机用。
相关技术指标:参照IEC189和英国BS5308标准二、产品代号1、代号DJ-(系列代号)电子计算机用屏蔽电缆Y-(绝缘代号)高压聚乙烯F-(绝缘代号)氟塑料V-(护套代号)聚氯乙烯R- 表示多股软线芯P-(屏蔽代号)铜网屏蔽P1镀锡铜网屏蔽P2铜带屏蔽P3铝塑复合膜屏蔽3、产品型号规格举例例1:订购7对(14芯)1.0mm2的计算机用屏蔽电缆可表示为:(1)总屏蔽型DJYVP7×2×1.0mm2(2)分屏蔽多股软线型DJYPVR7×2×1.0mm2(3)对屏总屏蔽型DJYPVP7×2×1.0mm2例2:订购3组3线芯(9芯)0.75mm2的计算机用屏蔽电缆可表示为:(1)分组屏蔽型DJYPV3×3×0.75mm2(2)组屏总屏DJYPVP3×3×0.75mm2三、型号名称及使用范围型号名称使用范围DJYVPDJYPVDJYPVP 聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用电缆聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用电缆聚乙烯绝缘组屏蔽总屏蔽聚氯乙烯护套电子计算机用电缆1、固定敷设在室内、电缆沟或管道内2、电缆长期工作温度:-20℃+65℃3、电缆敷设温度不低于0℃,弯曲半径不小于电缆外径的10倍DJYVPRDJYPVRDJYPVRP 聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用软电缆聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用软电缆聚乙烯绝缘组屏蔽总屏蔽聚氯乙烯护套电子计算机用软电缆说明:(1)阻燃型(氧指数大于30)电缆需要在型号前加代号“ZR”。
例如:ZR-DJYPV ZR-DJYPVP等(2)铠装型(钢带铠装)电缆需在型号右下角加代号“22”例如:DJYPV22 DJYPVP22等。
该电缆主要用于交流或直流300V及以下的工作系统,在500V及以下时能正常工作。
用于电子控制装置、自动化系统、数字验检、计算机回路及其它一般工业计算机检测装置上。
型号名称主要使用范围KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内、电缆沟、管道等固定场合控制电缆KVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内、电缆沟、管道等要求屏蔽的固定场合编织屏蔽控制电缆KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内、电缆沟、管道等要求屏蔽的固定场合铜带屏蔽控制电缆KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内、电缆沟、管道、直埋等能承受较大机械外力等固定场合铜带铠装控制电缆KVV32 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内、电缆沟、管道、坚井等能承受较大机械外力等固定场合细钢丝铠装控制电缆KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内移动要求柔软等场合控制软电缆KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套敷设在室内移动要求柔软、屏蔽等场合编织屏蔽控制软电缆一、本质安全电路用计算机屏蔽电缆产品特点及用途:本产品低电容、低电感,具有优异的屏蔽性能及抗干扰性能,特种高温型计算机电缆采用进口氟塑料及氟橡胶等材料,能在-40-260℃环境中长期使用,产品具有不延燃、耐酸碱油水等优越特性,电缆结构专为本安防爆电路设计,不仅用于桥架敷设,而且可用于电缆沟敷设及直埋敷设。
