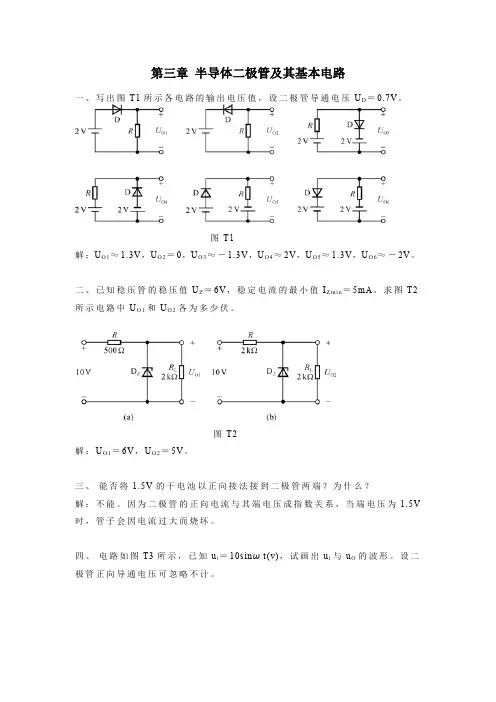

第三章半导体二极管及其基本电路一、写出图T1所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
图T1解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。
二、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Z m i n＝5mA。
求图T2所示电路中U O1和U O2各为多少伏。
图T2解：U O1＝6V，U O2＝5V。
三、能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。
四、电路如图T3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图T3 解图T3 解：u i 和u o 的波形如解图T3所示。
五、 电路如图T4所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。
试画出u i 与u O 的波形，并标出幅值。
图T4 解图T4 解：波形如解图T4所示。
六、 电路如图T5（a ）所示，其输入电压u I 1和u I 2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。
试画出输出电压u O 的波形，并标出幅值。
图T5解：uO 的波形如解图T5所示。
解图T5七、 电路如图T6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？解：二极管的直流电流 I D ＝（V －U D ）/R ＝2.6mA 其动态电阻 r D ≈U T /I D ＝10Ω 故动态电流有效值 I d ＝U i /r D ≈1mA图T6八、现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。
试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？（2）若将它们并联相接，则又可得到几种稳压值？各为多少？解：（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
第二章半导体二极管及其基本电路2-1．填空（1）N型半导体是在本征半导体中掺入；P型半导体是在本征半导体中掺入。
（2）当温度升高时，二极管的反向饱和电流会。
（3）PN结的结电容包括和。
（4）晶体管的三个工作区分别是、和。
在放大电路中，晶体管通常工作在区。
（5）结型场效应管工作在恒流区时，其栅-源间所加电压应该。
（正偏、反偏）答案：（1）五价元素；三价元素；（2）增大；（3）势垒电容和扩散电容；（4）放大区、截止区和饱和区；放大区；（5）反偏。
2-2．判断下列说法正确与否。
（1）本征半导体温度升高后，两种载流子浓度仍然相等。
（）（2）P型半导体带正电，N型半导体带负电。
（）（3）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证R GS大的特点。
（）（4）只要在稳压管两端加反向电压就能起稳压作用。
（）（5）晶体管工作在饱和状态时发射极没有电流流过。
（）（6）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（7）PN结在无光照、无外加电压时，结电流为零。
（）（8）若耗尽型N沟道MOS场效应管的U GS大于零，则其输入电阻会明显减小。
（）答案：（1）对；温度升高后，载流子浓度会增加，但是对于本征半导体来讲，电子和空穴的数量始终是相等的。
（2）错；对于P型半导体或N型半导体在没有形成PN结时，处于电中性的状态。
（3）对；结型场效应管在栅源之间没有绝缘层，所以外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证R GS大的特点。
（4）错；稳压管要进入稳压工作状态两端加反向电压必须达到稳压值。
（5）错；晶体管工作在饱和状态和放大状态时发射极有电流流过，只有在截止状态时没有电流流过。
（6）对；N型半导体中掺入足够量的三价元素，不但可复合原先掺入的五价元素，而且可使空穴成为多数载流子，从而形成P型半导体。
（7）对；PN结在无光照、无外加电压时，处于动态平衡状态，扩散电流和漂移电流相等。
第1章 半导体二极管及其应用试确定图（a ）、（b ）所示电路中二极管D 是处于正偏还是反偏状态，并计算A 、B 、C 、D 各点的电位。
设二极管的正向导通压降V D(on) ＝。
解：如图E1.1所示，断开二极管，利用电位计算的方法，计算二极管开始工作前的外加电压，将电路中的二极管用恒压降模型等效，有（a ）V D1＇＝（12－0）V ＝12V ＞0.7V ，D 1正偏导通，)7.02.22.28.17.012(A +⨯+-=VV B ＝V A －V D(on)）V ＝6. 215V（b ）V D2＇＝（0－12）V ＝－12V ＜0.7V ，D 2反偏截止，有V C ＝12V ，V D ＝0V二极管电路如图所示，设二极管的正向导通压降V D(on) ＝，试确定各电路中二极管D 的工作状态，并计算电路的输出电压V O 。
解：如图E1.2所示，将电路中连接的二极管开路，计算二极管的端电压，有 （a ）V D1＇＝[－9－（－12）]V ＝3V ＞0.7V ，D 1正偏导通V O1（b ）V D2＇＝[－3－（－29）]V ＝1.5V ＞0.7V ，D 2正偏导通V O2图E1.2（c）V D3＇＝9V＞0.7V，V D4＇＝[9－（－6）]V＝15V＞0.7V，V D4＇＞V D3＇，D4首先导通。
D4导通后，V D3＇＇＝（0.7－6）V＝－5.3V＜，D3反偏截止，V O3。
二极管电路如图所示，设二极管是理想的，输入信号v i=10sinωt V，试画出输出信号v O的波形。
图E1.3解：如图E1.3所示电路，二极管的工作状态取决于电路中的输入信号v i的变化。
（a）当v i＜0时，D1反偏截止，v O1＝0；当v i＞0时，D1正偏导通，v O1＝v i。
（b）当v i＜0时，D2反偏截止，v O2＝v i；当v i＞0时，D2正偏导通，v O2＝0。
（c）当v i＜0时，D3正偏导通，v O3＝v i；当v i＞0时，D3反偏截止，v O3＝0。
模拟电子技术基础复习提纲第一章绪论）信号、模拟信号、放大电路、三大指标。
（放大倍数、输入电阻、输出电阻）第三章二极管及其基本电路）本征半导体：纯净结构完整的半导体晶体。
在本征半导体内，电子和空穴总是成对出现的。
N型半导体和P型半导体。
在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。
载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。
P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。
空间电荷区内电场产生的漂移最终与扩散达到平衡。
PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。
PN 结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。
）二极管的V-I 特性（理论表达式和特性曲线））二极管的三种模型表示方法。
（理想模型、恒压降模型、折线模型）。
（V BE=）第四章双极结型三极管及放大电路基础）BJT的结构、电路符号、输入输出特性曲线。
（由三端的直流电压值判断各端的名称。
由三端的流入电流判断三端名称电流放大倍数））什么是直流负载线什么是直流工作点）共射极电路中直流工作点的分析与计算。
有关公式。
(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。
）小信号模型中h ie和h fe含义。
）用h参数分析共射极放大电路。
（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。
）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。
各种组态的特点及用途。
P147。
（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。
