MPU-6050模块(三轴陀螺仪 + 三轴加速度)

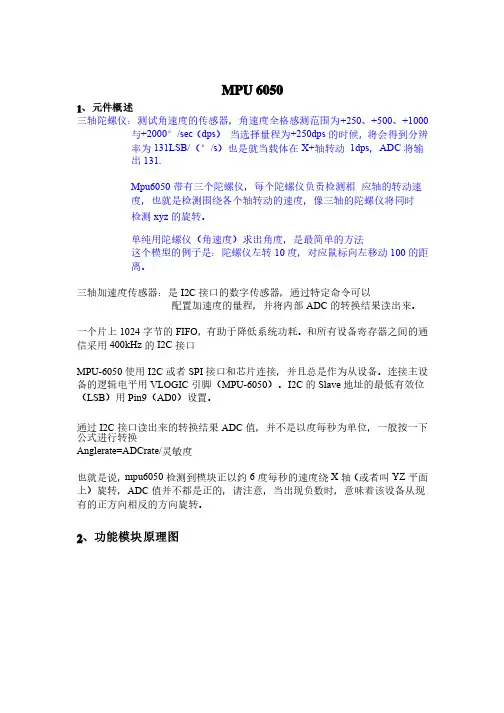

MPU 60501、元件概述三轴陀螺仪：测试角速度的传感器，角速度全格感测范围为+250、+500、+1000 与+2000°/sec （dps ） 当选择量程为+250dps 的时候，将会得到分辨率为131LSB/（°/s ）也是就当载体在X+轴转动 1dps ，ADC 将输出131.Mpu6050带有三个陀螺仪，每个陀螺仪负责检测相 应轴的转动速度，也就是检测围绕各个轴转动的速度，像三轴的陀螺仪将同时检测xyz 的旋转。

单纯用陀螺仪（角速度）求出角度，是最简单的方法这个模型的例子是：陀螺仪左转10度，对应鼠标向左移动100的距离。

三轴加速度传感器：是I2C 接口的数字传感器，通过特定命令可以接口的数字传感器，通过特定命令可以配置加速度的量程，并将内部ADC 的转换结果读出来。

的转换结果读出来。

一个片上1024 字节的FIFO ，有助于降低系统功耗。

和所有设备寄存器之间的通信采用400kHz 的I2C 接口接口MPU-6050 使用I2C 或者SPI 接口和芯片连接，并且总是作为从设备。

连接主设备的逻辑电平用VLOGIC 引脚（MPU-6050）。

I2C 的Slave 地址的最低有效位（LSB ）用Pin9（AD0）设置。

）设置。

通过I2C 接口读出来的转换结果ADC 值，并不是以度每秒为单位，一般按一下公式进行转换公式进行转换Anglerate=ADCrate/灵敏度灵敏度也就是说，mpu6050检测到模块正以约6度每秒的速度绕X 轴（或者叫YZ 平面上）旋转，ADC 值并不都是正的，请注意，当出现负数时，意味着该设备从现有的正方向相反的方向旋转。

有的正方向相反的方向旋转。

2、功能模块原理图3、元件引脚图以区别多个从这里重点讲解AD0 的作用，I2C 通讯中从机是要有地址的，以区别多个从的寄存器中 机。

当AD0 管脚接低电平的时候，从机地址是0xD0。

从MPU6050 的寄存器中我们可以得到答案，MPU6050 作为一个IIC 从机设备的时候，有8 位地址，高7 位的地址是固定的，就是WHO AM I 寄存器的默认——0x68，最低的一位是本方案中本方案中AD0接 GND的连线决定的。

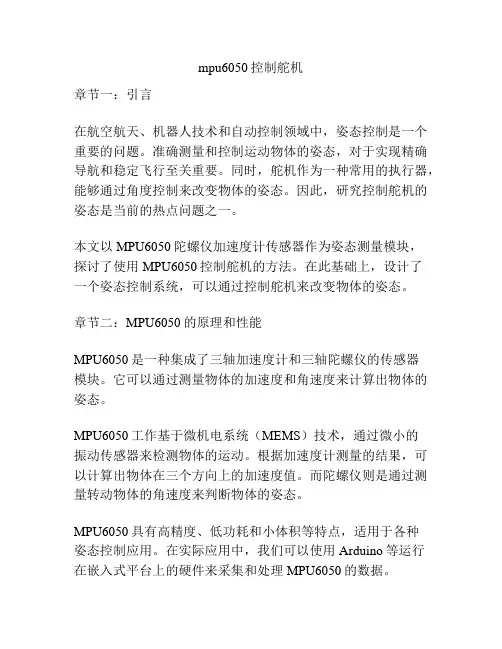

mpu6050控制舵机章节一：引言在航空航天、机器人技术和自动控制领域中，姿态控制是一个重要的问题。

准确测量和控制运动物体的姿态，对于实现精确导航和稳定飞行至关重要。

同时，舵机作为一种常用的执行器，能够通过角度控制来改变物体的姿态。

因此，研究控制舵机的姿态是当前的热点问题之一。

本文以MPU6050陀螺仪加速度计传感器作为姿态测量模块，探讨了使用MPU6050控制舵机的方法。

在此基础上，设计了一个姿态控制系统，可以通过控制舵机来改变物体的姿态。

章节二：MPU6050的原理和性能MPU6050是一种集成了三轴加速度计和三轴陀螺仪的传感器模块。

它可以通过测量物体的加速度和角速度来计算出物体的姿态。

MPU6050工作基于微机电系统（MEMS）技术，通过微小的振动传感器来检测物体的运动。

根据加速度计测量的结果，可以计算出物体在三个方向上的加速度值。

而陀螺仪则是通过测量转动物体的角速度来判断物体的姿态。

MPU6050具有高精度、低功耗和小体积等特点，适用于各种姿态控制应用。

在实际应用中，我们可以使用Arduino等运行在嵌入式平台上的硬件来采集和处理MPU6050的数据。

章节三：MPU6050控制舵机的方法在使用MPU6050控制舵机时，需要进行一系列的数据处理和计算。

首先，通过MPU6050采集到的陀螺仪数据获得物体的角速度。

然后，通过积分计算物体的角度。

接下来，设计一个控制算法来根据目标角度和当前角度的差值来控制舵机的转动。

可以采用比例-积分-微分（PID）控制算法来实现。

最后，将控制的结果输出给舵机，通过改变舵机的角度来调整物体的姿态。

可以使用PWM（脉宽调制）信号来驱动舵机。

章节四：实验结果和讨论本文设计了一个基于MPU6050的姿态控制系统，并进行了实验验证。

首先，通过对MPU6050传感器进行校准，确保获得准确的数据。

然后，采集了不同角度下舵机和MPU6050的数据。

实验结果表明，通过控制舵机的角度，能够有效地改变物体的姿态。

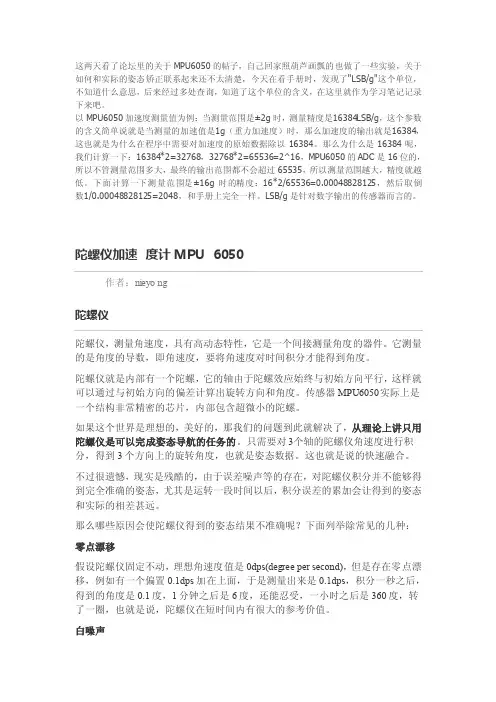

这两天看了‎论坛里的关‎于MPU6‎050的帖‎子，自己回家照‎葫芦画瓢的‎也做了一些‎实验，关于如何和‎实际的姿态‎矫正联系起‎来还不太清‎楚，今天在看手‎册时，发现了"LSB/g"这个单位，不知道什么‎意思，后来经过多‎处查询，知道了这个‎单位的含义‎，在这里就作‎为学习笔记‎记录下来吧‎。

以MPU6‎050加速‎度测量值为‎例：当测量范围‎是±2g时，测量精度是‎16384‎L SB/g，这个参数的‎含义简单说‎就是当测量‎的加速值是‎1g（重力加速度‎）时，那么加速度‎的输出就是‎16384‎，这也就是为‎什么在程序‎中需要对加‎速度的原始‎数据除以1‎6384。

那么为什么‎是1638‎4呢，我们计算一‎下：16384‎*2=32768‎，32768‎*2=65536‎=2^16，MPU60‎50的AD‎C是16位‎的，所以不管测‎量范围多大‎，最终的输出‎范围都不会‎超过655‎35，所以测量范‎围越大，精度就越低‎。

下面计算一‎下测量范围‎是±16g时的‎精度：16*2/65536‎=0.00048‎82812‎5，然后取倒数‎1/0.00048‎82812‎5=2048，和手册上完‎全一样。

LSB/g是针对数‎字输出的传‎感器而言的‎。

陀螺仪加速‎度计MPU‎6050作者：nieyo‎n g陀螺仪陀螺仪，测量角速度‎，具有高动态‎特性，它是一个间‎接测量角度‎的器件。

它测量的是‎角度的导数‎，即角速度，要将角速度‎对时间积分‎才能得到角‎度。

陀螺仪就是‎内部有一个‎陀螺，它的轴由于‎陀螺效应始‎终与初始方‎向平行，这样就可以‎通过与初始‎方向的偏差‎计算出旋转‎方向和角度‎。

传感器MP‎U6050‎实际上是一‎个结构非常‎精密的芯片‎，内部包含超‎微小的陀螺‎。

如果这个世‎界是理想的‎，美好的，那我们的问‎题到此就解‎决了，从理论上讲‎只用陀螺仪‎是可以完成‎姿态导航的‎任务的。

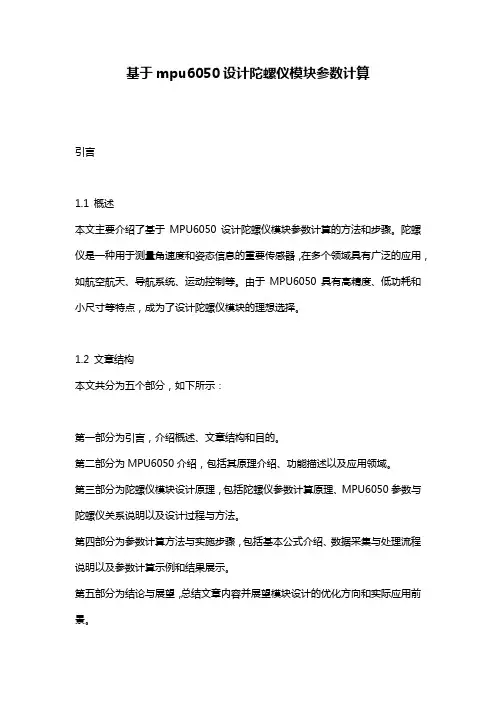

基于mpu6050设计陀螺仪模块参数计算引言1.1 概述本文主要介绍了基于MPU6050设计陀螺仪模块参数计算的方法和步骤。

陀螺仪是一种用于测量角速度和姿态信息的重要传感器，在多个领域具有广泛的应用，如航空航天、导航系统、运动控制等。

由于MPU6050具有高精度、低功耗和小尺寸等特点，成为了设计陀螺仪模块的理想选择。

1.2 文章结构本文共分为五个部分，如下所示：第一部分为引言，介绍概述、文章结构和目的。

第二部分为MPU6050介绍，包括其原理介绍、功能描述以及应用领域。

第三部分为陀螺仪模块设计原理，包括陀螺仪参数计算原理、MPU6050参数与陀螺仪关系说明以及设计过程与方法。

第四部分为参数计算方法与实施步骤，包括基本公式介绍、数据采集与处理流程说明以及参数计算示例和结果展示。

第五部分为结论与展望，总结文章内容并展望模块设计的优化方向和实际应用前景。

1.3 目的本文旨在介绍基于MPU6050设计陀螺仪模块参数计算的方法和步骤，帮助读者了解陀螺仪的原理和应用，并能够根据实际需求进行参数计算和模块设计。

通过本文的阐述，读者可以获取关于陀螺仪模块设计方面的基础知识，并且了解到MPU6050在此领域中的优势和潜力。

最终目的是促进更广泛、更有效地利用陀螺仪技术，推动相关领域的发展和应用创新。

2. MPU6050介绍：2.1 原理介绍：MPU6050是一种常用的六轴陀螺仪加速度计模块，它基于微电子机械系统(MEMS)技术。

它集成了一个三轴陀螺仪和一个三轴加速度计，能够同时测量物体的角速度和线性加速度。

在原理上，MPU6050利用了惯性力原理。

陀螺仪通过测量角速度变化来检测物体的转动情况，而加速度计则通过测量物体的线性加速度来检测物体的直线运动情况。

2.2 功能描述：MPU6050具有多项功能和特点。

首先，它可以提供非常准确的角速度和加速度数据，并且可以进行高精度的传感器校准。

其次，MPU6050可以通过数字接口与微控制器进行通信，实现实时传输数据和控制。

平衡车⼊门---MPU6050陀螺仪学习MPU6050陀螺仪模块⼀、MPU6050简介：MPU6050是⼀款陀螺仪模块，不过这个模块可不简单，它可以测量X、Y、Z三轴的⾓速度和加速度，还带有温度传感器和数字运动处理器(DMP)。

假如我们要制作平衡车、四轴、空中⿏标，那么MPU6050就真的是派上⼤⽤场了。

⼆、学习MPU6050的步骤：1、学习I2C协议，因为MPU6050是通过I2C协议进⾏驱动的，配置寄存器和获取数据都需要通过I2C协议去实现单⽚机与MPU6050之间的通信，所以I2C协议必须学习。

2、了解MPU6050的相关寄存器，可以看中⽂⽂档MPU6050的datasheet，再配合MPU6050的驱动库函数，了解库函数为什么要这样配置MPU6050的寄存器。

3、把获取到的原始数据进⾏各种处理，如通过互补滤波融合得到⾓度。

要知道只有对原始数据进⾏处理才能够使⽤，才能发挥MPU6050的价值。

三、I2C协议简介：I2C协议是⼀种在单⽚机开发中⾮常常⽤的⼀个通信协议，它是通过数据总线SDA和时钟总线SCL去完成单⽚机与⼀些传感器模块的通信。

SCL和SDA线根据I2C的协议的标准进⾏⼀系列⾼低电平的变化(时序)就可以完成信息的传输。

I2C协议还分为硬件I2C和软件I2C，硬件I2C就是通过硬件电路去实现的I2C协议，软件I2C就是通过在单⽚机上找两个IO⼝去充当SCL和SDA线，再通过⼈为编写软件去控制SCL和SDA线的⾼低电平变化去模拟I2C协议。

两者的区别是硬件I2C使⽤起来⽐较简单，执⾏速度⽐较快，耗时短，但是毕竟是硬件电路，稳定性不⼀定好，容易出现⼀些奇怪的问题。

⽽软件I2C虽然是通过软件模拟的，执⾏速度不如硬件I2C快，有⼀定的耗时，不过稳定性就⽐硬件I2C好多了。

智能车我们⾮常注重稳定性，所以推荐⼤家还是⽤软件I2C。

四、MPU6050硬件介绍：我们先来认识下MPU6050的硬件，这是MPU6050模块的图⽚，注意是模块，中间那个才是MPU6050，不过只有MPU6050是不够的，它还需要⼀些外围电路才能正常⼯作，我们可以类⽐⼀下51单⽚机和51单⽚机的最⼩系统的区别。

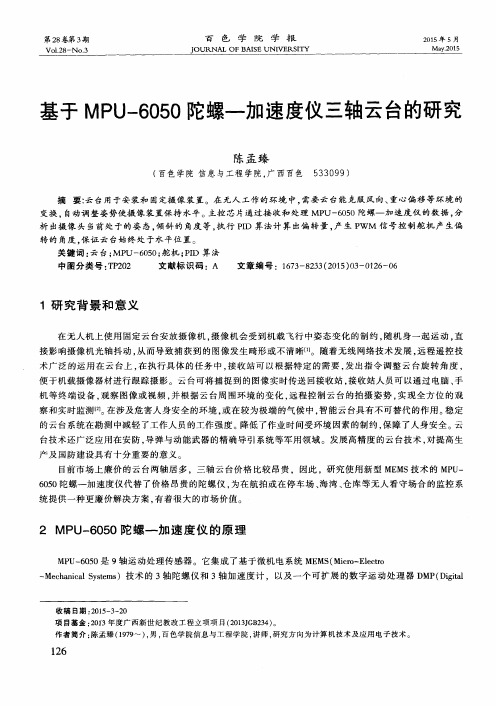

产及 国防建 设具 有 十分重 要 的意义 。
目前 市 场上 廉价 的云 台两 轴居 多 ，三轴 云 台价 格 比较 昂贵 ，因此 ，研 究使 用 新型 ＭＥ ＭＳ技 术 的 Ｍ Ｐ Ｕ 一 ６ ０ ５ ０陀螺 一 加速 度仪 代替 了 价格 昂贵 的 陀螺 仪 ， 为 在航 拍或 在 停 车场 、 海湾、 仓库 等 无人 看 守场 合 的监 控 系 统 提供 一种更 廉 价解 决方 案 ， 有着 很 大 的市场 价值 。
１研 究 背 景 和 意 义
在 无人 机上 使 用 固定 云 台安 放 摄像 机 ， 摄 像 机会 受 到机 载飞 行 中姿 态变 化 的制 约 ， 随机 身 一起 运 动 ， 直
接 影 响摄像 机 光轴 抖动 ， 从 而 导致 捕 获到 的图像 发 生畸形 或不 清 晰［ １ １ 。 随着无 线 网络 技术 发 展 ， 远程 遥 控技 术 广泛 的运 用 在 云 台上 ， 在 执行 具 体 的任 务 中 ， 接 收 站 可 以根据 特 定 的需 要 ， 发 出指 令 调整 云 台旋 转 角度 ，
２ ＭＰ Ｕ一 ６ ０ ５ ０陀 螺 一 加 速 度 仪 的原 理
ＭＰ Ｕ 一 ６ ０ ５ ０是 ９轴运 动 处理传 感 器 。它集 成 了基于 微机 电 系统 Ｍ Ｅ Ｍ Ｓ （ Ｍ ｉ ｃ ｒ ｏ — Ｅ ｌ ｅ ｃ ｔ ｒ ｏ
—
Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ ｓ ）技术 的 ３轴 陀螺 仪 和 ３轴加 速度 计 ，以及 一个 可 扩 展 的数 字运 动 处 理器 Ｄ ＭＰ （ Ｄ ｉ ｇ ｉ ｔ ａ ｌ
ａ ｎ ｇ ｌ ｅ ｎ＝ ａ ｎ ｇ ｌ ｅｎ 一 １＋（ Ｇ ｙ ｒ ｏ － Ｃ — Ｇ ｙ ｒ ｏ ） ￣ ａ ＿ Ｇ ｙ ｒ ｏ

mpu6050陀螺仪工作原理
MPU6050陀螺仪工作原理是指MPU6050模块中的陀螺仪如何工作以及它的原理。

MPU6050陀螺仪是一种集成了三轴陀螺仪和三轴加速度计的传感器模块。

MPU6050陀螺仪的工作原理是基于微电机旋转角速度的定向测量以及加速度的检测。

该模块通过测量微电机的转动来检测物体的姿态变化。

具体而言，陀螺仪利用微电机在三个轴上的旋转来检测物体绕这些轴的旋转速度。

MPU6050陀螺仪使用了MEMS（微机电系统）技术，利用微小而高精度的机电系统结构来实现测量。

该传感器模块内部有微小的振动结构，可以感知由物体的旋转引起的振动。

它采用差分电容原理来测量旋转速度，当物体旋转时，微电机产生的离心力导致振动结构发生位移，从而改变了电容的值。

通过测量电容的变化，可以计算出物体的旋转角速度。

除了陀螺仪，MPU6050模块还集成了三轴加速度计。

这些加速度计通过测量物体在三个轴上的加速度来检测物体的线性运动和倾斜角度。

通过结合陀螺仪和加速度计的数据，可以实现更准确的姿态测量。

MPU6050陀螺仪模块通常被应用在飞行器、机器人和智能手机等设备中，用于姿态控制、稳定性控制和运动检测等方面。

其工作原理的理解可以帮助工程师在这些领域中设计和开发更精确、可靠的系统。

总结而言，MPU6050陀螺仪的工作原理基于微电机的转动测量，利用差分电容原理检测旋转角速度。

它的集成设计使其成为一个理想的传感器模块，可广泛用于各种应用中。

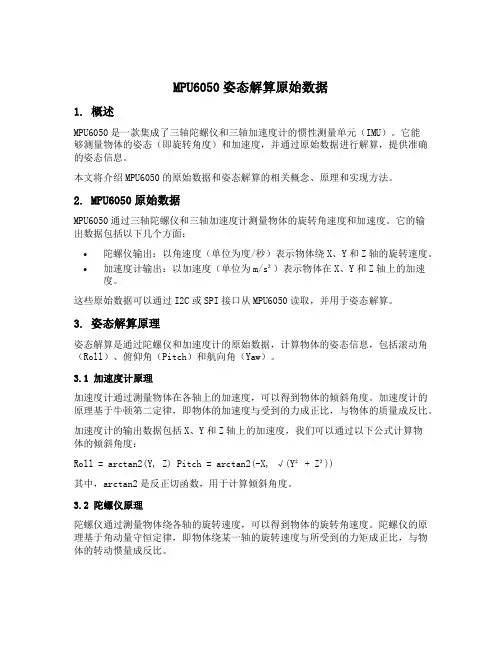

MPU6050姿态解算原始数据1. 概述MPU6050是一款集成了三轴陀螺仪和三轴加速度计的惯性测量单元（IMU）。

它能够测量物体的姿态（即旋转角度）和加速度，并通过原始数据进行解算，提供准确的姿态信息。

本文将介绍MPU6050的原始数据和姿态解算的相关概念、原理和实现方法。

2. MPU6050原始数据MPU6050通过三轴陀螺仪和三轴加速度计测量物体的旋转角速度和加速度。

它的输出数据包括以下几个方面：•陀螺仪输出：以角速度（单位为度/秒）表示物体绕X、Y和Z轴的旋转速度。

•加速度计输出：以加速度（单位为m/s²）表示物体在X、Y和Z轴上的加速度。

这些原始数据可以通过I2C或SPI接口从MPU6050读取，并用于姿态解算。

3. 姿态解算原理姿态解算是通过陀螺仪和加速度计的原始数据，计算物体的姿态信息，包括滚动角（Roll）、俯仰角（Pitch）和航向角（Yaw）。

3.1 加速度计原理加速度计通过测量物体在各轴上的加速度，可以得到物体的倾斜角度。

加速度计的原理基于牛顿第二定律，即物体的加速度与受到的力成正比，与物体的质量成反比。

加速度计的输出数据包括X、Y和Z轴上的加速度，我们可以通过以下公式计算物体的倾斜角度：Roll = arctan2(Y, Z) Pitch = arctan2(-X, √(Y² + Z²))其中，arctan2是反正切函数，用于计算倾斜角度。

3.2 陀螺仪原理陀螺仪通过测量物体绕各轴的旋转速度，可以得到物体的旋转角速度。

陀螺仪的原理基于角动量守恒定律，即物体绕某一轴的旋转速度与所受到的力矩成正比，与物体的转动惯量成反比。

陀螺仪的输出数据包括X、Y和Z轴上的角速度，我们可以通过以下公式计算物体的旋转角度：Roll = Roll + (X * Δt) Pitch = Pitch + (Y * Δt) Yaw = Yaw + (Z * Δt)其中，Δt是采样时间间隔，X、Y和Z是陀螺仪的输出数据。

三轴加速度传感器MPU-6050(2013-01-17 16:25:07)转载▼分类：常识积累MPU-60X0 对陀螺仪和加速度计分别用了三个16 位的ADC，将其测量的模拟量转化为可输出的数字量。

为了精确跟踪快速和慢速的运动，传感器的测量范围都是用户可控的，陀螺仪可测范围为±250，±500，±1000，±2000°/秒（dps），加速度计可测范围为±2，±4，±8，±16g。

在网上找了一会，好像MPU-6050没有中文的数据手册，由于本人也处于学习阶段，翻译的可能不太准确，只能表达一下简单的意思，以官方数据手册为准。

引脚说明：VDD 供电电压为2.5V±5%、3.0V±5%、3.3V±5%；VDDIO 为1.8V± 5%内建振荡器在工作温度范围内仅有±1%频率变化。

可选外部时钟输入32.768kHz 或19.2MHz 找出几个重要的寄存器：1）Register 25 – Sample Rate Divider （SMPRT_DIV）1）SMPLRT_DIV 8位无符号值，通过该值将陀螺仪输出分频，得到采样频率该寄存器指定陀螺仪输出率的分频，用来产生MPU-60X0的采样率。

传感器寄存器的输出、FIFO输出、DMP采样和运动检测的都是基于该采样率。

采样率的计算公式采样率= 陀螺仪的输出率/ (1 + SMPLRT_DIV)当数字低通滤波器没有使能的时候，陀螺仪的输出平路等于8KHZ，反之等于1KHZ。

2）Register 26 – Configuration （CONFIG）1）EXT_SYNC_SET 3位无符号值，配置帧同步引脚的采样2）DLPF_CFG 3位无符号值，配置数字低通滤波器该寄存器为陀螺仪和加速度计配置外部帧同步（FSYNC）引脚采样和数字低通滤波器（DLPF）。

名称：MPU-6050模块(三轴陀螺仪+ 三轴加速度) 单价:75.00(未税)使用芯片：MPU-6050供电电源：3-5v（内部低压差稳压）通信方式：标准IIC通信协议芯片内置16bit AD转换器,16位数据输出陀螺仪范围：±250 500 1000 2000 °/s加速度范围：±2±4±8±16g采用沉金PCB,机器焊接工艺保证质量引脚间距2.54mm提供原理图，相关数据手册及参考文档MPU-6000为全球首例整合性6轴运动处理组件，相较于多组件方案，免除了组合陀螺仪与加速器时之轴间差的问题，减少了大量的包装空间。

MPU-6000整合了3轴陀螺仪、3轴加速器，并含可藉由第二个I2C端口连接其他厂牌之加速器、磁力传感器、或其他传感器的数位运动处理(DMP: Digital Motion Processor)硬件加速引擎，由主要I2C端口以单一数据流的形式，向应用端输出完整的9轴融合演算技术InvenSense的运动处理资料库，可处理运动感测的复杂数据，降低了运动处理运算对操作系统的负荷，并为应用开发提供架构化的API。

MPU-6000的角速度全格感测范围为±250、±500、±1000与±2000°/sec (dps)，可准确追緃快速与慢速动作，并且，用户可程式控制的加速器全格感测范围为±2g、±4g±8g与±16g。

产品传输可透过最高至400kHz的I2C或最高达20MHz的SPI。

MPU-6000可在不同电压下工作，VDD供电电压介为2.5V±5%、3.0V±5%或3.3V±5%，逻辑接口VVDIO供电为1.8V±5%。

MPU-6000的包装尺寸4x4x0.9mm(QFN)，在业界是革命性的尺寸。

其他的特征包含内建的温度感测器、包含在运作环境中仅有±1%变动的振荡器。

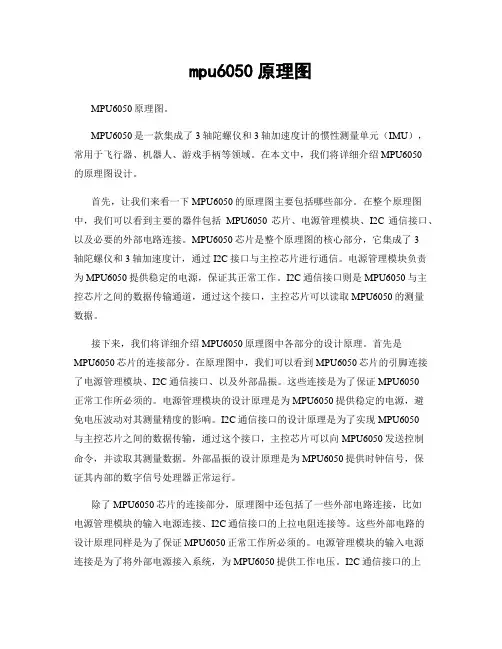

mpu6050原理图MPU6050原理图。

MPU6050是一款集成了3轴陀螺仪和3轴加速度计的惯性测量单元（IMU），常用于飞行器、机器人、游戏手柄等领域。

在本文中，我们将详细介绍MPU6050的原理图设计。

首先，让我们来看一下MPU6050的原理图主要包括哪些部分。

在整个原理图中，我们可以看到主要的器件包括MPU6050芯片、电源管理模块、I2C通信接口、以及必要的外部电路连接。

MPU6050芯片是整个原理图的核心部分，它集成了3轴陀螺仪和3轴加速度计，通过I2C接口与主控芯片进行通信。

电源管理模块负责为MPU6050提供稳定的电源，保证其正常工作。

I2C通信接口则是MPU6050与主控芯片之间的数据传输通道，通过这个接口，主控芯片可以读取MPU6050的测量数据。

接下来，我们将详细介绍MPU6050原理图中各部分的设计原理。

首先是MPU6050芯片的连接部分。

在原理图中，我们可以看到MPU6050芯片的引脚连接了电源管理模块、I2C通信接口、以及外部晶振。

这些连接是为了保证MPU6050正常工作所必须的。

电源管理模块的设计原理是为MPU6050提供稳定的电源，避免电压波动对其测量精度的影响。

I2C通信接口的设计原理是为了实现MPU6050与主控芯片之间的数据传输，通过这个接口，主控芯片可以向MPU6050发送控制命令，并读取其测量数据。

外部晶振的设计原理是为MPU6050提供时钟信号，保证其内部的数字信号处理器正常运行。

除了MPU6050芯片的连接部分，原理图中还包括了一些外部电路连接，比如电源管理模块的输入电源连接、I2C通信接口的上拉电阻连接等。

这些外部电路的设计原理同样是为了保证MPU6050正常工作所必须的。

电源管理模块的输入电源连接是为了将外部电源接入系统，为MPU6050提供工作电压。

I2C通信接口的上拉电阻连接是为了保证I2C总线上的信号线在空闲状态时保持高电平，避免通信冲突。

MPU6050是一款常用的三轴陀螺仪和三轴加速度计模块，它可以用于测量和解算飞行器的姿态角，是无人机和其他飞行器项目中常用的传感器之一。

在解算飞行器的姿态角时，使用四元数解算是一种常见且有效的方法。

本文将介绍MPU6050四元数姿态解算的结果，包括其原理、算法和实际应用。

一、MPU6050的工作原理1.1 三轴陀螺仪MPU6050的三轴陀螺仪可以测量飞行器围绕X、Y、Z轴的角速度，其工作原理是利用霍尔传感器测量角速度对应的旋转矢量。

通过积分得到飞行器当前的姿态角速度。

1.2 三轴加速度计MPU6050的三轴加速度计可以测量飞行器在X、Y、Z轴的加速度，其工作原理是利用加速度对应的位移变化，计算得到飞行器的加速度。

1.3 传感器融合MPU6050将三轴陀螺仪和三轴加速度计的数据进行融合，通过卡尔曼滤波等算法得到更为准确的姿态角度。

二、四元数解算姿态角2.1 四元数原理四元数是一种数学工具，用来描述旋转和姿态变换。

在飞行器姿态控制中，通常使用四元数来表示飞行器当前的姿态角。

四元数可以简洁地表示旋转，且在插值和积分运算中具有优势。

2.2 四元数解算算法MPU6050使用四元数解算算法，根据三轴陀螺仪的角速度数据来更新四元数，从而得到飞行器当前的姿态角。

四元数解算算法运用了加速度计和磁力计的数据，使得姿态角的计算更为准确和稳定。

2.3 解算结果MPU6050四元数解算的结果是飞行器当前的姿态角，包括俯仰角、横滚角和偏航角。

这些角度是飞行器在空间中的姿态，对于飞行器的稳定飞行和姿态控制具有重要意义。

三、MPU6050四元数姿态解算的实际应用3.1 无人机姿态控制在无人机项目中，MPU6050四元数姿态解算可以用于无人机的姿态控制。

通过实时更新无人机的姿态角，可以使无人机保持稳定飞行和响应操控信号。

3.2 姿态稳定相机MPU6050四元数姿态解算还可以应用在姿态稳定相机上。

通过获取相机的姿态角，可以使相机在运动中保持稳定，获得更加清晰和稳定的图像。

姿态传感器mpu6050原理MPU6050是一种常用的姿态传感器，它可以测量物体在空间中的姿态角度，如倾斜角、转动角等。

它的原理是基于MEMS技术，即微电子机械系统。

MPU6050内部包含了三轴加速度计和三轴陀螺仪。

加速度计用于测量物体在空间中的加速度，通过积分可以得到速度和位移。

陀螺仪则用于测量物体的角速度，通过积分可以得到角度变化。

通过结合加速度计和陀螺仪的测量结果，就可以得到物体的姿态角度。

具体来说，加速度计通过测量力的大小和方向来得到加速度，它利用微小的质量和弹簧结构来实现这一测量。

当物体发生加速度时，加速度计内部的质量会发生相对位移，从而产生电信号。

通过对这些电信号进行放大和处理，就可以得到物体在三个轴向上的加速度。

陀螺仪则是通过测量物体的旋转来得到角速度。

它利用了角动量守恒定律，通过测量力矩来间接测量角速度。

陀螺仪内部有一个旋转的转子，当物体发生旋转时，转子会受到力矩作用，从而产生电信号。

通过对这些电信号进行放大和处理，就可以得到物体在三个轴向上的角速度。

MPU6050将加速度计和陀螺仪的测量结果进行融合，并通过卡尔曼滤波算法进行数据融合和姿态解算。

这样就能够得到物体在空间中的姿态角度。

MPU6050的应用非常广泛，例如在无人机中可以用于姿态控制，使无人机能够稳定飞行。

在虚拟现实设备中，可以用于追踪用户的头部姿态，以实现更加沉浸式的体验。

此外，在机器人、运动追踪等领域也有着重要的应用。

总的来说，MPU6050是一种基于MEMS技术的姿态传感器，通过测量加速度和角速度来得到物体在空间中的姿态角度。

它的原理简单而有效，广泛应用于各个领域。

-2g对应-（2^15-1），0对应0，+2g对应+（2^15-1） 所以1g是65535/4,实际在16000左右 陀螺仪原始数据的转化以此类推 Z轴垂直于MPU6050所在平面 将芯片水平放置，则Z轴加速度为1g
u8 MPU_Read_Byte(u8 reg){ u8 res; u8 MPU_Write_Byte(u8 reg,u8 data){ MPU_IIC_Start(); MPU_IIC_Start(); MPU_IIC_Send_Byte(0xd0);//发送器件地址+写命令 MPU_IIC_Send_Byte(0xd0);//发送器件地址+写命令 MPU_IIC_Wait_Ack(); //等待应答 MPU_IIC_Send_Byte(reg); //写寄存器地址 MPU_IIC_Wait_Ack(); //等待应答 MPU_IIC_Start(); MPU_IIC_Send_Byte(0xd1);//发送器件地址+读命令 MPU_IIC_Wait_Ack(); //等待应答 res=MPU_IIC_Read_Byte(0);//读取数据,发送nACK MPU_IIC_Stop(); //产生一个停止条件 return res; } if(MPU_IIC_Wait_Ack()){ MPU_IIC_Stop();return 1;} MPU_IIC_Send_Byte(reg); //写寄存器地址 MPU_IIC_Wait_Ack(); //等待应答 MPU_IIC_Send_Byte(data);//发送数据 if(MPU_IIC_Wait_Ack()){ MPU_IIC_Stop(); return 1;} MPU_IIC_Stop(); return 0;

MPU6050学习汇总简介MPU6050模块是InvenSense公司推出，三轴加速度，三轴角速度。

陀螺仪主要测量物体转动的角速度平衡小车利用加速度计测出重力加速度在x,y,z轴的分量，然后利用各个方向的分量与重力加速度的比值来计算出小车大致的倾角。

-----只适合静止时。

小车在动态时，受电机的作用肯定有一个前进或者后退方向的作用力，而加速度计测出的结果是，重力加速度与小车运动加速度合成得到一个总的加速度在三个方向上的分量。

---动态实现记步看了上面的分析大家可能会疑惑——仅仅用一个加速计怎么能实现记步和睡眠质量检测呢?其实确实可以!因为加速计可以实时获取自身的X\Y\Z三个轴向的加速度。

当其静止时合加速度会在重力加速度附近波动;当佩戴者处于深度睡眠过程中时，其合加速度将呈现出长时间的稳定于重力加速度附近;当其随着运动的佩戴者手臂而做周期性摆动时，其数据也是有一定规律可循的。

这样，设计时只要通过分析从加速计获的数据就能实现对运动或睡眠质量的记录。

寄存器值转换成实际值加速度传感器的测量量程为正负2g(这里的g为重力加速度)，陀螺仪的量程为正负2000°/s。

所以要用下面的公式进行转化：记步算法设计当MPU6050随着运动的佩戴者手臂而做周期性摆动时，其数据也是有一定规律可循的。

简单起见我们只分析合加速度：一个摆臂周期其合加速度会在重力加速度上下波动，如图6_1只要选取合适的阈值(黑线代表阈值)，每次检测出合加速度大于该阈值则认为是一次摆臂，从而可以实现记步的功能。

这里要特别说明下：如果想把你的手环推向市场，就要通过大量分析摆臂数据建立一套更好的记步算法.可编程静止中断静止中断也采用数字高通滤波器（DHPF）以及同样的阈值、计数机制。

每根轴上的测量值通过DHFT后必须小于事先规定的阈值，可在ZRMOT_THR寄存器设置。

这会使计数器值加1，当达到在ZRMOT_DUR中设置的计数器阈值时，则产生静止中断。

MPU6050数据轻松分析MPU6050是一款集成为了三轴加速度计和三轴陀螺仪的传感器，广泛应用于姿态感知、运动跟踪和智能设备等领域。

本文将介绍如何使用MPU6050传感器获取数据并进行轻松分析。

1. 数据获取首先，我们需要连接MPU6050传感器到我们的目标设备上。

通过I2C接口，我们可以方便地与传感器进行通信。

使用适当的引脚连接，确保传感器与目标设备电源和地线正确连接。

接下来，我们需要编写代码来初始化传感器并获取数据。

以下是一个示例代码：```C++#include <Wire.h>const int MPU_addr=0x68; // I2C地址int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ;void setup(){Wire.begin();Wire.beginTransmission(MPU_addr);Wire.write(0x6B); // PWR_MGMT_1寄存器地址Wire.write(0); // 将寄存器设置为0（唤醒传感器）Wire.endTransmission(true);Serial.begin(9600);}void loop(){Wire.beginTransmission(MPU_addr);Wire.write(0x3B); // 从ACCEL_XOUT_H寄存器开始读取数据 Wire.endTransmission(false);Wire.requestFrom(MPU_addr,14,true); // 读取14个字节的数据 AcX=Wire.read()<<8|Wire.read(); // 加速度计X轴数据AcY=Wire.read()<<8|Wire.read(); // 加速度计Y轴数据AcZ=Wire.read()<<8|Wire.read(); // 加速度计Z轴数据Tmp=Wire.read()<<8|Wire.read(); // 温度数据GyX=Wire.read()<<8|Wire.read(); // 陀螺仪X轴数据GyY=Wire.read()<<8|Wire.read(); // 陀螺仪Y轴数据GyZ=Wire.read()<<8|Wire.read(); // 陀螺仪Z轴数据// 在串口监视器中打印数据Serial.print("加速度计：");Serial.print("X = "); Serial.print(AcX);Serial.print(" | Y = "); Serial.print(AcY);Serial.print(" | Z = "); Serial.println(AcZ);Serial.print("温度：");Serial.print(Tmp/340.00+36.53);Serial.println(" °C");Serial.print("陀螺仪：");Serial.print("X = "); Serial.print(GyX);Serial.print(" | Y = "); Serial.print(GyY);Serial.print(" | Z = "); Serial.println(GyZ);delay(500);}```2. 数据分析获取MPU6050传感器的数据后，我们可以进行各种分析和处理。

仅翻译了有用部分——By LeeDy.Li2013.1.7《MPU-6000/MPU-6050产品说明书》1.版本更新2.应用范围3.产品简介MPU-60X0是全球首例9轴运动处理传感器。

它集成了3轴MEMS陀螺仪，3轴MEMS 加速度计，以及一个可扩展的数字运动处理器DMP（Digital Motion Processor），可用I2C 接口连接一个第三方的数字传感器，比如磁力计。

扩展之后就可以通过其I2C或SPI接口输出一个9轴的信号（SPI接口仅在MPU-6000可用）。

MPU-60X0也可以通过其I2C接口连接非惯性的数字传感器，比如压力传感器。

MPU-60X0对陀螺仪和加速度计分别用了三个16位的ADC，将其测量的模拟量转化为可输出的数字量。

为了精确跟踪快速和慢速的运动，传感器的测量范围都是用户可控的，陀螺仪可测范围为±250，±500，±1000，±2000°/秒（dps），加速度计可测范围为±2，±4，±8，±16g。

一个片上1024字节的FIFO，有助于降低系统功耗。

和所有设备寄存器之间的通信采用400kHz的I2C接口或1MHz的SPI接口（SPI仅MPU-6000可用）。

对于需要高速传输的应用，对寄存器的读取和中断可用20MHz的SPI。

另外，片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。

芯片尺寸4×4×0.9mm，采用QFN封装（无引线方形封装），可承受最大10000g的冲击，并有可编程的低通滤波器。

关于电源，MPU-60X0可支持VDD范围2.5V±5%，3.0V±5%，或3.3V±5%。

另外MPU-6050还有一个VLOGIC引脚，用来为I2C输出提供逻辑电平。

VLOGIC电压可取1.8±5%或者VDD。
