380V低压配电装置设计低压配电装置设计是电力系统中重要的组成部分，它主要负责将高压电能转换为低压电能，并将电能输送到各个用户终端。
本文将从低压配电装置的基本原理、设计要求、主要设备和保护装置等方面进行详细介绍。
低压配电装置的基本原理是将电能从高压输电线路上提取下来，并通过变压器将其降压至用户所需的低压水平，然后通过开关设备和电缆等输送到用户终端。
其主要功能包括电能转换、电能分配、电能控制和电能保护等。
在进行低压配电装置的设计时，需要考虑以下几个主要的设计要求：1.安全性：低压配电装置需要具备安全可靠的性能，包括防止电火灾、电击和触电等事故的发生。
因此，在设计中需要考虑保护装置的设置和可靠性等因素。
2.可靠性：低压配电装置需要具备高可靠性，确保整个配电系统的正常运行。
因此，在设计中需要考虑电源的备份和冗余等设计措施。
3.经济性：低压配电装置需要具备较低的成本和较高的效益，以满足用户对电能的需求。
因此，在设计中需要考虑合理的设备选择和工程造价等因素。
低压配电装置的主要设备包括变压器、开关设备、保护装置和计量装置等。
其中，变压器用于将高压电能降压至用户所需的低压水平；开关设备用于控制电能的通断和配电；保护装置用于保护设备和用户的安全；计量装置用于对电能进行计量和收费。
在保护装置方面，低压配电装置一般包括过载保护装置、短路保护装置和接地保护装置等。
过载保护装置主要用于监测和限制电流的过载；短路保护装置主要用于监测和限制电路的短路故障；接地保护装置主要用于监测和限制接地故障。
总之，低压配电装置的设计是一个复杂而重要的工作，它需要考虑安全性、可靠性和经济性等多个方面的因素。
只有在满足这些设计要求的前提下，才能保证配电系统的正常运行和用户的用电需求。

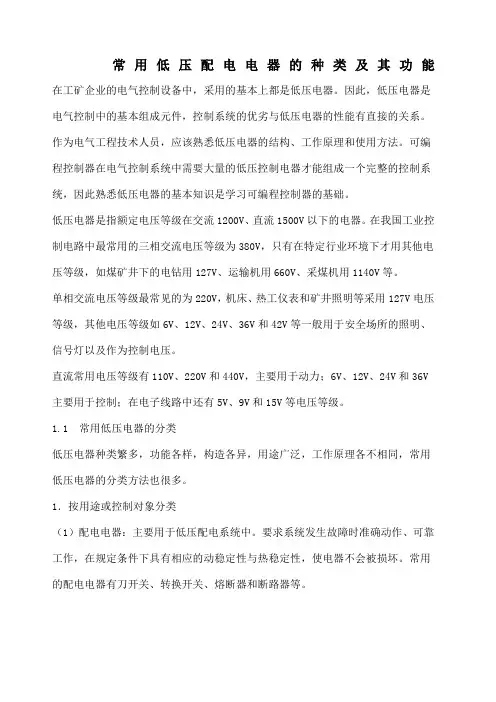

常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
即过去的三相四线制供电系统中的保护接地。
TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。
即过去的三相四线制供电系统中的保护接零。
TN系统的电源中性点直接接地，并有中性线引出。
按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。
（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。
它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。
（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。
它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。
此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。
③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。
上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。
