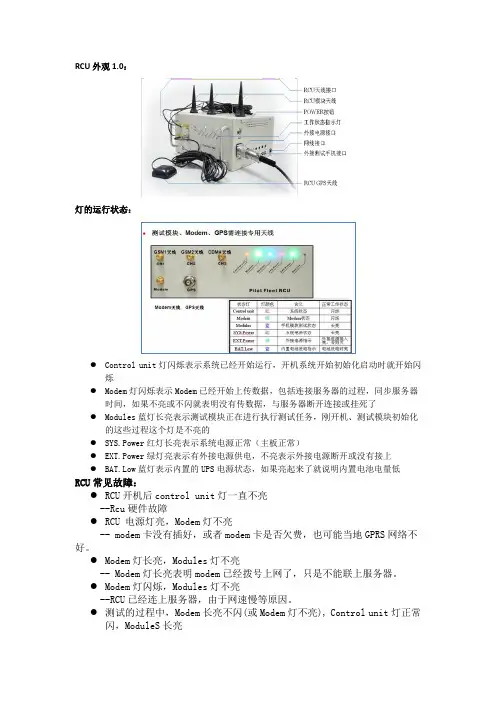

RCU外观1.0：灯的运行状态：●Control unit灯闪烁表示系统已经开始运行，开机系统开始初始化启动时就开始闪烁●Modem灯闪烁表示Modem已经开始上传数据，包括连接服务器的过程，同步服务器时间，如果不亮或不闪就表明没有传数据，与服务器断开连接或挂死了●Modules蓝灯长亮表示测试模块正在进行执行测试任务，刚开机、测试模块初始化的这些过程这个灯是不亮的●SYS.Power红灯长亮表示系统电源正常（主板正常）●EXT.Power绿灯亮表示有外接电源供电，不亮表示外接电源断开或没有接上●BAT.Low蓝灯表示内置的UPS电源状态，如果亮起来了就说明内置电池电量低RCU常见故障：●RCU开机后control unit灯一直不亮--Rcu硬件故障●RCU 电源灯亮，Modem灯不亮-- modem卡没有插好，或者modem卡是否欠费，也可能当地GPRS网络不好。
●Modem灯长亮，Modules灯不亮-- Modem灯长亮表明modem已经拨号上网了，只是不能联上服务器。
●Modem灯闪烁，Modules灯不亮--RCU已经连上服务器，由于网速慢等原因。
●测试的过程中，Modem长亮不闪(或Modem灯不亮), Control unit灯正常闪，ModuleS长亮--可能网络不好modem暂时不上传，但是模块还在做测试，此时不必重启rcu，可用手机查看当地信号是否很差，待信号变好后RCU会自动再次连上服务器。
如果信号很好，有可能这个地方的站没有开通数据网左边5个灯常亮--系统损坏，多数情况是CF卡坏了RCU Ver2.0LED 面板示意图[CH1~CH8]：测试模块工作状态指示灯(红绿双色)[SYS]：系统状态指示灯[Error]：系统错误指示灯。
[Modem]：Modem 工作状态指示灯(红绿双色)[HDD]：CF 卡读写状态指示灯[Main]：系统电源指示灯[EXT]：外部电源状态指示灯[Low]：内置电池低电压指示灯[CHG]：内置电池充电指示灯。
鉴于新员工的不断加入，项目人员的不断变动，如何让他们尽快入手，分担压力成为了大家比较头疼的事情。
重复的讲解，但由于涉及知识面广，专业不对应等因素，各新员工接受到的知识以及理解所需的时间不同。
特此就自动路测相关分析软件简单操作进行汇总成为文档，以便新员工自己动手研究。

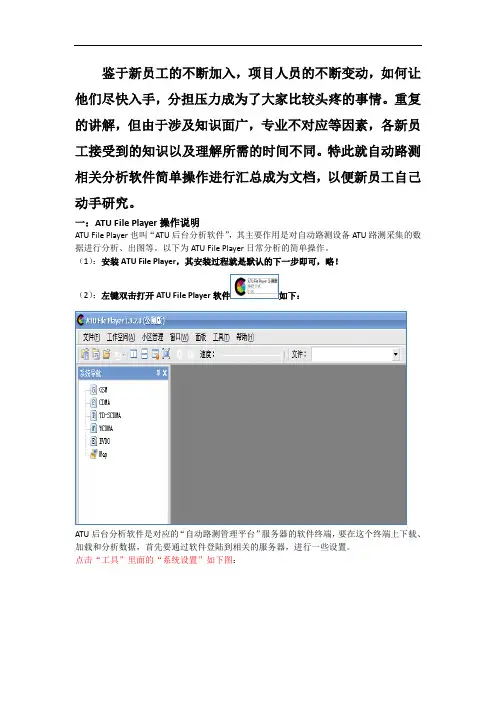

一：ATU File Player操作说明ATU File Player也叫“ATU后台分析软件”，其主要作用是对自动路测设备ATU路测采集的数据进行分析、出图等。
以下为ATU File Player日常分析的简单操作。
（1）：安装ATU File Player，其安装过程就是默认的下一步即可，略！（2）：左键双击打开ATU File Player软件如下：ATU后台分析软件是对应的“自动路测管理平台”服务器的软件终端，要在这个终端上下载、加载和分析数据，首先要通过软件登陆到相关的服务器，进行一些设置。
点击“工具”里面的“系统设置”如下图：进来之后里面有“登陆设置”、“下载文件本地设置”、“其他设置”。
登陆设置就是登陆服务器的相关设置，包含服务器地址、端口号、用户名、密码等。
服务器地址就是下载数据来源的地址；端口号分为“室内”和“室外”，室内对应的是“室内测试管理平台”，其端口号是8089，室外对应的是“自动路测管理平台”，其端口号是8888。
用户名和密码就是省或者各地市日常测试登陆平台的用户名和密码。
例如遵义：用户名为：zunyi，密码为：123456。
选择记住密码和自动登陆，下次打开软件的时候就无需再次登陆，最后点击登陆即可。
点击“下载文件本地设置”如下图：在这里面主要设置下载LOG本地路径，也就是通过ATU后台分析软件下载的Log数据保存的地址，点击“设置”出现一个浏览窗口，在窗口里面选择自己比较熟悉的路径作为下载数据的保存地址。
勾选“设为默认”，之后下载的数据都会默认保存在这个路径。
如果没有进行设置，ATU后台分析软件安装目录也没有更改的话，下载的数据默认会保存在C盘的“LogDownLoad”的文件夹里面。
中国移动路测管理平台操作过程本周学习了通过登陆中国移动自动路测管理平台来提取ATU路测相关指标一．ATU路测KPI指标定义呈现；1.全程呼叫成功率（1）全程呼叫成功率＝（（1-掉话率/100）*（接通率/100））×100％；2. GSM语音质量（1）GSM语音质量＝（RxQuality0-5级样本点数/RxQuality总样本点数）*（在RxQuality0-5级占比范围内的MOS大于等于2.8样本点数/RxQuality 对应的MOS总样本点数）3.语音MOS质量（1）语音MOS质量＝（MOS>=2.8个数）/（MOS个数）×100％（2）语音MOS质量取主、被叫手机的统计结果4.语音RxQuality质量（GSM制式）（1）语音RxQuality质量＝（RxQuality<=5采样点数）/ RxQuality总采样点数×100％；（2）取主、被叫手机的测试结果。
二．GSM指标定义1.接通率（1）接通率＝总（Connect或Connect Acknowledge）数/总（channel request 和CM service request）数×100％；（2）试呼次数：在信令未缺失的情况下，以channel request和CM service request同时出现来确定试呼开始；（3）接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通；（4）接通率取主叫测试手机的统计结果。
2.掉话率（1）掉话率＝（主叫掉话+被叫掉话）/（主叫接通*2）×100％；（2）接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通；（3）掉话次数：在一次通话中如出现Disconnect或Channel Release中任意一条，就计为一次呼叫正常释放。
