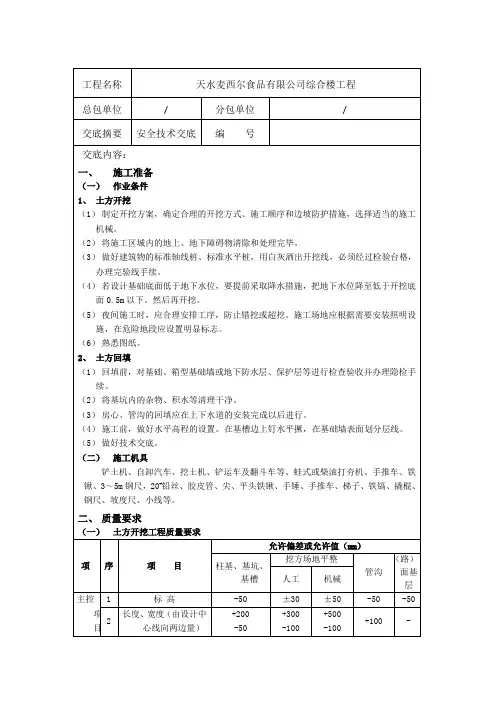

05-风机基础回填技术交底

工程名称 天水麦西尔食品有限公司综合楼工程

总包单位 / 分包单位 /

交底摘要 安全技术交底 编 号

交底内容：

一、 施工准备

（一） 作业条件

1、 土方开挖

（1） 制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。

（2） 将施工区城内的地上、地下障碍物清除和处理完毕。

（3） 做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验台格，办理完验线手续。

（4） 若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降至低于开挖底面0.5m以下。然后再开挖。

（5） 夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。

（6） 熟悉图纸。

2、 土方回填

（1） 回填前，对基础、箱型基础墙或地下防水层、保护层等进行检查验收并办理隐检手续。

（2） 将基坑内的杂物、积水等清理干净。

（3） 房心、管沟的回填应在上下水道的安装完成以后进行。

（4） 施工前，做好水平高程的设置。在基槽边上钉水平撅，在基础墙表面划分层线。

（5） 做好技术交底。

（二） 施工机具

铲土机、自卸汽车、挖土机、铲运车及翻斗车等、蛙式或柴油打夯机、手推车、铁锹、3～5m钢尺，20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。

二、 质量要求

（一） 土方开挖工程质量要求

项 序 项 目 允许偏差或允许值（mm）

柱基、基坑、基槽 挖方场地平整

管沟 地（路）面基层 人工 机械

主控项目 1 标 高 -50 ±30 ±50 -50 -50

2 长度、宽度（由设计中心线向两边量） +200

-50 +300

-100 +500

-100 +100 -

一般项目 3 边坡 设计要求

1 表面平整度 20 20 50 20 20

2 基底土性 设计要求

注：地（路）面基层的偏差只适用于直接在挖、填土方上做地（路）面的基层。

风机基础施工技术交底

一、基础施工前准备

在进入风机基础施工的现场，应该做好相关准备工作。首先需要进行现场勘查，了解施工前的地质环境，掌握基坑的状况、沉降情况和孔洞等。其次，在施工前应该清理场地，保证施工区域内的杂物清理干净。

施工人员需要熟悉施工图纸，选择适合的机械、工具和仪器设备，对设备进行检查和维护，防止出现故障影响施工进度。

二、基础施工方法

1. 打桩。

在进行风机基础施工时，常常需要对地基进行基础加固，这时我们可以考虑采用打桩的方法。在选择打桩机械和设备时，应该结合场地情况和设备效率，进行合理选择。

打桩的过程中，应该根据设计图纸的要求，按照固定的标高和偏差要求进行打桩。同时，我们需要考虑到施工过程中的安全问题，注意施工区域内的安全防护措施，确保施工的安全性。

2. 沉井。

在进行风机基础施工时，常常需要挖掘沉井、坑梁，这时我们可以采用出土和钻孔的方法进行施工。

在进行沉井施工时，施工人员应该对地质情况进行仔细的勘察，选定施工的位置和深度，避免出现沉降和坍塌等安全问题。

3. 浇筑基础混凝土。

在进行风机基础施工时，常常需要进行基础混凝土的浇注，这时我们可以采用浇筑机械和设备进行施工，如泵车、混凝土卡车等。

在进行基础混凝土浇筑时，我们需要保证混凝土的质量和强度，注意施工过程中的均匀性和流动性，考虑到施工现场的温度和湿度等因素，采取相应的措施进行保护和养护。

三、施工质量控制

1. 施工要求。

在进行风机基础施工时，我们需要严格按照设计图纸的要求进行施工，考虑到施工现场的地质环境和孔洞等情况，合理选择施工方法和设备，以确保施工质量。 同时，我们需要对施工人员进行技术培训和安全教育，提高施工人员的素质，避免施工中出现差错和安全事故。

2. 质量检验。

在进行风机基础施工时，我们需要对施工质量进行检验和验收。根据施工图纸的要求和规范，检验施工的标高、平整度、强度等指标，确保施工质量符合要求。

风机基础土方开挖及回填施工方案

目录

第一章编制依据 ................................

第二章工程概况 ................................

第三章施工准备 ................................

第四章施工部署 ................................

第五章土方施工 ................................

第六章特殊情况的应急处理措施 ..................

第七章安全管理 ................................

第八章文明施工及环保管理 ......................

附件：承台开挖图 ..............................

第一章编制依据

1.1 本工程业主提供的有关设计施工图纸；

1.2 中国能源建设集团辽宁电力勘测设计研究院有限公司《岩土工程勘察报告》

1.3 300兆瓦风电项目施工组织设计

1. 4《土方与爆破工程施工及验收规范》GB50201-2012

1.5《工程测量规范》(GB50026-2020) 1. 6《地基与基础工程施工及验收规范》(GB502002-2018)；

1.7 本工程施工合同；

1.8 设计交底及图纸会审;

第二章工程概况

2. 1项目简介

a.300MW风电项目位于市镇周围。场址中心处位于东经122°19'40.65〃，北纬41°46'29.63〃。场址北至半拉门镇，南濒姚堡乡大兴乡，西邻胡家镇，地形为海拔高度15〜30m的平原。场区规划面积为443km20300MW风电项目风能资源较为丰富，具备建设大型风电场的外部条件和资源条件。设备可通过Gl京哈高速、G230同武线、S319辽小线抵达现场。

b.风电场拟安装60台5MW的风力发电机组，总容量300MWo风力发电机均采用一机一变的方式升压。根据预选的5000kW风力发电机的机组特性，每台风机采用1套容量为5500kVA箱变升压（箱变塔筒内置）。风力发电机组出口电压为0.69kV,而后由安装在风机塔筒内的变压器升压至35kV02.2工程水文地质情况

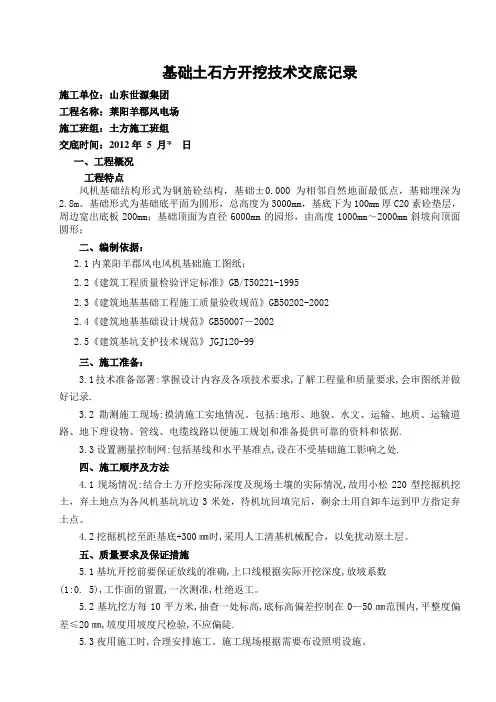

基础土石方开挖技术交底记录

施工单位：山东世源集团

工程名称：莱阳羊郡风电场

施工班组：土方施工班组

交底时间：2012年 5 月* 日

一、工程概况

工程特点

风机基础结构形式为钢筋砼结构，基础±0.000为相邻自然地面最低点，基础埋深为2.8m。基础形式为基础底平面为圆形，总高度为3000mm，基底下为100mm厚C20素砼垫层，周边宽出底板200mm；基础顶面为直径6000mm的园形，由高度1000mm～2000mm斜坡向顶面圆形；

二、编制依据：

2.1内莱阳羊郡风电风机基础施工图纸；

2.2《建筑工程质量检验评定标准》GB/T50221-1995

2.3《建筑地基基础工程施工质量验收规范》GB50202-2002

2.4《建筑地基基础设计规范》GB50007－2002

2.5《建筑基坑支护技术规范》JGJ120-99

三、施工准备：

3.1技术准备部署:掌握设计内容及各项技术要求,了解工程量和质量要求,会审图纸并做好记录.

3.2勘测施工现场:摸清施工实地情况。包括:地形、地貌、水文、运输、地质、运输道路、地下理设物、管线、电缆线路以便施工规划和准备提供可靠的资料和依据.

3.3设置测量控制网:包括基线和水平基准点,设在不受基础施工影响之处.

四、施工顺序及方法

4.1现场情况:结合土方开挖实际深度及现场土壤的实际情况,故用小松220型挖掘机挖土，弃土地点为各风机基坑坑边3米处，待机坑回填完后，剩余土用自卸车运到甲方指定弃土点。

4.2挖掘机挖至距基底+300㎜时,采用人工清基机械配合，以免扰动原土层。

五、质量要求及保证措施

5.1基坑开挖前要保证放线的准确,上口线根据实际开挖深度,放坡系数

(1:0. 5),工作面的留置,一次测准,杜绝返工。

5.2基坑挖方每10平方米,抽查一处标高,底标高偏差控制在0—50㎜范围内,平整度偏差≤20㎜,坡度用坡度尺检验,不应偏陡.

5.3夜用施工时,合理安排施工。施工现场根据需要布设照明设施。 5.4土方开挖须从上向下分层依次进行,随时作成一定的坡度。
