当前位置：文档之家 › C10T60F资料

C10T60F资料

  • 格式：pdf
  • 大小：30.70 KB
  • 文档页数：2

󰃧

󰃧FRD Type : C10T60F OUTLINE DRAWING

Maximum Ratings Approx Net Weight:1.4g Rating Symbol C10T60F Unit Repetitive Peak Reverse Voltage VRRM 600 V Average Rectified Output Current IO 10 Tc=99°C50 Hz,Full Sine Wave Resistive Load A RMS Forward Current IF(RMS) 11.1 A Surge Forward Current IFSM 80 50 Hz Full Sine Wave,1cycle Non-repetitive A Operating JunctionTemperature Range Tjw - 40 to + 150 °C Storage Temperature Range Tstg - 40 to + 150 °C Electrical • Thermal Characteristics Characteristics Symbol Conditions Min.Typ. Max. Unit Peak Reverse Current IRM Tj=25°C,VRM=VRRM per Arm - - 30 µA Peak Forward Voltage VFM Tj=25°C, IFM=5A per Arm - - 1.7 V Reverse Recovery Time trr IFM= 5 A, -di/dt= 50 A/µs, Ta= 25°C - - 40 ns Thermal Resistance Rth(j-c)Junction to Case - - 3 °C/W FEATURES * SQUARE-PAK TO263AB Case (SMD) Packaged in 24mm Tape and Reel * Dual Diodes – Cathode Common * Ultra – Fast Recovery * Low Forward Voltage Drop * High Surge Capability * 200 Volts thru 600 Volts Types Available 元器件交易网www.cecb2b.com󰃧

󰃧C10T60F OUTLINE DRAWING (Dimensions in mm)

元器件交易网www.cecb2b.com

合集下载

我国标准文献分类法(CCS)

我国标准文献分类法(CCS)

中国标准文献分类法（中标分类CCS）

代码 名称

A 综合

B 农业、林业

C 医药、卫生、劳动保护

D 矿业

E 石油

F 能源、核技术

G 化工

H 冶金

J 机械

K 电工

L 电子元器件与信息技术

M 通信、广播

N 仪器、仪表

P 土木、建筑

Q 建材

R 公路、水路运输

S 铁路

T 车辆

U 船舶

V 航空、航天

W 纺织

X 食品

Y 轻工、文化与生活用品

Z 环境保护

代码 名称 类 注释

A00/09 标准化管理与一般规定 A

A10/19 经济、文化 A

A20/39 基础标准 A

A40/49 基础学科 A

A50/64 计量 A

A65/74 标准物质 A 综合性标准样品入此，专业标准样品入各专业类。

A75/79 测绘 A

A80/89 标志、包装、运输、贮存 A

A90/94 社会公共安全 A

B00/09 农业、林业综合 B 用于生产、流通过程中保证符合文字标准要求的农业、林业标样分别入本类各有关类目。

B10/14 土壤与肥料 B

B15/19 植物保护 B

B20/29 粮食与饲料作物 B

B30/39 经济作物 B

B40/49 畜牧 B

B50/59 水产、渔业 B

B60/79 林业 B

B90/99 农、林机械与设备 B 拖拉机入T60/69。

C00/09 医药、卫生、劳动保护综合 C 用于生产、流通过程保证符合文字标准要求的医药、卫生标样分别列入本类各有关类目。

C10/29 医药 C 兽用药及兽医入B42。放射性药品入F54。

C30/49 医疗器械 C 兽用医疗器械入B42。

C50/64 卫生 C

C65/74 劳动安全技术 C

C75/79 劳动保护管理 C

C80/89 消防 C

C90/99 制药、安全机械与设备 C

D00/09 矿业综合 D 用于生产、流通过程中保证符合文字标准要求的矿产品标样分别入本类各类目。矿山铁路入S类。

STP60NF10中文资料

STP60NF10中文资料

1/10May 2005STB60NF10

STP60NF10

N-CHANNEL 100V - 0.019 Ω - 80A D²PAK/TO-220

STripFET™ II POWER MOSFET

Rev. 2.0Figure 1:PackageTable 1: General Features

■TYPICAL RDS(on) = 0.019 Ω

■EXTREMELY HIGHL dv/dt CAPABILITY

■100% AVALANCHE TESTED

■SURFACE-MOUNTING D²PAK (TO-263)

POWER PACKAGE IN TAPE & REEL

(SUFFIX “T4")

DESCRIPTION

This MOSFET series realized with STMicroelec-tronics unique STripFET™ process has specifical-

ly been designed to minimize input capacitance

and gate charge. It is therefore suitable as primary

switch in advanced high-efficiency, high-frequency

isolated DC-DC converters for Telecom and Com-

puter applications. It is also intended for any appli-

cations with low gate drive requirements.

APPLICATIONS

■HIGH EFFICIENCY DC/DC CONVERTERS,

INDUSTRIAL, AND LIGHTING EQUIPMENT.

■MOTOR CONTROLTYPEVDSSRDS(on)ID

STB60NF10

中国标准CCS分类

中国标准CCS分类

中国标准文献分类法（中标分类CCS）

代码

名称

A

综合

B

农业、林业

C

医药、卫生、劳动保护

D

矿业

E

石油

F

能源、核技术

G

化工

H

冶金

J

机械

K

电工

L

电子元器件与信息技术

M

通信、广播

N

仪器、仪表

P

土木、建筑

Q

建材

R

公路、水路运输

S

铁路

T

车辆

U

船舶

V

航空、航天

W

纺织

X

食品

Y

轻工、文化与生活用品

Z

环境保护

代码

名称

类注释

A00/09

标准化管理与一般规定

A

A10/19

经济、文化

A

A20/39

基础标准

A

A40/49

基础学科

A

A50/64

计量

A

A65/74

标准物质

A

综合性标准样品入此，专业标准样品入各专业类。

A75/79

测绘

A

A80/89

标志、包装、运输、贮存

A

A90/94

社会公共安全

A

B00/09

农业、林业综合

B

用于生产、流通过程中保证符合文字标准要求的农业、林业标

样分别入本类各有关类目。

B10/14

土壤与肥料

B

B15/19

植物保护

B

B20/29

粮食与饲料作物

B

B30/39

经济作物

B

B40/49

畜牧

B

B50/59

水产、渔业

B

B60/79

林业

B

B90/99

农、林机械与设备

B

拖拉机入T60/69。

C00/09

医药、卫生、劳动保护综合

C

用于生产、流通过程保证符合文字标准要求的医药、卫生标样

分别列入本类各有关类目。

C10/29

医药

C

兽用药及兽医入B42。放射性药品入F54。

C30/49

医疗器械

C

兽用医疗器械入B42。

C50/64

卫生

C

C65/74

劳动安全技术

C

C75/79

劳动保护管理

C

C80/89

消防

C

C90/99

制药、安全机械与设备

C

D00/09

矿业综合

D

用于生产、流通过程中保证符合文字标准要求的矿产品标样分

别入本类各类目。矿山铁路入S类。

D10/19

T10C资料

T10C资料

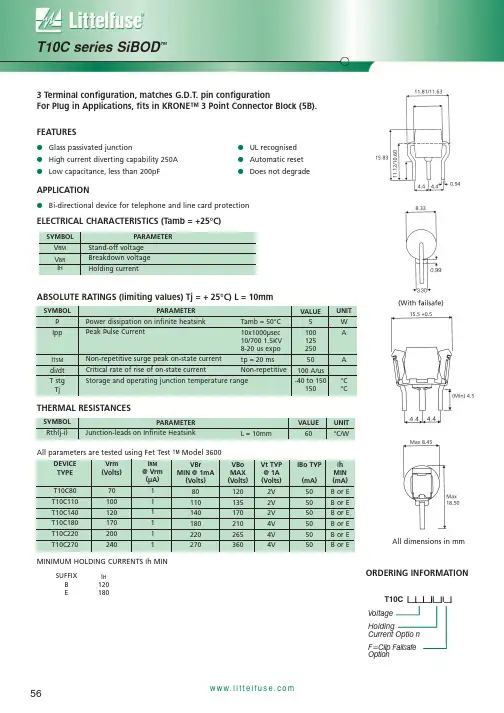

T10C series SiBOD™FEATURESGGlass passivated junctionGHigh current diverting capability 250AGLow capacitance, less than 200pFAPPLICATIONGBi-directional device for telephone and line card protectionELECTRICAL CHARACTERISTICS (Tamb = +25°C)T10CVoltageHoldingCurrent OptionF=Clip FailsafeOptionORDERING INFORMATIONGULrecognisedGAutomatic resetGDoes not degradeSYMBOLVRMVBRIHPARAMETERStand-off voltageBreakdown voltageHolding currentABSOLUTE RATINGS (limiting values) Tj = + 25°C) L = 10mmSYMBOLPIppITSMdi/dtT stgTjPARAMETERPower dissipation on infinite heatsinkPeak Pulse CurrentNon-repetitive surge peak on-state currentCritical rate of rise of on-state currentStorage and operating junction temperature rangeTamb = 50°C10x1000µsec10/700 1.5KV8-20 us expotp = 20 msNon-repetitiveVALUE510012525050100 A/us-40 to 150150UNITWAA°C°CTHERMAL RESISTANCESSYMBOLRth(j-i)PARAMETERJunction-leads on Infinite HeatsinkL = 10mmVALUE60UNIT°C/WAll parameters are tested using Fet Test ™ Model 3600DEVICETYPET10C80T10C110T10C140T10C180T10C220T10C270Vrm(Volts)70100120170200240IRM@ Vrm(µA)111111VBrMIN @ 1mA(Volts)80110140180220270VBoMAX(Volts)120135170210265360Vt TYP@ 1A(Volts)2V2V2V4V4V4VIBo TYP(mA)505050505050IhMIN(mA)B or EB or EB or EB or EB or EB or EMINIMUM HOLDING CURRENTS Ih MINSUFFIXBEIH1201803 Terminal configuration, matches G.D.T. pin configurationFor Plug in Applications, fits in KRONE™ 3 Point Connector Block (5B).All dimensions in mm元器件交易网
