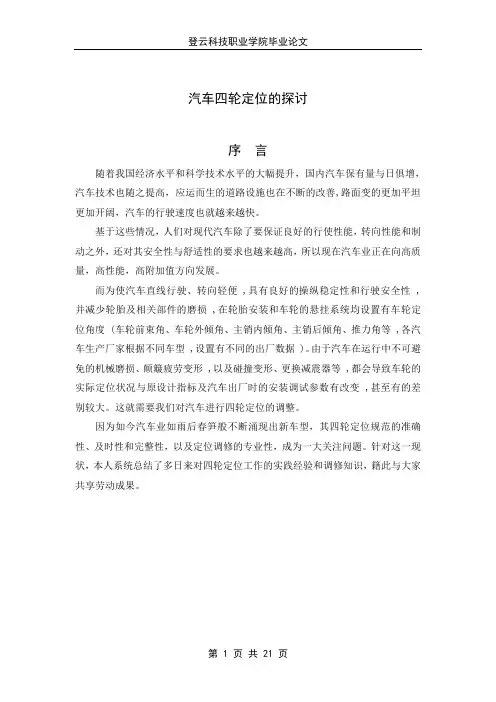

汽车四轮定位的探讨

序 言

随着我国经济水平和科学技术水平的大幅提升，国内汽车保有量与日俱增，汽车技术也随之提高，应运而生的道路设施也在不断的改善,路面变的更加平坦更加开阔，汽车的行驶速度也就越来越快。

基于这些情况，人们对现代汽车除了要保证良好的行使性能，转向性能和制动之外，还对其安全性与舒适性的要求也越来越高，所以现在汽车业正在向高质量，高性能，高附加值方向发展。

而为使汽车直线行驶、转向轻便 ,具有良好的操纵稳定性和行驶安全性 ,并减少轮胎及相关部件的磨损 ,在轮胎安装和车轮的悬挂系统均设置有车轮定位角度 (车轮前束角、车轮外倾角、主销内倾角、主销后倾角、推力角等 ,各汽车生产厂家根据不同车型 ,设置有不同的出厂数据 )。由于汽车在运行中不可避免的机械磨损、颠簸疲劳变形 ,以及碰撞变形、更换减震器等 ,都会导致车轮的实际定位状况与原设计指标及汽车出厂时的安装调试参数有改变 ,甚至有的差别较大。这就需要我们对汽车进行四轮定位的调整。

因为如今汽车业如雨后春笋般不断涌现出新车型，其四轮定位规范的准确性、及时性和完整性，以及定位调修的专业性，成为一大关注问题。针对这一现状，本人系统总结了多日来对四轮定位工作的实践经验和调修知识，籍此与大家共享劳动成果。

登云科技职业学院毕业论文

第 2 页 共 21 页

第一章 汽车四轮定位的基本常识

1.1汽车四轮定位的定义

轿车的转向车轮、转向节和前轴三者之间的安装具有一定的相对位置，这种具有一定相对位置的安装叫做转向车轮定位，也称前轮定位。前轮定位包括主销后倾(角)、主销内倾(角)、前轮外倾(角)和前轮前束四个内容。这是对两个转向前轮而言，对两个后轮来说也同样存在与后轴之间安装的相对位置，称后轮定位。后轮定位包括车轮外倾(角)和逐个后轮前束。这样前轮定位和后轮定位总起来说叫四轮定位。

1.2汽车四轮定位的重要性

四轮定位的工作原理

四轮定位是指通过对车辆的四个车轮进行定位，实现对车辆位置和姿态的准确掌握。其工作原理主要包括车轮数据采集、传感器数据处理、计算机算法分析和车辆动态模型等几个方面。

首先，四轮定位需要采集车轮数据。通常采用的方式是通过车轮转速传感器和车轮转角传感器来实现。车轮转速传感器可以用来测量车轮的转速，而车轮转角传感器则可以测量车轮转向角度。这样就可以获取到每个车轮的运动信息。

其次，采集到的车轮数据会被传送到计算机系统中进行处理。传感器数据处理的过程中可以使用滤波算法对数据进行平滑处理，以减小传感器噪声和数据误差对定位结果的影响。同时，还可以使用数据同步和数据校准等技术，确保数据的准确性和一致性。

接着，经过数据处理之后，计算机系统会采用一系列的算法对车辆的位置和姿态进行分析和计算。其中，最常用的算法是基于轮速差法的定位算法。该算法可以通过比较前后轮的转速差异，来计算车辆的横向偏离量和转向角。同时，还可以根据车辆的速度和车轮转角来计算车辆的前进距离和行驶方向。此外，还有基于GPS定位、惯性导航和图像处理等技术的定位算法，可以进一步提高定位的准确性和稳定性。

最后，定位系统还需要考虑车辆动态模型。车辆动态模型可以描述车辆在不同路面和驾驶条件下的运动特性，包括车辆的加速度、转弯半径和倾角等。在进行定位计算时，可以通过将车辆动态模型与实时采集的车轮数据进行匹配，从而实现对车辆位置和姿态的精确估计。

总结起来，四轮定位的工作原理主要包括车轮数据采集、传感器数据处理、计算机算法分析和车辆动态模型等几个方面。通过对车辆四个车轮的运动信息进行采集和处理，再通过计算机算法和车辆动态模型的计算和分析，可以实现对车辆位置和姿态的准确掌握。这对于车辆导航、自动驾驶和车辆安全控制等方面具有重要的应用价值。

四轮定位仪工作原理

1. 简介

四轮定位仪是一种用于汽车轮胎定位的设备，可以通过测量车辆四个轮子的位置和角度来判断车辆是否处于正确的行驶状态。它主要由传感器、计算机系统和显示装置组成，能够提供准确的数据供车辆维修和调整使用。

2. 基本原理

四轮定位仪使用的基本原理是三角测量法和传感器测量法。

2.1 三角测量法

三角测量法是通过测量不同位置上的角度和长度来确定目标物体的位置。在四轮定位仪中，传感器会安装在车辆上，通过测量车辆不同位置上的角度和长度来计算出车辆四个轮子的位置和角度。

具体而言，四轮定位仪会使用两个传感器来测量每个车轮相对于前后悬挂系统的位置。这些传感器通常安装在车轮旁边，并与悬挂系统相连。当车辆行驶时，传感器会实时记录并传输数据到计算机系统。

在进行测量时，首先需要校准传感器以确保其准确性。校准过程中，车辆会被抬升并放置在一个平整的地面上。然后，传感器会测量车轮与地面之间的角度和距离。通过测量前后轮子的角度和距离差异，可以计算出车辆是否处于正确的行驶状态。

2.2 传感器测量法

除了三角测量法外，四轮定位仪还使用了多种传感器来测量车辆的位置和角度。

其中，最常用的传感器是光电传感器。这些传感器使用红外线或激光来测量车轮与地面之间的距离。当车辆行驶时，传感器会发射红外线或激光束，并接收反射回来的信号。通过计算信号的时间差和速度，可以得出车轮与地面之间的距离。

另一种常用的传感器是加速度计。加速度计可以测量车辆加速度和倾斜角度。通过将加速度计安装在车辆上，并记录加速度和倾斜角度数据，可以推断出车辆四个轮子的位置和角度。

除了光电传感器和加速度计外，还有许多其他类型的传感器可用于四轮定位仪，如压力传感器、角度传感器和位移传感器。这些传感器可以提供更多的数据来确定车辆的位置和角度。

3. 工作流程

四轮定位仪的工作流程主要分为以下几个步骤： 3.1 校准

在使用四轮定位仪之前，需要进行校准以确保测量结果的准确性。校准过程中，车辆会被抬升并放置在一个平整的地面上。然后，通过调整传感器位置和参数来使其与实际情况相匹配。

四轮定位仪的工作原理

四轮定位仪是一种用于测量车辆轮胎位置和姿态的设备，其工作原理主要包括以下几个方面：

1. 轮胎上的传感器：四轮定位仪通常在每个车轮上安装有传感器，用于测量轮胎的位置和姿态。这些传感器可以是光学传感器、激光传感器或者摄像头，通过感知周围环境来计算出轮胎的位置和角度。

2. 数据采集与处理：四轮定位仪将从每个传感器中获取到的数据进行采集，并进行处理。这些数据可以是轮胎的位置、倾斜角度、转向角度等信息。在数据采集阶段，四轮定位仪会对每个轮胎的数据进行同步，确保测量结果的准确性。

3. 车辆坐标系的建立：在进行数据处理之前，四轮定位仪需要建立一个车辆坐标系。通常，车辆坐标系的原点位于车辆的中央位置，坐标轴与车身长、宽、高的方向相对应。通过车辆坐标系，可以将每个轮胎的位置和姿态信息转化为实际的坐标值。

4. 数据处理与分析：在完成数据采集和车辆坐标系建立之后，四轮定位仪会对获取到的数据进行处理和分析。这些处理包括轮胎的几何参数计算、车辆姿态修正、对称性判断等。通过对数据的处理和分析，可以得出车辆轮胎的位置、倾斜角度、转向角度等关键参数。

5. 结果显示与评估：最后，四轮定位仪会将处理之后的结果显示给用户，并评估车辆轮胎的状态。这些结果通常以数值、图表或者可视化界面的形式展示，方便用户进行判断和决策。用户可以根据定位结果来进行车辆调整、轮胎磨损分析、车辆性能优化等操作。

通过以上工作原理，四轮定位仪可以帮助用户准确测量车辆轮胎的位置和姿态，并提供相关的数据分析和评估，为用户提供车辆调整和维护的重要参考依据。
