华知科三相智能电参数测量仪说明书

电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。将负载用电源接到固定的端子上。按下仪表电源开关，接通仪表电源。接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。

电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。

电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。其用途广泛，在计量测试领域占有重要地位。

电测量仪器主要利用比例技术实现测量。对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。提供比例的装置犹如天平，标准器则相当于砝码。根据这一类比制成的较量仪器有直流电桥、直流电位差计等。对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。

根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。

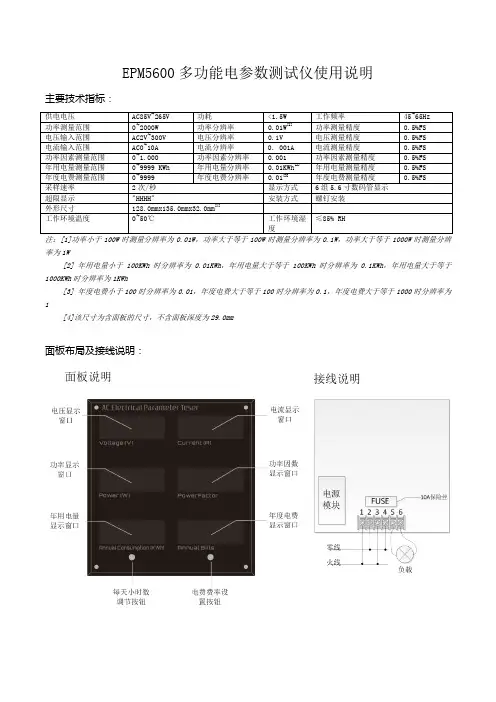

EPM5600多功能电参数测试仪使用说明

主要技术指标： 供电电压 AC85V~265V 功耗 <1.5W 工作频率 45~65Hz 功率测量范围 0~2000W 功率分辨率 0.01W[1] 功率测量精度 0.5%FS 电压输入范围 AC2V~300V 电压分辨率 0.1V 电压测量精度 0.5%FS 电流输入范围 AC0~10A 电流分辨率 0. 001A 电流测量精度 0.5%FS 功率因素测量范围 0~1.000 功率因素分辨率 0.001 功率因素测量精度 0.5%FS 年用电量测量范围 0~9999 KWh 年用电量分辨率 0.01KWh[2] 年用电量测量精度 0.5%FS 年度电费测量范围 0~9999 年度电费分辨率 0.01[3] 年度电费测量精度 0.5%FS 采样速率 2次/秒 显示方式 6组5.6寸数码管显示 超限显示 "HHHH" 安装方式 螺钉安装 外形尺寸 128.0mmx135.0mmx32.0mm[4] 工作环境温度 0~50℃ 工作环境湿度 ≤85% RH

注：[1]功率小于100W时测量分辨率为0.01W，功率大于等于100W时测量分辨率为0.1W，功率大于等于1000W时测量分辨

率为1W

[2] 年用电量小于100KWh时分辨率为0.01KWh，年用电量大于等于100KWh时分辨率为0.1KWh，年用电量大于等于

1000KWh时分辨率为1KWh

[3] 年度电费小于100时分辨率为0.01，年度电费大于等于100时分辨率为0.1，年度电费大于等于1000时分辨率为

1

[4]该尺寸为含面板的尺寸，不含面板深度为29.0mm

面板布局及接线说明：

接线说明：

1，2脚接AC85V~265V范围内的交流供电电压，3，4脚接接负载供电电压，5，6脚接负载。1，2脚之间电压范围为

AC85~265V,3，4脚之间电压范围为AC2~300V。接线一定要按照上图所示接法，否则可能对测试仪造成损坏。

三相电参数测试仪PM9833B使用说明书

仪器验收

用户收到货后，请仔细拆开外包装纸箱，取出仪器。打开手提式仪器箱包，按本说明书1.3项所列出厂配置是否齐全，检查仪器外观是否完好。如有缺项或损坏，请用户与供货单位及时解决。

请保存好外包装纸箱及箱内防振材料，以备退回或返修仪器时使用。

电源开关

将电源开关“I"端按下打开仪器，将“O"端按下关闭仪器。电源开关位于仪器面板右下角位置。

液晶保护

点阵液晶显示器是一种价格昂贵又易摔碎的器件，因此务请有户注意保护。使用时，应避免将测量钳从高处掉下砸在液晶屏上；使用后，应按厂家在手提式仪器箱内设计的位置摆放仪器及各附件。仪器液晶屏上禁止放置任何器物！

电池充电

将工频市电220V接在仪器后面电源插座上即可对仪器内充电电池进行充电。充电时，仪器应处于关闭状态，否则充电过程将持续较长时间。正常充电时，仪器面板上红色的“快充"指示灯亮，指示电池处于大电流快速充电状态；充满电后，绿色的“涓充"指示灯亮，指示电池处于小电流慢速充电状态。电池进入“涓充"状态表明已充好电，此时断开市电即可。

钳形电流互感器使用注意事项 1.使用前应将钳口铁芯端面上的脏物擦去；

2.将被测载流导线置于近似钳口几何中心位置，可使电流幅值测量误差达到zui小，但对相位测量没有影响；

3.现场测量时，尤其在被测电流很小时，除被测导线外，应远离其它载流导体及磁场干扰源，如电源变压器；

4.测相位时应注意电流进入的方向；应与卡钳上的标记一致；

5.测量前应先将钳形电流互感器与仪器连接好，打开仪器电源开关，然后将钳口卡在被测载流导线上进行测量，以确保测量数据稳定准确。

PM99系列

智能电参数测量仪用户使用手册

DIGITALPOWERMETERUSER’SMANUAL

普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书第1页共18页目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单智能电参数测量仪使用说明书

第2页共18页前言

感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITALPOWERMETER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。请妥善保存手册，以便遇到问题能够快速查阅。

注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。

手册内容有可能改变，恕不另行通知。智能电参数测量仪使用说明书

第3页共18页安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。不要在放有易燃易爆品的地方使用仪器。在这种环境下使用任何电气仪器都有可能造成安全伤害。保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。供电电源打开电源前请确保供电电源电压与额定电压匹配。勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸

仪器的任何部件。智能电参数测量仪使用说明书
