电参数综合测试仪设备操作规程

-1 - 87系列 单相数字电参数测量仪

8716B1/8713B1/8716C1/

8775A1/8775B1/8775C1

使用说明书

( Rev. 3.00 )-2 -目录

第一章 主要性能及技术指标……………………………………………3

第二章 使用说明…………………………………………………………8

第三章 串行口使用说明…………………………………………………20

第四章 继电器串使用说明………………………………………………21

第五章 装箱清单…………………………………………………………21

第六章 使用注意事项及故障排除方法…………………………………22-3 -第一章 主要性能及技术指标

87系列单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动

态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视

在功率、无功功率、电能累计、电能计时、频率、功率因数。

产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。

产品适用的型式批准证书编号：89E0105-37。

测试原理为：

电压有效值为： Urms＝(∫0TV2(t)dt/T)1/2电压直流分量为： Udc＝∫0TV(t)dt/T

电流有效值为： Irms＝(∫0TI2(t)dt/T)1/2电流直流分量为： Idc＝∫0TI(t)dt/T

电压交流分量为： Uac＝（Urms2-Udc2）1/2 电流交流分量为： Iac＝（Irms2-Idc2）1/2

有功功率为： P＝∫0TV(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms

功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S2 － P2 )1/2

选型说明

表1 选型说明

参数

型号 精度 测量范围 电压、电流、功率、

频率、功率因数、

声光报警 电能累计、

电能计时 电流

四川伟光科技有限公司

Sichuan Vecen Technology CO., LTD 文件编号：WI-071223

版本/版次： A/00 Page1of1

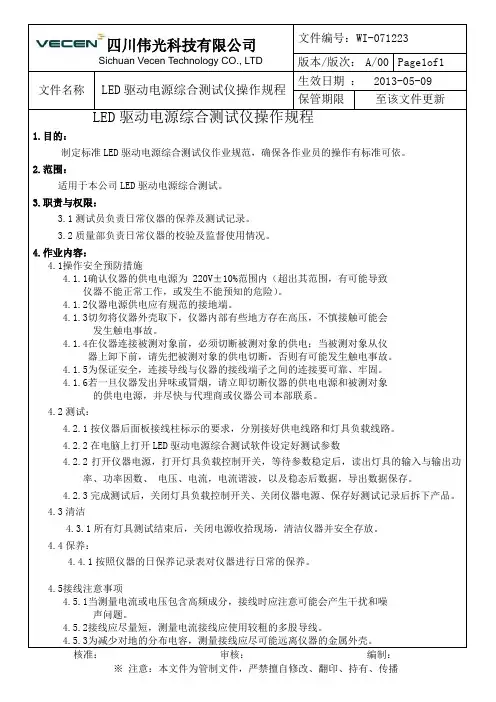

文件名称 LED驱动电源综合测试仪操作规程 生效日期 ： 2013-05-09

保管期限 至该文件更新

核准： 审核： 编制：

※ 注意：本文件为管制文件，严禁擅自修改、翻印、持有、传播 LED驱动电源综合测试仪操作规程

1.目的：

制定标准LED驱动电源综合测试仪作业规范，确保各作业员的操作有标准可依。

2.范围：

适用于本公司LED驱动电源综合测试。

3.职责与权限：

3.1测试员负责日常仪器的保养及测试记录。

3.2质量部负责日常仪器的校验及监督使用情况。

4.作业内容：

4.1操作安全预防措施

4.1.1确认仪器的供电电源为 220V±10%范围内（超出其范围，有可能导致

仪器不能正常工作，或发生不能预知的危险）。

4.1.2仪器电源供电应有规范的接地端。

4.1.3切勿将仪器外壳取下，仪器内部有些地方存在高压，不慎接触可能会

发生触电事故。

4.1.4在仪器连接被测对象前，必须切断被测对象的供电；当被测对象从仪

器上卸下前，请先把被测对象的供电切断，否则有可能发生触电事故。

4.1.5为保证安全，连接导线与仪器的接线端子之间的连接要可靠、牢固。

4.1.6若一旦仪器发出异味或冒烟，请立即切断仪器的供电电源和被测对象

的供电电源，并尽快与代理商或仪器公司本部联系。

4.2测试：

4.2.1按仪器后面板接线柱标示的要求，分别接好供电线路和灯具负载线路。

4.2.2在电脑上打开LED驱动电源综合测试软件设定好测试参数

4.2.2打开仪器电源，打开灯具负载控制开关，等待参数稳定后，读出灯具的输入与输出功率、功率因数、 电压、电流，电流谐波，以及稳态后数据，导出数据保存。

1 综合测试仪安全操作及保养规程

综合测试仪是一种广泛应用于电力、电子、通讯等领域中的测试设备。正确操作和定期保养综合测试仪是确保测试准确可靠的重要保证。

安全操作规程

1. 电源要求

综合测试仪应接入可靠的接地电源，并经过正确的接地处理。在使用过程中，应注意将仪器的电源开关处于关闭状态，在连接被测试物品或调校时才开启电源，使用完毕后及时关闭电源。

2. 测试前准备

使用综合测试仪前，应注意仪器的工作环境和外观是否干净，电缆、夹子、探头是否完好无损，如有损坏应及时更换。测试前应对被测试物品进行初步检测，判断测试是是否安全可靠。

3. 操作规程

a. 在进行测试前，应先仔细阅读操作手册，熟悉测试仪的功能和操作流程，确保操作正确无误。

b. 在进行测试时，应准确连接测试仪和被测试物品，正确选择测试的类型和测试参数。

c. 在测试中要遵循标准的测试程序，严格按照要求操作，不得随便更改测试参数和操作顺序。 2 d. 在操作过程中，应保持仪器表面干净，不得将高温、有害、腐蚀性液体等物品置于附近，避免给仪器带来损坏和安全风险。

e. 在测试中出现异常现象和故障时，应立即停止测试，关闭电源，联系技术人员进行故障排查和处理。

f. 在离开现场和结束测试时，应及时关闭测试仪和电源开关，确保测试仪处于安全状态。

保养规程

1. 外观清洁

综合测试仪在长期使用过程中，仪器表面会附着尘土、污垢、油渍等物质，这些物质对仪器的散热和通风效果会产生不良影响，同时也有可能对操作者带来安全风险。因此，应每周对仪器表面进行清洁。

2. 电缆、夹子、探头保养

仪器使用时会频繁使用电缆、夹子、探头等附件，这些附件的质量直接影响仪器的测试准确度和安全性。因此，应经常对这些附件进行清洁和保养，若发现损坏应及时更换。

3. 内部保养

综合测试仪内部是复杂的测试电路、数字电路等，这些元件质量的好坏和使用寿命都会影响仪器的测试效果。因此，应定期对综合测试仪的内部进行保养和维护，保证仪器运行稳定可靠。 3 4. 特别提示

8710C/8718C

电参数测试仪

使用说明书

版本

• 2020年04月第1.2版

青岛青智仪器有限公司

地址：青岛市高新区宝源路780号联东U谷A-8号楼东

网址： Http：//

更多详细资料，例如通讯协议，上位机软件，请扫描下方二维码至公司网站技术资料中下载

感 谢：欢迎选择青智仪器有限公司的产品，在本产品使用前请详细阅读本手册，以便于正确使用。

请注意以下事项：

1. 本手册的版权归青智仪器有限公司所有。在未经本公司书面许可的情况下，严禁以任何形式复制、传递、

分发和存储本手册的任何内容。

2. 青智仪器有限公司遵循持续发展的策略。因此，青智仪器有限公司保留在不预先通知的情况下，对本手

册中描述的任何产品进行修改和改进的权力。

3. 本手册的内容可能因为修改和改进而产生未经预告的变更。如有不详之处，请参照本手册提供的信息联

系。

4. 青智仪器有限公司严格实施ISO9001 质量管理体系。 本公司产品虽然在严格的品质管理过程控制下制

造、出厂，但如果出现不正常事项或意外之处，请通知本公司代理商、或参照本手册提供的信息联系。

5. 在产品使用过程中出现任何不正常事项或意外之处，请参照本手册提供的信息联系。

6. “青智QINGZHI”为青岛青智仪器有限公司注册商标。

有限保证及责任限定

1. 青智仪器有限公司保证每一个产品在正常使用和维修期间都没有材料缺陷和制造工艺问题。测试仪的保

证期限为1.5年；其附件的保证期限为90 天。保证期从发货之日算起。零件、产品修理和服务的保证期

为 90 天。

本保证仅适用于授权零售商的原始买方或最终用户，本保证不适用于保险丝，或者任何被公司确认为

由于误用、改造、疏忽、意外、非正常操作和使用所造成的产品损坏。

公司保证软件能够在符合性能指标的条件下正常操作。公司并不保证软件没有错误或不会操作中断。

2. 青智仪器有限公司仅授权零售商为最终客户提供产品的保证。但并未授权他们代表青智仪器有限公司提
